机用螺杆传动台钳夹紧工装结构

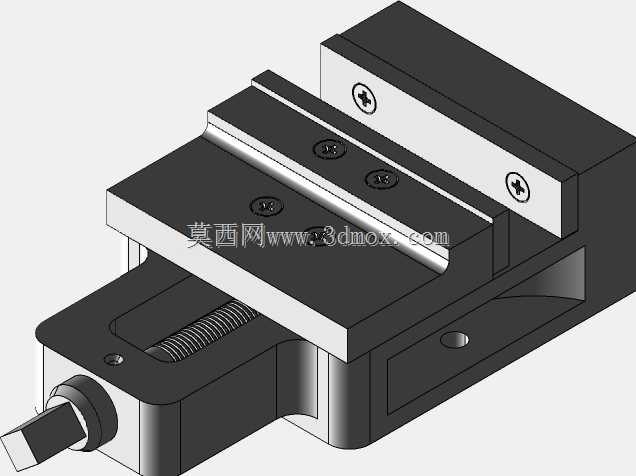

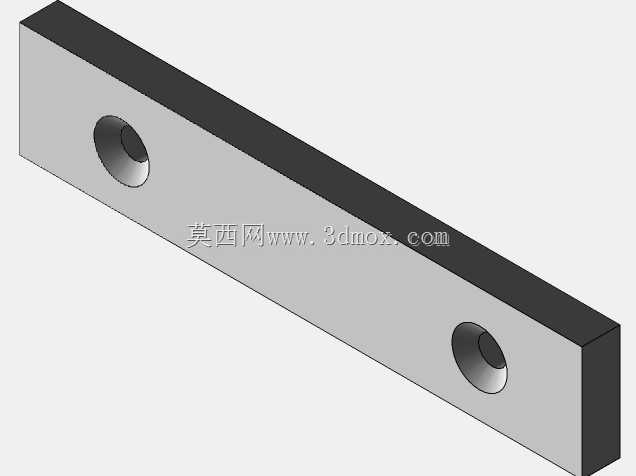

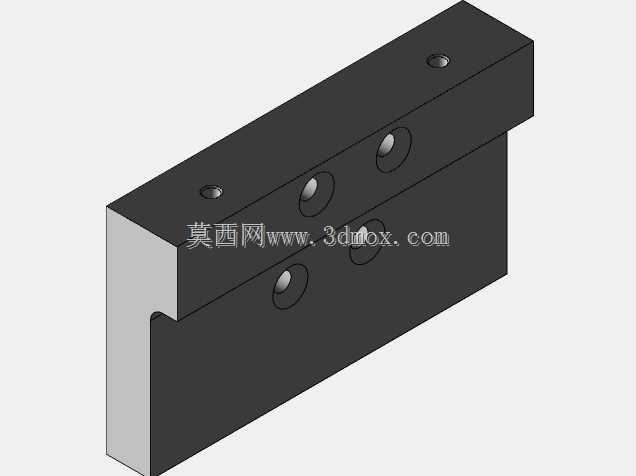

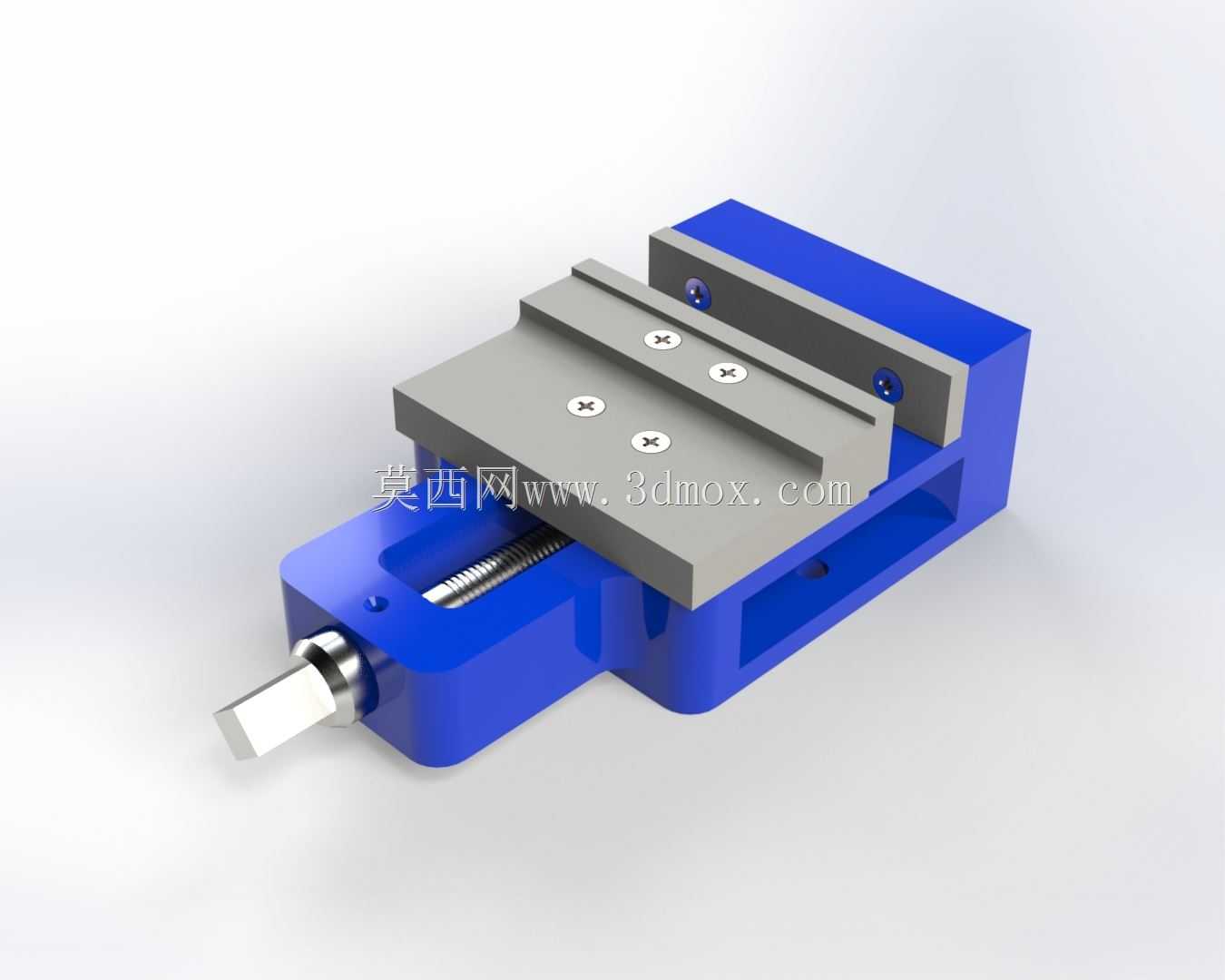

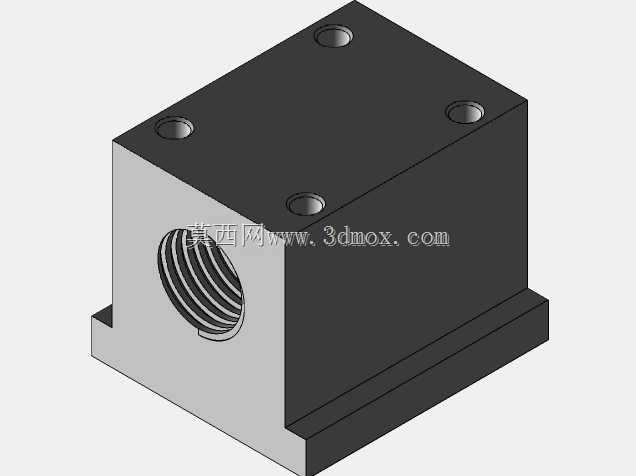

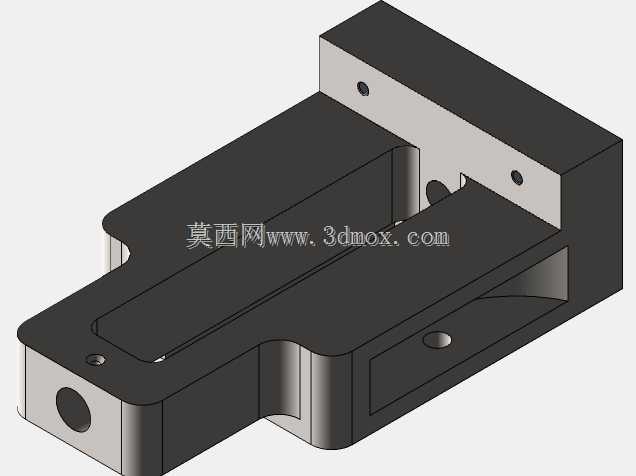

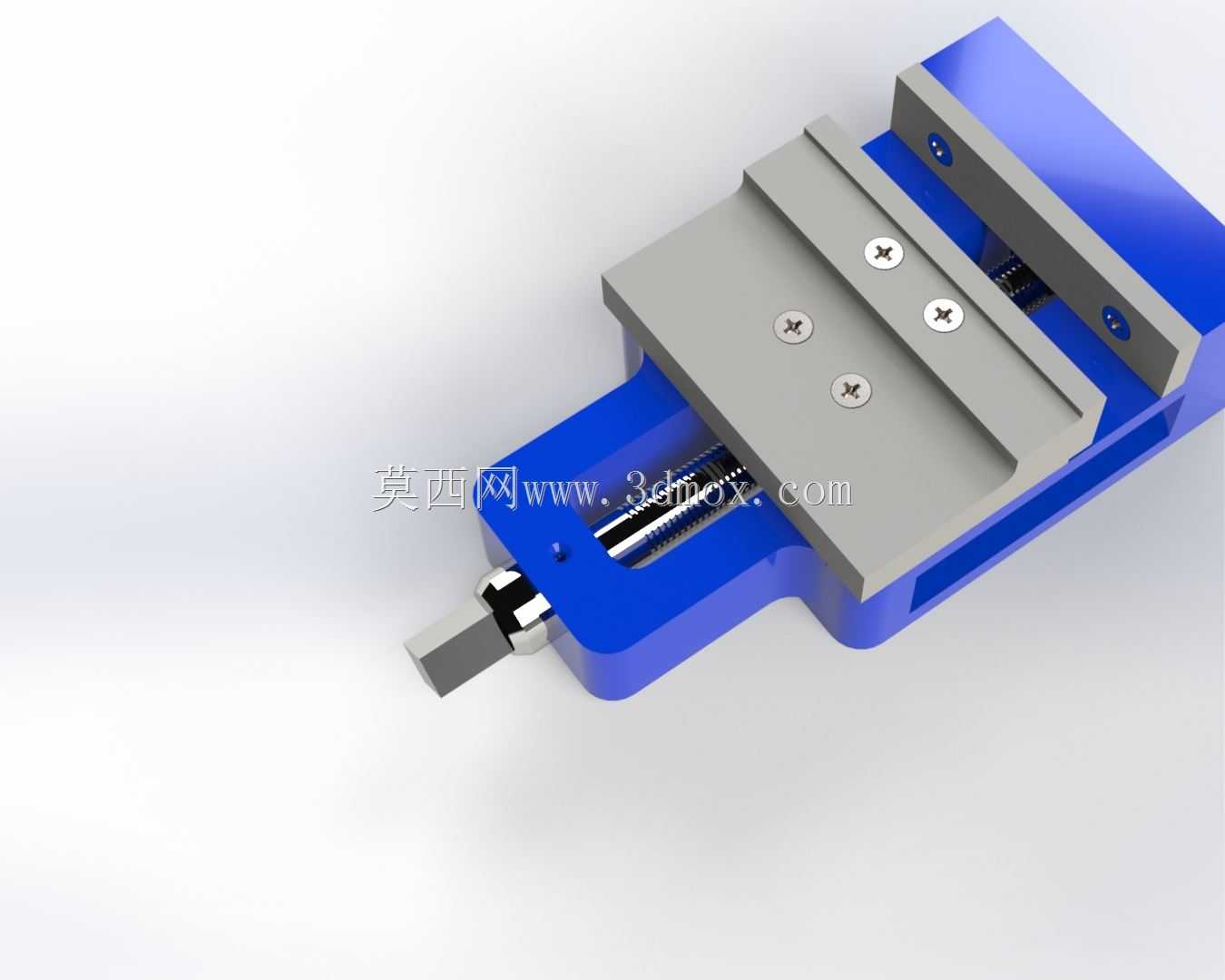

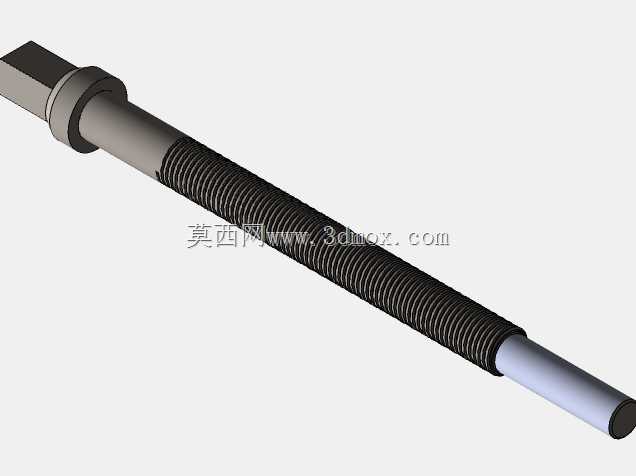

这款螺杆传动式台钳是机加工工位、钳工装配台、实训教学台面上的核心夹紧工装，日常承担小型金属工件、塑料样件、非金属坯料的装夹固定任务，适配钻床、小型铣床、台式攻丝机的工位配套需求，也可单独作为钳工划线、修配、打磨作业的固定基准。从结构设计逻辑来看，整体采用固定钳身搭配滑动活动钳口的布局，钳身主体为一体式铸造结构，底部预留的安装孔位可直接通过T型螺栓固定在机床工作台或者钳工台的T型槽内，安装边界需匹配台面T型槽间距，常规安装时钳身长度方向与工作台进给方向平行，避免装夹后工件受力偏移。传动部分采用梯形螺杆副，螺杆端部设计有方头传动位，可配套标准棘轮扳手或者加力杆转动，带动活动钳口沿钳身的导轨槽做直线往复运动，梯形螺纹的自锁特性可保证装夹后不会因为切削振动出现松脱，活动钳口与固定钳口的夹持面设计有交叉防滑齿纹，针对光洁度要求高的工件可额外加装铜质护口，避免夹伤工件表面。钳身中部设计有排屑缺口，日常加工产生的金属切屑、打磨碎屑可直接从缺口掉落，不会堆积在导轨槽内影响活动钳口的滑动顺畅度，导轨面采用贴合面研磨处理，滑动间隙控制在0.02mm以内，保证夹紧时活动钳口不会出现上翘偏移，装夹平行度可满足常规铣削、钻削的工位精度要求。在实际选型适配时，需要注意钳口张开的最大行程匹配常加工工件的尺寸范围，钳身高度要匹配机床工作台到主轴端面的最小距离，避免装夹后工件高度超出加工行程。这类台钳的结构设计没有冗余的复杂部件，所有受力部件均做了加厚处理，固定钳身与底座的连接部位做了加强筋布局，承受大夹紧力时不会出现钳身变形，日常维护仅需定期给螺杆副和导轨面涂抹润滑脂，清理切屑即可保证长期稳定使用，是机械加工车间、工装实训场地、产品打样工位不可或缺的基础工装附件，其结构可靠性直接影响工位作业的效率与加工精度。
