桌夹式台虎钳夹持工装结构设计

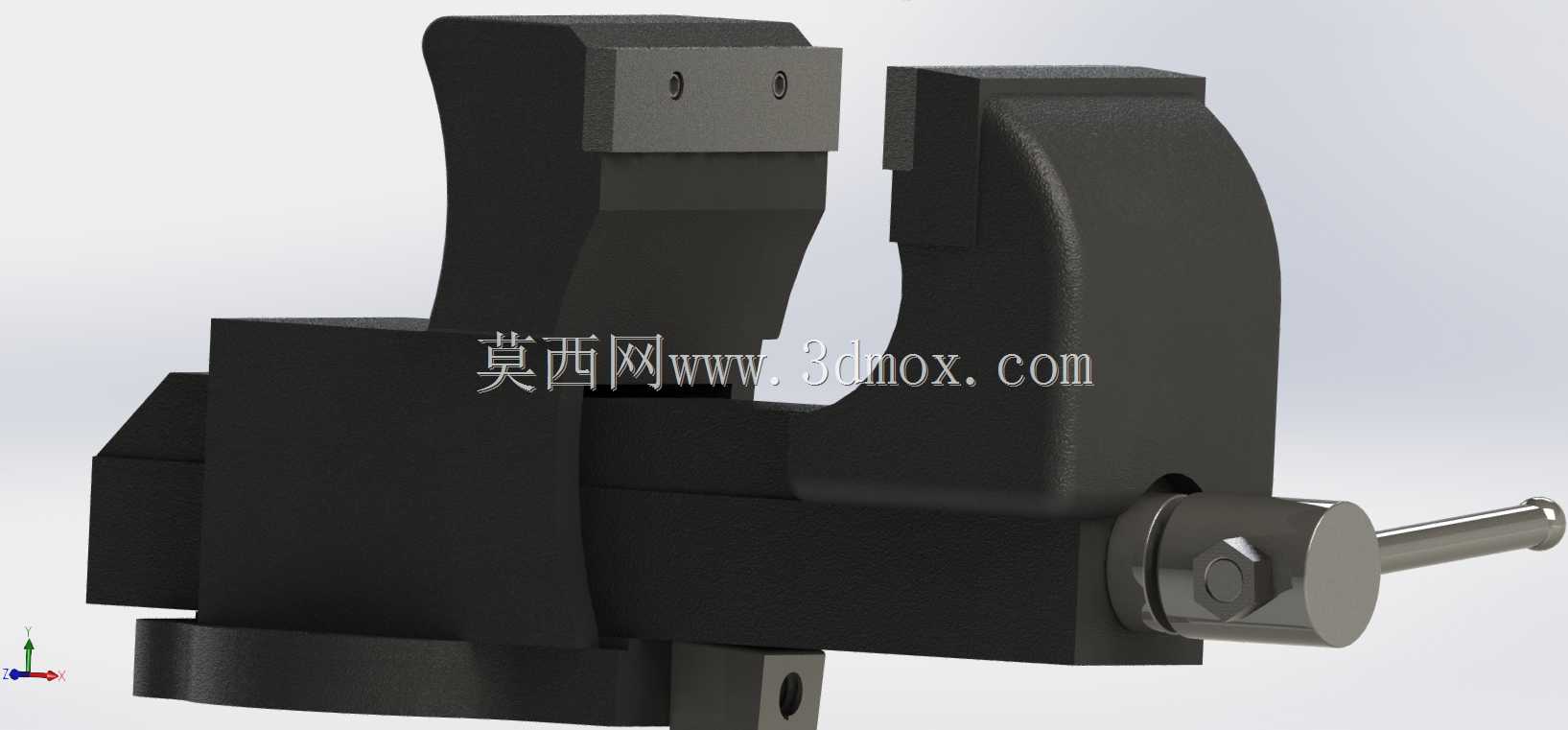

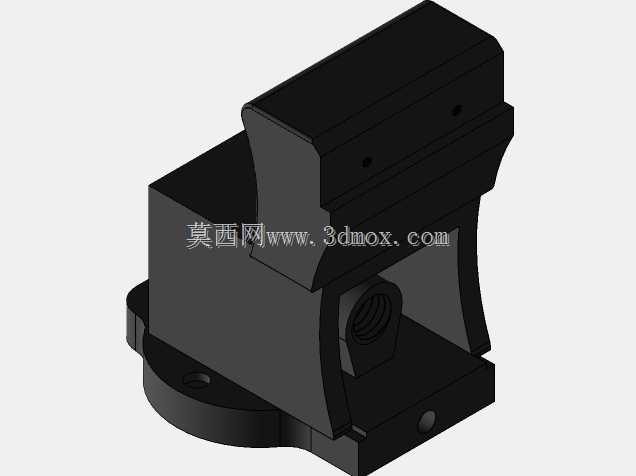

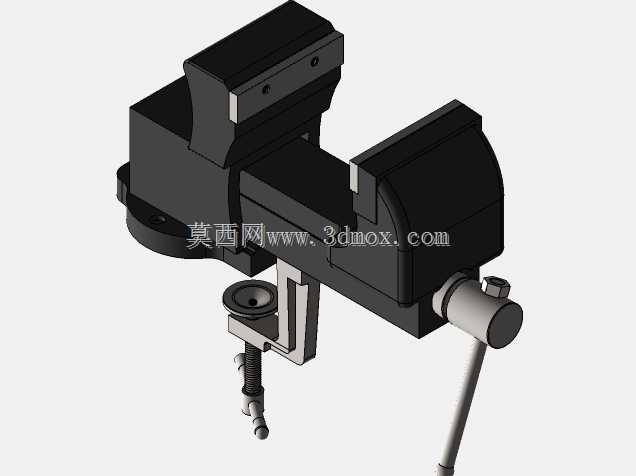

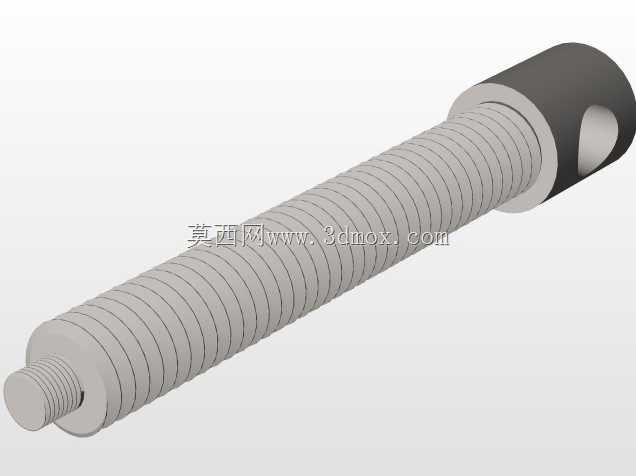

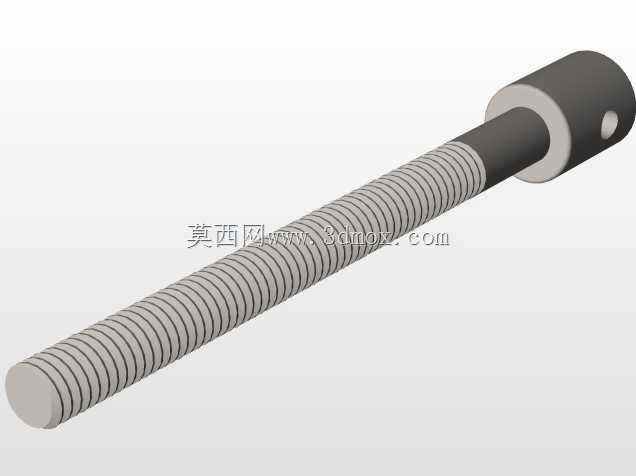

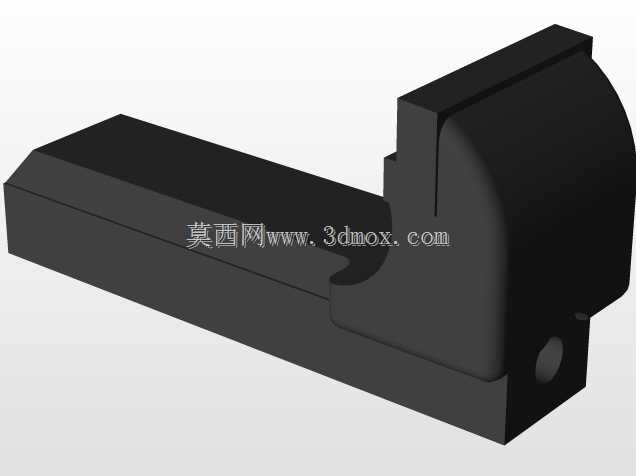

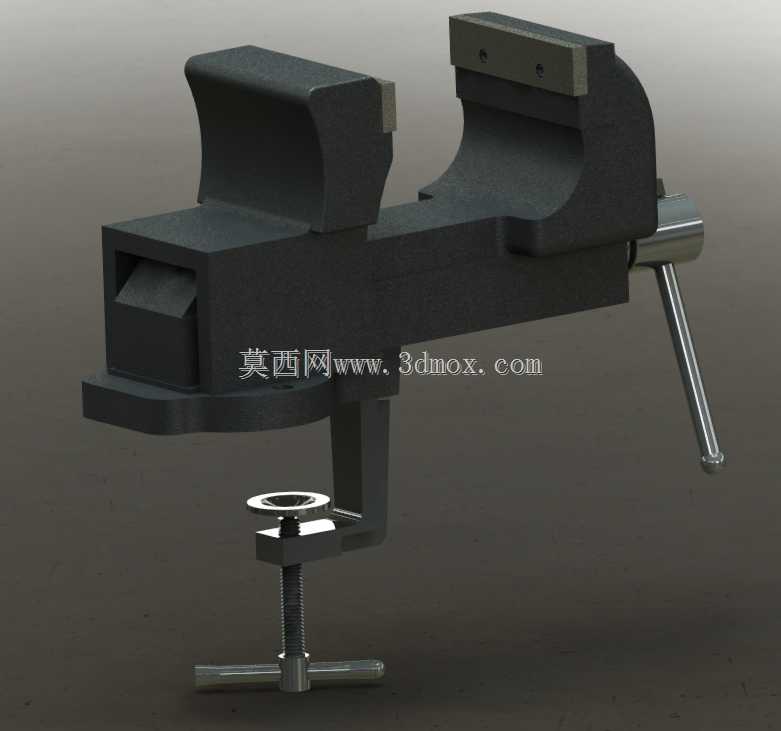

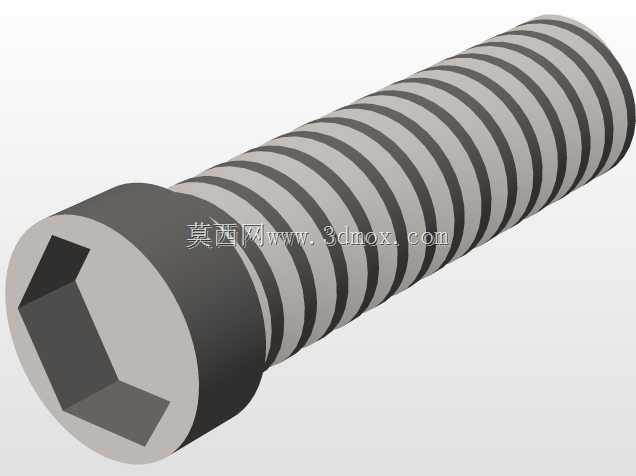

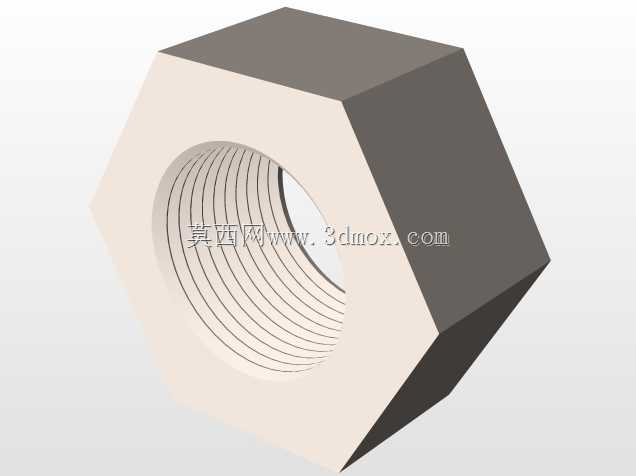

这款桌夹式台虎钳是面向小型加工、手工装配场景设计的夹持类工装，区别于重型机用台虎钳的螺栓固定安装方式，它采用C型夹座配合升降锁紧螺杆的结构，可直接固定在厚度适配的工作台边缘、临时操作台甚至厚实的木质工位板上，不需要在台面上预先打孔，拆装移位非常灵活，很适合流动维修工位、小型手工坊、学生金工实训这类不需要长期固定工位的场景。从功能结构上看，钳体部分保留了台虎钳经典的丝杠进给结构，转动侧方的金属手柄就能带动活动钳身沿固定导轨平移，实现对工件的夹紧与松脱，钳口位置预留了可更换的硬质钳口板安装位，日常使用中如果钳口磨损、或者需要夹持软质工件时，可以快速更换带防滑纹、铜质或者带V型槽的专用钳口板，适配不同材质、不同外形工件的夹持需求，比如小型金属件锉削、电子外壳装配、木工小构件打磨、模型零件粘接固定这类作业都能覆盖。设计过程中首先考虑的是安装边界的适配性，底部的锁紧螺杆行程做了足够的冗余，能够兼容常见的10-50mm厚度的台面，夹座与台面接触的位置做了加宽的承压垫片，锁紧时不会因为压强过大压伤木质或者复合材质的工作台面，同时也能提升夹持后的整体稳定性，避免大力作业时钳体出现晃动偏移。钳身的整体轮廓做了轻量化的结构优化，在保证钳身导轨刚性、夹紧力足够应对常规手工作业的前提下，去掉了不必要的冗余厚重结构，整体重量控制在单人可轻松搬运的范围，不会给临时工位带来过大的承重负担。活动钳身与固定钳身的配合导轨采用了梯形截面的导向结构，相比矩形导轨有更好的导向精度保持性，长期使用磨损后也可以通过调整镶条来消除配合间隙，避免夹紧工件时出现钳口上翘、夹持错位的问题。丝杠部分采用了外露但带限位的结构设计，日常维护时可以直接涂抹润滑脂保养，不需要拆解整个钳体，最大张开距离能够满足常规小型工件的夹持需求，对于异形工件，也可以通过加装软钳口、辅助垫块的方式实现稳定夹持，不会在工件表面留下夹痕。整体结构没有多余的复杂零件，所有传动部件都采用成熟的机械结构，故障率低，即使出现丝杠磨损、手柄变形这类易损件问题，也可以快速更换配件，不需要整体报废，非常适合作为日常工位的基础夹持工装使用。
