可裁切适配多尺寸盒体的模块化包装夹持机构

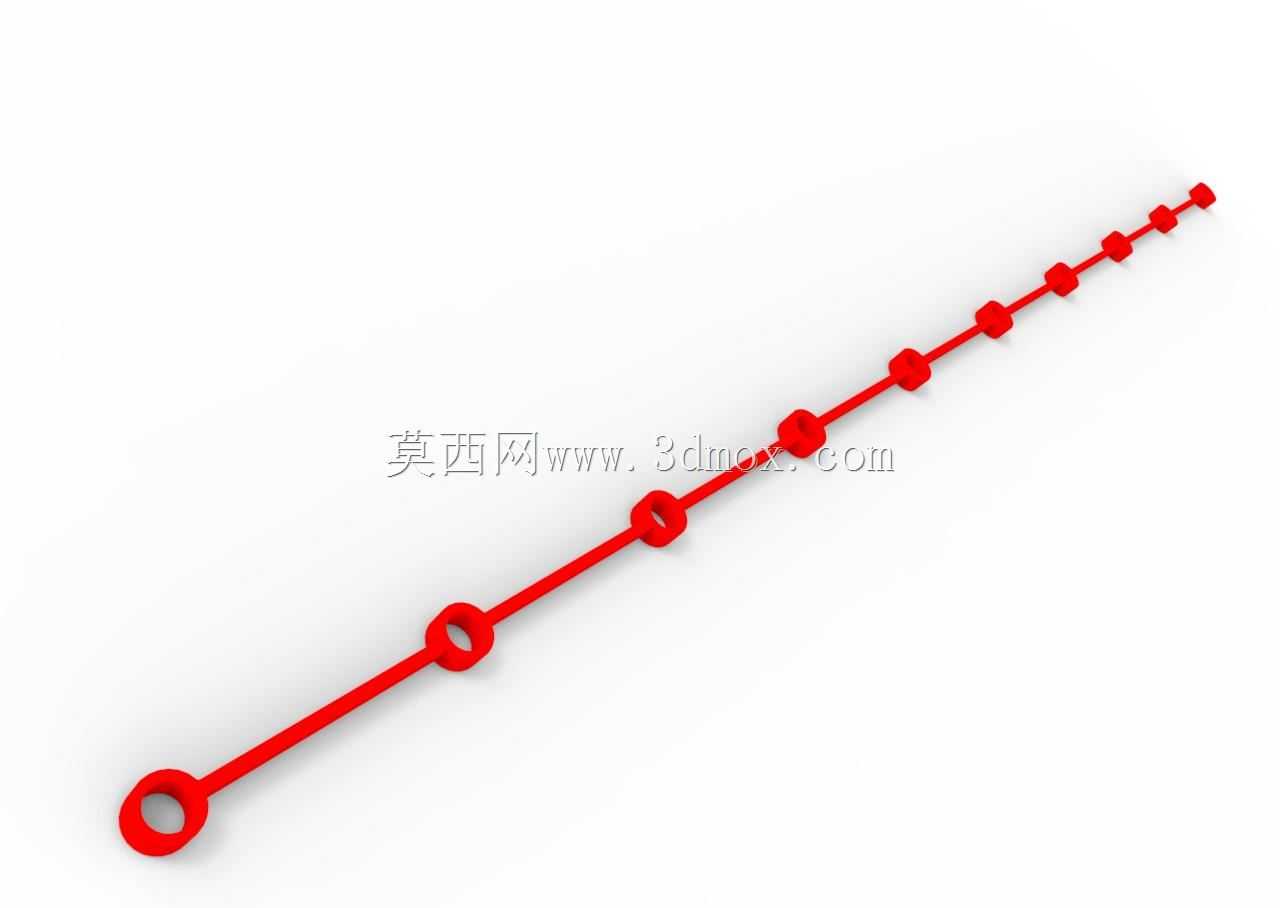

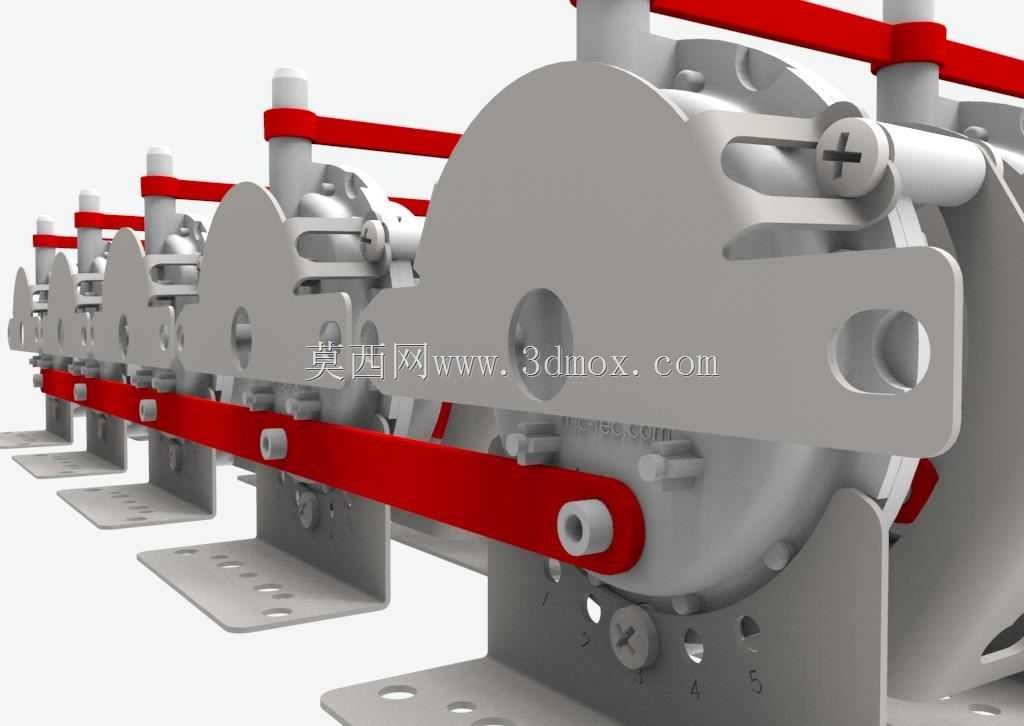

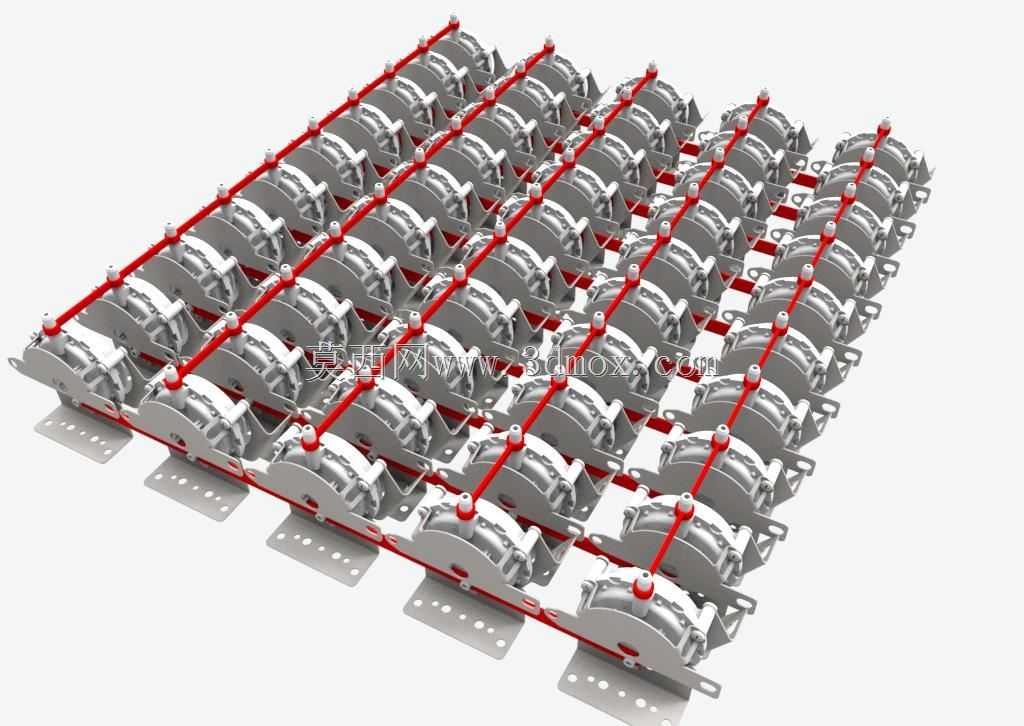

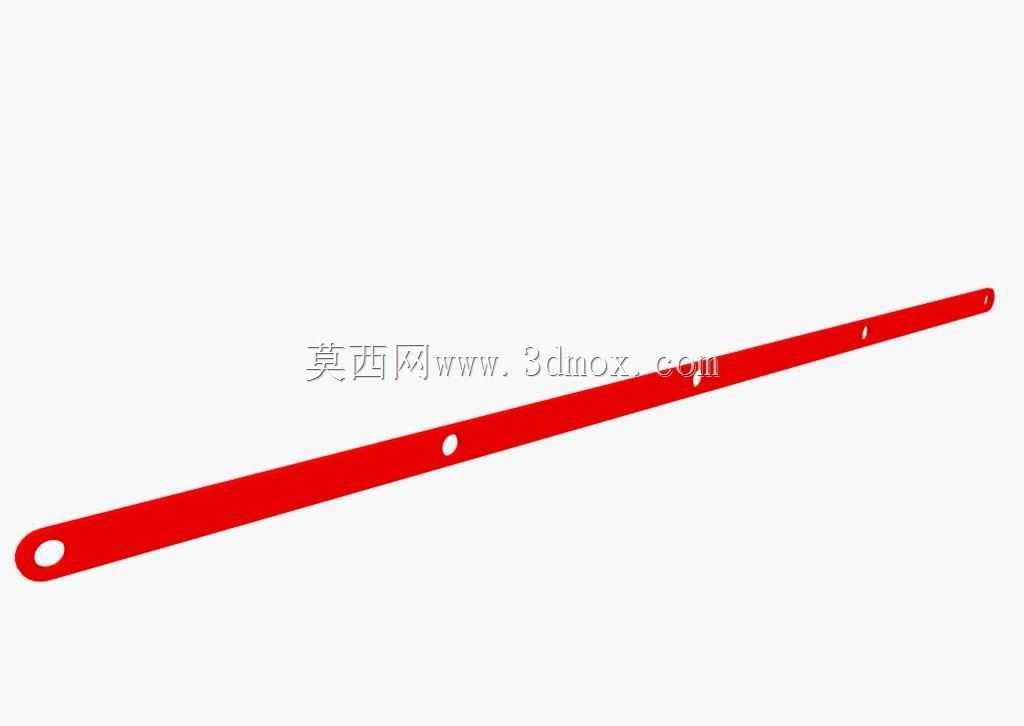

这套结构主要面向快消品、电子零配件、小型工业品的内包装支撑场景，解决传统定制化包装夹持件适配性差、换型成本高的痛点，在中小批量多规格的包装产线、定制化礼盒包装工位都能直接部署使用。从实际使用逻辑来看，整套机构采用串联式排布的夹持单元，每个单元通过带安装孔的金属底座固定在包装工位的机架台面上，单元之间通过高强度的红色连接拉杆实现联动，不需要额外加装独立的支撑框架，就能保证整排夹持单元的同轴度与动作同步性，大幅减少了安装时的辅件用量。设计上最核心的思路是做了长度方向的无约束适配，整套夹持组件在注塑成型后，不需要二次开模调整，只需要根据待包装盒子的实际长度，裁切对应长度的连接拉杆，搭配对应数量的夹持单元，就能适配不同宽度、不同进深的盒体尺寸，哪怕是同一产线频繁切换盒型，也只需要调整单元数量与拉杆长度，不需要重新加工整套夹持工装。从安装边界来看，单个夹持单元的底座预留了多组腰型安装孔，孔位间距适配行业通用的20mm、30mm铝型材机架的安装槽距，安装时不需要额外打孔攻丝，直接用T型螺栓就能完成固定，单元之间的连接拉杆采用标准截面尺寸，和夹持单元上的卡槽过盈配合，裁切后不需要额外做端面处理就能直接装配，装配单组适配新盒型的夹持结构，全程耗时不超过十五分钟。功能层面，每个夹持单元的夹持面做了圆弧过渡处理，不会刮花盒体表面的印刷层与覆膜层，夹持力通过单元内置的弹性结构均匀分布在盒体两侧，不会因为夹持力过大导致薄壁盒体变形，也不会因为夹持力不足出现盒体移位的问题。整套结构的材料利用率极高，除了连接拉杆与固定螺丝外，所有构件都集成在单个夹持单元上，没有多余的冗余结构，注塑生产时的浇口废料占比不到百分之三，量产成本远低于传统的定制化包装夹持工装。在实际产线测试中，这套结构可以适配从50mm到500mm长度区间的各类纸质、塑料包装盒，不管是带翻盖的礼盒还是天地盖盒型，都能稳定完成夹持定位，配合包装工位的折边、封盒动作，定位精度可以控制在0.2mm以内，完全满足常规包装工序的精度要求。
