模块化轻量化可持续包装输送联动机构

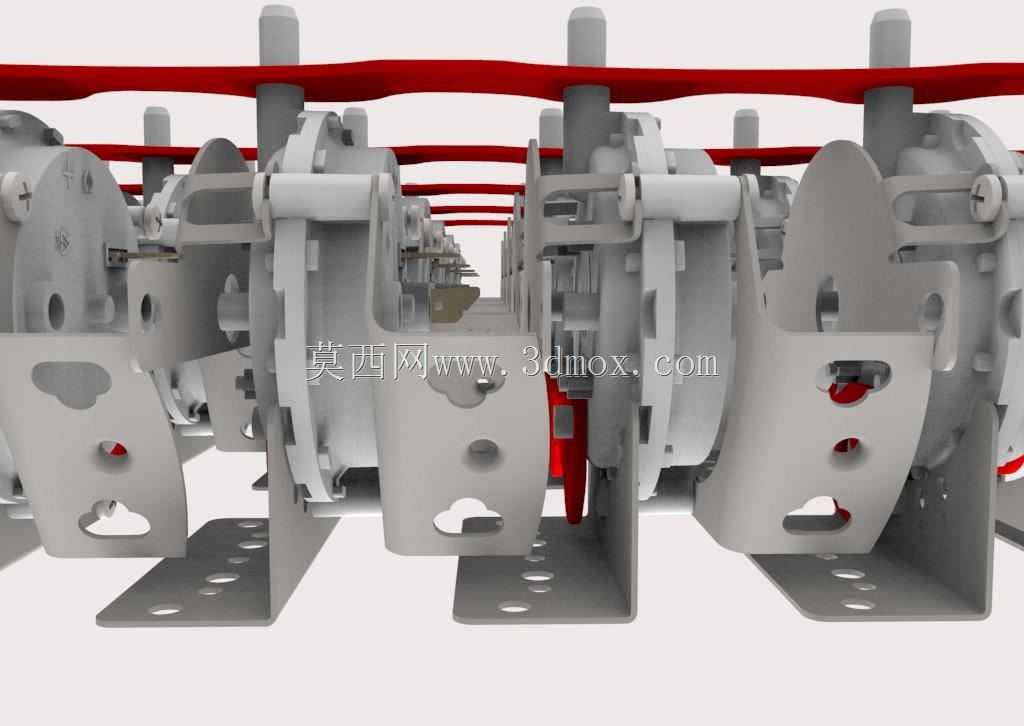

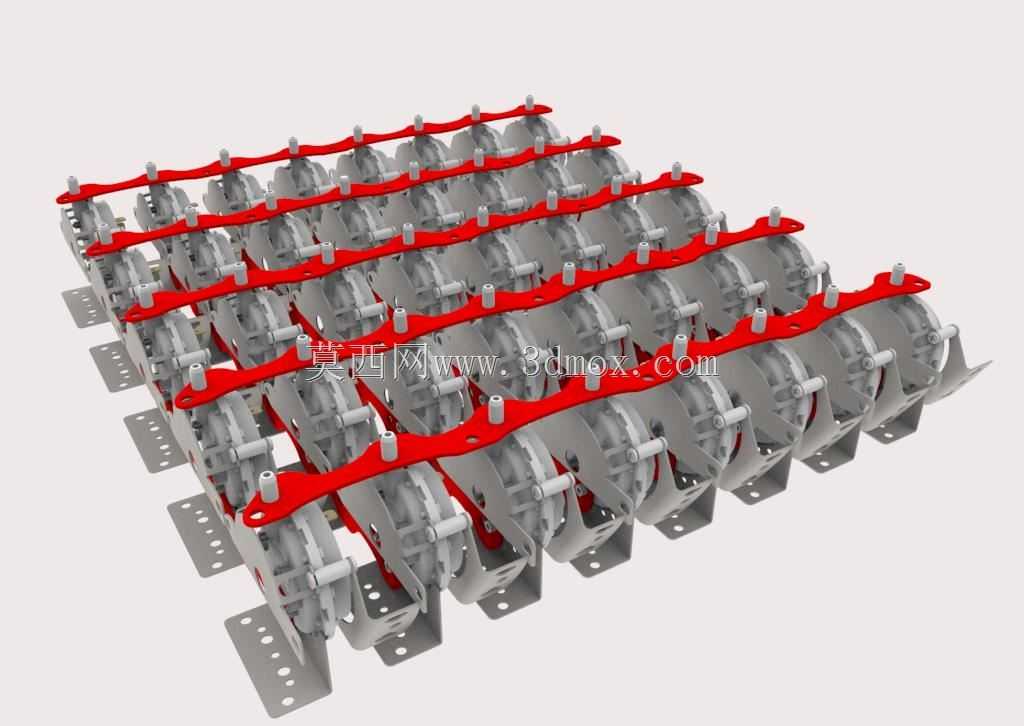

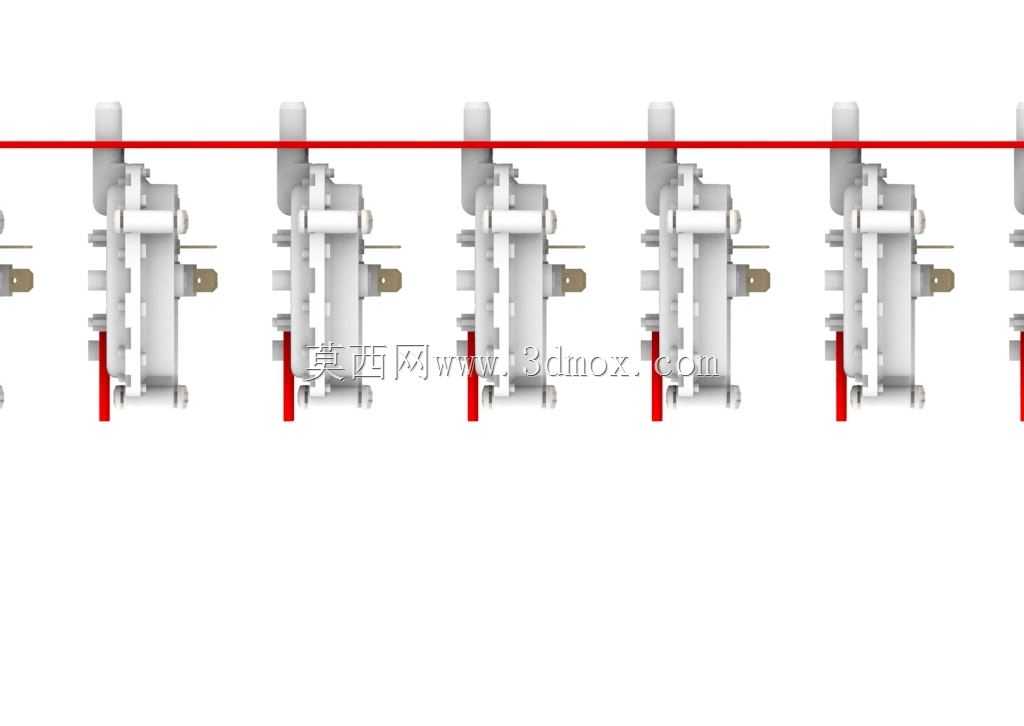

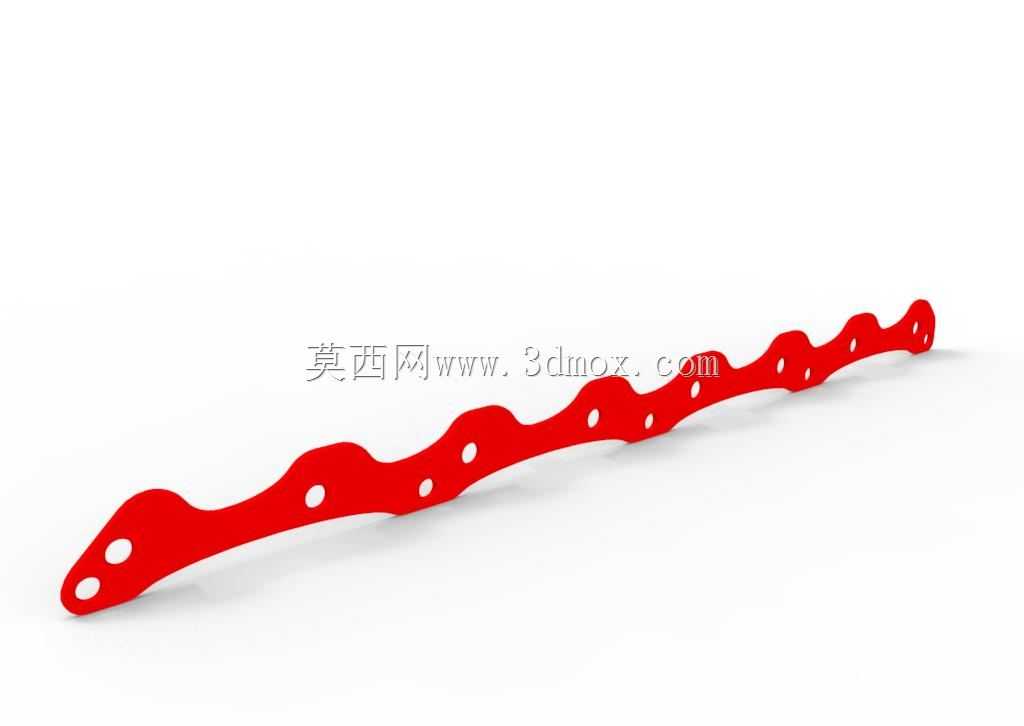

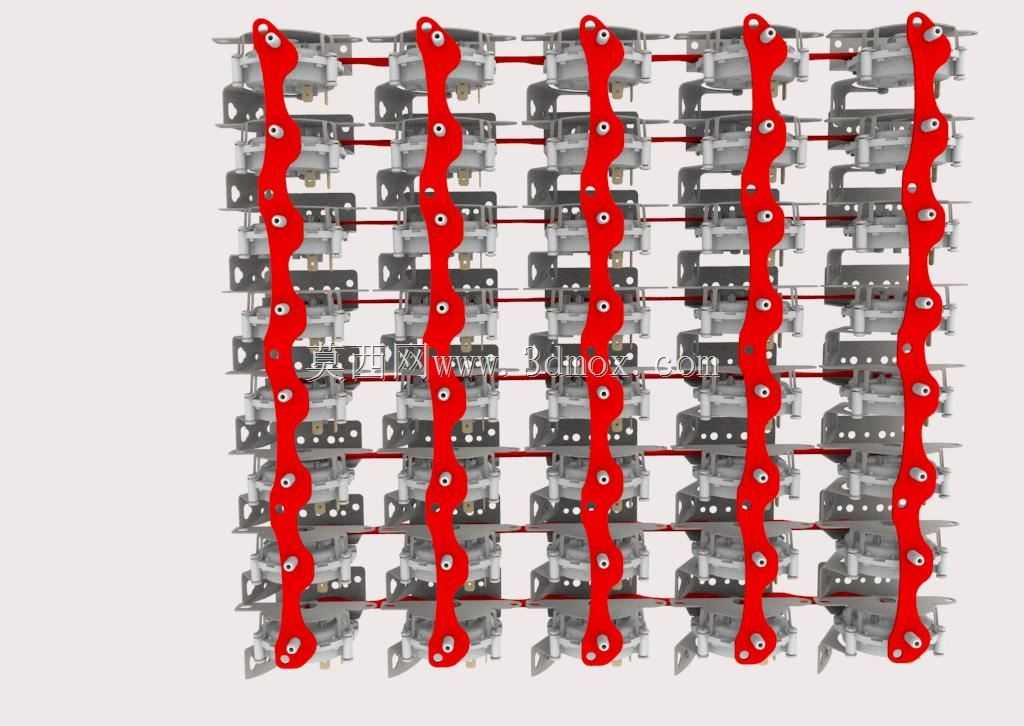

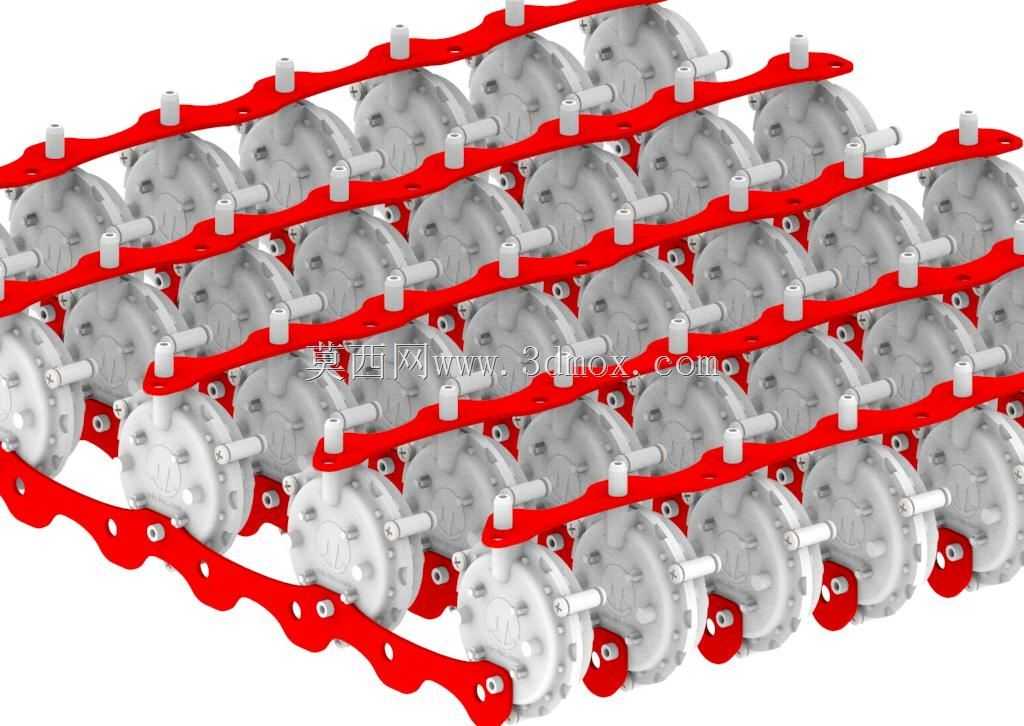

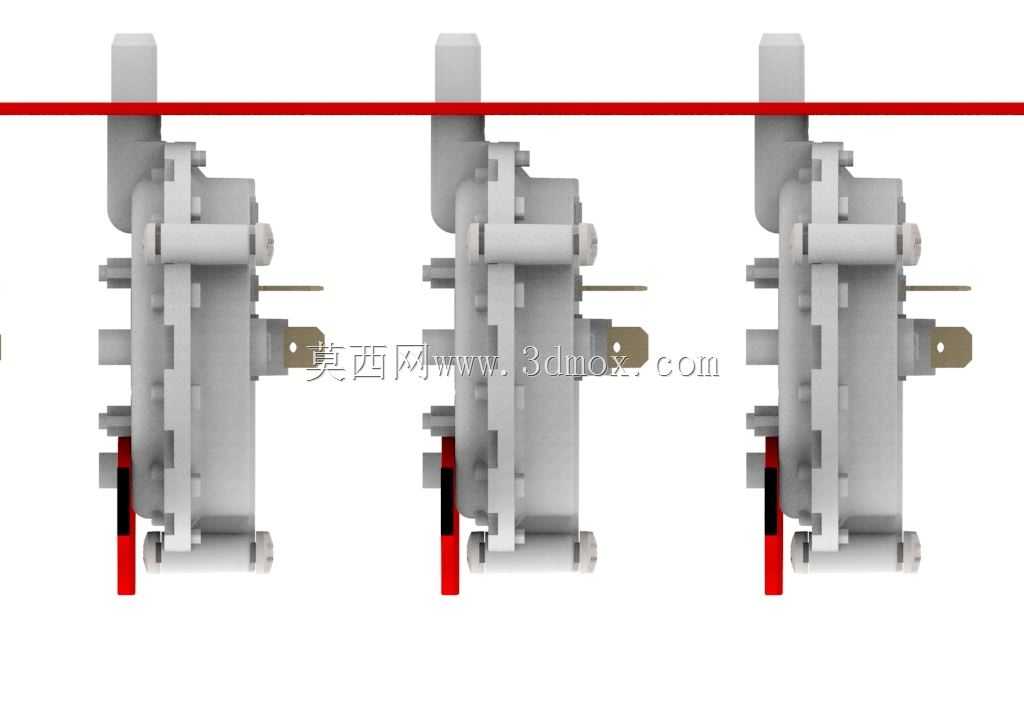

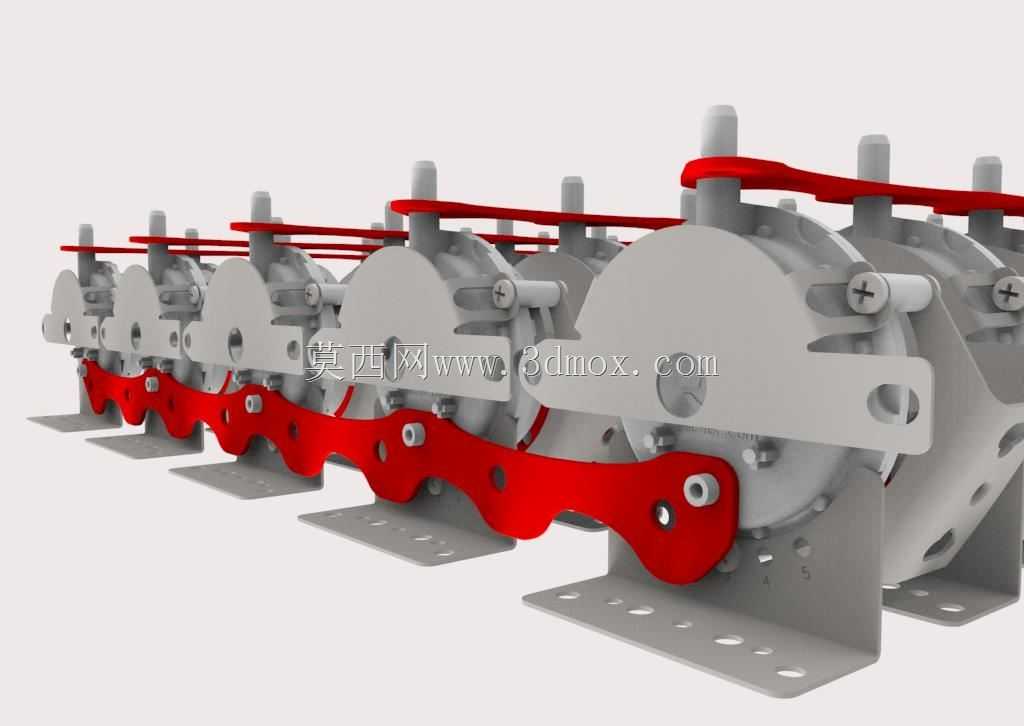

这套联动机构主要面向软包装、小规格硬纸盒的连续化包装生产线工位，可适配立式装盒机、连续式包装机的物料推送、盒体成型辅助联动环节，替代传统单工位独立驱动的零散执行件，解决多工位动作同步偏差导致的包装卡滞、盒体折边错位问题。从结构设计逻辑来看，整套机构采用单组动力输入即可带动多组执行端同步动作，相邻单元通过红色异形连杆实现动力传递，连杆上的铰接孔位经过受力优化，在保证传动扭矩足够的前提下，通过大面积镂空切除非受力区域的材料，大幅降低整体运动惯量，高速运转时不会因为惯量过大导致驱动端负载骤增，也能减少启停阶段的动作冲击。安装底座采用带条形安装孔的平板式结构，安装孔的排布兼容市面主流包装设备的型材安装间距，不需要额外加工过渡连接板就能直接固定在设备台面，单组单元的安装边界控制在紧凑范围内，多组拼接时可以根据实际包装工位的数量，直接沿传动轴向裁切或增补单元，不需要重新设计整套传动链路，适配不同长度的生产线布局需求。每个单元的旋转执行端预留了标准的工装安装位，可以根据不同的包装工序需求加装推块、折边压头、吸盘支架等执行配件，不需要改动主体传动结构就能完成工位功能切换。铰接位置全部采用耐磨衬套配合标准紧固件，长期往复运转时的磨损量可控，日常维护只需要定期检查衬套间隙即可，不需要整体拆解机构。设计阶段特意规避了复杂的异形曲面加工，除了连杆的异形轮廓需要激光切割成型外，其余零部件全部采用常规钣金冲压、车削工艺就能加工，制造成本可控，备件替换难度低。在实际产线应用中，这类联动机构可以将多工位的动作同步误差控制在极小范围内，避免因为动作不同步出现的包装材料浪费、次品率升高问题，轻量化的结构也能适配更高的生产线运转速度，提升单位时间内的包装产出效率，同时模块化的拼接设计也能降低产线改造的成本，面对不同规格的包装产品调整时，只需要调整单元数量和末端执行件即可，不需要重新设计整套传动系统。
