100W功率水冷LED芯片安装支撑壳体结构

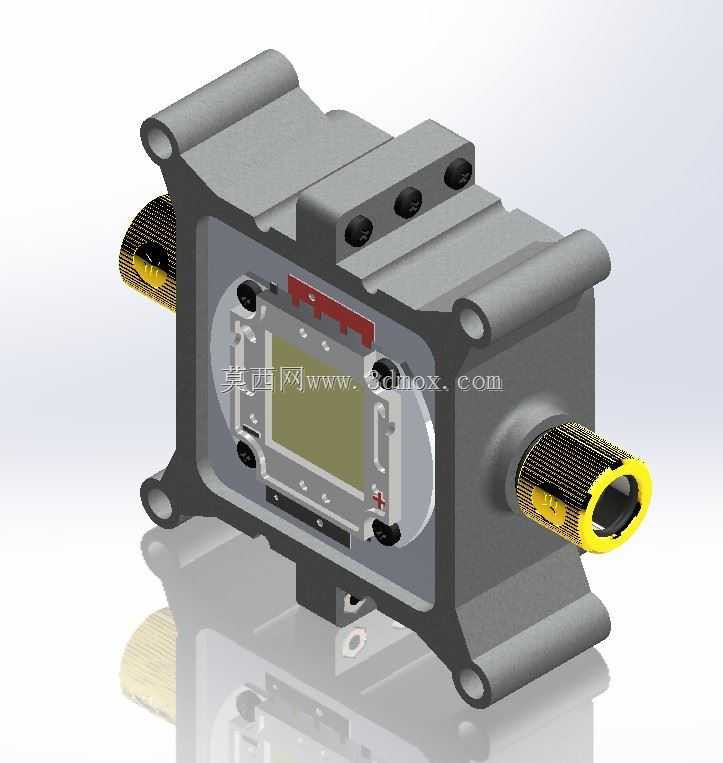

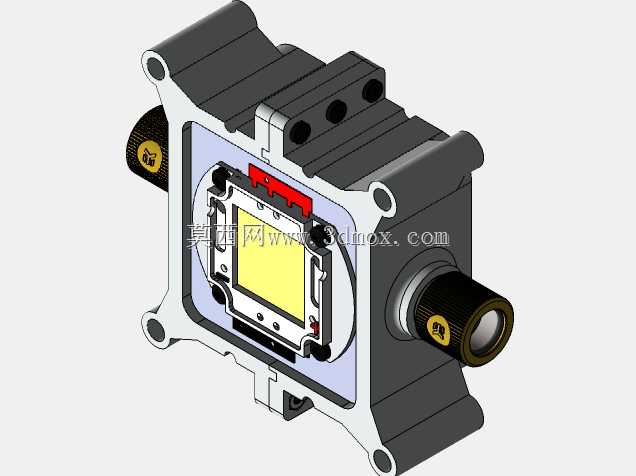

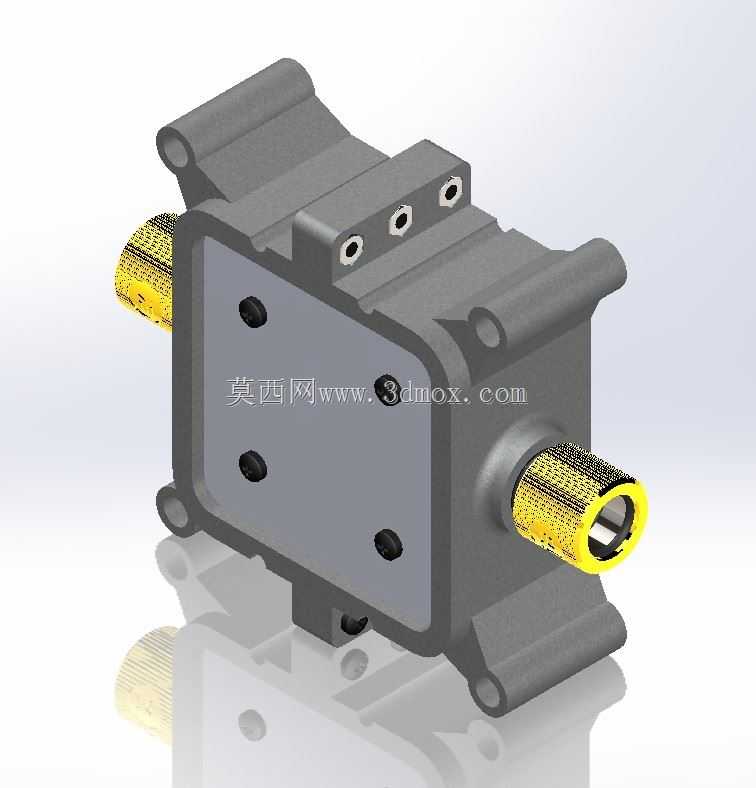

该结构件面向高功率LED照明设备的散热安装需求设计，主要适配100W级LED芯片的水冷散热场景，可应用于工业投光照明、大功率植物补光、设备工况照明等持续高负载运行的LED设备中，解决高功率LED芯片工作时结温过高导致的光衰快、寿命短问题。设计之初就考虑到3D打印工艺的成型特性，将原本需要多零件拼接的水冷流道、芯片安装位、壳体支撑结构整合为单一零件，减少装配环节的密封风险，同时采用公母对接的组件接口设计，无需额外定制转接件即可快速完成水路的串接装配，适配多模组拼接的大功率LED阵列搭建需求。从结构功能来看，壳体中部预留的平整安装位可直接贴合LED芯片基板，安装位周边的定位柱与螺丝孔位匹配常规100W LED COB芯片的安装尺寸，无需二次打孔加工即可完成芯片固定；壳体内部集成的迂回水冷流道紧贴芯片安装面的背面，流道进出水口设置在壳体两侧的伸出端，接口处做了防滑纹理与密封槽结构，搭配标准水嘴即可实现可靠的水路密封，避免冷却液渗漏风险。壳体四角的带孔安装耳为整结构的安装固定位，孔位间距匹配常规LED灯具外壳的安装孔距，可直接通过螺栓将整个水冷组件固定在灯具外壳内部，安装耳处做了加厚处理，避免长期受震动出现安装孔开裂问题。设计过程中特意规避了3D打印成型的悬空结构，所有内部流道的转角均做了圆角过渡，无需添加过多支撑即可完成打印成型，降低打印后处理的工作量；流道截面采用非等宽设计，靠近芯片发热核心区的流道截面收窄提升冷却液流速，强化换热效率，进出水端流道适当加宽降低水路流阻，适配常规小型水冷泵的扬程范围。壳体外侧的加强筋结构沿受力方向布置，在控制整体壁厚降低打印耗材用量的同时，保证壳体承受水路压力时不会出现变形渗漏，两侧接口的公母对位结构可实现多组同规格组件的快速拼接，搭建更高功率的LED散热模组时无需重新设计水路转接结构，直接对接即可完成水路连通，大幅缩短多模组设备的组装周期。
