易加工款短款自行车把立结构设计

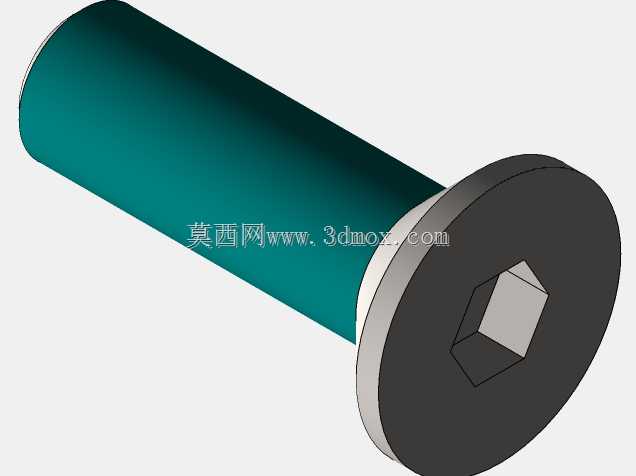

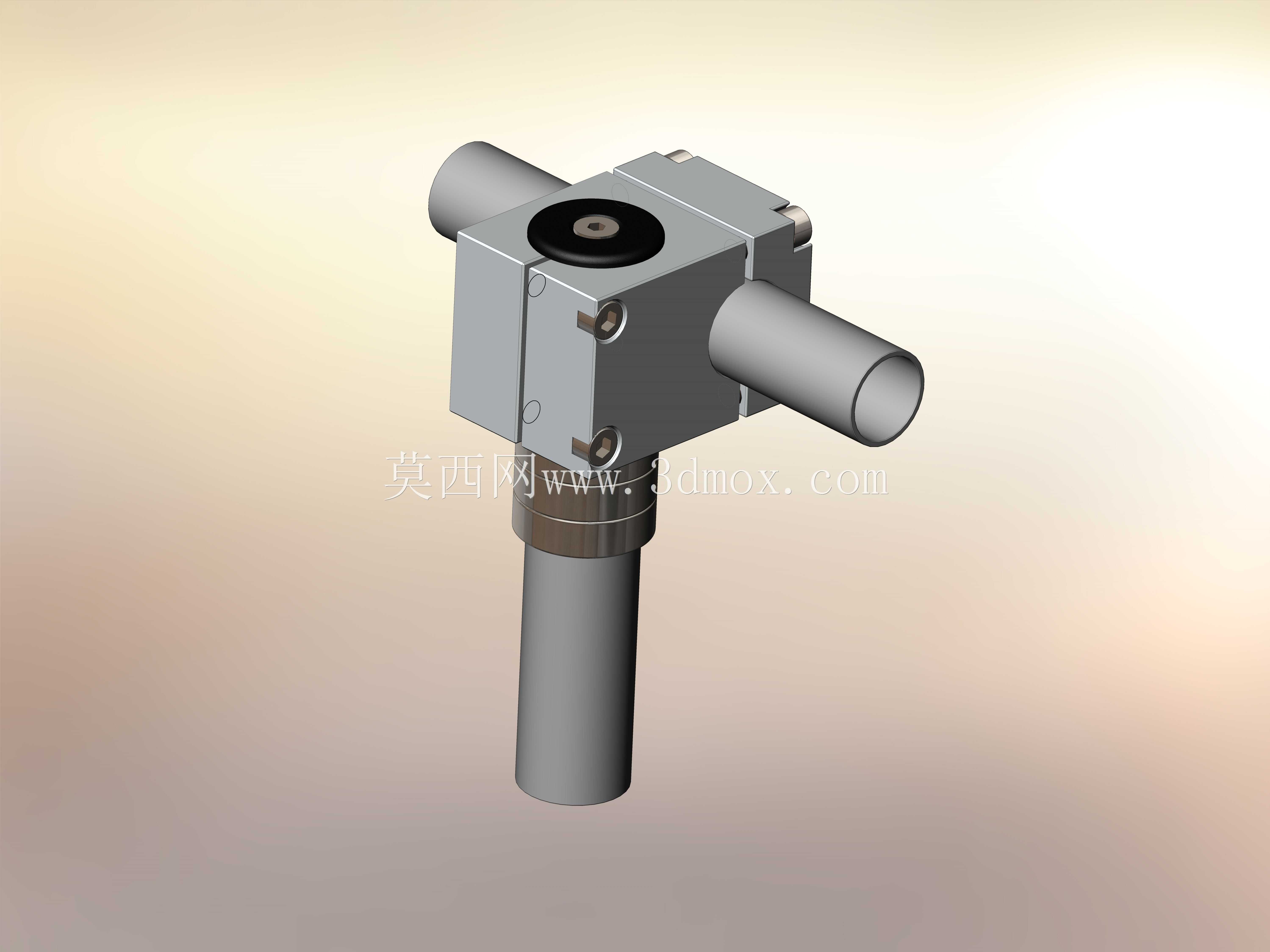

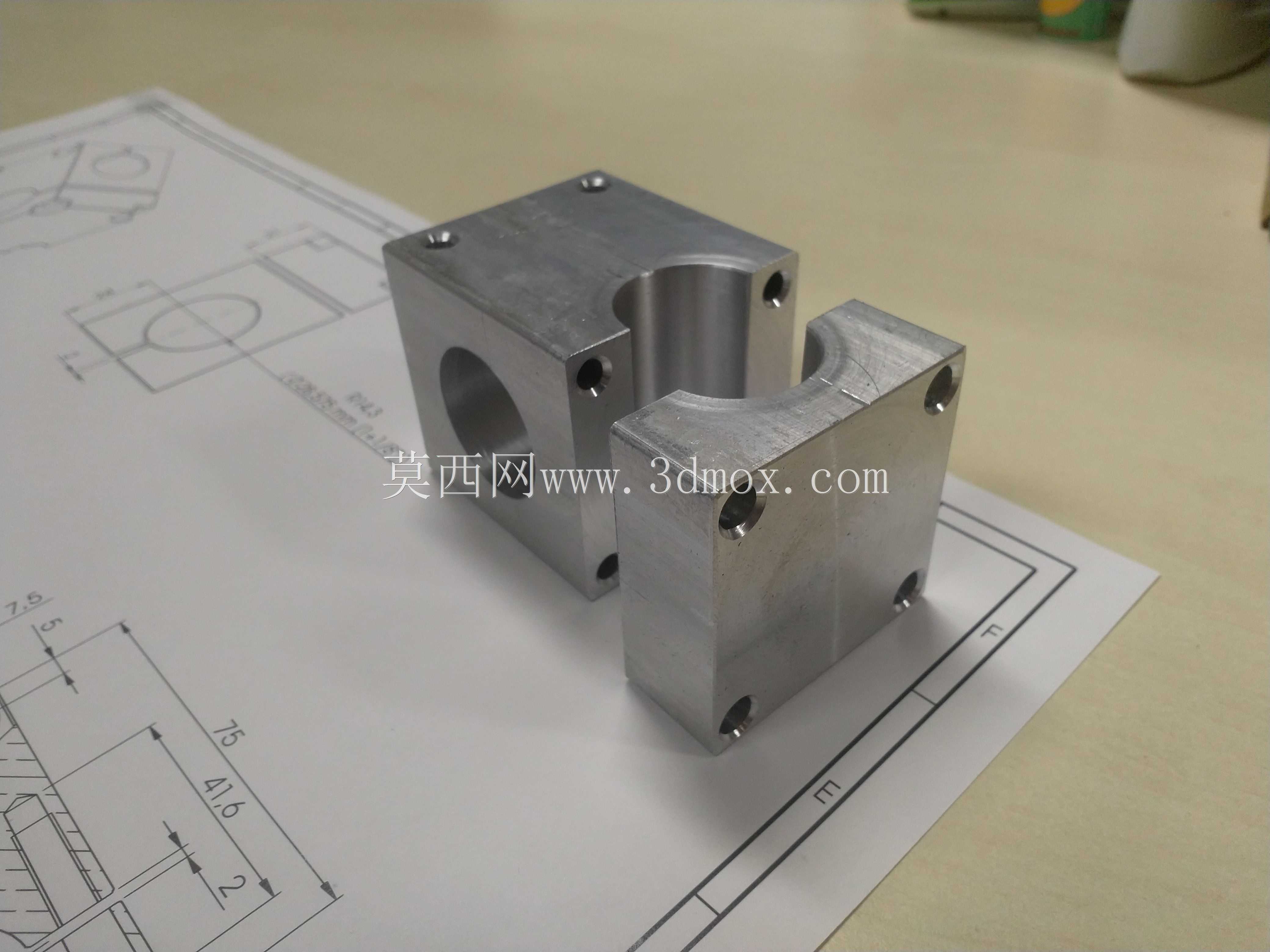

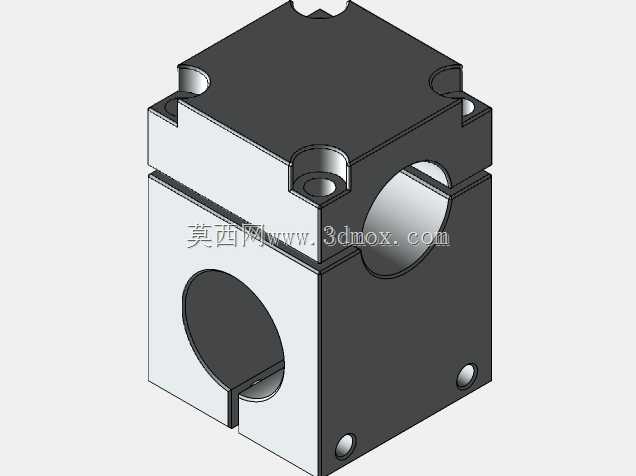

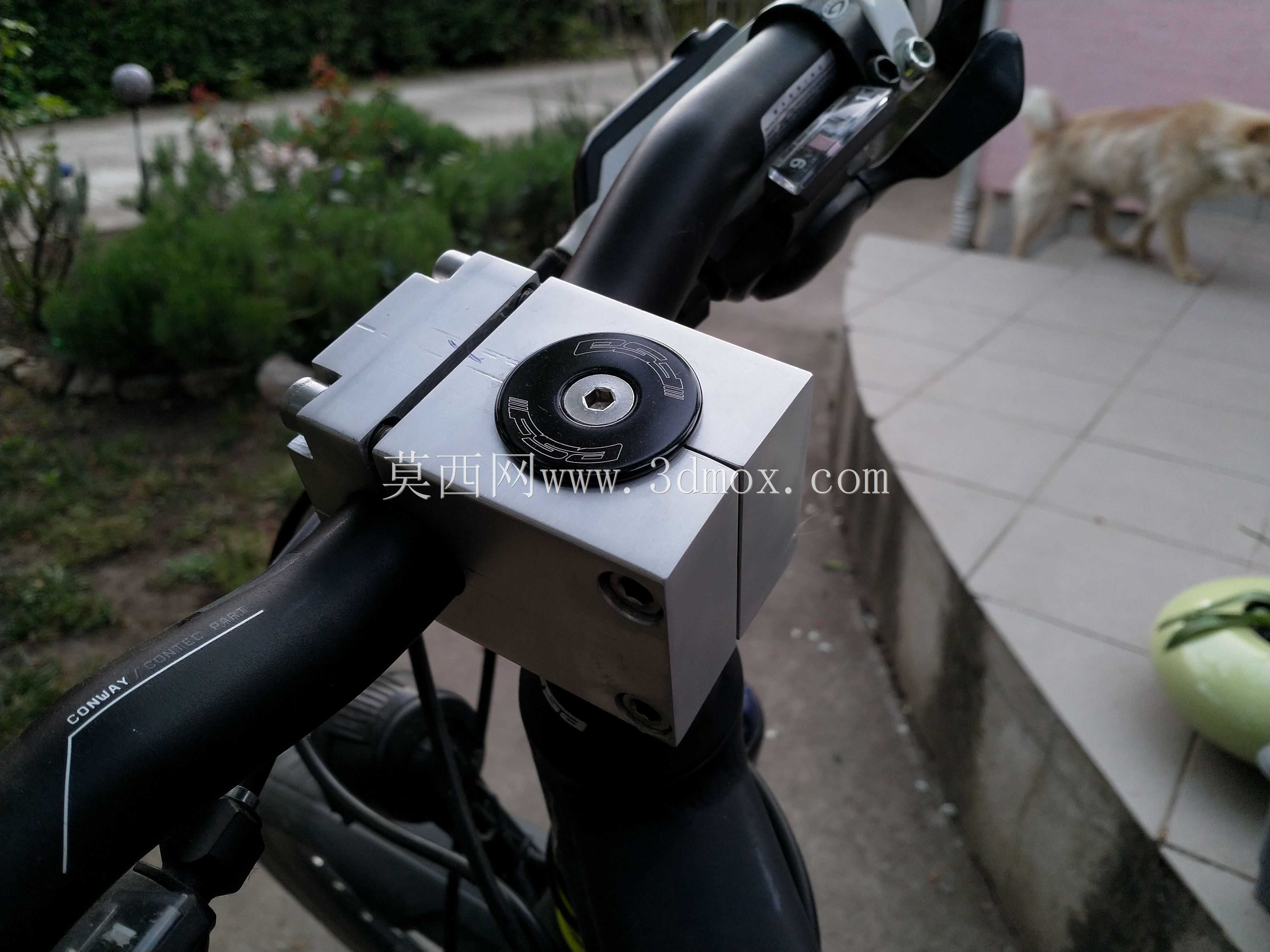

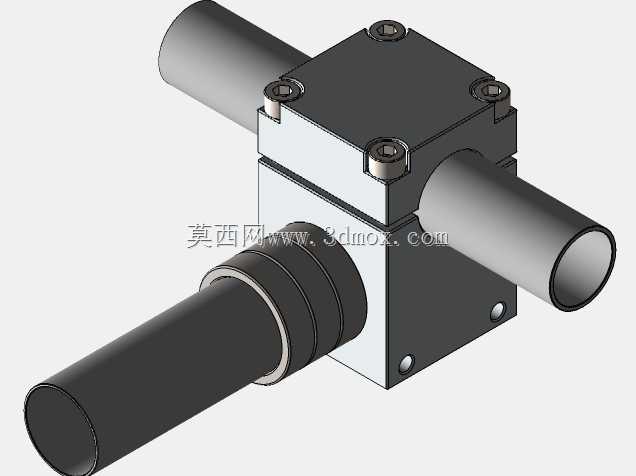

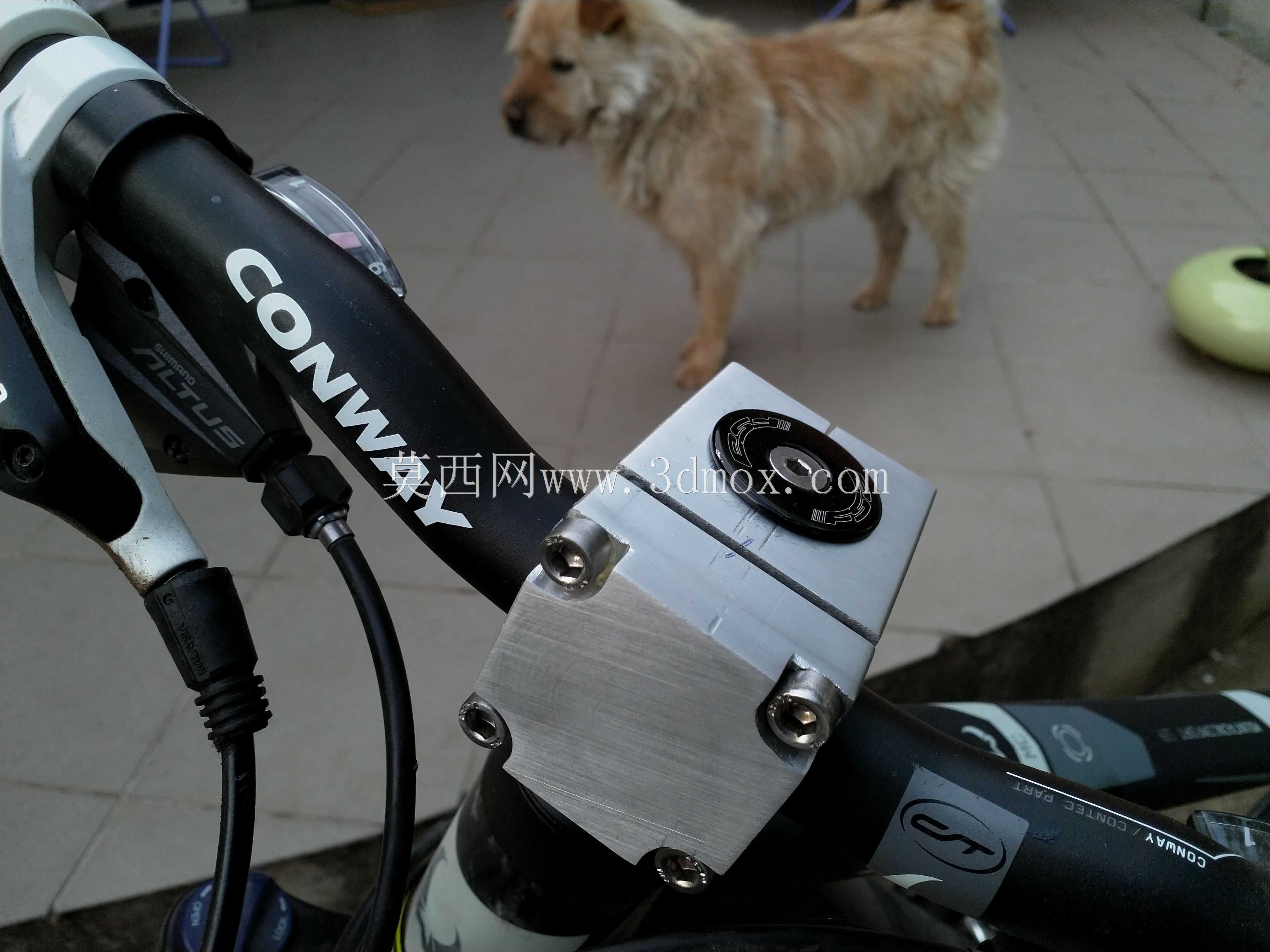

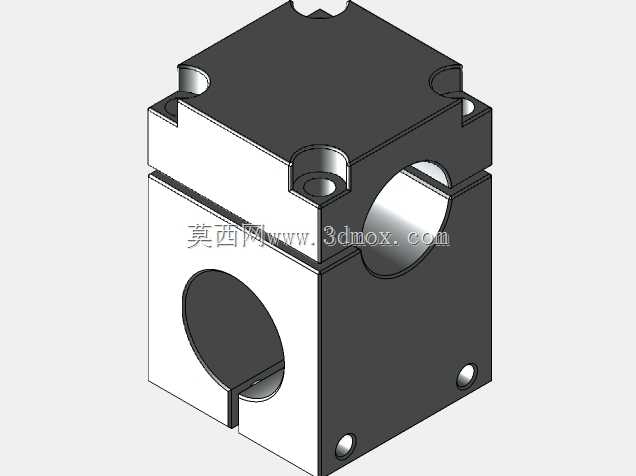

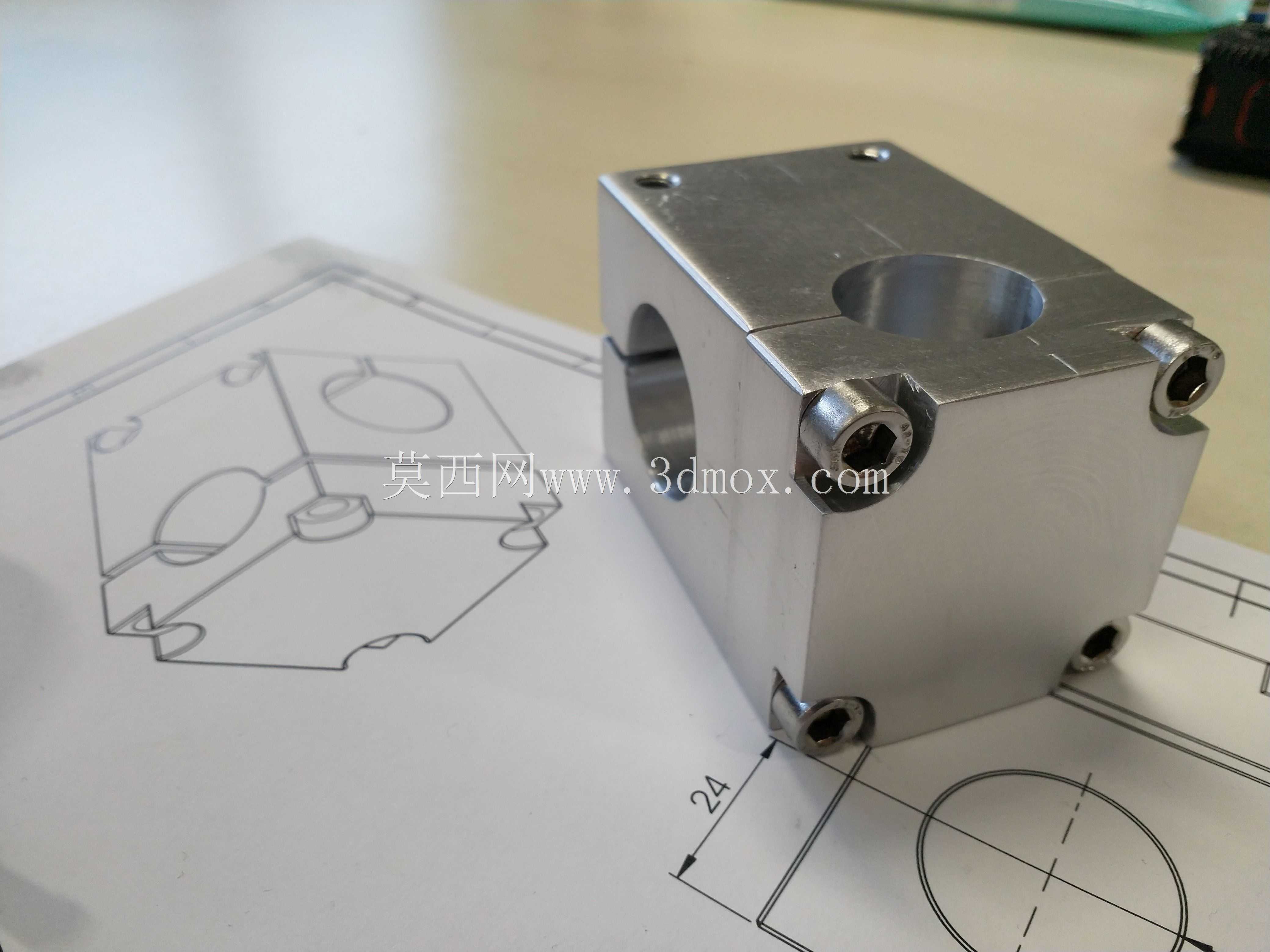

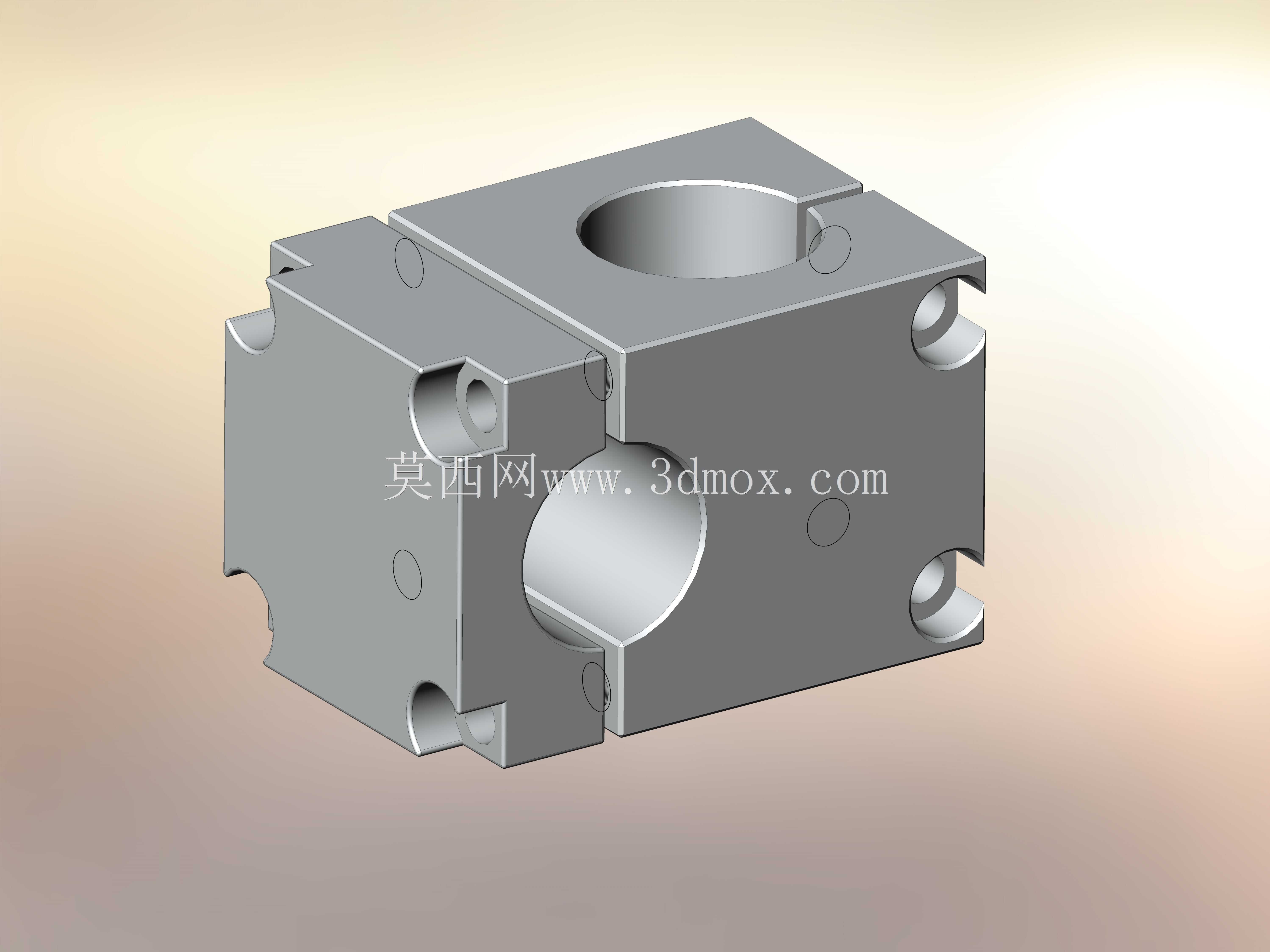

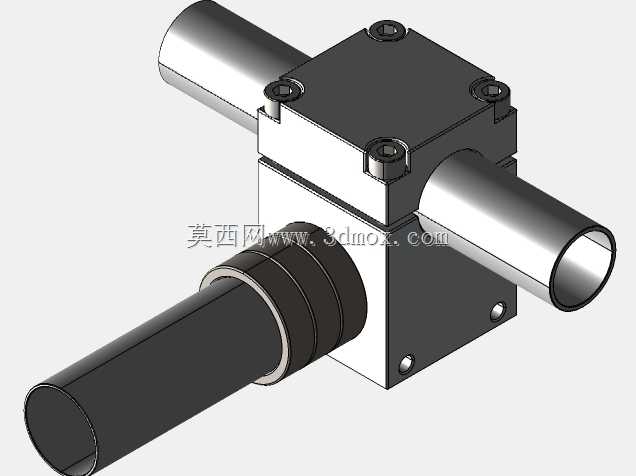

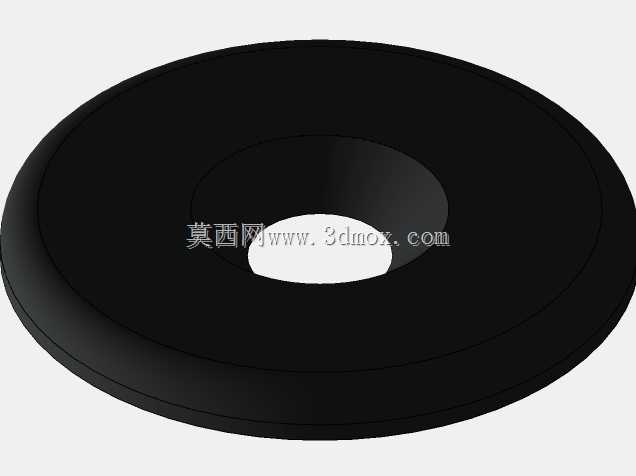

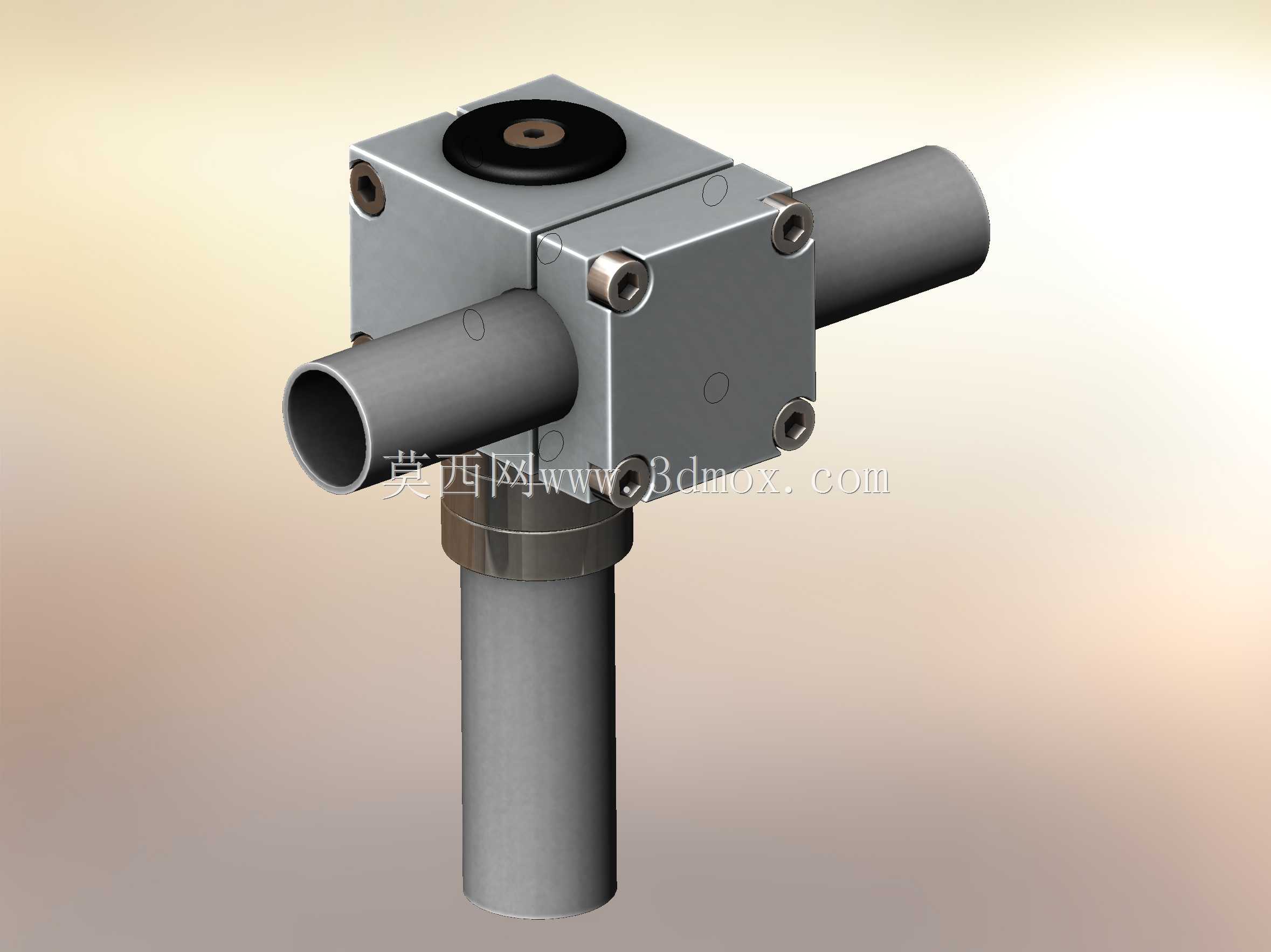

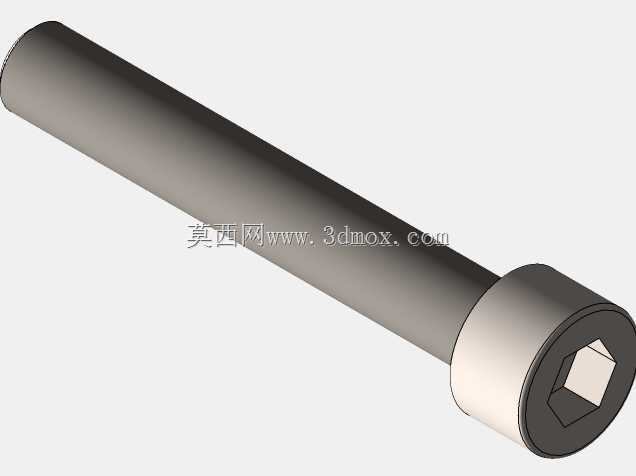

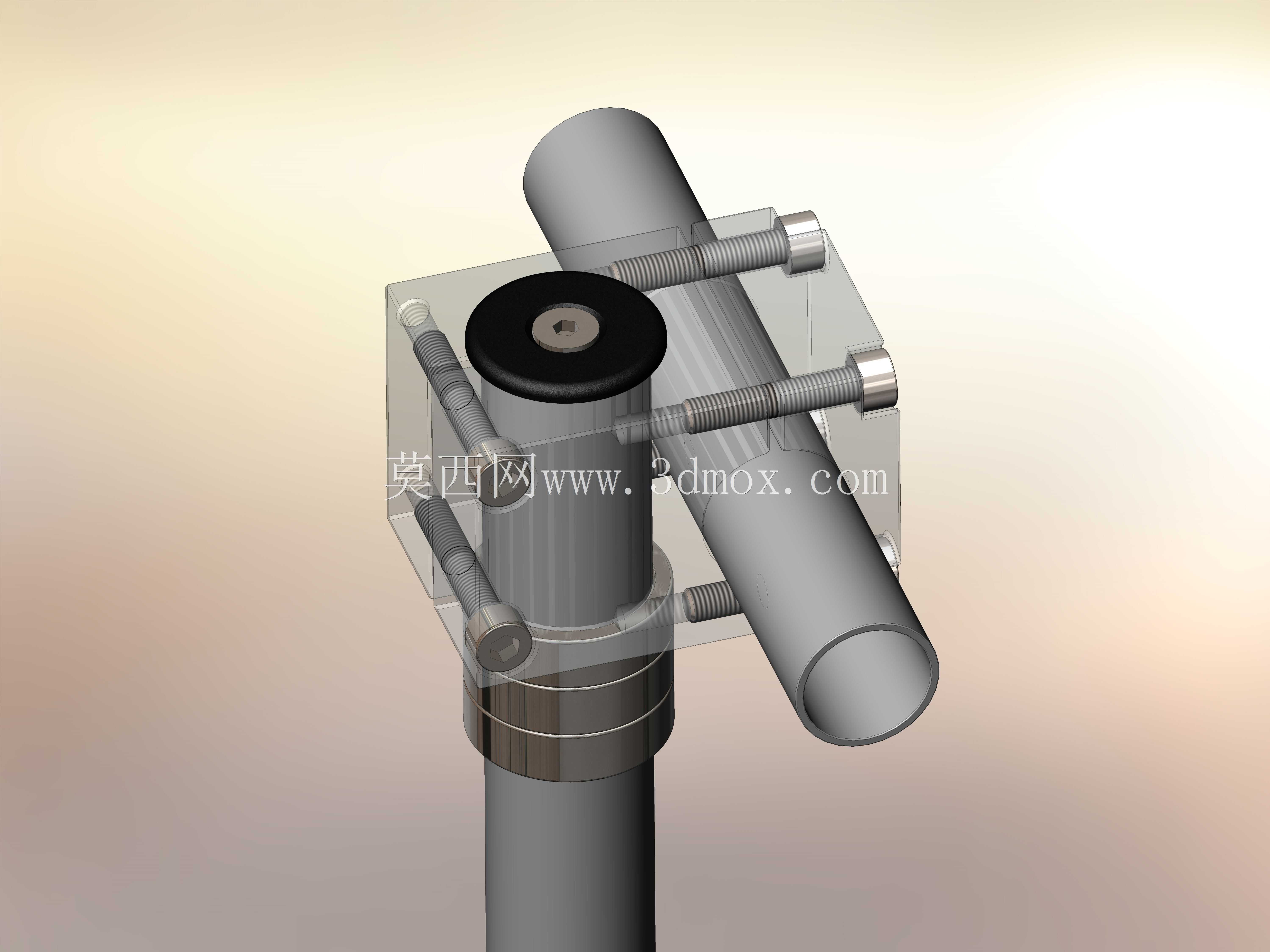

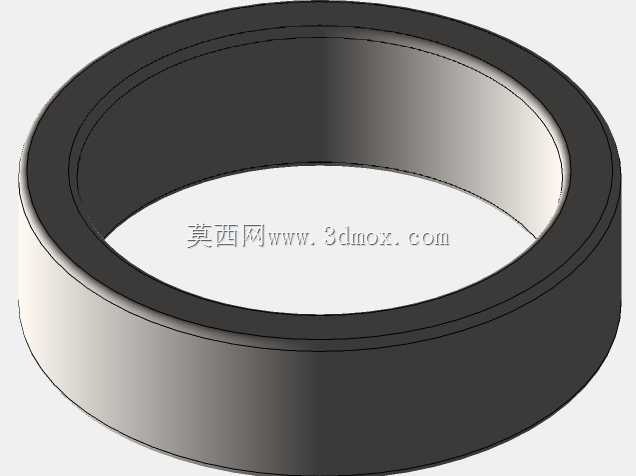

这款短尺寸自行车把立采用方块式主体结构，核心设计出发点是适配常规机加工条件下的自制需求，主体选用50×50mm规格的铝合金方坯作为加工基材，无需特殊定制胚料，普通配备四爪卡盘的车床与常规铣床即可完成全工序加工，大幅降低了非量产场景下的加工门槛。从实际使用场景来看，该部件主要适配1又1/8英寸规格的自行车头管与25.5mm直径的车把，属于自行车转向系统的核心连接构件，承担着传递转向力矩、固定车把相对位置的作用，短款的轴向尺寸设计能够让骑行者获得更紧凑的操控姿态，适合偏向灵活操控需求的骑行场景。结构设计上充分考虑了加工便利性，主体的方块构型规避了复杂曲面加工需求，所有安装孔位、配合面均采用平面、圆柱面等常规机加工易实现的特征，连接部位采用内六角螺丝锁紧的固定方式，三个方向的管接端分别对应下方头管插入位、两侧车把穿装位，配合端面的锁紧螺丝实现管件的抱紧固定，顶部预留的调节结构可用于微调把立的压紧预紧力，避免长期使用出现松动。安装边界方面，主体方块的外轮廓尺寸控制在50mm见方，三个方向伸出的管段长度满足常规安装的插入深度要求，不会与车头碗组、车把变速刹车安装位产生干涉，所有配合面的公差设计适配普通机加工的精度范围，无需高精度加工中心即可达到装配要求。设计过程中充分兼顾了现有库存材料的适配性，没有为了追求外观造型设计超出常规加工能力的特征，所有棱角处做了小尺寸倒角处理，既避免加工后的锐边划伤，也不会额外增加过多加工工序，对于有自制改装需求的骑行爱好者、小型单车改装工坊而言，该结构无需开模，仅通过常规切料、车削、铣削、钻孔攻丝工序即可完成成品制作，同时结构尺寸可根据实际适配的头管、车把直径做对应调整，具备较强的适配灵活性。实际装配时，先将下方管段插入车头碗组的上管位完成预固定，再穿入两侧车把调整好握持宽度与角度，最后依次锁紧各部位的紧定螺丝即可完成安装，整体结构没有易损的复杂薄壁结构，铝合金材质的强度足以满足日常骑行的载荷需求，短款的把立长度也能提升转向的响应速度，让操控手感更直接。
