自行车花鼓轮毂三维结构设计

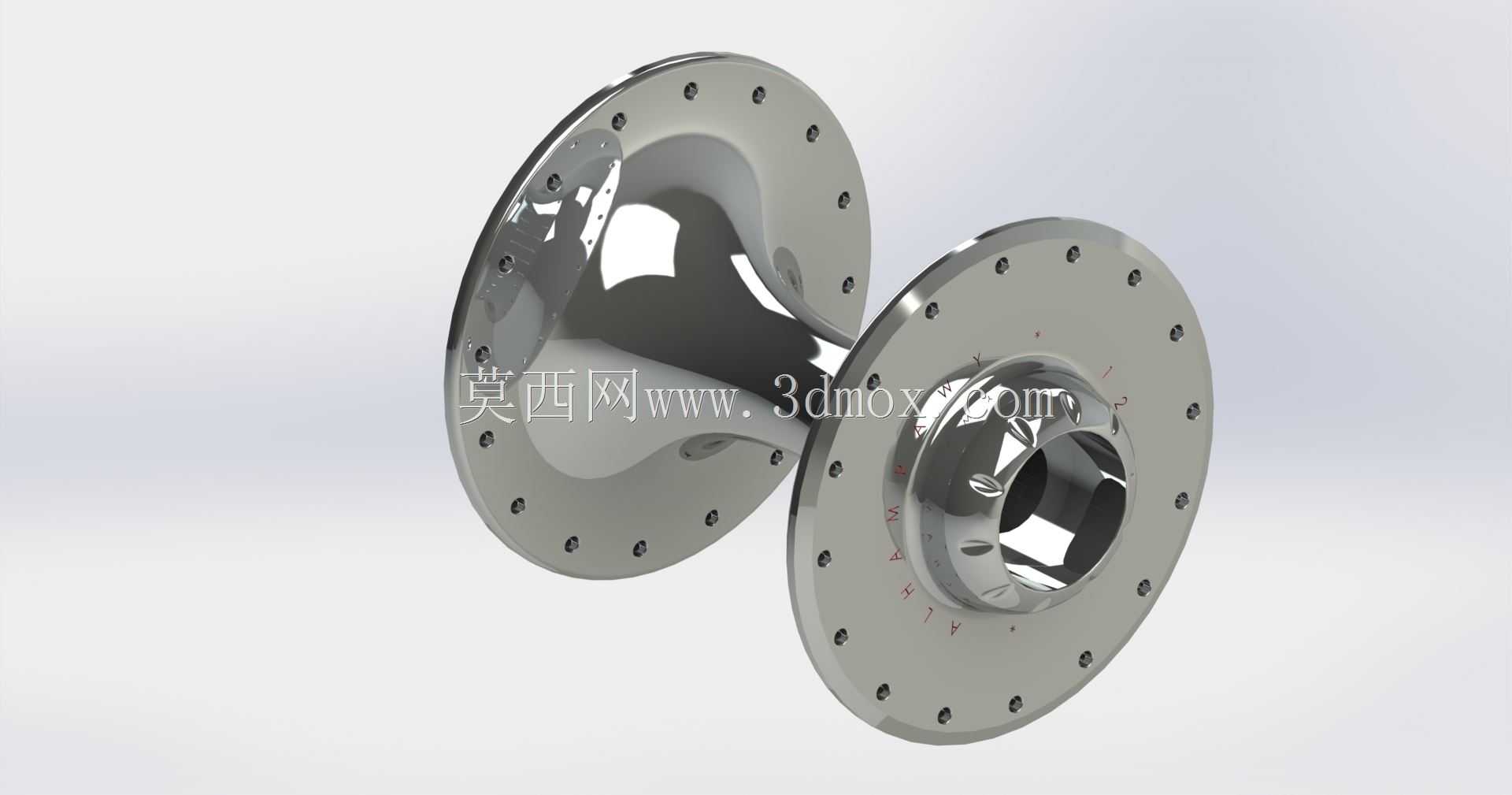

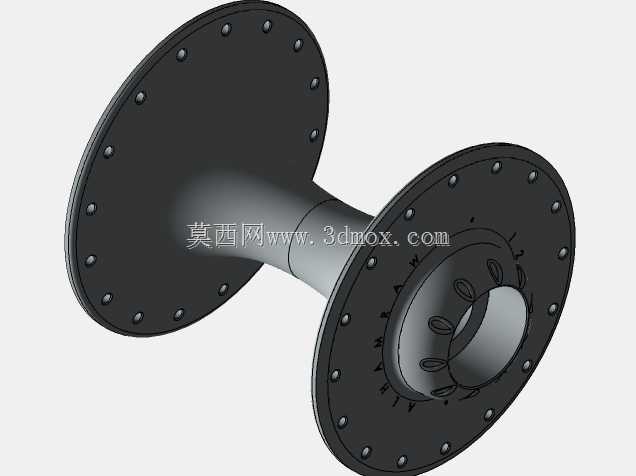

日常通勤、山地越野、公路竞速等不同骑行场景下，轮组的回转精度与承载表现，核心支撑部件就是花鼓轮毂。这款轮毂采用双侧法兰对称布局，法兰盘上均匀排布辐条安装孔，孔位沿法兰圆周等角度分布，能保证辐条编圈后张力均匀，避免轮组转动时出现偏摆、跳动问题，适配常规32孔或36孔辐条编法，兼容市面上主流的山地车、通勤自行车轮组装配需求。从结构设计来看，中部的轴壳采用流线型过渡设计，既减少了转动过程中的风阻，也能优化应力传递路径，避免法兰与轴身衔接处出现应力集中，在承受骑行过程中的垂直载荷、侧向冲击时，应力能顺着平滑的曲面均匀分散到整个轴壳结构，不会出现局部应力过载导致的断裂风险。两端的轴档安装位预留了标准轴承配合公差，可适配常规散珠轴档结构或者工业密封轴承，满足不同维护需求的装配场景，轴芯通孔尺寸符合通用自行车快拆杆或者实心轴的安装标准，不需要额外改装就能直接适配大多数自行车前叉、后叉的安装开档尺寸。设计过程中优先考虑了装配与维护的便利性，法兰盘上的辐条孔做了倒角处理，穿辐条时不会刮伤辐条端头的螺纹，也能减少辐条在孔位处的应力剪切，延长辐条使用寿命。轴壳内部的腔体预留了足够的润滑脂存储空间，采用散珠结构时可以存储足够的润滑脂，延长维护周期，采用密封轴承时也能给轴承外圈提供足够的支撑长度，避免轴承单点受力过早失效。双侧法兰的间距经过优化，编圈后辐条的拉角更合理，轮组的侧向刚性比窄法兰轮毂提升明显，过弯时轮组的形变量更小，发力传递更直接，不会出现蹬踏时轮组软脚的问题。轮毂的外形做了抛光质感的曲面处理，没有多余的凸起结构，日常骑行中不容易缠绕杂草、鞋带等杂物，雨天骑行时泥水也能顺着曲面快速滑落，减少污渍附着，降低清洁维护的频率。安装边界上，法兰外径、轴身长度、轴孔直径都遵循民用自行车的通用尺寸规范，不需要定制配件就能完成轮组组装，适配从普通城市通勤车到入门山地车的使用需求，不管是整车厂做量产配套，还是个人骑行爱好者改装轮组，都能直接参考该结构完成装配调试。
