自行车便携脚撑停车支撑结构

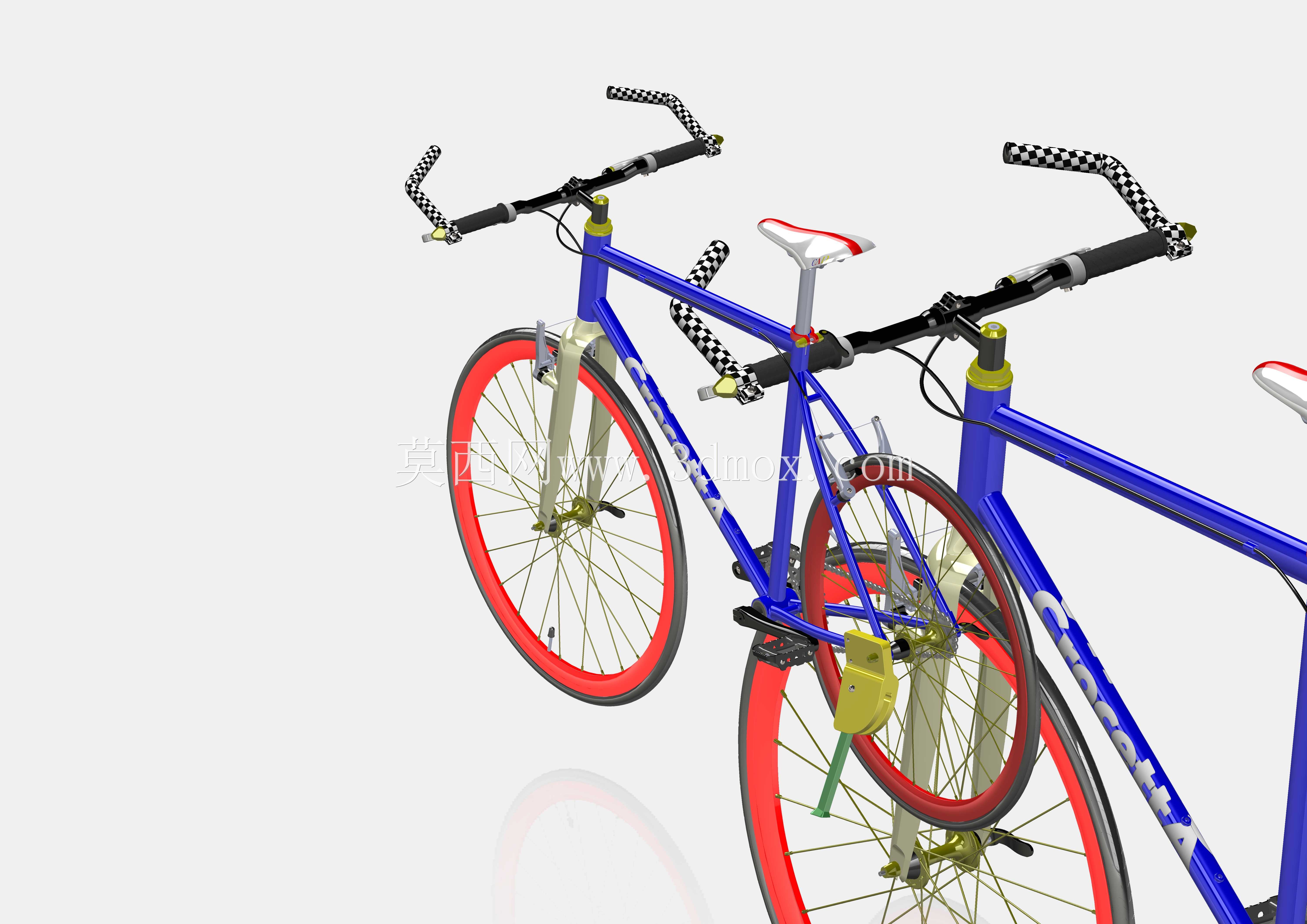

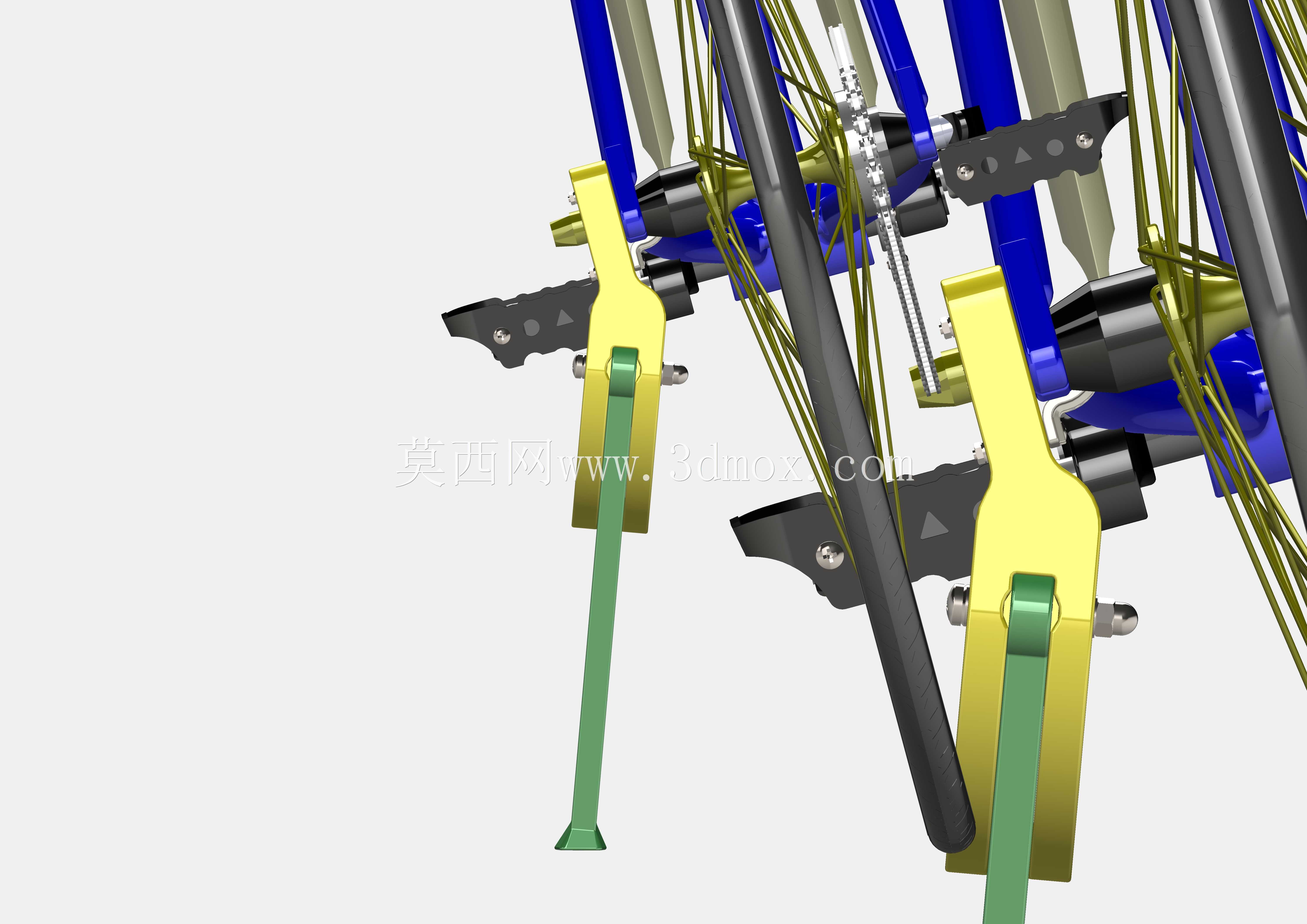

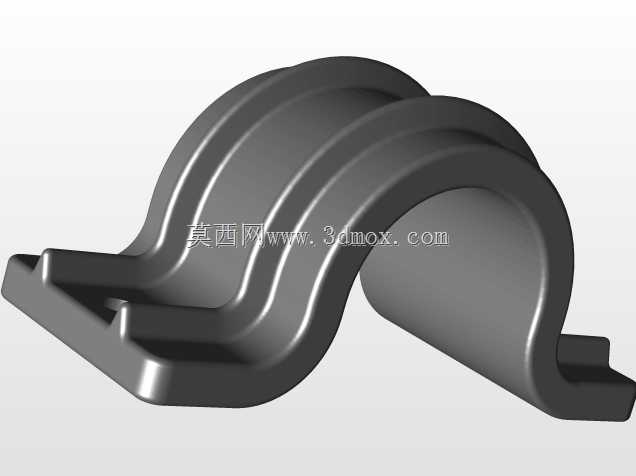

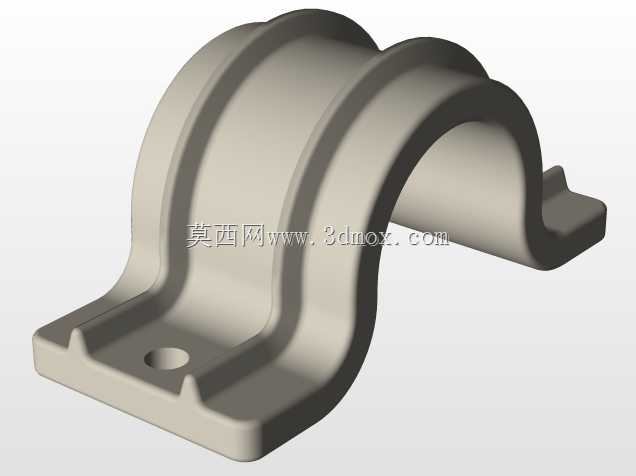

日常通勤、休闲骑行场景中，自行车停放一直是用户高频遇到的痛点，传统脚撑多为单车型适配，安装位置固定，无法兼容不同轮径、不同车架管材规格的车型，且多数外露式脚撑在骑行过程中易剐蹭裤腿，遇到颠簸路面还可能出现松脱垂落的安全隐患。这款脚撑结构在设计之初就瞄准了通用适配的核心需求，摒弃了传统单孔固定的安装逻辑，采用双位置锁止的铰接结构，用户无需额外打孔改装车架，仅需通过快夹结构即可将支撑件固定在后下叉与后轴衔接的位置，安装边界覆盖26寸到29寸轮径的硬架自行车，适配圆管、椭圆管等常见车架管材截面，夹持接触面做了防滑齿纹与橡胶缓冲垫设计，既避免夹持力过大损伤车架漆面，也能防止长期使用出现支撑移位的问题。

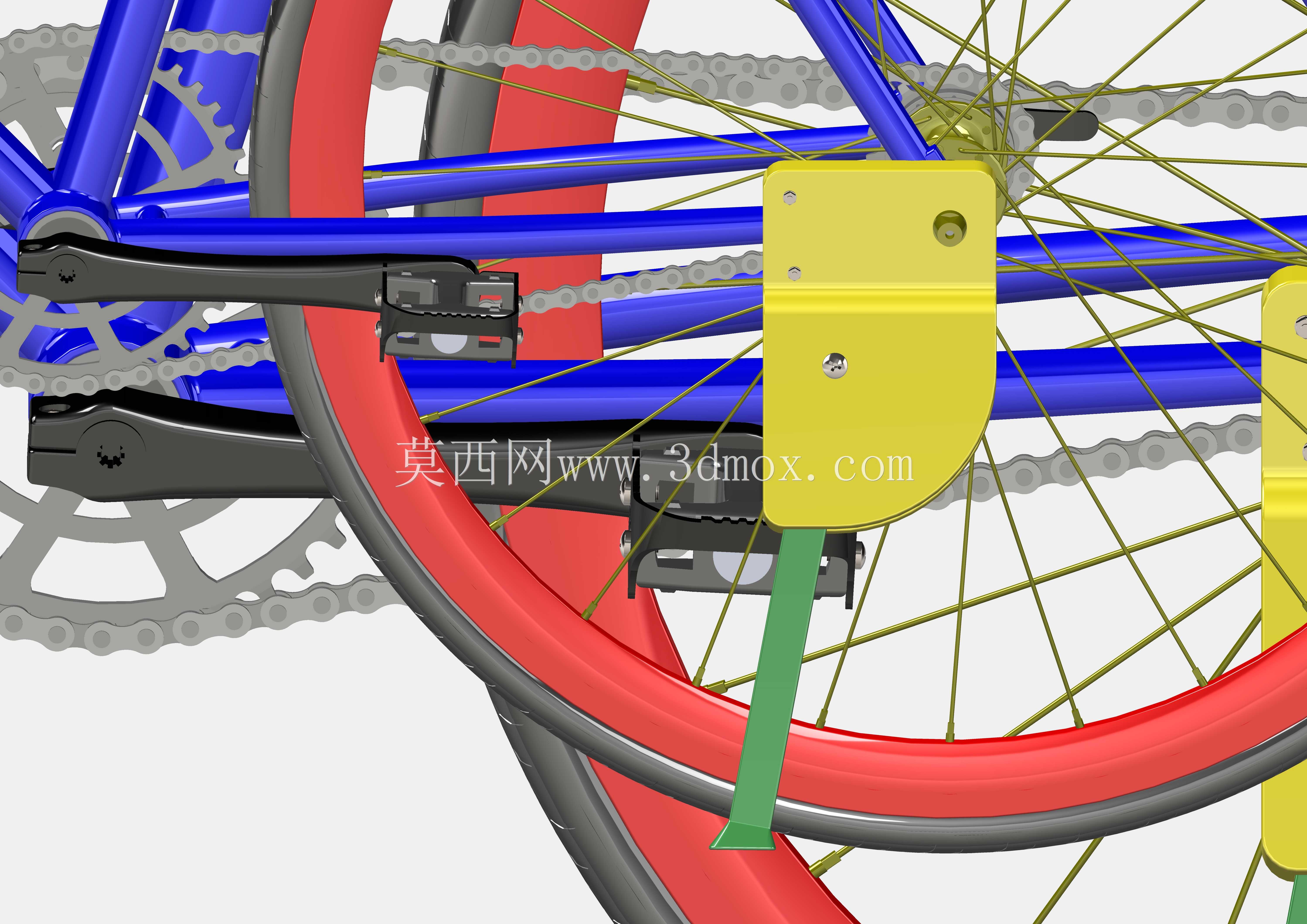

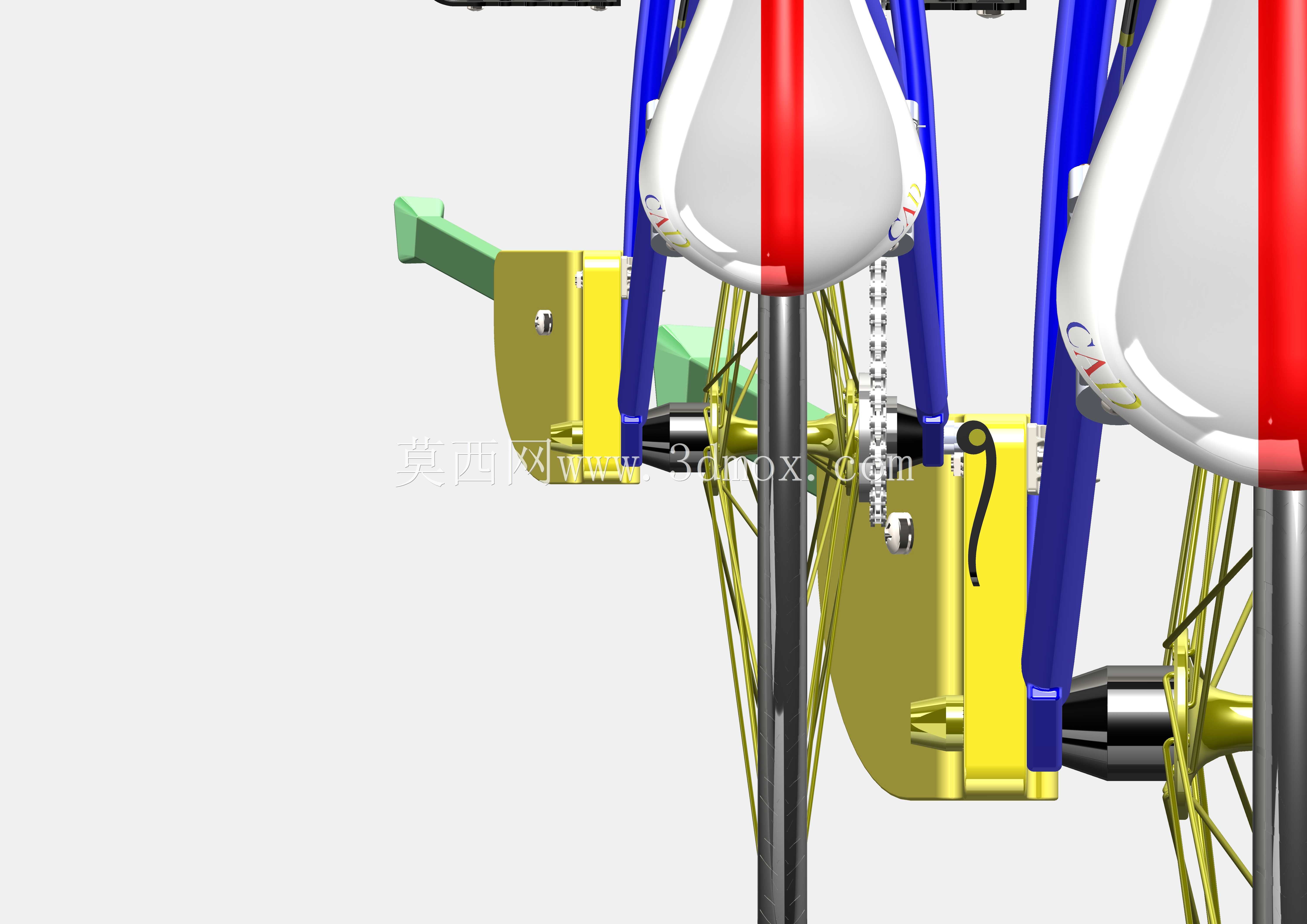

从功能特性来看，这款脚撑收起时完全贴合车架后下叉轮廓，不会超出车把与脚踏的横向宽度，骑行过程中不会与骑行者腿部、路面凸起物发生剐蹭，支撑状态下通过腿部轻触即可完成解锁与撑出操作，无需弯腰手动扳动，操作逻辑贴合日常骑行的使用习惯。支撑脚的触地端做了加宽防滑脚垫设计，在瓷砖、柏油、松软土路等不同路面条件下都能提供足够的支撑摩擦力，避免车辆停放时出现侧滑倾倒。结构内部的铰接转轴处设置了阻尼限位结构，不会因为车辆颠簸出现支撑件自动下落的问题，同时支撑长度预留了15mm的调节余量，用户可根据自身车型的后轮离地高度微调支撑长度，保证车辆停放时的重心稳定，不会因为支撑角度过陡或过平出现倾倒风险。

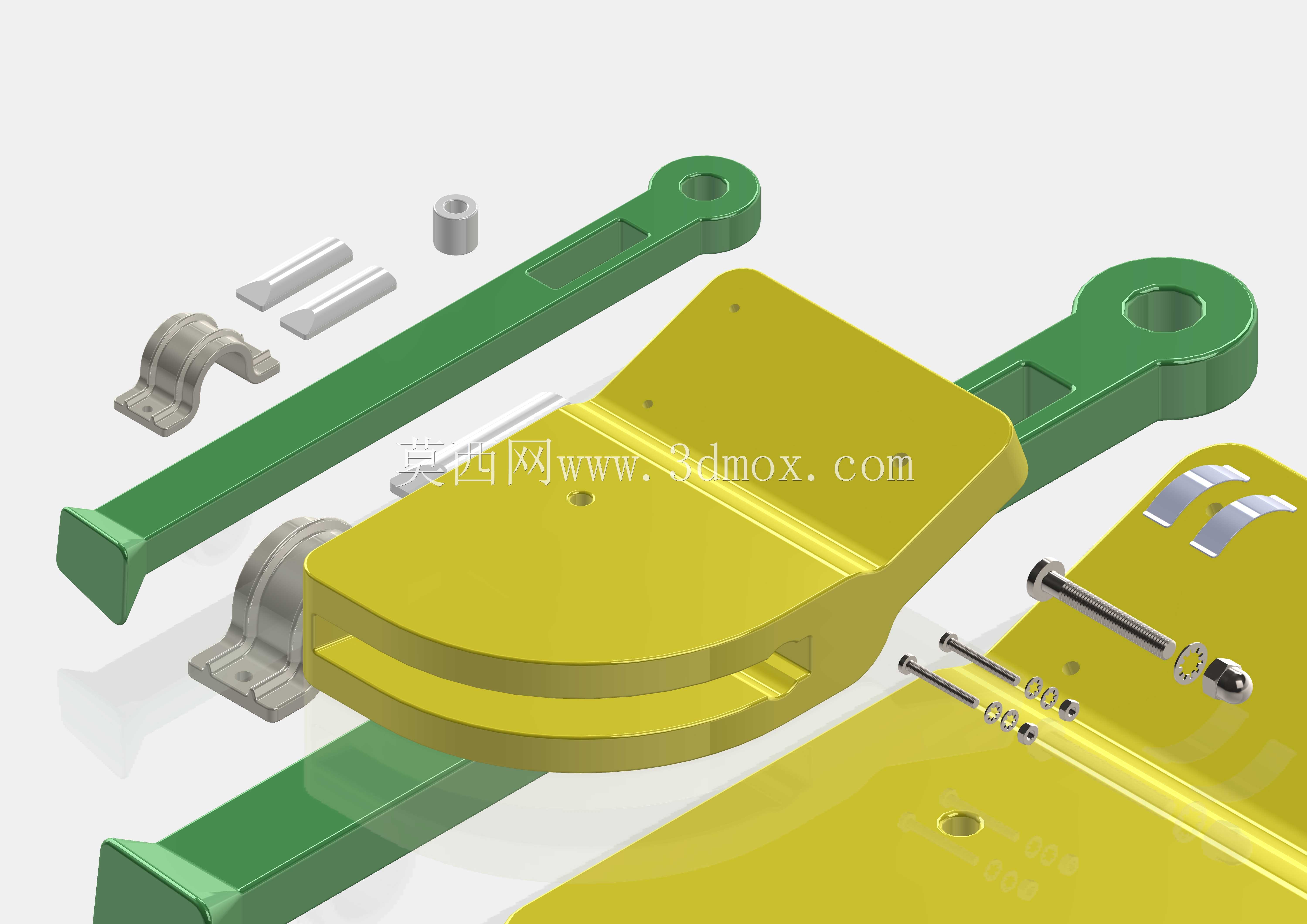

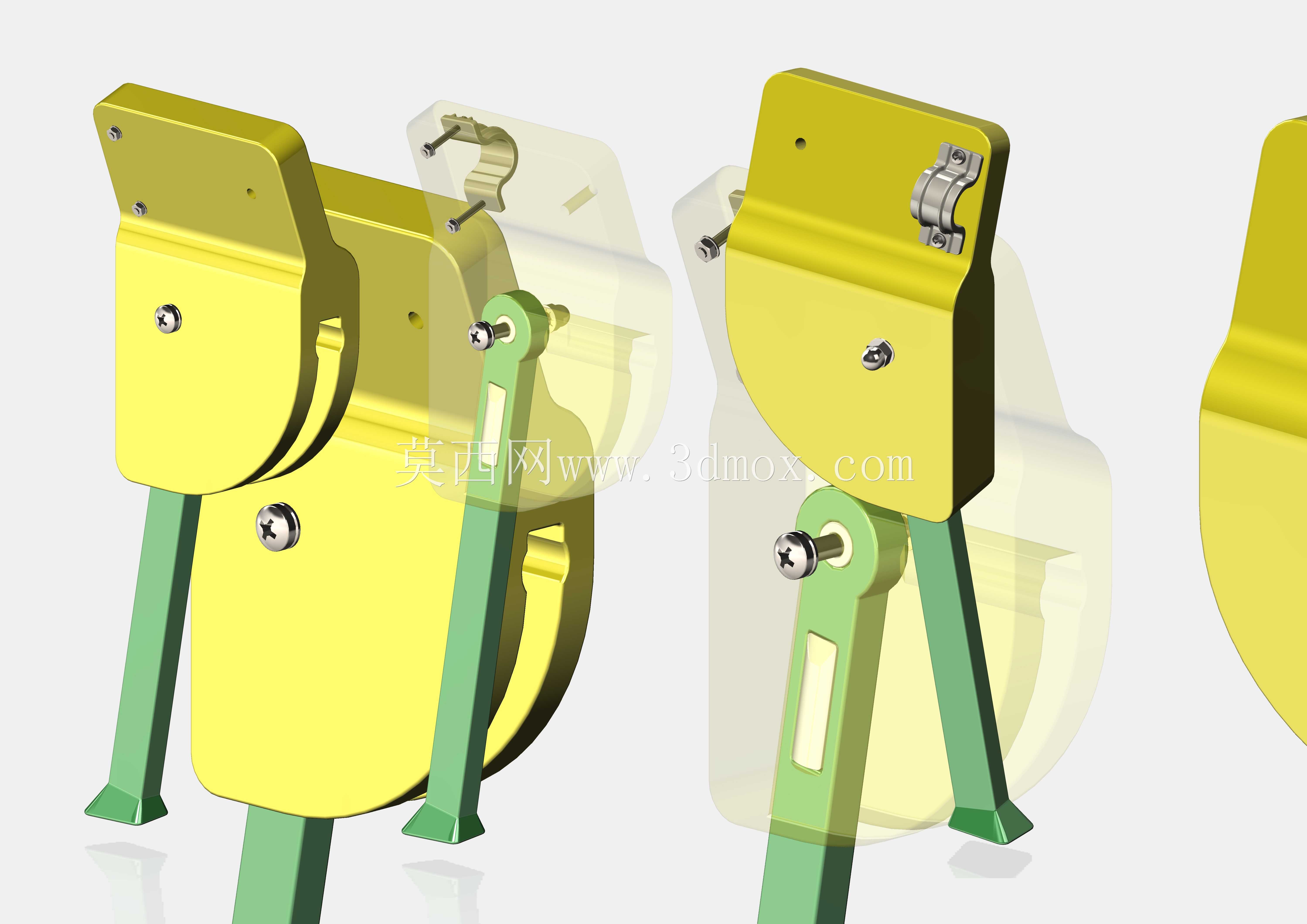

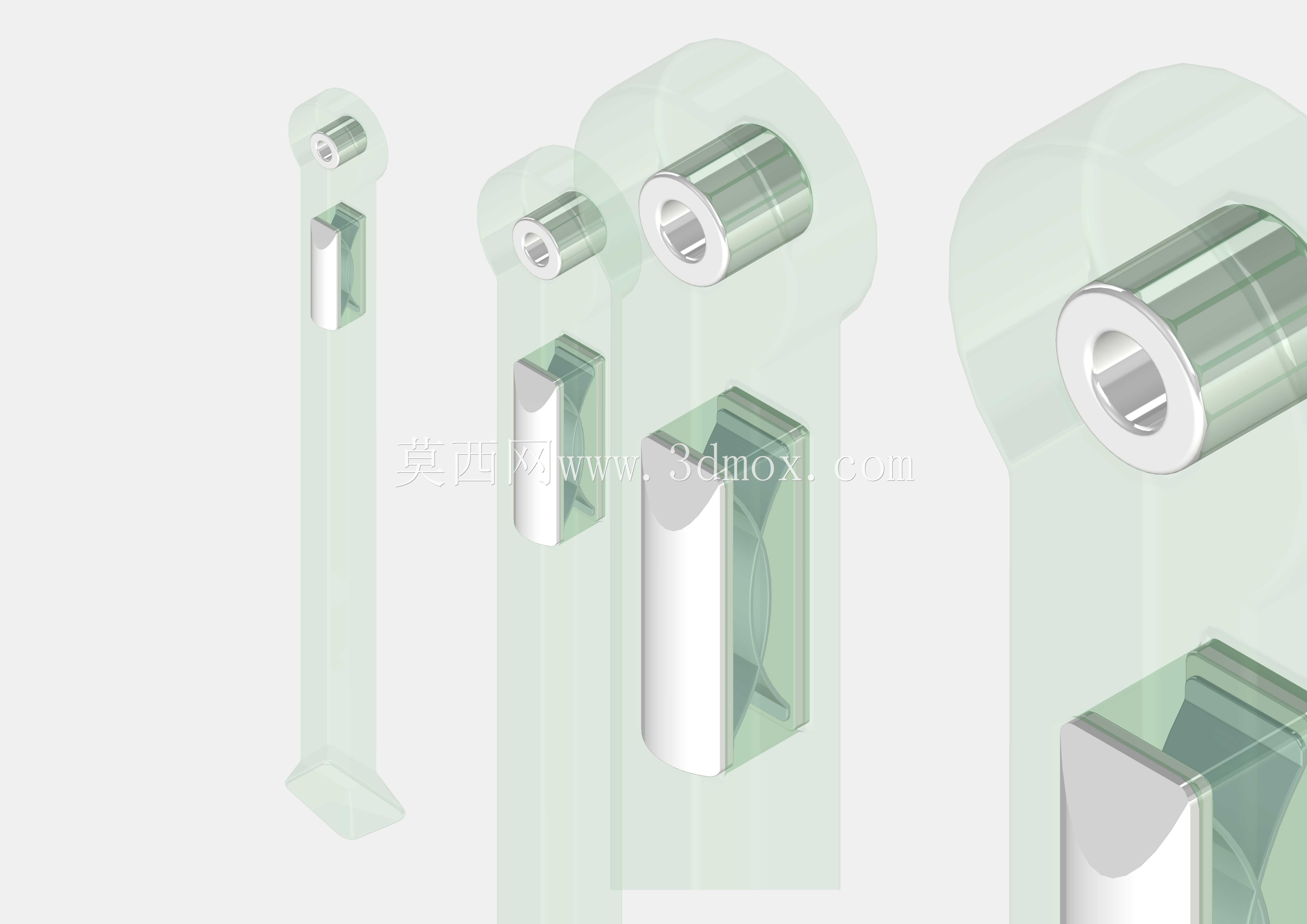

在结构强度设计上，考虑到日常使用中可能出现的车辆倚靠、外力触碰等情况，主体支撑臂采用一体弯折的金属结构，受力路径从触地点直接传递到车架夹持位置，没有多余的受力薄弱点，整体承重上限可满足整车加上随车挂载行李的总重量需求，不会因为长期承重出现结构弯曲变形。铰接位置的锁止机构采用弹性卡销设计，锁止状态下没有多余旷量，收起和展开的操作力度经过调校，既不会因为力度过大导致操作费力，也不会因为力度过小出现意外解锁的问题。
