推拉式快速夹钳工装夹具结构设计

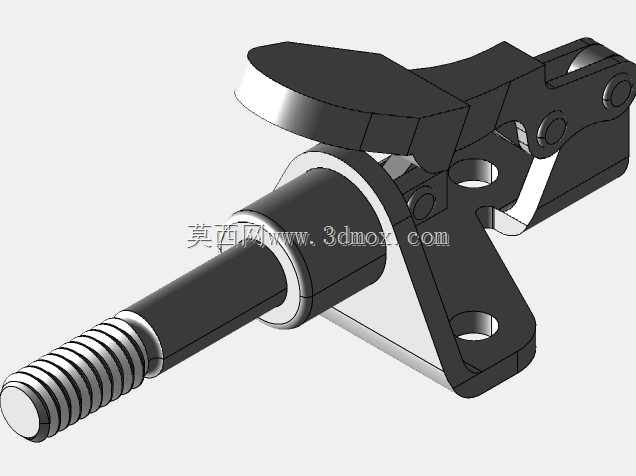

在工装夹具的实际应用场景里，推拉式夹钳是小批量工件装夹、治具定位工位上出镜率极高的标准件，不管是电子装配线的PCB板定位、焊接工装的工件固定，还是机加工工序里的毛坯件侧向压紧，都能看到这类结构的身影。和常见的垂直压把式夹钳不同，这款推拉拨动夹的施力方向沿活塞杆轴向输出，更适合需要直线推拉锁紧、侧向抽芯或者顶紧定位的工位，不会像下压式夹钳那样在工件上方留下操作干涉空间，对需要预留上方作业通道的工装场景适配性更好。

从结构设计逻辑来看，这套夹钳采用了肘节过死点锁紧的核心原理，扳动上方的拨动手柄时，内部的连杆机构会越过力的死点位置，此时即便活塞杆受到轴向的反向推力，夹钳也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，不需要额外施加持续的外力维持，手动操作的手感反馈清晰，手柄扳动到锁紧位置时会有明确的到位触感，能避免操作人员误判锁紧状态。活塞杆前端加工有标准外螺纹段，用户可以根据实际装夹需求自行搭配压头、挡块或者定制接触端头，螺纹段的长度预留了足够的调节余量，能适配不同厚度工件的顶紧行程需求，不需要额外加工转接件就能完成基础适配。

安装边界上，夹钳的底座采用了带两个安装孔的弯折支架结构，安装孔的孔位间距、孔径都适配行业通用的安装标准，不管是直接锁在铝型材工装上，还是固定在钢板焊接的工装基板上，都不需要额外做非标转接板，底座的弯折角度经过计算，能保证手柄扳动时的操作空间足够，不会和安装面发生剐蹭干涉。活塞杆的伸出端做了光杆导向段，和支架上的导向孔配合，能保证活塞杆伸缩时的同轴度，避免长期使用后出现活塞杆偏磨、锁紧卡滞的问题，导向段的长度覆盖了整个行程范围，即便活塞杆完全伸出，也有足够的配合长度保证侧向受力时不会出现别劲的情况。

在实际选型适配时，这类夹钳的锁紧力输出稳定，手动操作的扳动力小，操作人员单手就能完成锁紧和松开的动作，相比螺栓压紧的方式，装夹效率能提升数倍，而且重复定位的一致性更好，不会因为操作人员的拧紧力度差异导致工件装夹位置偏移。夹钳的所有活动铰接点都预留了转动间隙，同时做了限位结构，避免手柄扳动过位导致内部连杆脱出，日常使用时只需要定期在铰接点加注少量润滑脂，就能长期维持顺畅的操作手感，适合在车间多粉尘、少量切削液飞溅的工况下使用，结构件的刚性足够承受常规工装装夹的冲击力，不会因为频繁操作出现结构变形或者锁紧失效的问题。
