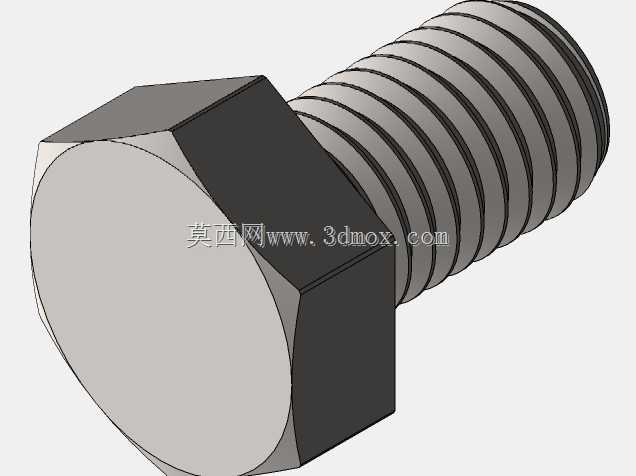

外六角M12螺栓紧固连接件结构设计

在各类机械装配场景中，外六角M12螺栓是应用频次极高的紧固元件，从普通钢结构框架拼接、工业设备机壳固定，到自动化生产线机架组装、工装夹具的部件锁紧，都能见到这类标准紧固件的身影。这类螺栓的核心作用是通过螺纹副的咬合作用，在被连接件之间提供稳定的轴向压紧力，抵消设备运行过程中产生的振动、冲击载荷，避免连接部位出现松脱、错位，保障整套设备结构的刚性与运行稳定性。

设计这类螺栓时，首先要匹配M12公制粗牙螺纹的通用啮合参数，螺纹段的牙型角、螺距严格遵循通用紧固件公差要求，保证和对应规格螺母、预制螺纹孔的互换性，不需要额外定制适配配件，现场装配时可直接选用市售标准件完成锁紧。六角头部的对边尺寸、厚度设计充分考虑了常规扳手的操作空间，不管是使用活动扳手、套筒还是梅花扳手，都能找到合适的施力角度，在狭窄的装配空间内也能完成拧紧操作，头部下端的承压面做了平整处理，拧紧时不会刮伤被连接件表面，同时能保证压紧力均匀分布在接触面上，避免局部应力集中压坏基材。

从安装边界来看，这类螺栓的光杆段长度可根据不同被连接件的总厚度灵活适配，装配时需要在被连接件上预制直径13mm左右的穿过孔，预留足够的安装间隙避免干涉，六角头部的外接圆直径约18mm，设计安装位时需要预留至少20mm的扳手操作空间，保证拧紧工具可以顺利套入头部完成扭矩施加。螺纹段的长度设计要保证拧紧后露出螺母2-3个螺距，既保证螺纹啮合长度足够提供可靠的锁紧力，也不会因为螺纹过长干涉其他部件的运动轨迹。

在实际选型应用中，这类螺栓可搭配平垫、弹垫或者防松螺母使用，在振动幅度较大的设备上，通过弹垫的弹性张力或者防松螺母的阻尼结构，进一步提升连接可靠性，避免长期运行下螺纹副自松脱。螺栓的杆部和头部过渡位置做了圆角处理，减少应力集中现象，在承受交变载荷的连接场景下，能有效降低过渡位置的断裂风险，提升紧固件的疲劳寿命。不同于定制化的异形连接件，这类标准螺栓的结构经过长期工业应用验证，受力分布均匀，采购成本低，互换性强，是机械结构连接中首选的基础紧固元件，不管是小批量的设备样机试制，还是大批量的产线设备组装，都能稳定满足紧固连接的性能要求。
