小型零件钻孔定位夹持工装结构

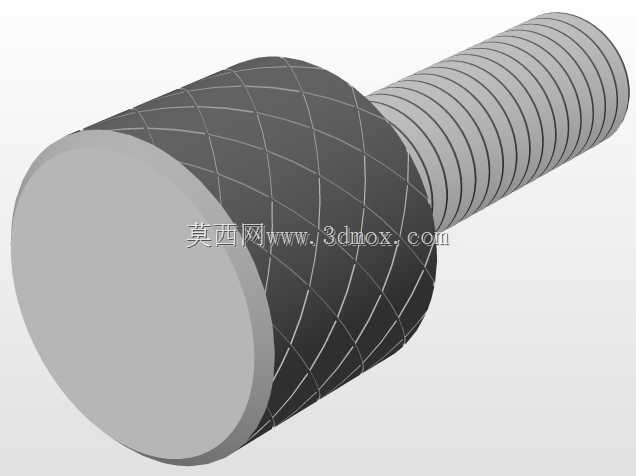

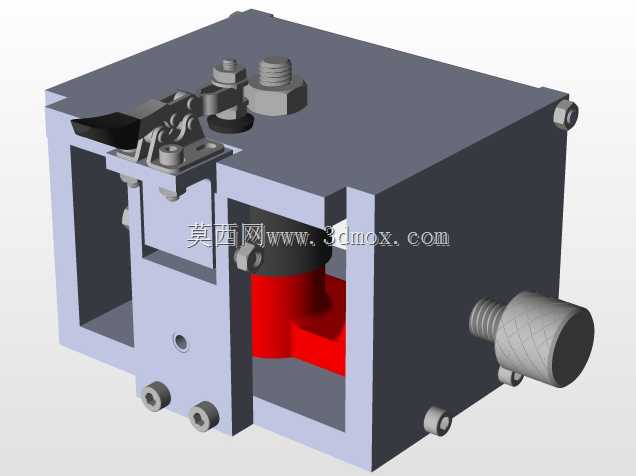

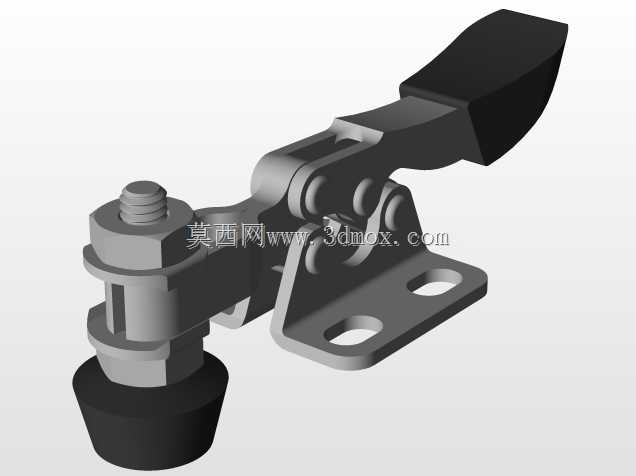

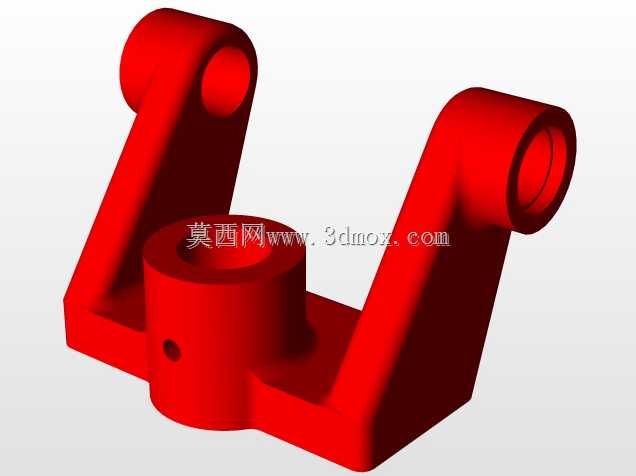

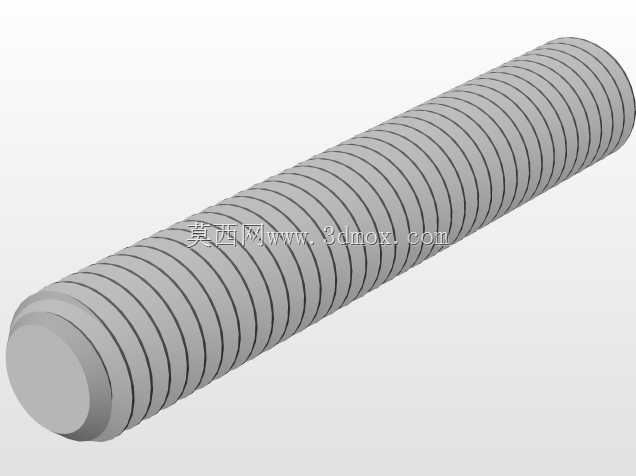

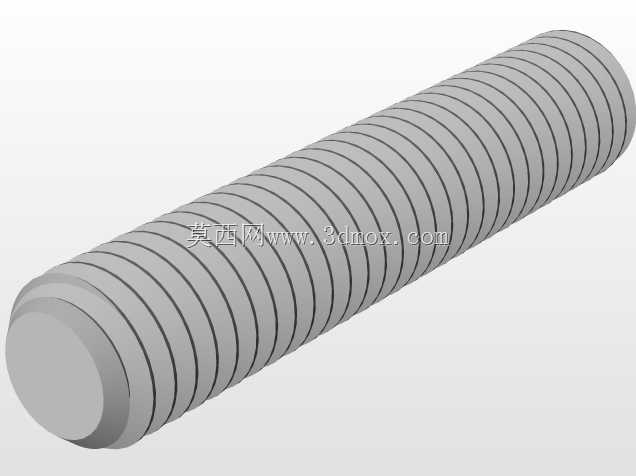

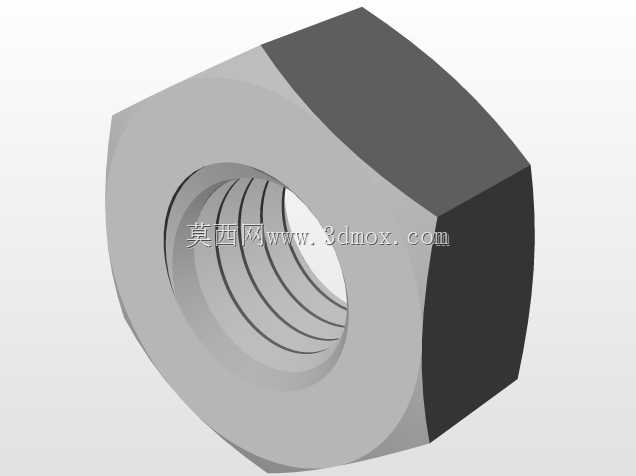

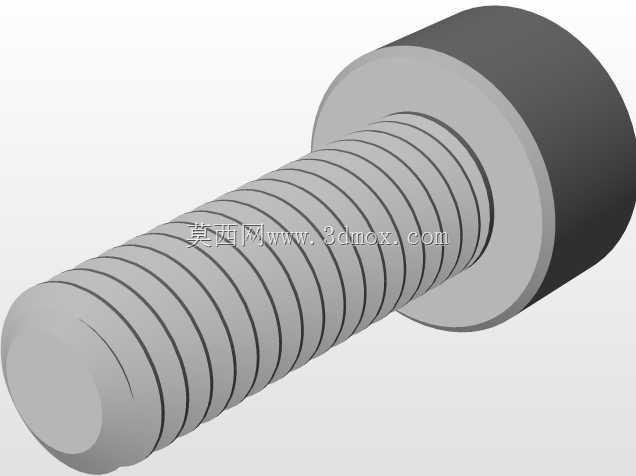

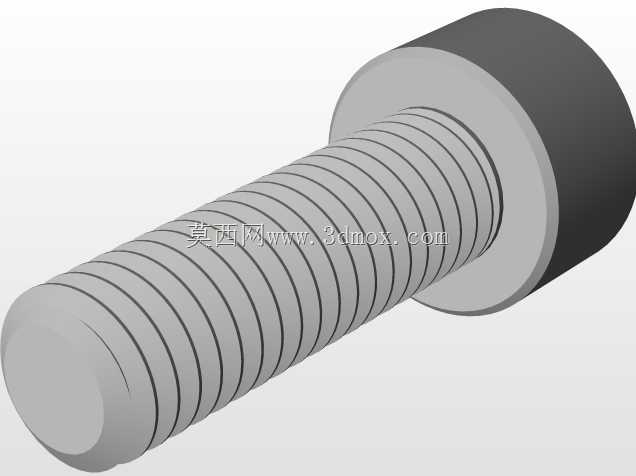

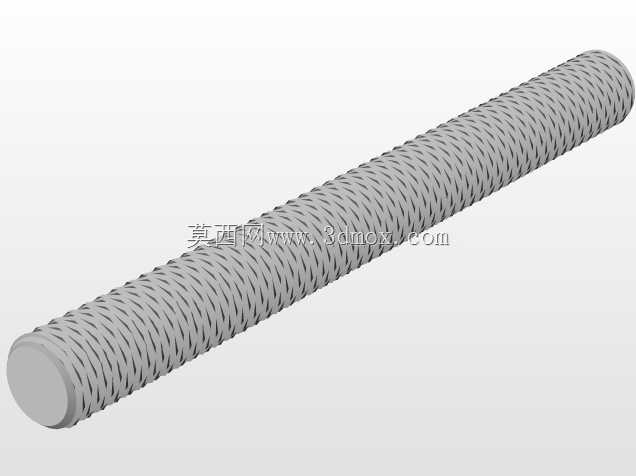

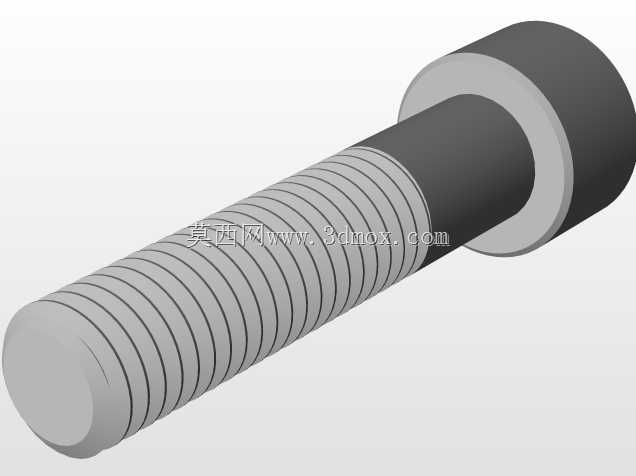

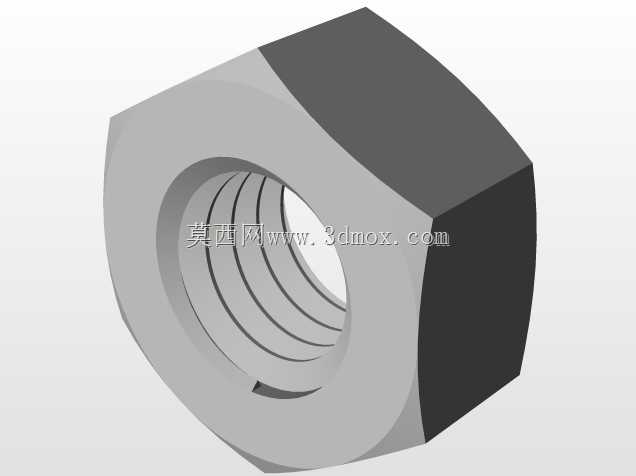

在小批量零件的机加工工序中，小型异形件的钻孔定位一直是现场操作的痛点，这类零件往往没有规则的装夹基准，直接在台钻上加工时容易出现孔位偏移、工件窜动的问题，既影响加工精度，也存在操作安全隐患，这款夹持装置正是针对这类场景设计的手动装夹结构。从结构布局来看，装置采用框架式箱体作为承载基体，整体安装边界适配常规台钻的工作台T型槽间距，不需要额外改造工作台即可完成固定，侧面设置的滚花调节螺杆可实现工件X向的初步定位，推动活动挡块将工件推至预设基准位置，顶部搭配的快速夹钳负责垂直方向的压紧，夹钳压头位置预留了调整余量，可根据工件的实际高度微调压合行程，避免压伤工件表面。装置内部的红色避让区域是专门针对钻孔工序设计的排屑与钻头过让空间，加工时钻头穿透工件后不会触碰工装基体，既保护刀具，也能让切屑顺着预留空腔下落，不会堆积在装夹定位面上影响后续装夹精度。设计过程中优先简化了操作逻辑，整个装夹过程不需要额外工具，操作人员单手即可完成定位、夹紧、拆卸的全流程，单工位装夹耗时控制在数秒内，适配小批量多批次的零件加工节奏。框架基体上预留的多个安装孔位，既可以将整个装置固定在钻床工作台，也能根据加工需求更换不同规格的定位挡块，拓展适配不同外形尺寸的小型零件，不需要重新制作整套工装。结构上没有采用复杂的气动或液压元件，全部为机械结构，日常维护只需要定期给铰接点和调节螺杆添加润滑脂即可，不存在易损的电子或气动元件，适合车间多粉尘、多切削液的恶劣加工环境。定位基准面经过磨削处理，平面度控制在合理公差范围内，保证每次装夹的工件位置一致性，钻孔的位置度可以满足常规小型零件的加工要求，不需要后续额外的铰孔修正工序。
