硬盘驱动器磁体装配拉磁作业夹具

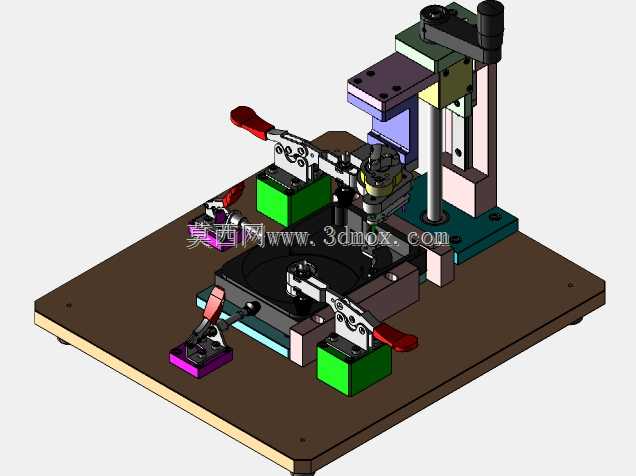

在硬盘驱动器精密组装产线中，磁体装配是直接影响硬盘磁头运行稳定性、数据读写可靠性的核心工序，这款拉磁夹具正是针对该工序的作业痛点开发的专用工装。整套夹具以酚醛树脂绝缘底板作为安装基座，底板边缘做倒角处理避免作业剐蹭，整体安装边界控制在400mm×300mm范围内，可直接嵌入现有装配流水线的标准工位台，无需额外改造工位台面结构，适配多数电子组装车间的工位布局要求。夹具集成三组快速夹钳作为手动压紧执行件，夹钳手柄包覆红色防滑绝缘套，单组夹钳压紧行程12mm，压紧力可通过夹钳尾部的调节螺母在50N-120N区间微调，既能保证待装硬盘壳体的定位牢靠，又不会因压力过大造成硬盘铝合金壳体变形、内部盘片受压损伤。夹具中部设置仿形定位槽，槽型完全匹配3.5英寸机械硬盘的壳体轮廓，定位公差控制在±0.05mm以内，硬盘放入后无需额外调整即可对准磁体安装位，可大幅降低作业员的对位辅助时间。定位槽周边设置的两组绿色块状限位座为永磁体预定位结构，座体采用非导磁铝合金加工，表面做硬质阳极氧化处理耐磨抗刮，可将待装配的磁钢预先固定在指定取料位，避免磁钢因自身磁力吸附错位，同时减少作业员取放磁钢时的磁力夹手风险。夹具上部的立式导向压装单元采用直线光轴配合线性轴承做运动导向，压头端面镶嵌聚氨酯缓冲垫，压装行程25mm，压头下行到位后可将磁钢精准压入硬盘壳体的预设安装槽内，压装同轴度误差不超过0.03mm，完全满足硬盘磁体装配的形位公差要求。整套夹具无需外接气源、电源，纯手动操作即可完成全部作业流程，维护成本极低，适合小批量多批次的硬盘组装、返修作业场景。设计过程中充分考虑了作业员的操作动线，所有夹钳手柄、操作件均布置在作业员正面伸手可及的范围内，操作时无需侧身或抬臂过高，单工位作业节拍可控制在8秒以内，相比无工装的纯手动装配，作业效率提升60%以上，同时磁体装配合格率可稳定控制在99.5%以上，有效减少因磁体装配错位导致的硬盘报废问题。夹具所有金属结构件均做发黑防锈处理，非导磁部件占比超过85%，可避免磁钢装配过程中因工装导磁造成的磁体偏斜、磁力衰减问题，保障磁体装配后的磁性能符合硬盘设计要求。
