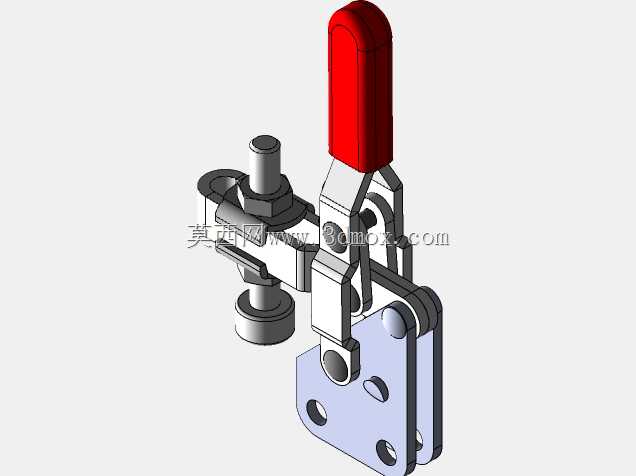

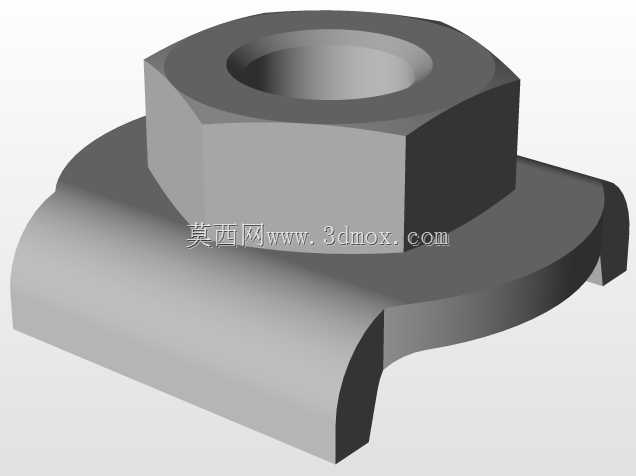

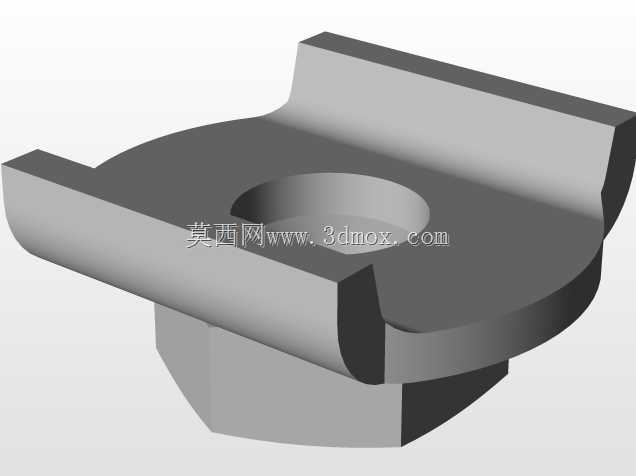

垂直式快速夹钳压紧机构三维结构

在工装夹具设计、非标自动化产线搭建、小型工件焊接定位、PCB板测试治具、木工拼合作业、五金件铣削装夹等场景里，这类垂直式快速夹钳是应用频次极高的手动压紧元件，相比传统螺栓压紧、凸轮压紧结构，它的操作效率能提升数倍，单次压紧与释放动作仅需扳动操作手柄即可完成，无需额外工具辅助。从结构原理来看，这款夹钳采用肘节死点锁紧设计，当手柄扳动至垂直闭合位置时，连杆机构越过力学死点，此时即便压紧端受到工件的反向顶推力，机构也不会自行松脱，能持续输出稳定的压紧力，不会因为加工过程中的振动、冲击出现夹紧失效的问题。设计这款夹钳的三维结构时，首先要明确安装边界：底座采用带安装孔的板式结构，三个安装孔的孔位间距适配常规治具底板的安装孔系，可直接通过内六角螺栓固定在工装台板上，不需要额外加工转接板，降低治具的加工成本。压紧端的压头采用可调式螺杆结构，螺杆上配套细牙调节螺纹与锁紧螺母，可根据不同工件的压紧高度差调整压头伸出长度，适配不同厚度工件的装夹需求，压头端部采用尼龙嵌件设计，避免硬接触刮伤工件表面，针对表面质量要求高的铝件、塑胶件、喷涂件装夹场景也能适用。操作手柄部分包覆红色防滑绝缘套，既可以增大手部握持的摩擦力，在频繁操作时减少手部磨伤，也能在带电测试治具场景下起到基础绝缘防护作用。夹钳的各铰接销轴处都预留了润滑间隙，长期使用时可定期注入润滑脂降低铰接磨损，延长夹钳的使用寿命。从受力角度设计时，要保证各连杆的截面强度匹配额定压紧力，避免夹紧状态下连杆出现弯曲变形，同时要控制手柄的操作力矩在普通人单手可轻松操作的范围内，不会出现扳动手柄需要过度施力的问题。在实际选型应用时，要注意夹钳的张开行程，保证手柄打开后压头的抬升高度足够工件取放，不会出现工件装卸时与压头发生干涉的情况，同时要根据工件所需的压紧力选择对应规格的夹钳，避免选型过小导致压紧力不足，或是选型过大造成夹钳体积冗余、占用过多工装安装空间。这类夹钳的三维结构建模时，各运动副的配合关系要完全还原实际铰接状态，可直接用于工装的干涉检查、运动仿真，提前验证夹钳安装后与周边工装部件、工件的空间位置是否存在冲突，减少工装加工后的现场整改工作量。
