6X40规格弹性开口销夹紧固定结构

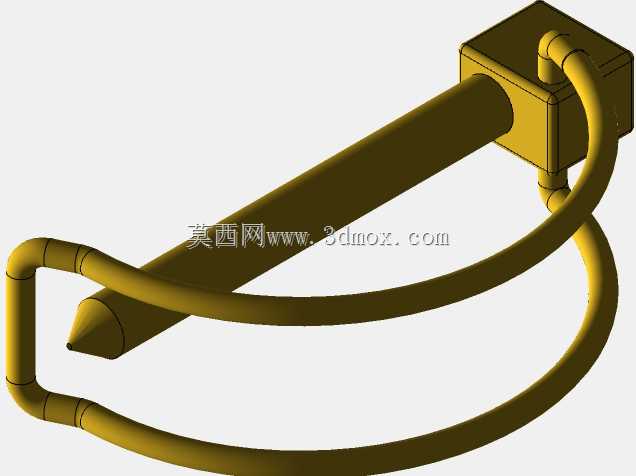

日常做设备装配、工装治具调试的时候，经常会遇到需要快速装拆、同时要保证径向定位不窜动的连接场景，比如小型工装的快换压头、线束支架的临时固定、薄壁管件的轴向限位，这类场景如果用螺栓紧固，拆装效率太低，用普通圆柱销又容易因为振动松脱，这款6X40规格的弹性夹销结构，就是针对这类轻载快装场景设计的。整个结构的核心是利用环形弹性臂的形变来提供夹紧力，主体直杆段直径6mm，整体有效工作长度40mm，安装的时候只需要在对应基体上加工直径6mm的直孔，不需要额外加工螺纹或者卡槽，把直杆段插入孔内之后，尾部的环形弹性臂会自然卡在基体的外侧端面，不需要额外的锁紧件就能实现轴向固定，相比传统的开口销，这款结构的环形臂和被固定件的接触面积更大，不会因为局部压强过大刮伤薄壁零件的表面，也不会在振动工况下因为接触点磨损出现松脱。设计的时候特意把直杆段的头部做了小角度的锥面导向，装配的时候不需要严格对孔，顺着锥面就能顺利插入安装孔，哪怕是盲孔安装场景，只要孔深大于38mm就能完全装到位，不会出现顶死装不到位的情况。尾部的方形基座是用来和操作端配合的，需要拆卸的时候，只需要用手指或者平口钳夹住方形基座向外拉，弹性臂发生形变收拢就能顺利拔出，不需要额外的拔销工具，在频繁换型的工装工位上，能大幅减少拆装辅助时间。环形弹性臂的弯曲半径做了优化，反复拆装形变的时候不会出现应力集中断裂的情况，正常工况下反复装拆上千次也能保持足够的夹紧力，不会出现弹性衰减夹不紧的问题。另外整个结构没有多余的突出棱角，安装之后不会和周边的运动部件发生干涉，在狭小的设备内部空间也能布置，不管是用来固定小型传感器的安装支架，还是用来限位气动管路的接头，或者是作为小型盖板的快拆固定件，都能适配。和普通的R型销相比，这款夹销的直杆段和安装孔的配合间隙更小，定位精度更高，不会出现销子在孔内晃动的情况，对于有一定同轴度要求的轻载连接场景，也能满足定位需求。
