立式车床用自定心四爪卡盘结构设计

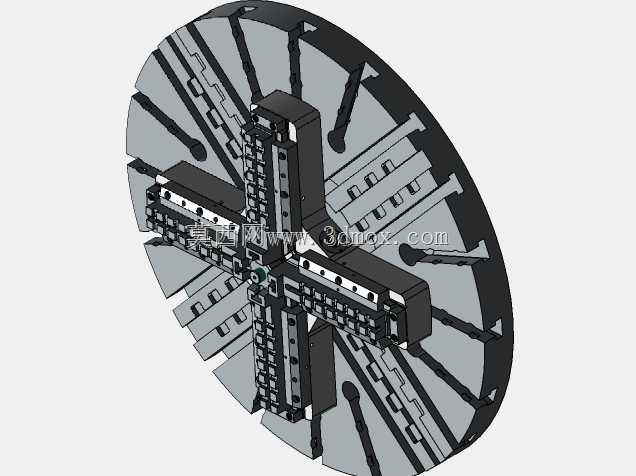

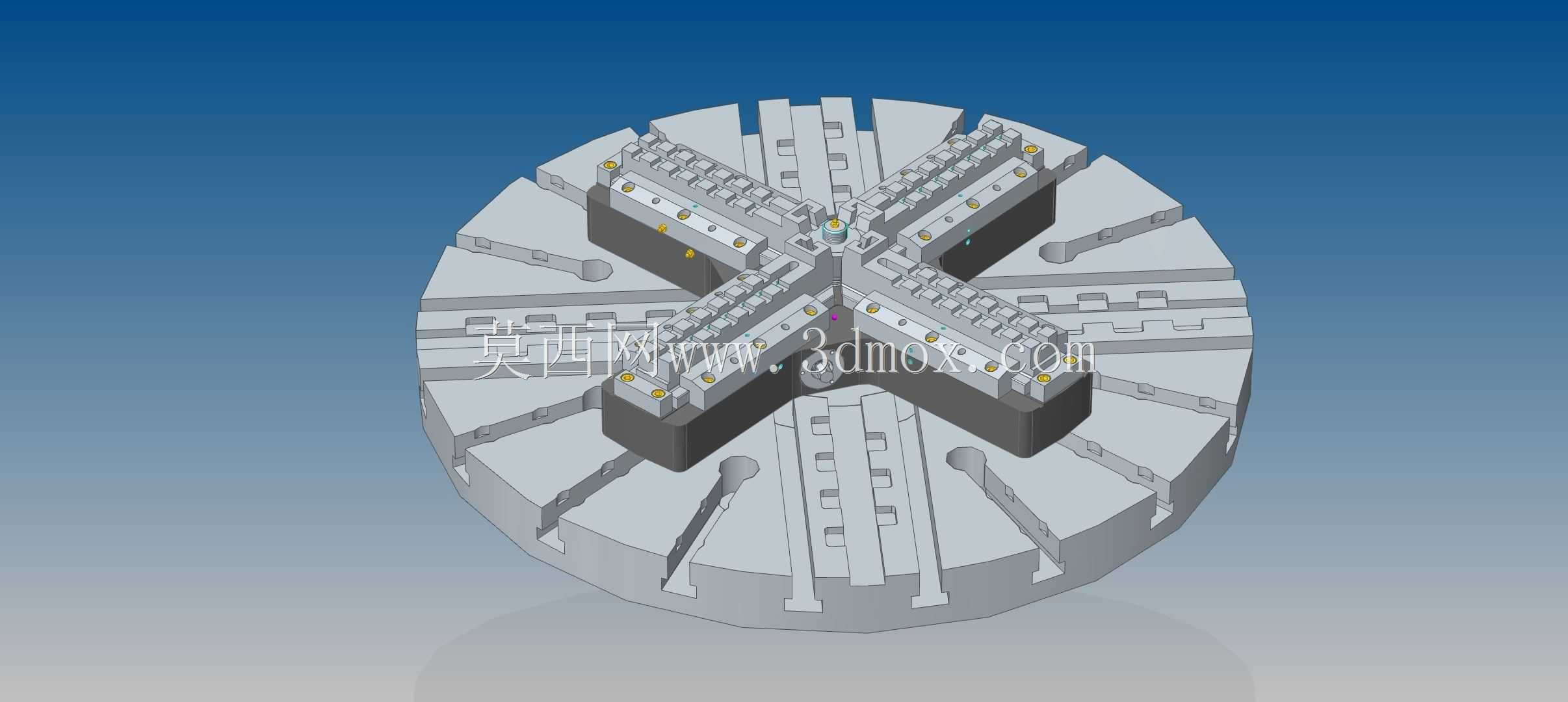

在重型回转类零件加工场景中，立式车床承担着大直径盘类、筒类工件的车削加工任务，而卡盘作为直接连接工件与机床主轴的核心工装，其定心精度、装夹刚性、制造成本直接决定了加工效率与成品质量。这款针对VTL类立式车床设计的自定心卡盘，从中小加工车间的实际使用需求出发，没有追求过高的冗余精度指标，而是把设计核心放在易加工、低成本、满足常规粗精加工装夹需求上。从结构布局来看，卡盘采用十字分布的四爪同步驱动结构，区别于普通三爪卡盘的三点装夹，四爪十字布局在装夹方形、异形以及大直径薄壁工件时，能够提供更均匀的夹持力，减少薄壁件装夹变形，同时四个卡爪沿径向同步移动，保留了自定心卡盘装夹效率高的优势，不需要像四爪单动卡盘那样逐爪找正，大幅缩短大工件装夹辅助时间。卡盘基体采用整体圆盘式结构，背部设置与立式车床主轴端匹配的止口与连接螺栓孔位，安装时可直接贴合主轴法兰端面，通过止口保证同轴度，安装边界适配常规中型立式车床的主轴接口尺寸，不需要额外制作过渡连接盘，降低现场改装成本。卡爪部分采用分体式滑座设计，滑座与基体上的径向导轨槽配合，通过内部的螺杆传动结构实现同步进给，导轨面预留了润滑脂注油通道，日常维护时可直接从卡盘外侧注油嘴加注润滑脂，减少滑动面磨损，延长工装使用寿命。卡爪的夹持面设计了可更换的硬爪接口，用户可根据加工工件的材质、直径范围更换不同行程、不同齿形的卡爪，不需要整体更换卡盘本体，进一步降低长期使用成本。设计过程中对卡盘基体的减重槽做了优化，在保证整体刚性、满足最大装夹重量要求的前提下，在非受力区域铣削出均匀分布的减重槽，既降低了卡盘自身重量，减少主轴端的静载荷，也方便吊装转运时的绳索固定。不同于高端进口卡盘复杂的密封与微调结构，这款卡盘所有传动零件都采用常规机加工工艺即可生产，没有特殊的形位公差要求，普通具备车、铣、钻加工能力的车间即可完成自制，非常适合设备维修自主改造、小型工装自主生产的场景使用。在实际加工场景中，这类卡盘可覆盖常规法兰盘、制动鼓、电机壳、大型齿轮坯等回转类零件的装夹需求，装夹时四个卡爪同步收拢，自动完成工件中心找正，对于批量加工的同规格工件，一次调整卡爪行程即可完成连续装夹，相比单动卡盘找正效率提升60%以上，同时十字布局的夹持点能够抵消大工件车削时的径向切削力，减少加工过程中的工件振颤，提升端面与外圆的加工表面质量。
