修正带内部传动结构外观一体化设计

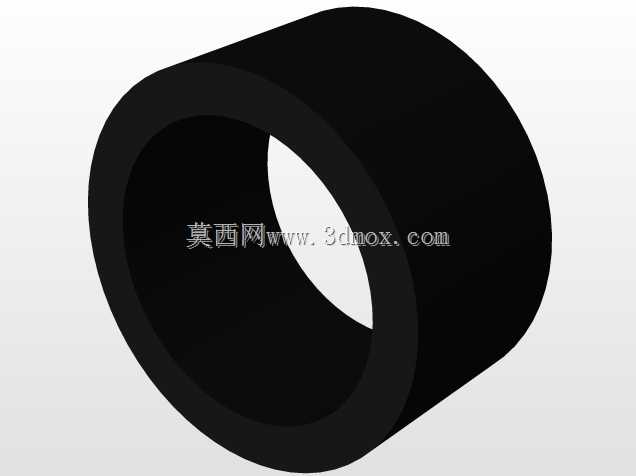

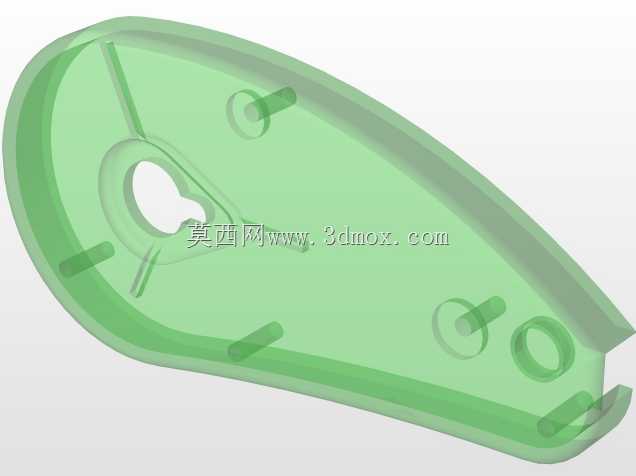

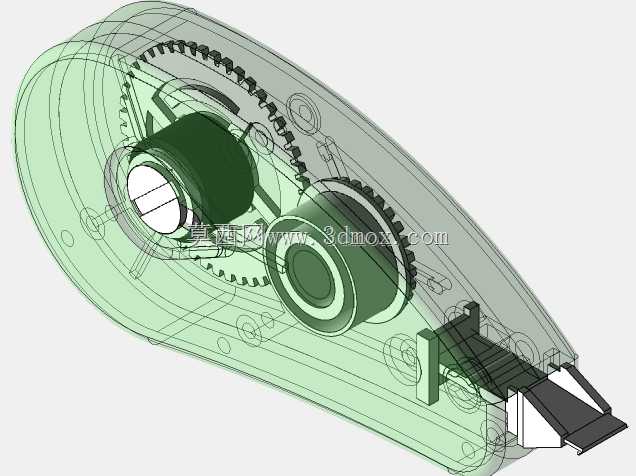

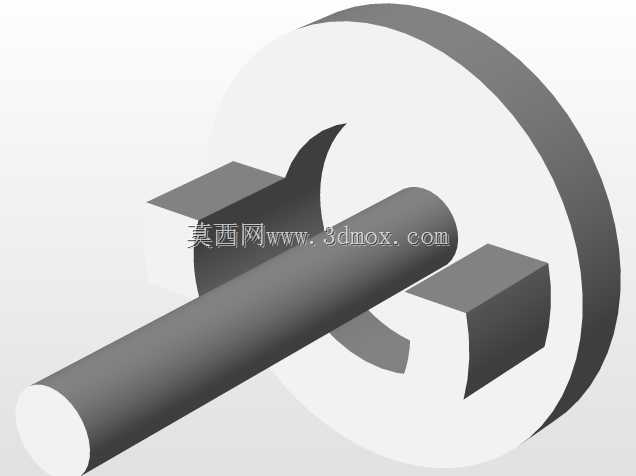

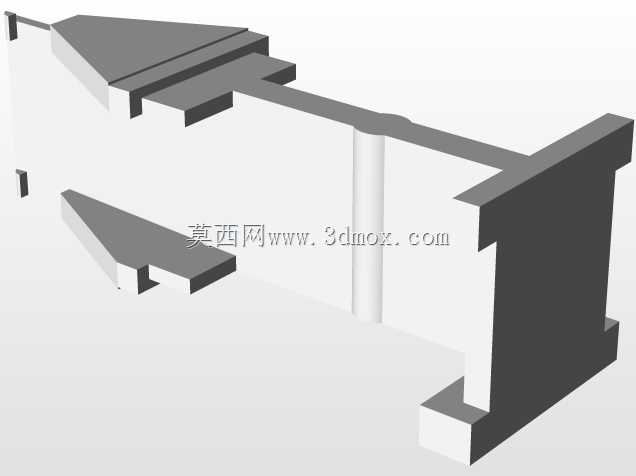

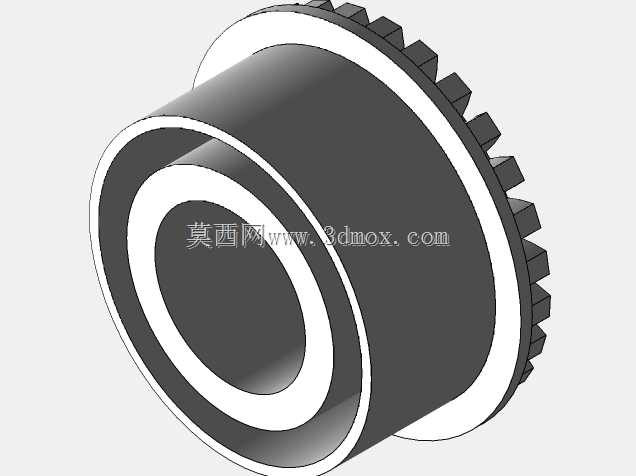

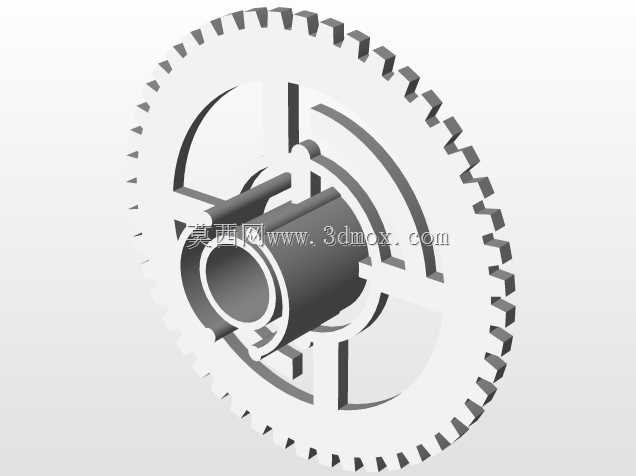

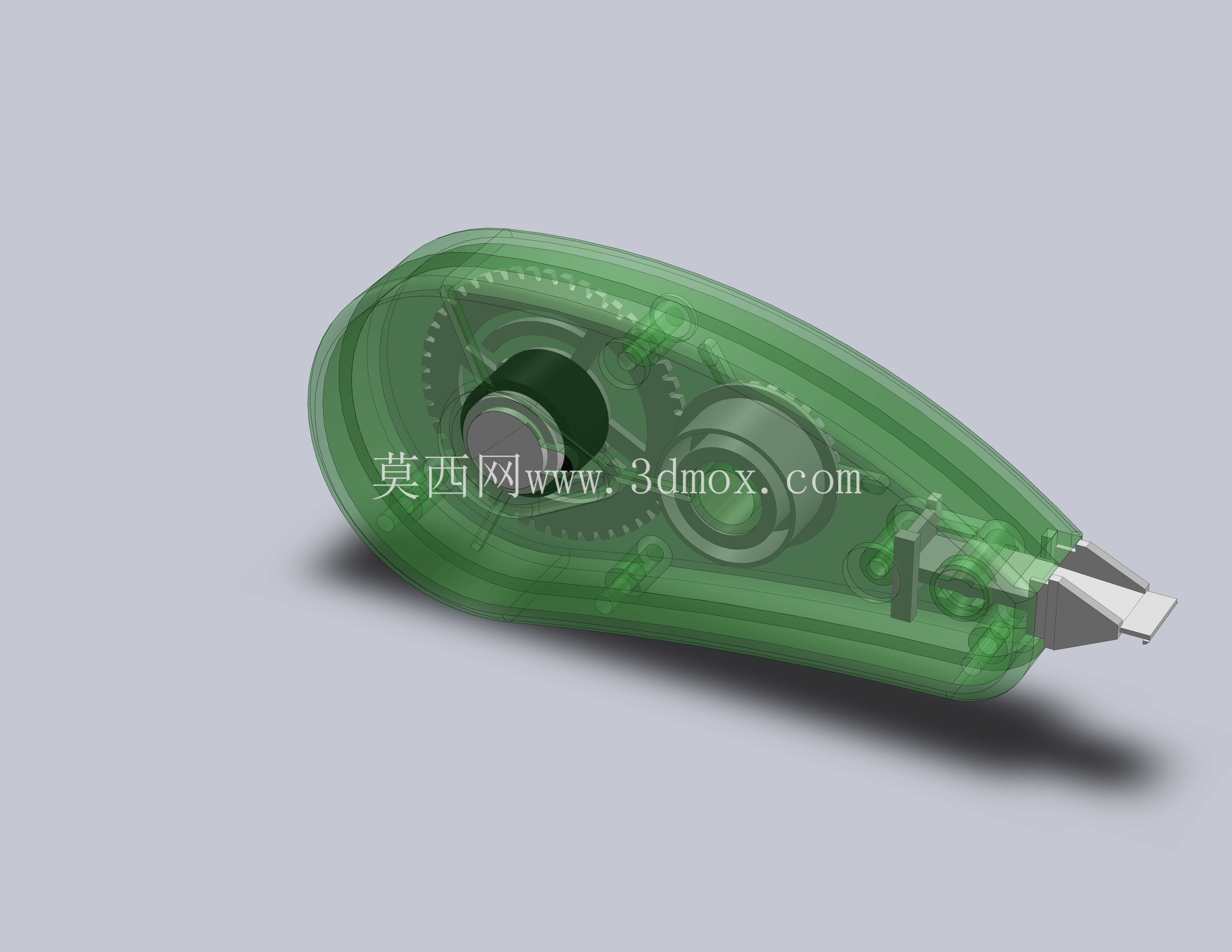

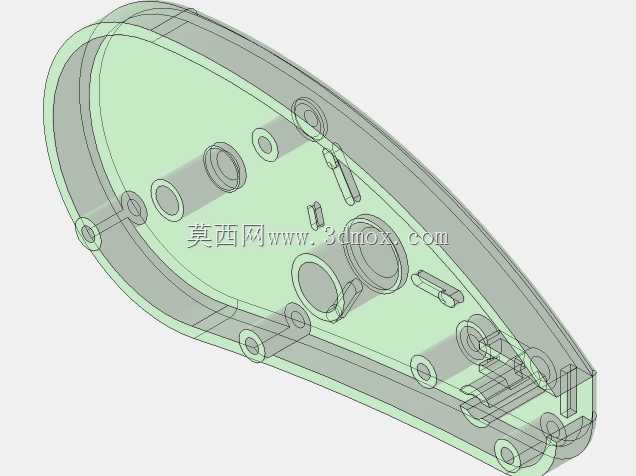

日常办公与学生场景中高频使用的修正带，其内部传动结构的合理性直接决定出带顺滑度、带芯利用率与握持手感，本次设计围绕修正带的实际使用需求展开，先从手持握持的人机边界入手，整体采用流线型水滴状外轮廓，握持段厚度控制在18mm以内，整体长度适配成年人大拇指与中指的握持跨度，边缘做R3-R5的连续圆角过渡，避免长时间握持产生硌手感，外罩采用半透明材质，既可以直观观察内部带芯剩余量，也能清晰呈现内部传动结构的运行状态。内部传动系统采用渐开线圆柱齿轮啮合布局，主动轮与带芯收纳轮同轴布置，出带端的压嘴组件做15°倾角设计，贴合纸面书写时的施力角度，压嘴处设置金属导向片，减少带面与塑料结构的摩擦阻力，避免带面起皱、断带问题。设计过程中先通过实物测绘获取现有成熟修正带的核心传动参数，再对齿轮啮合间隙做优化调整，将齿轮侧隙控制在0.05-0.1mm区间，既保证转动顺滑无卡滞，也避免间隙过大导致的出带松弛、收带不及时问题。内部筋位布局围绕传动轮的安装轴做放射状布置，既提升外壳的结构强度，避免摔落时轴座开裂，也控制整体壁厚在2mm均匀区间，避免注塑成型时出现缩痕、翘曲问题。出带端的保护卡扣与外壳做一体化铰接设计，开合阻尼控制在合适区间，既可以在非使用状态下保护压嘴结构，也不会因为开合过松导致使用过程中卡扣意外弹开。带芯的安装空间做通用化适配，可兼容市面主流规格的6m、12m长度修正带芯，用户更换带芯时只需打开侧盖即可完成操作，无需拆解整体结构。传动路径上的所有转动轴位都做0.2mm的拔模斜度设计，适配注塑量产的脱模需求，轴与轮的配合间隙控制在0.03mm，保证转动灵活无窜动。整体结构没有多余的冗余零件，所有内部结构都兼顾功能实现与装配便利性，装配时可通过卡扣结构完成上下壳的固定，减少螺丝使用，降低装配工序与生产成本。半透明外壳的设计也让产品兼具科技感与实用性，用户可以直观看到齿轮传动的运行过程，也能及时观察带芯剩余量，提前做好更换准备。压嘴处的导向结构做圆弧过渡，避免尖锐边角刮伤纸面，出带张力通过齿轮传动比匹配控制，保证带面与纸面贴合时张力均匀，修正涂层可以完整转印到纸面，不会出现带面拉扯断裂、涂层脱落不均的问题。
