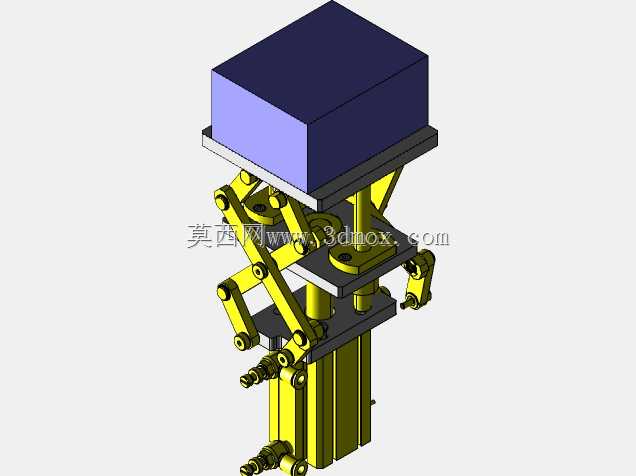

剪叉式长行程气动升降执行机构

该机构为气动驱动的长行程升降执行装置，主要应用于自动化生产线中需要大行程垂直举升、工位高度切换的作业场景，常见于电子元器件装配线的物料抬升、轻工包装线的成品托举、检测工位的工件高度适配等环节，可在有限的安装空间内实现远超常规气缸行程的垂直位移输出，解决了普通直装气缸伸出长度过大时刚性不足、易偏摆的工程痛点。从结构设计逻辑来看，该机构采用多层对称剪叉臂作为力传递与行程放大构件，剪叉臂之间通过铰接销轴连接，铰接点处配套自润滑轴套降低往复运动的摩擦阻力，底部以标准气缸作为动力输入源，气缸的伸缩动作通过中部的铰接推块带动剪叉臂组完成展开与收拢，进而带动顶部的安装平台实现垂直方向的平稳升降。顶部平台设置有标准化的安装螺孔阵列，可直接适配工装夹具、载具托盘、检测模组等不同功能的末端执行件，无需额外加工转接板即可完成对接。设计过程中充分考虑了偏载工况下的受力稳定性，剪叉臂组采用双侧对称布置结构，每侧剪叉臂的板材厚度根据额定负载的抗弯需求计算选定，导向部位加装了耐磨导向块，避免升降过程中出现横向窜动，保证平台升降的直线度偏差控制在工业作业允许的范围内。安装边界方面，该机构收拢状态下整体高度较低，可适配设备内部局促的竖向安装空间，展开后的最大行程可覆盖多数自动化工位的高度调节需求，底部安装法兰设置有长条形安装孔，可兼容不同孔距的设备机架安装需求，气源接口采用标准快插接头规格，可直接对接工厂常规的压缩空气管路，无需额外转换接头。在实际使用中，该机构可搭配磁性开关实现升降位置的信号反馈，配合电磁阀完成多位置的停留控制，相较于丝杆升降、链条升降等其他长行程升降方案，气动驱动的形式响应速度更快，维护成本更低，适合频繁往复升降的作业工况，同时剪叉结构的力放大特性可降低对气缸输出力的要求，缩小动力元件的选型规格，进一步压缩整体机构的占用空间。
