仓储物流直线往复式货物输送升降设备

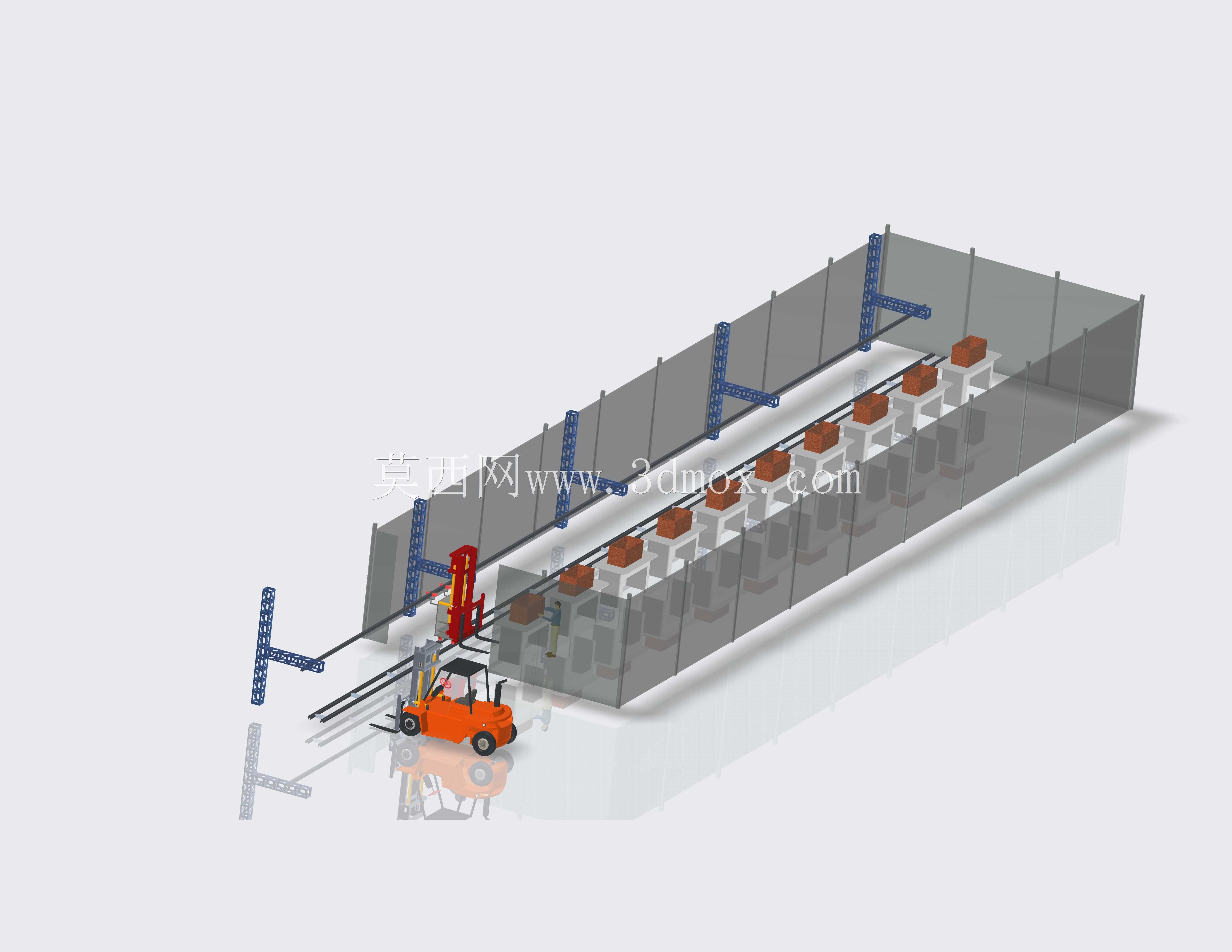

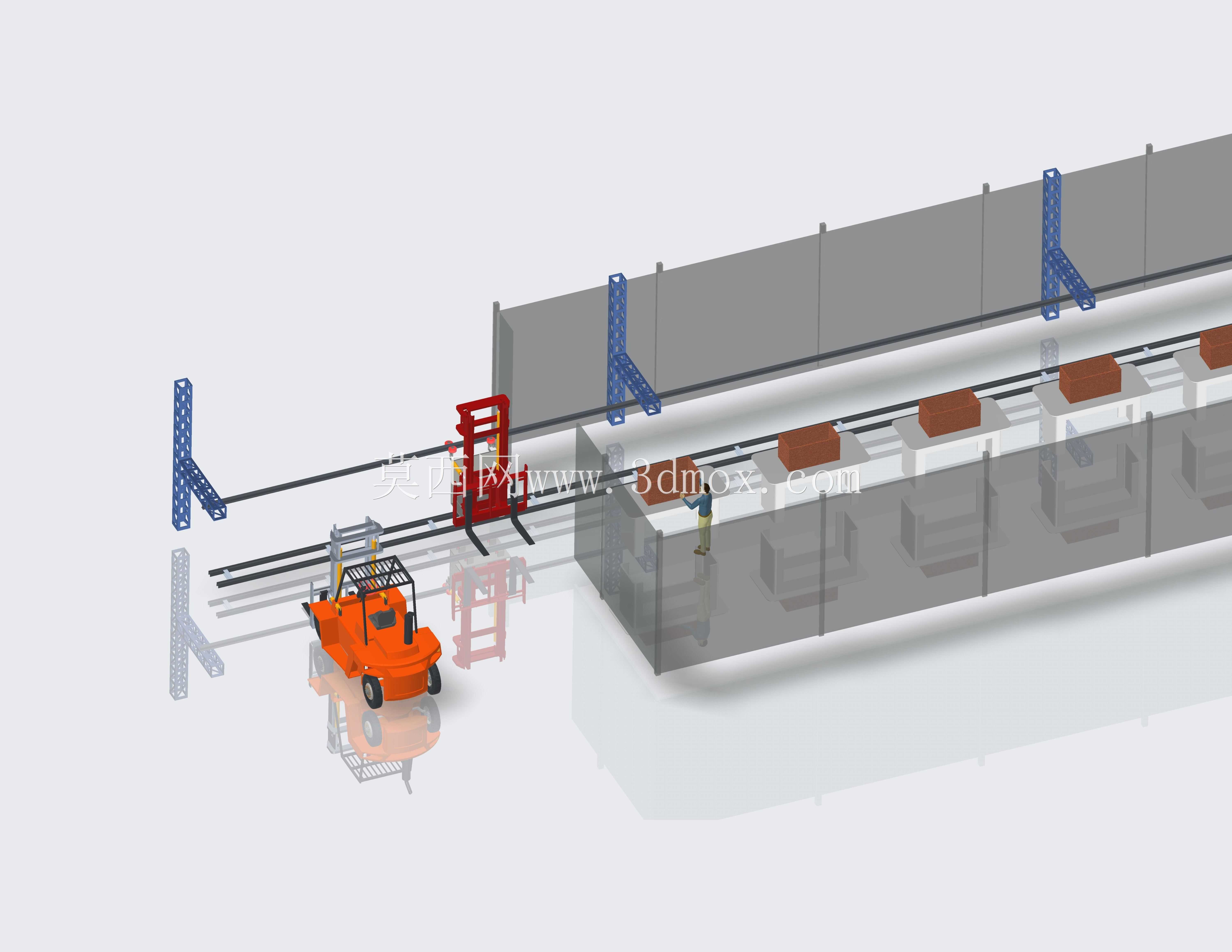

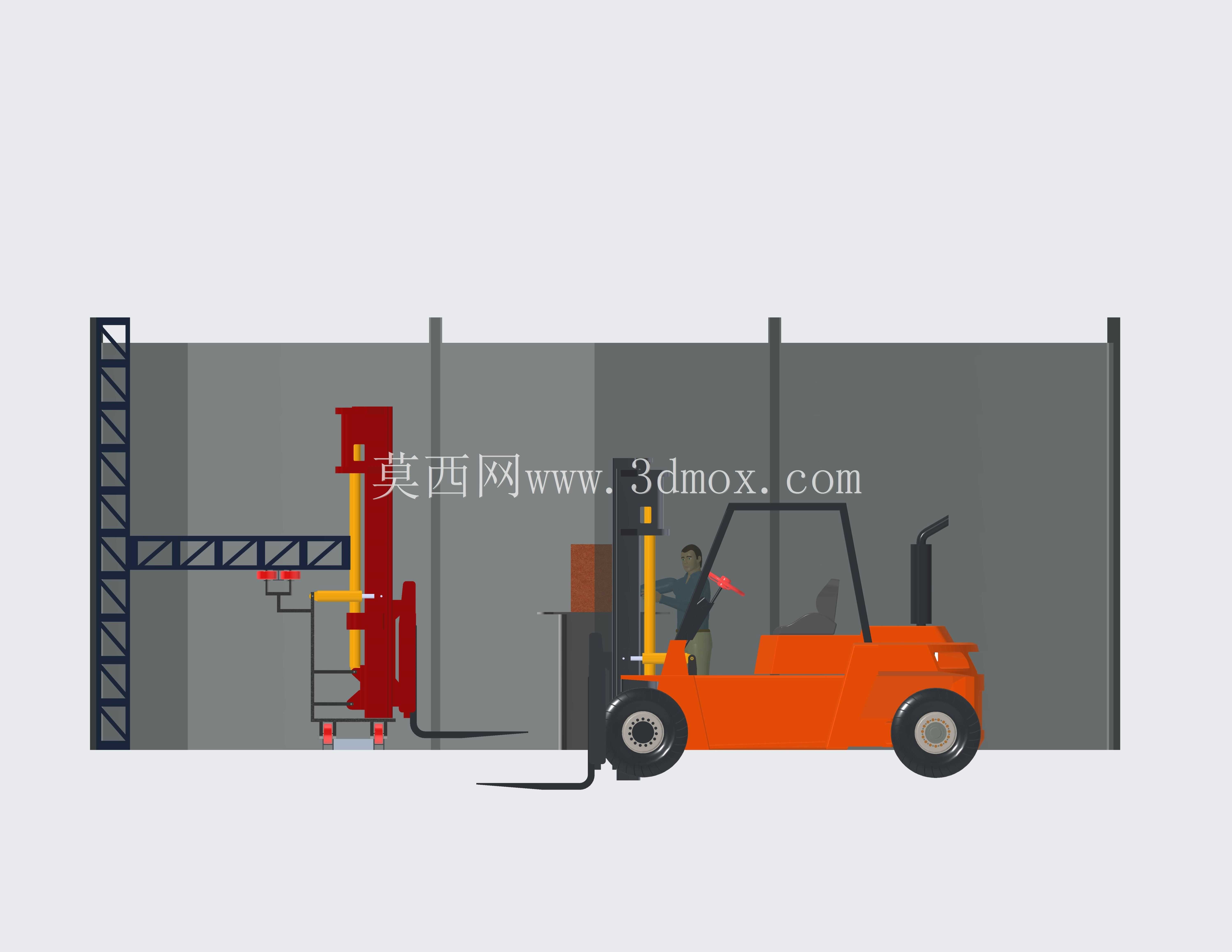

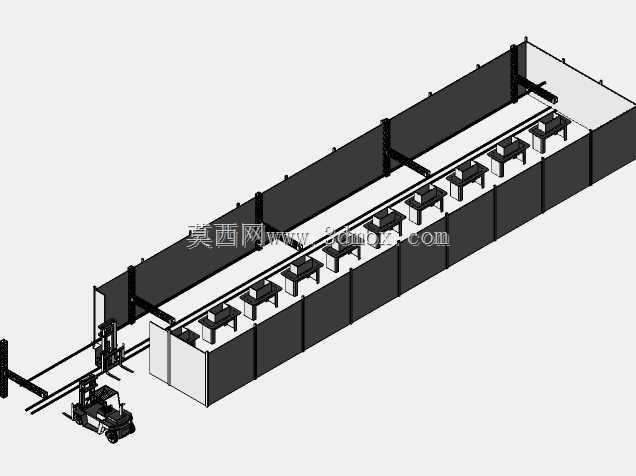

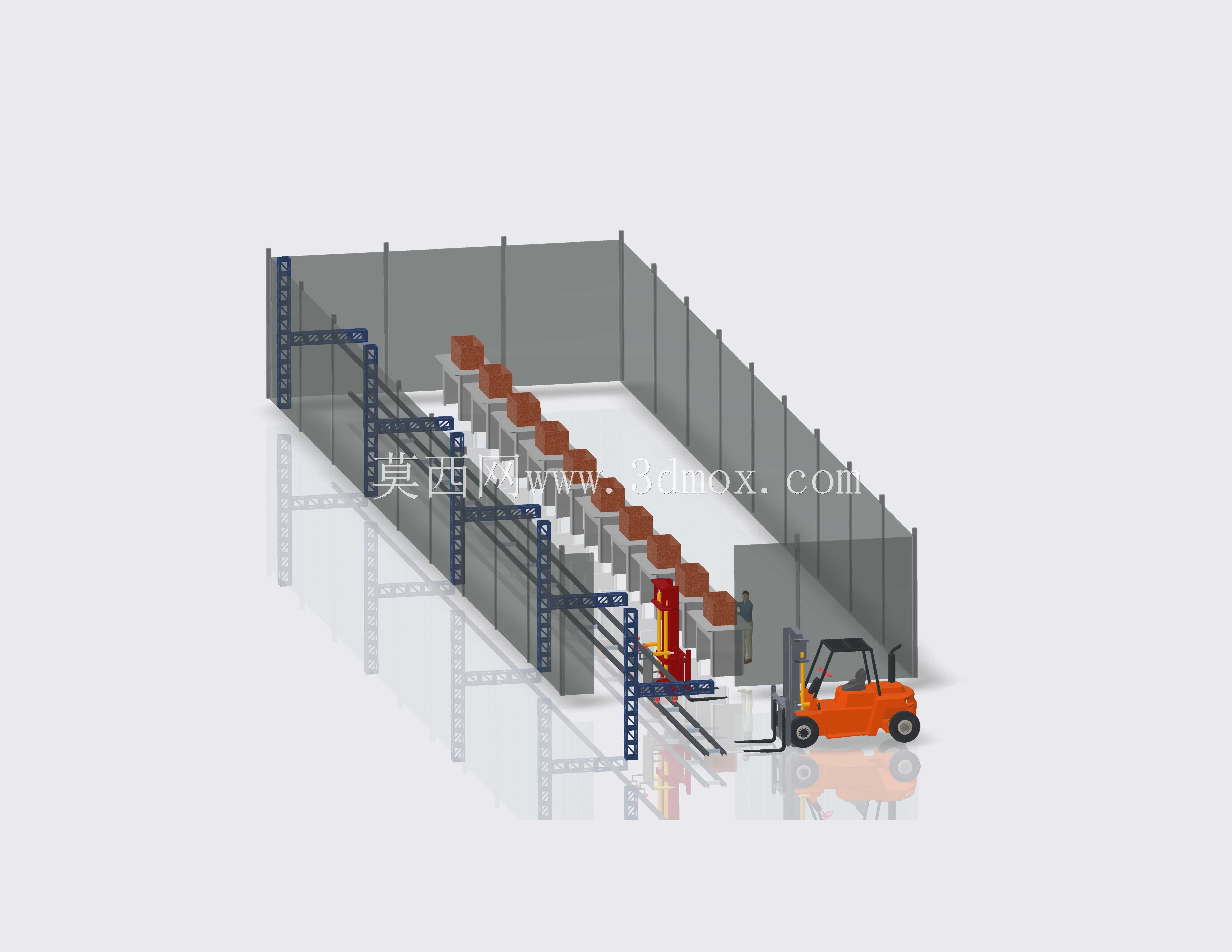

这套直线输送升降设备主要面向生产车间线边暂存区、电商仓储高位货架库区的货物转运场景，解决传统人工驾驶叉车逐层取放高位货物效率低、作业通道预留过宽浪费仓储面积的痛点。设备整体沿货架纵深方向布置线性导轨副，升降载台通过同步带传动结构实现垂直方向的平稳举升，可适配不同高度层的货架货位，配合末端叉车完成整托货物的接驳转运。从设计逻辑上看，整套设备的机架采用模块化方管焊接结构，分段式导轨可根据库区实际长度灵活拼接，无需对现有仓储地面做大规模预埋改造，安装时仅需调整底部可调脚杯保证导轨直线度在每米0.5mm以内，即可满足载台满载运行的精度要求。载台部分设置了可调式侧挡机构，可根据不同规格的托盘尺寸调整挡边间距，避免输送过程中货物偏移掉落，气动定位销结构会在载台到达指定货层时自动弹出卡入机架定位孔，保证接货、卸货时载台无晃动偏移，对接精度控制在±2mm以内，匹配标准托盘的自动接驳需求。设备的运行路径完全沿货架侧边的窄通道布置，相比传统叉车作业所需的3.5米以上转弯通道，这套设备仅需预留1.2米的安装维护通道，可将仓储空间利用率提升40%左右。在功能实现上，升降载台可承载1.2吨标准整托货物，垂直升降速度控制在0.3m/s，水平输送速度0.5m/s，既保证转运效率，也避免速度过快导致货物倾倒。设计过程中充分考虑了维护便利性，导轨侧面预留了润滑脂加注嘴，传动同步带设置了张紧调节机构，日常巡检仅需检查定位销磨损情况、同步带张紧度即可，无需复杂的拆解维护。设备的电气元件走线全部沿机架内部的线槽布置，外侧设置可拆卸防护盖板，避免仓储环境中的灰尘、杂物落入走线区域造成线路故障，同时防护盖板与机架齐平设计，不会额外占用通道空间。针对叉车对接的场景，载台末端设置了导向喇叭口，可允许叉车停靠位置有±50mm的偏差，降低叉车司机的对位难度，提升整体接驳效率。整套设备的安装边界可根据库区实际层高、货架长度做参数化调整，垂直方向最大适配12米高位货架，水平方向单段最长可拼接至60米，满足不同规模仓储库区的改造需求，无需重新做整体结构设计，仅需调整对应段的导轨长度、传动带规格即可快速适配现场工况。
