医疗涂层浸涂用升降输送结构

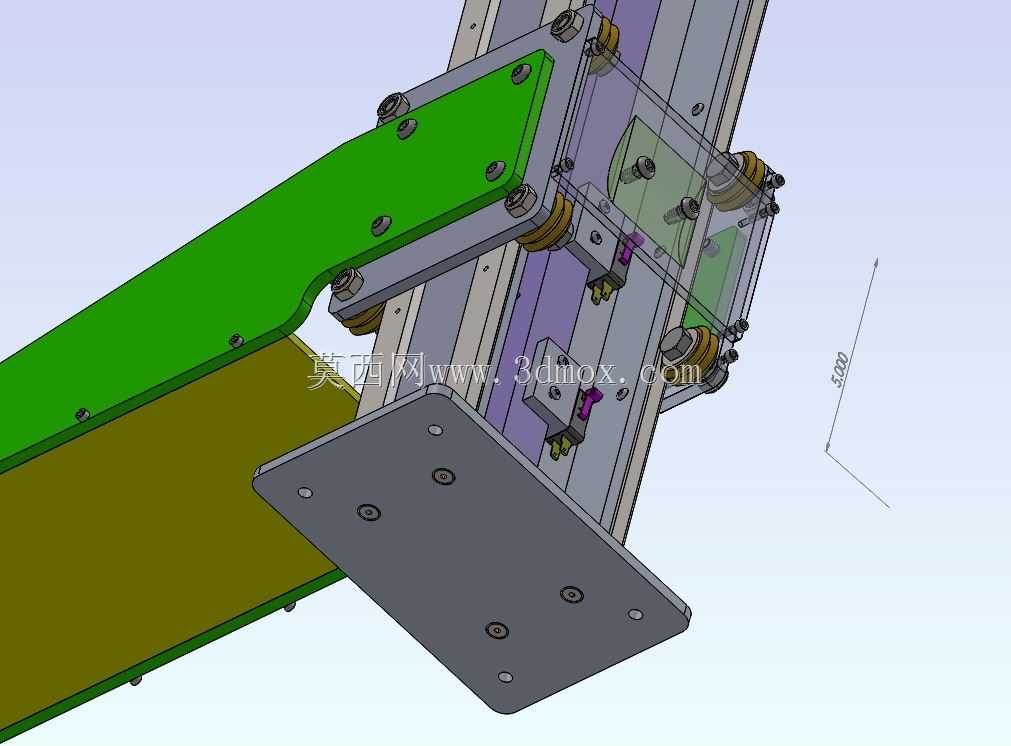

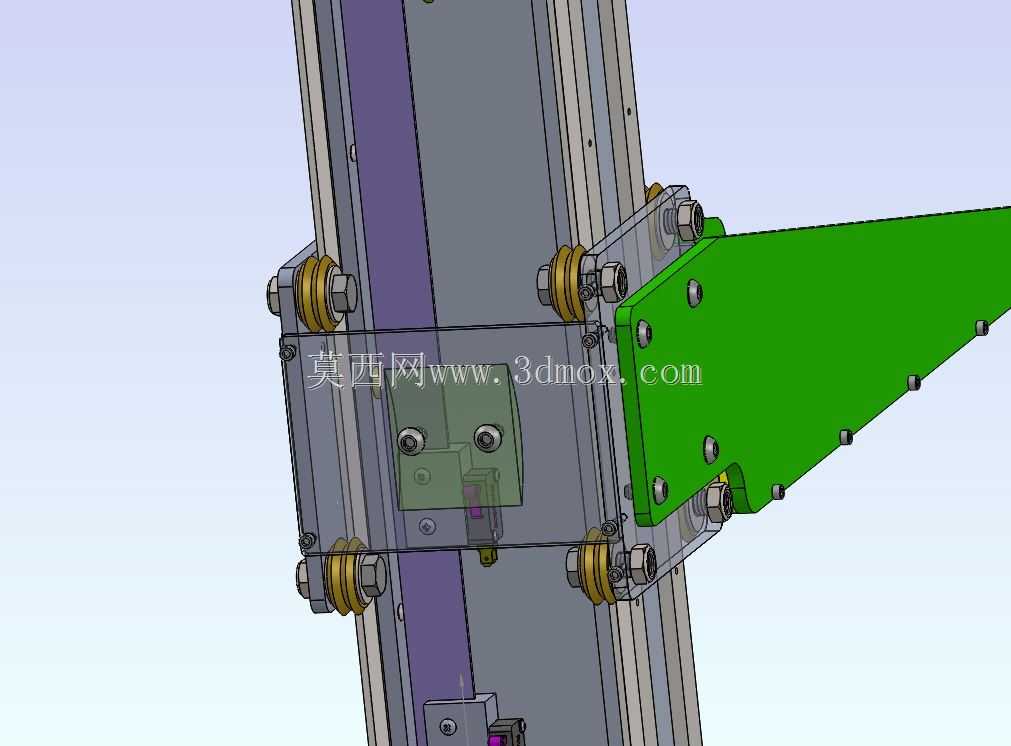

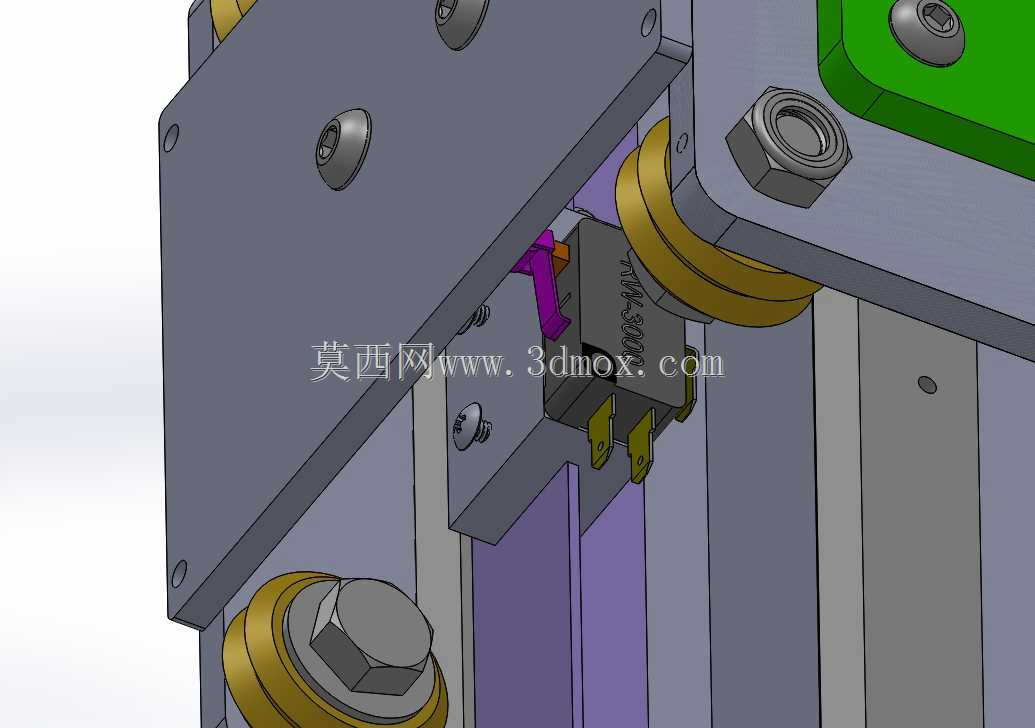

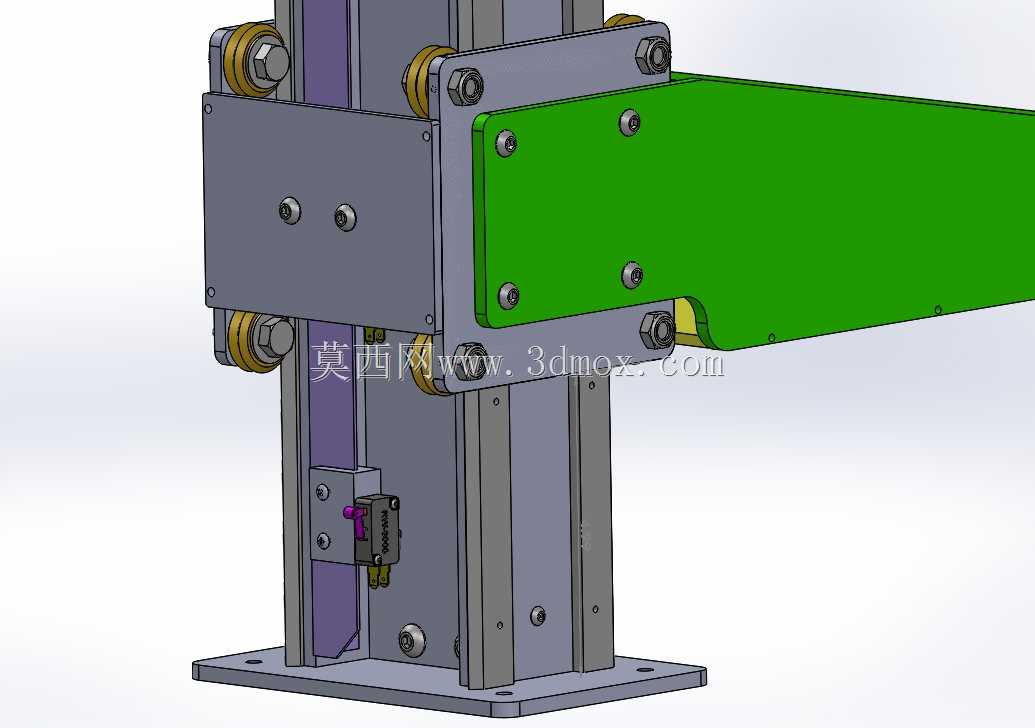

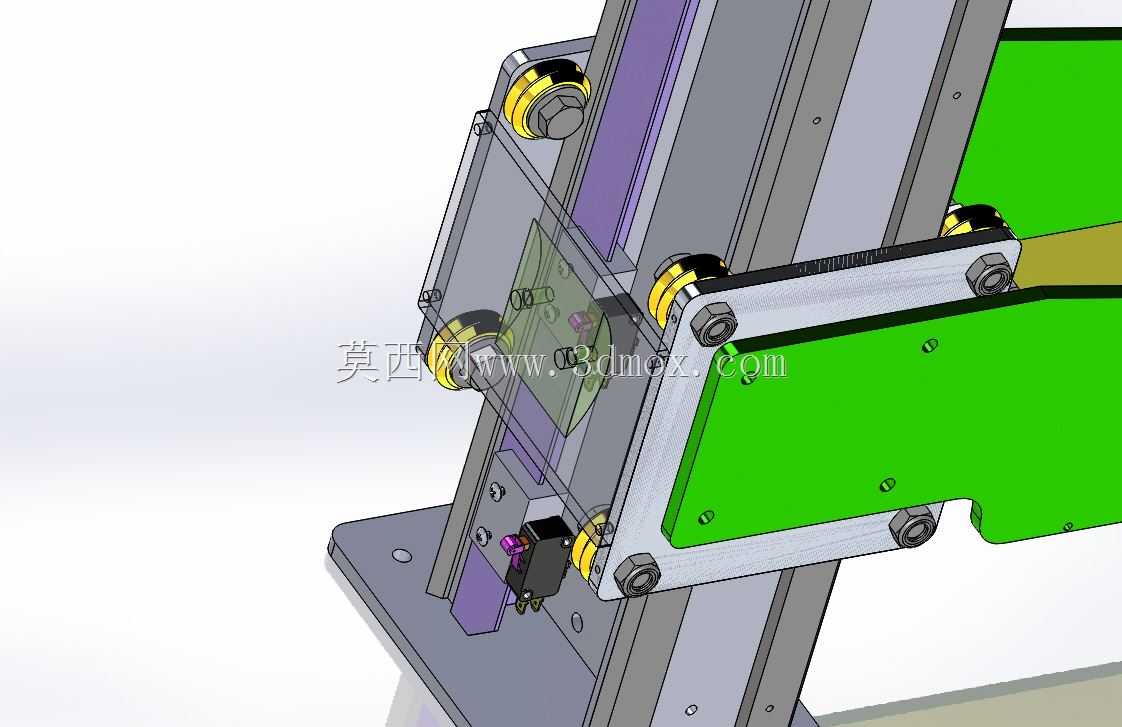

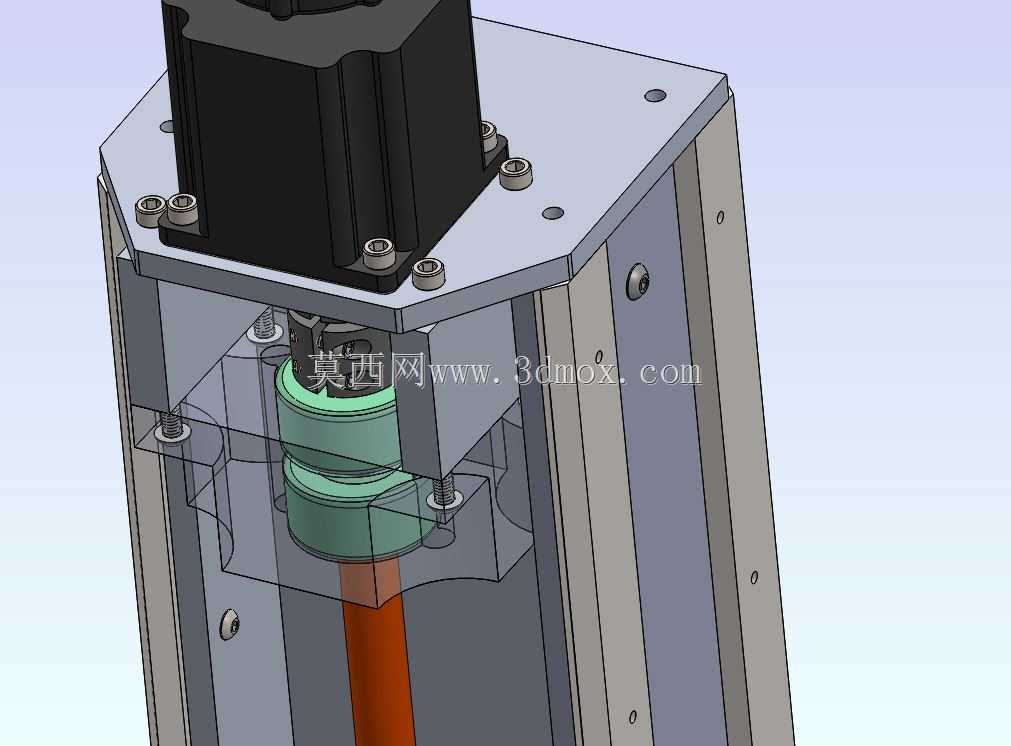

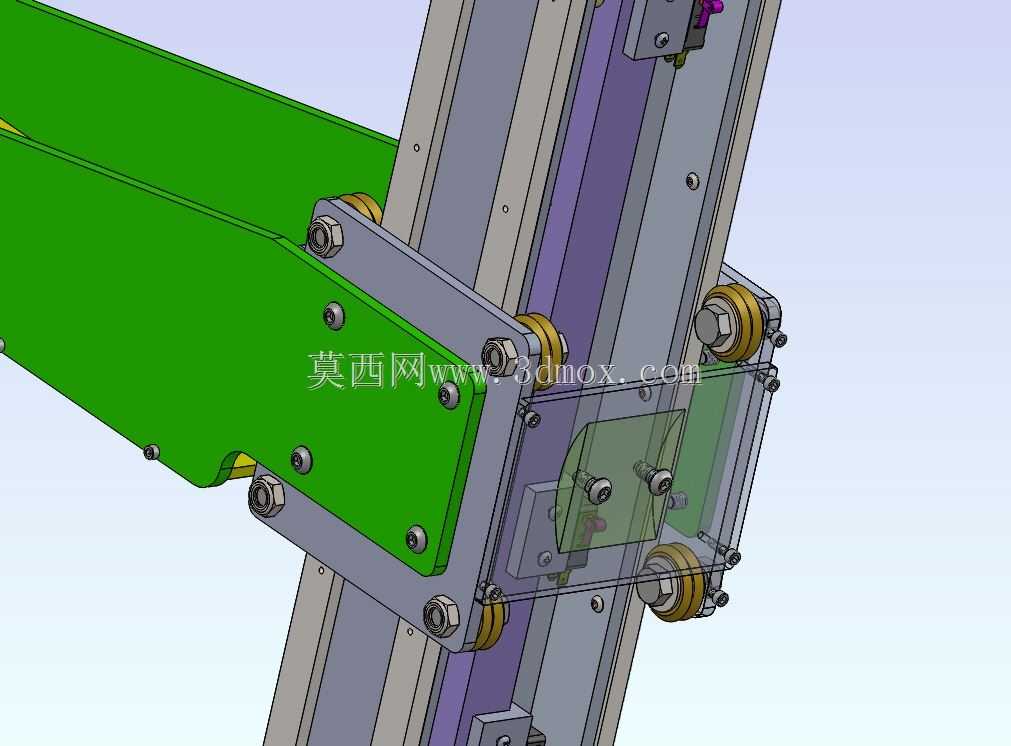

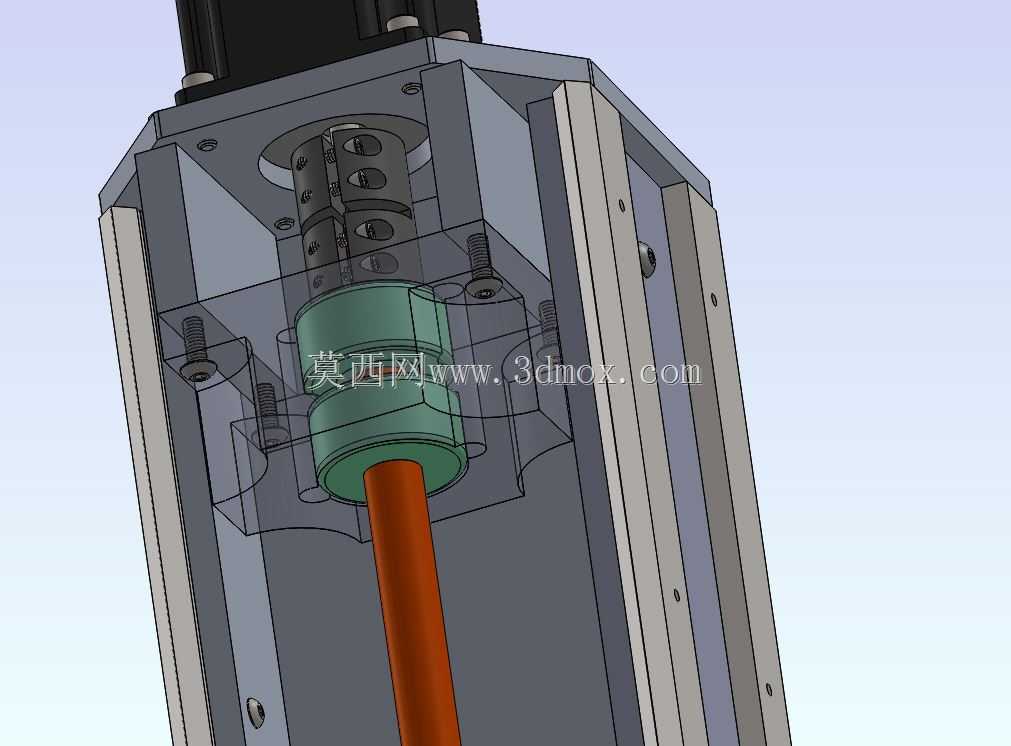

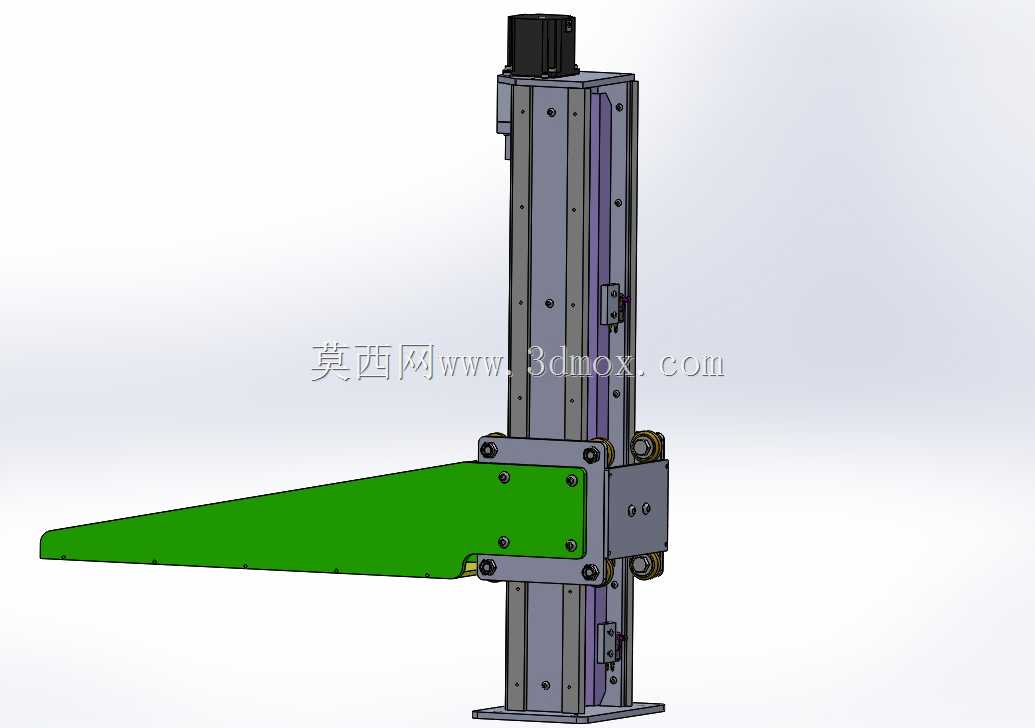

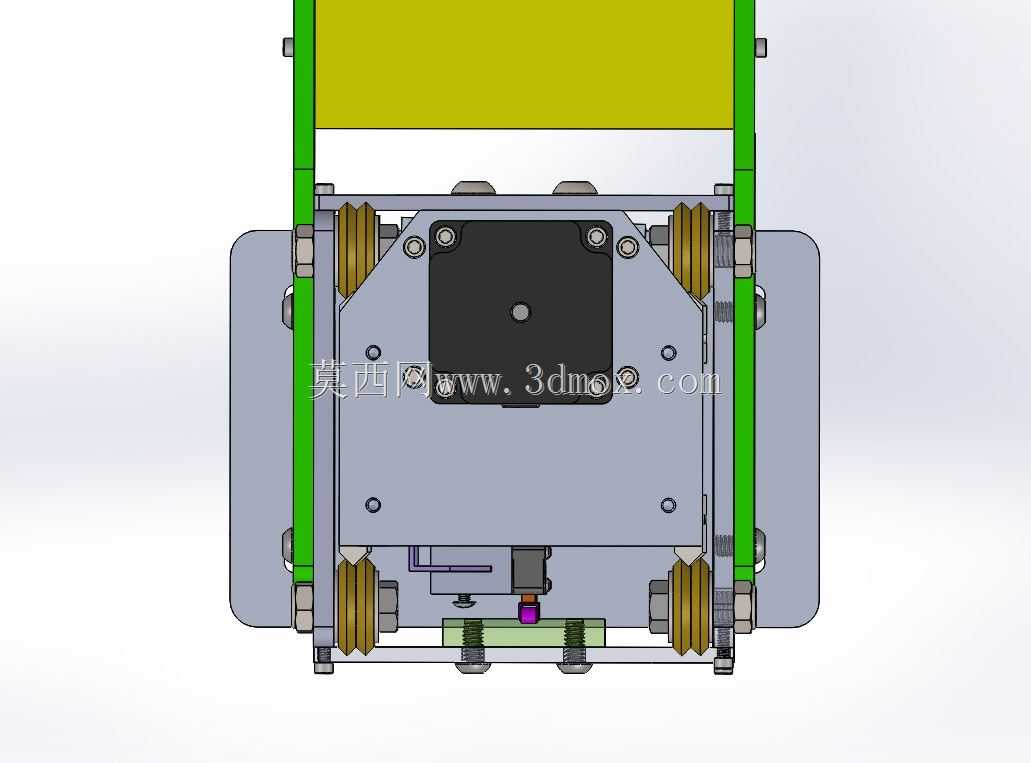

该结构主要面向医疗器件表面涂层浸涂工序的垂直输送场景，适配需要将工件精准送入涂层料槽、按工艺要求停留设定时长后再平稳提出的作业需求，可直接集成到连续式浸涂生产线中，替代传统人工吊挂的作业方式，避免人工操作带来的涂层厚度不均、工件磕碰、溶剂接触风险等问题。从结构布局来看，整体采用双侧导向轮搭配立式导轨的承载形式，两侧对称布置的多组导向轮卡合在立式导轨的工作面，可将升降过程中的横向窜动控制在极小范围内，保证工件下行进入料槽时不会与槽壁发生剐蹭，也能避免浸涂过程中工件晃动导致的涂层流挂缺陷。承载平台位于结构中部，采用平板式安装基面，可根据待处理工件的外形适配对应的工装挂具，平台下方设置有缓冲限位组件，当平台下行到浸涂设定深度时，缓冲件会先接触预设的限位基准，抵消升降驱动的惯性冲击，保证停留位置的重复精度，避免工件浸入深度偏差影响涂层覆盖效果。设计过程中优先考虑了浸涂工况的防护需求，所有转动轮组都采用密封式轴承结构，避免涂层溶剂挥发的气雾进入轴承内部造成卡滞，导轨接触面做了耐磨处理，长期接触溶剂气雾也不会出现锈蚀卡阻的问题。驱动侧的传动轮组对称布置在平台两侧，可保证升降过程中平台始终保持水平状态，不会出现单侧倾斜导致的工件偏移，平台的安装边界预留了足够的工装扩展空间，可根据产线的料槽宽度调整两侧导轨的安装间距，不需要对主体承载结构做大幅修改。在功能实现上，该结构可配合电控系统实现插入速度、停留时长、提升速度的分段可调，针对不同粘度的涂层材料，可匹配对应的运行参数，比如高粘度涂层可适当降低提升速度避免流挂，低粘度涂层可调整停留时间保证涂层厚度达标。结构整体的竖向安装尺寸适配常规深度的浸涂料槽，横向宽度可根据产线布局灵活调整，底部的安装座可直接固定在浸涂工位的机架上，不需要额外制作复杂的转接底座，现场安装调试时只需要校准两侧导轨的平行度与垂直度，即可保证运行顺畅。
