高安全性塑料护套电缆密封封条结构

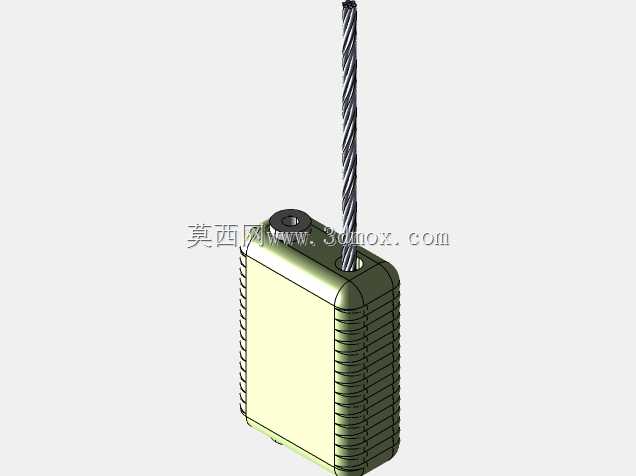

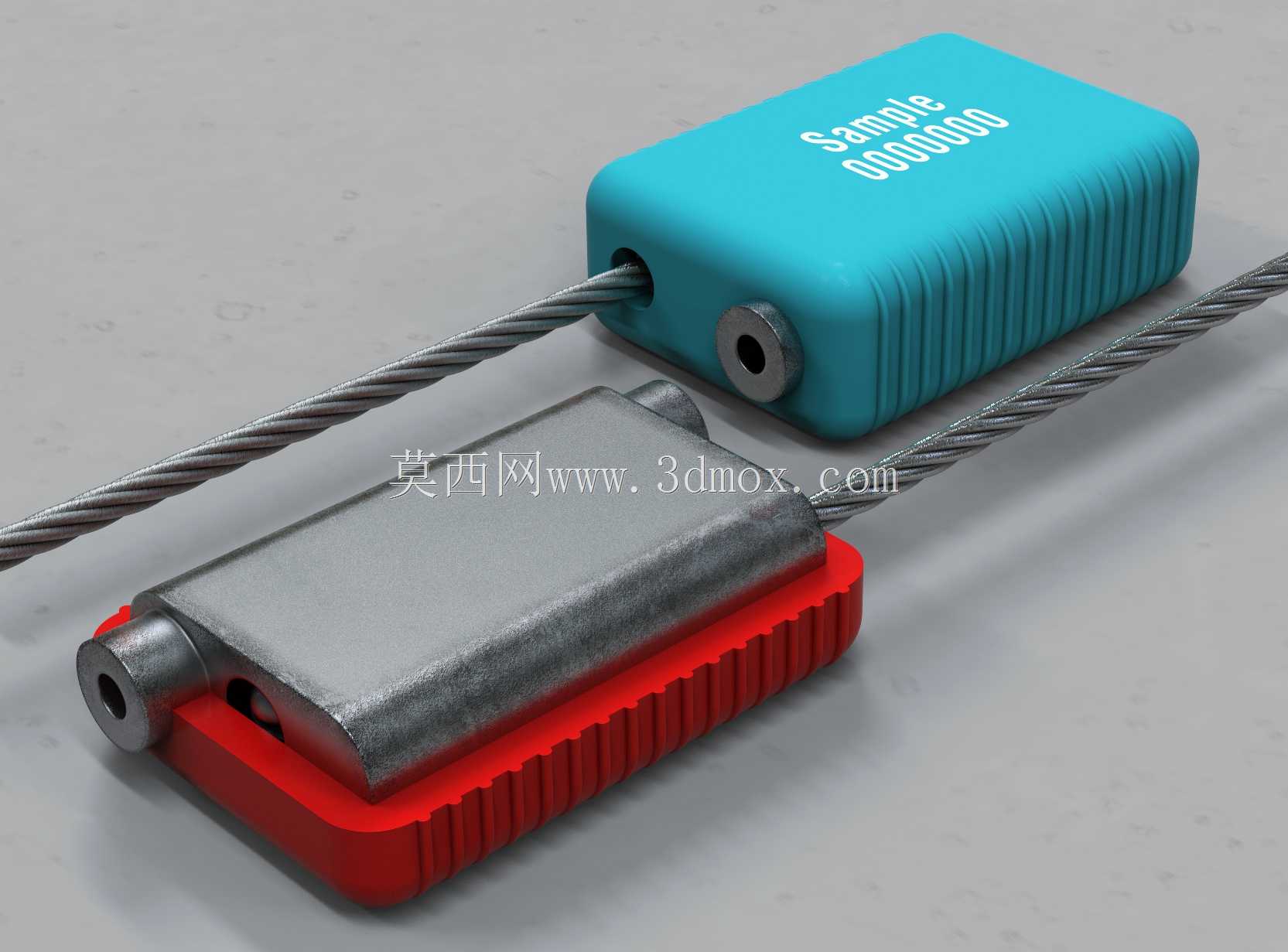

这类带钢丝牵引的密封封条，最早是替代传统铅封应用在物流运输、电力计量、贵重设备箱柜的防拆管控场景，后来延伸到电缆端头防护、临时管线接驳的密封防松领域，解决了传统铅封易锈蚀、易仿制、施封费力的痛点。从结构上看，整套封条分为锁体与锁芯基座两个核心部分，穿入的多股镀锌钢丝采用捻距均匀的7*7结构，抗拉强度不低于1200MPa，避免人为拉扯断裂导致封条失效。锁体外壳采用改性PP注塑成型，表面做竖向防滑筋条，施封时手指捏持不会打滑，外壳边角做R1.5的圆角过渡，避免安装时划伤操作人员手部，外壳内部嵌装的锌合金锁芯采用单向棘爪结构，钢丝穿入后只能单向收紧，反向拉扯时棘爪会卡入钢丝捻缝，除非破坏性破坏锁体否则无法打开，能清晰留下拆动痕迹。设计时首先考虑的是施封操作的便捷性，锁体的钢丝穿入孔做了15度的导入倒角，哪怕戴劳保手套操作，也能快速将钢丝端头穿入锁孔，不需要额外的辅助工具。锁体的整体尺寸控制在42mm*25mm*18mm的范围内，不会因为体积过大干涉相邻管线的排布，也不会因为体积过小导致施封后标识内容印刷面积不足，锁体上表面预留的平面区域可以直接激光刻印唯一编码、单位标识等内容，标识不易磨损脱落。基座部分采用金属嵌件外包阻燃PA66的结构，底部的红色护套层既可以起到颜色区分作用，也能在低温环境下避免金属基座直接接触电缆外护套造成的应力开裂，基座上的穿线孔与锁体穿线孔保持同轴度公差0.1mm以内，确保钢丝穿入时不会出现卡滞。在电缆端头密封的应用场景中，这类封条可以配合橡胶密封圈使用，收紧钢丝后能让电缆外护套与端头套管紧密贴合，防止潮气、粉尘进入电缆内部造成绝缘性能下降，相比传统的喉箍固定，封条的锁紧力更均匀，不会因为局部压力过大切伤电缆护套，同时自带的防拆属性可以避免无关人员随意打开电缆端头造成安全隐患。设计时还考虑了不同使用环境的耐候性，塑料部件均添加了抗UV助剂，在户外露天环境下使用3年不会出现明显的脆化开裂，金属部件全部做达克罗表面处理，盐雾测试时长不低于480小时，在沿海高湿高盐环境下也不会出现锈蚀卡滞的问题。安装时不需要额外的专用工具，只需要将钢丝穿过待封物件的挂耳孔，再穿入锁体收紧即可，单人操作耗时不超过5秒，大幅提升批量施封的工作效率，拆除时只需要用普通斜口钳剪断钢丝即可，不会产生铅封拆除时的重金属碎屑污染，更符合环保要求。
