可调式万能角度测量尺结构设计

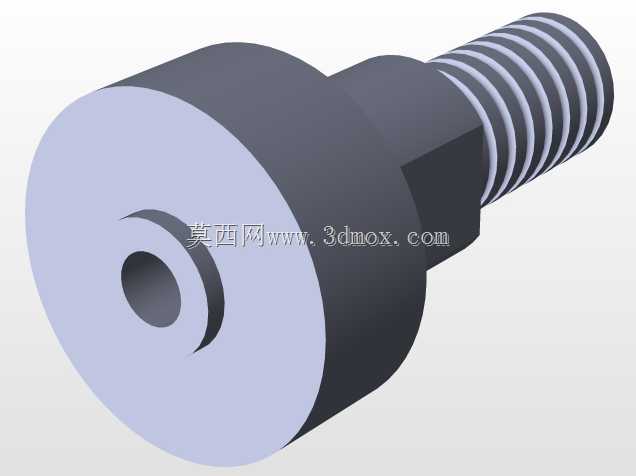

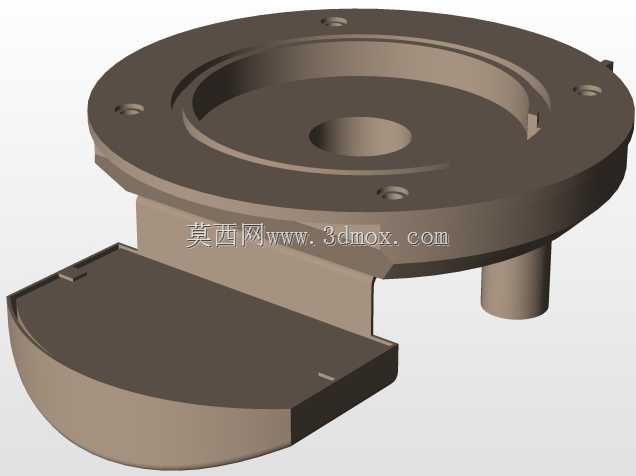

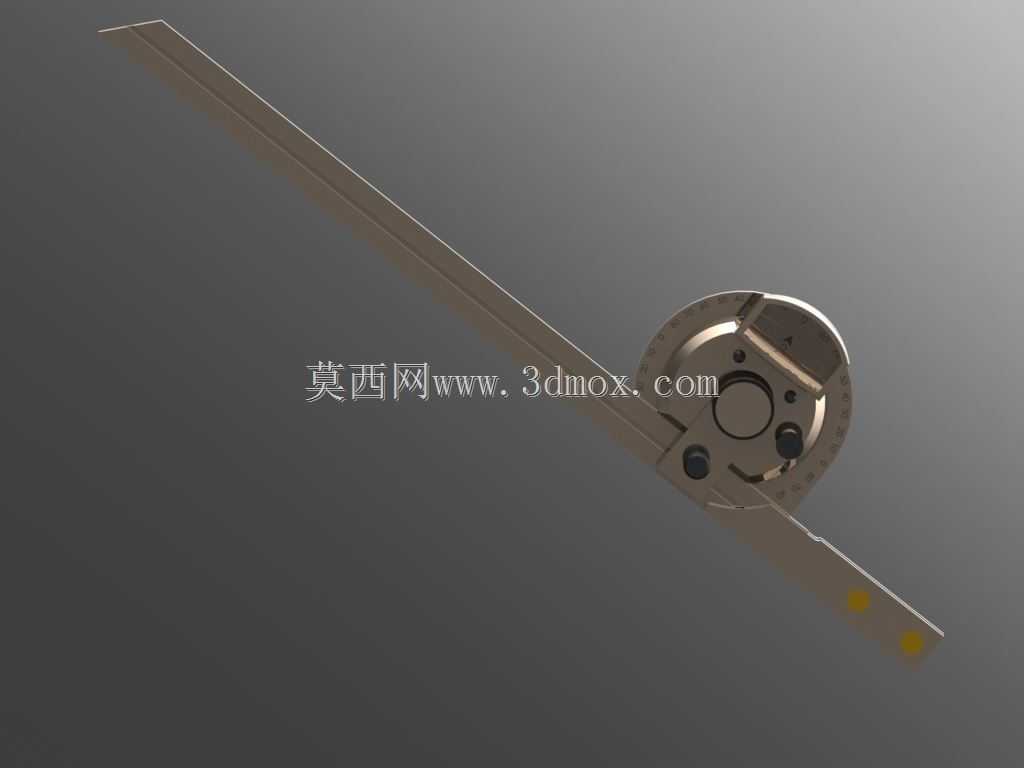

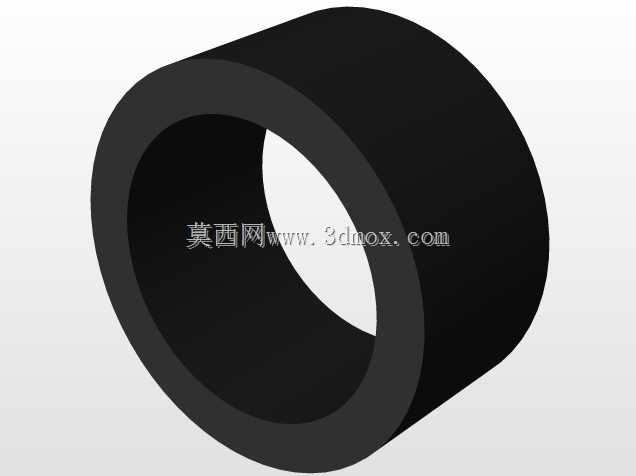

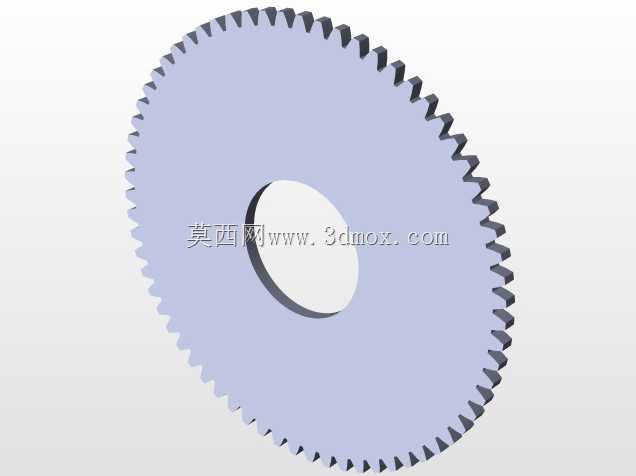

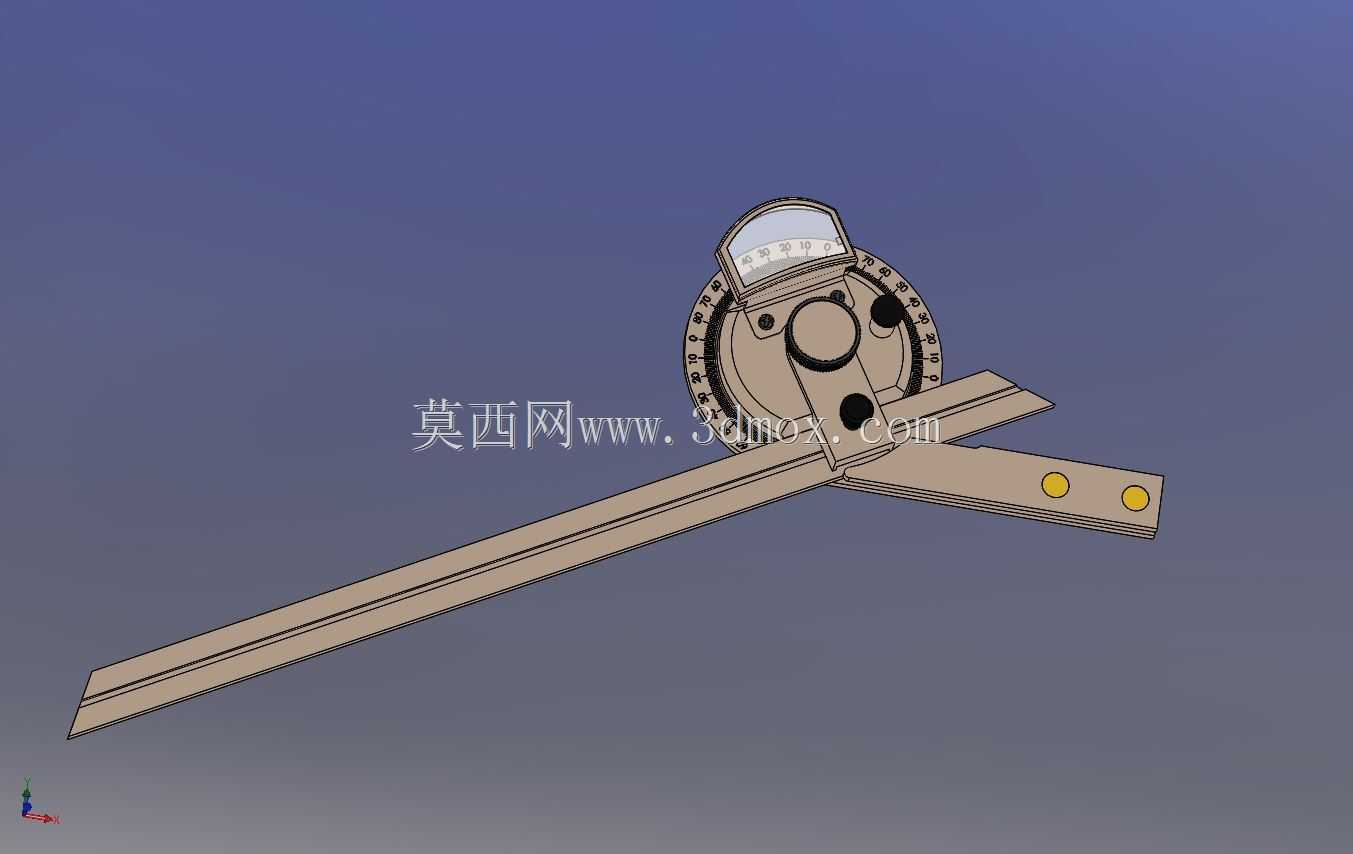

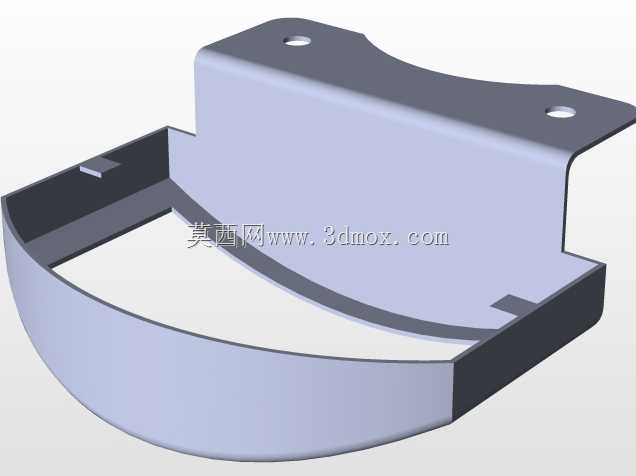

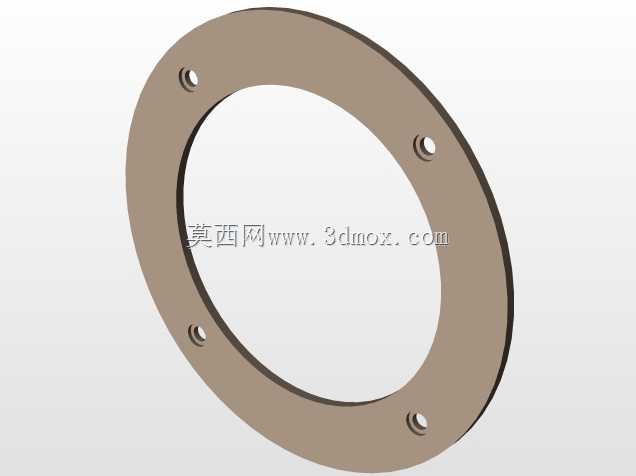

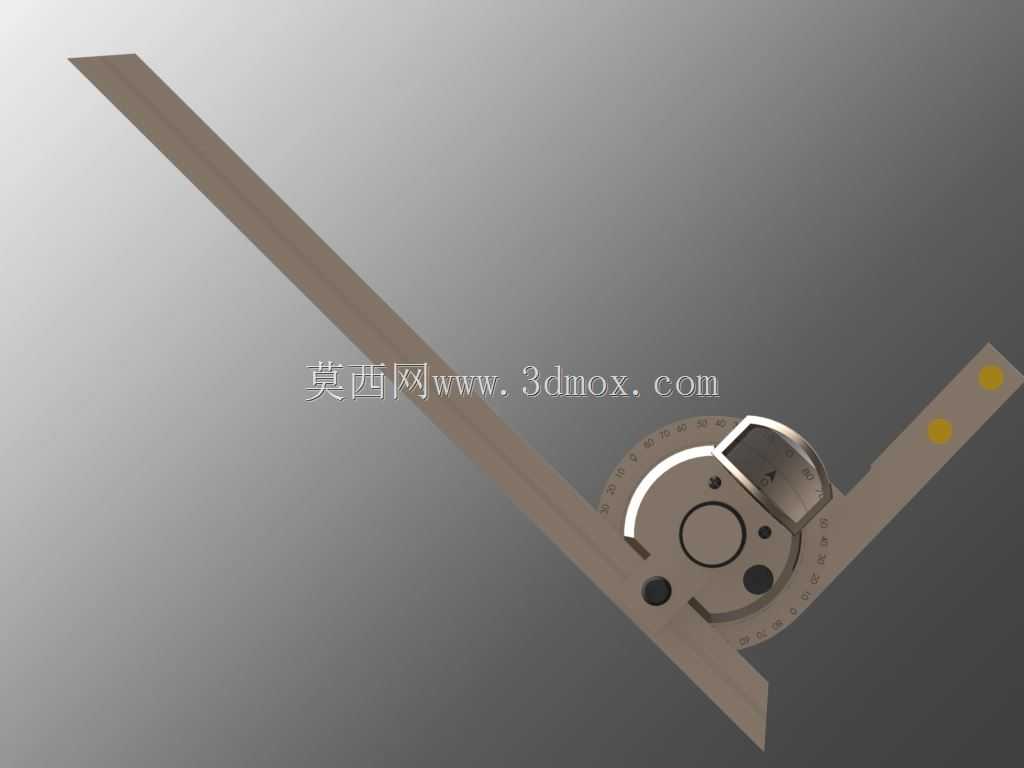

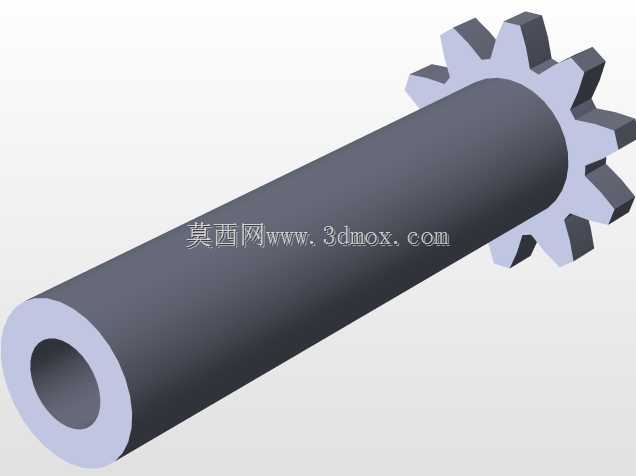

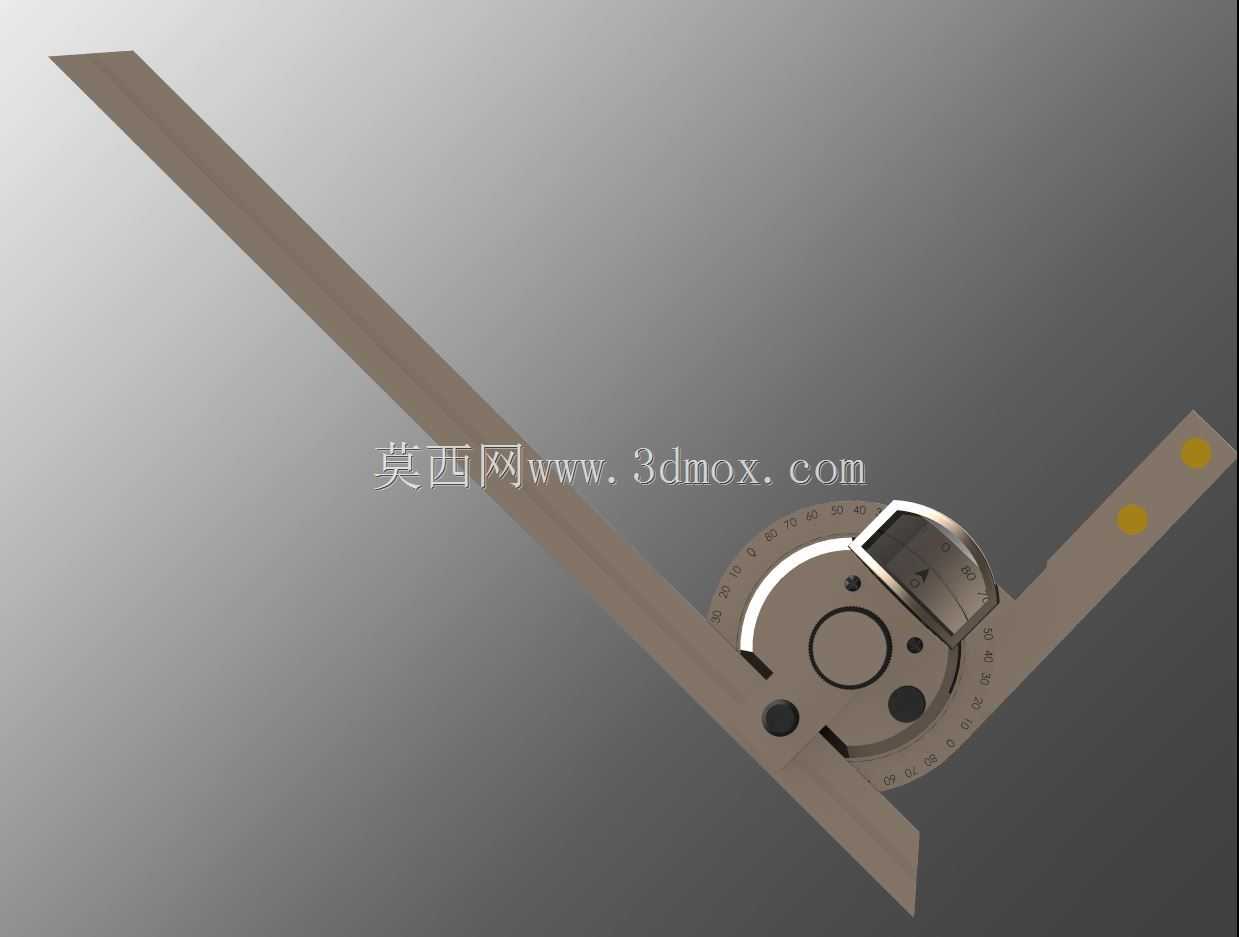

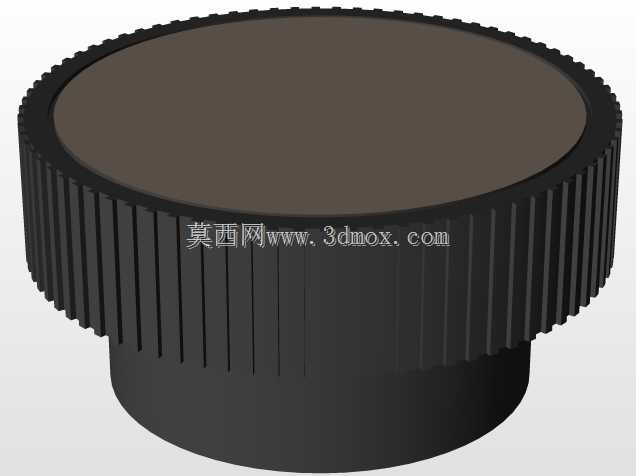

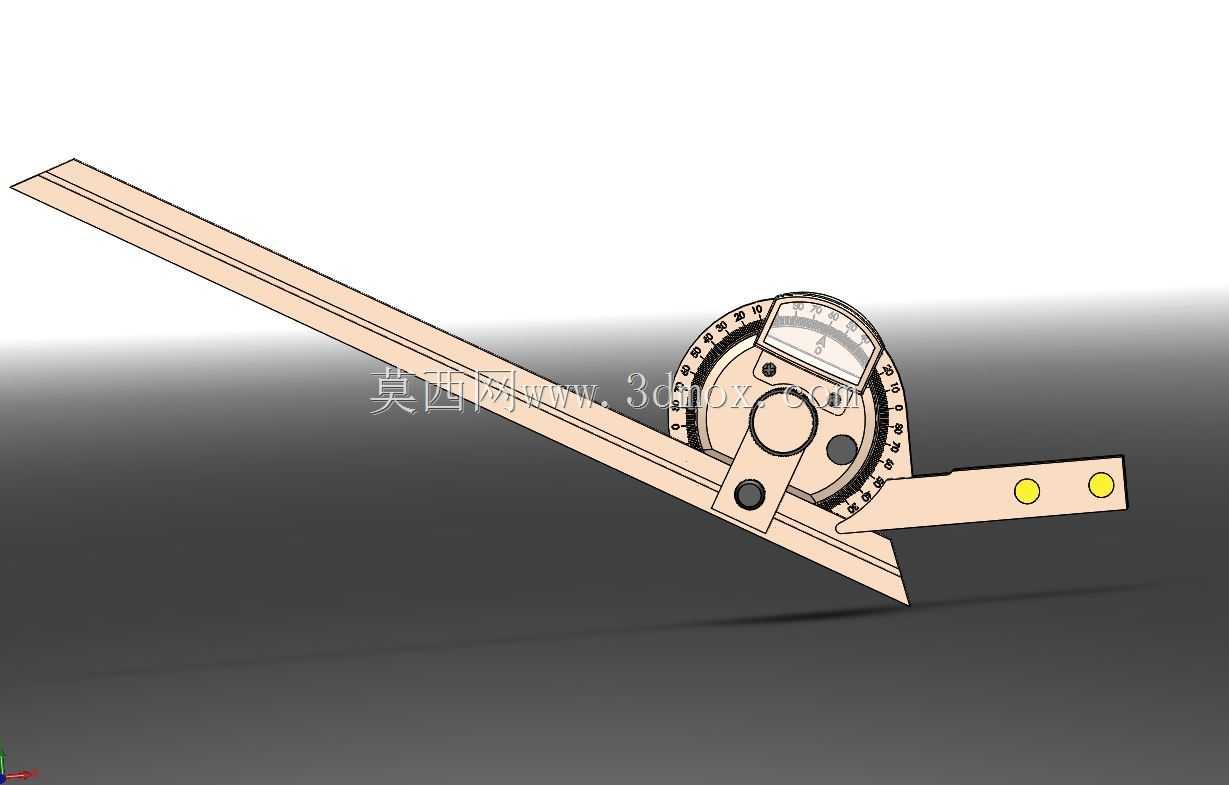

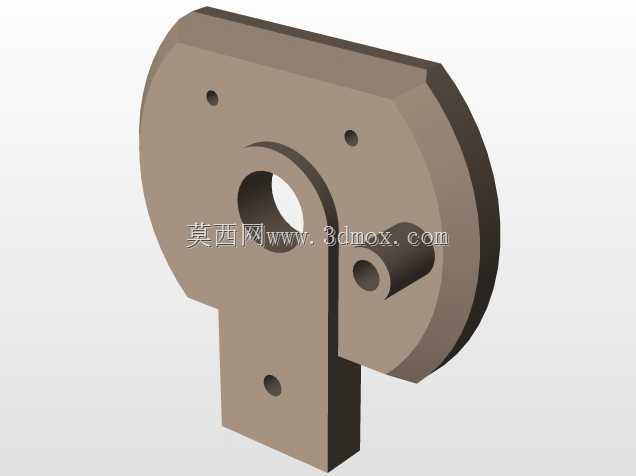

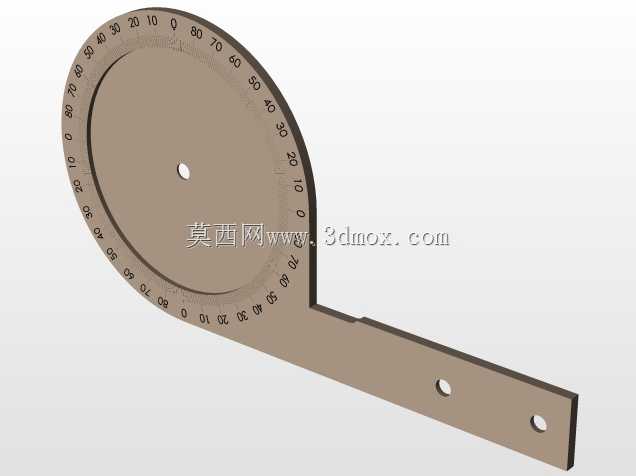

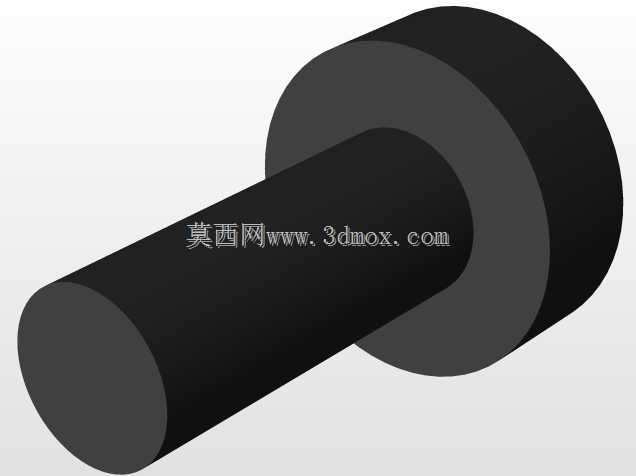

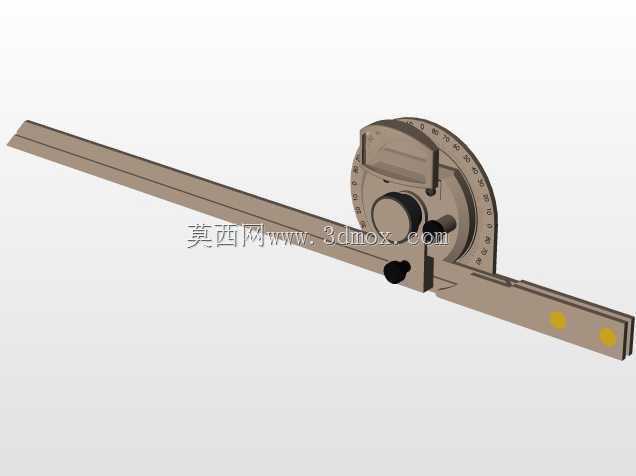

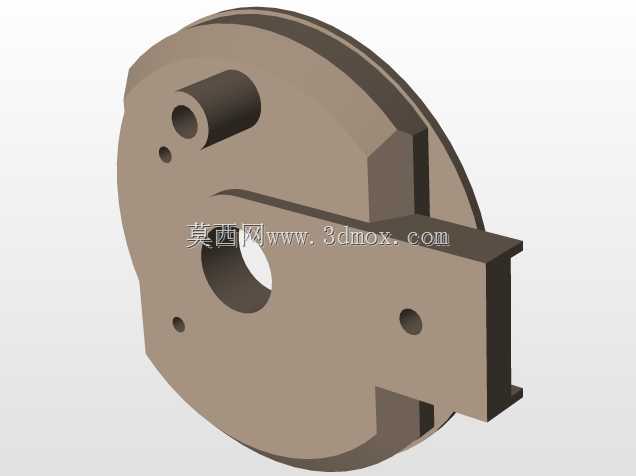

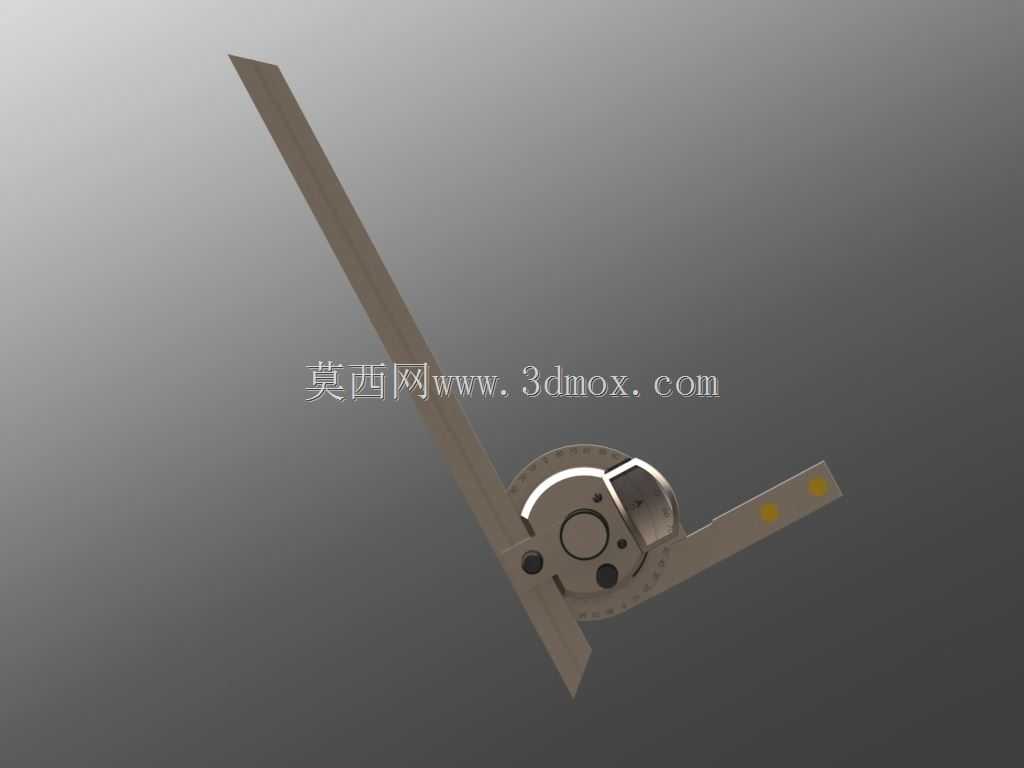

在机械加工现场的划线工序、工件角度检测环节，以及钣金折弯后的角度核验、模具装配时的配合面角度校准场景中，这类可调角度测量尺是一线操作工人和质检人员手边离不开的基础量具。不同于固定角度的样板，它的核心功能是实现0到180度范围内任意角度的直接测量，不需要搭配多块角度块规拼接，单人手持即可完成操作，在小批量零件加工、设备维修现场的角度复核场景下适用性很强。从结构设计逻辑来看，整个尺身采用双直尺加刻度盘的铰接组合结构，固定直尺与带刻度的扇形盘为刚性连接，活动直尺通过中心铰接轴与扇形盘配合，铰接轴处设置了锁紧结构，当调整到目标角度后可以拧紧锁紧件固定尺身角度，避免读数过程中尺身偏移造成测量误差。刻度盘的分度值按照常规机加工测量需求设置，主尺刻度配合游标读数结构可以实现更高的测量精度，尺身侧边做了倒角处理，避免测量时刮伤工件表面，也能减少尺身与工件贴合时的缝隙，保证测量基准面贴合紧密。设计过程中首先要保证两个直尺的测量面直线度公差，以及铰接轴与两个尺身测量面的垂直度要求，这两个形位公差直接决定最终的测量精度，若铰接轴存在窜动间隙，会导致活动尺转动时出现旷量，重复测量同一角度时读数偏差会超出允许范围。尺身的长度设计兼顾了便携性与测量范围，短尺适合狭小空间内的角度测量，比如设备内部装配间隙处的角度核验，长尺可以应对大尺寸工件的边缘角度测量，不需要额外接长尺身。铰接处的阻尼设计经过反复调整，既要保证活动尺转动顺畅无卡滞，又要避免调整后尺身自行松脱移位，锁紧旋钮的位置设置在扇形盘侧面，操作时手指不需要大幅度移动就能完成锁紧和松开动作，符合现场操作的人机工程要求。刻度盘的刻度线采用蚀刻工艺加工，避免长期使用后刻度磨损模糊，尺身整体选用耐磨的钢材制作，表面做防锈处理，适应车间多油污、多切削液的使用环境，日常使用后只需要简单擦拭就能保持尺身清洁，不需要特殊的维护保养。在安装边界方面，这类角度尺不需要额外固定安装，手持使用时依靠两个尺身的测量面与工件被测面完全贴合即可完成测量，测量时需要注意避开工件的毛刺、飞边部位，保证基准面贴合平整，才能得到准确的测量数值。
