车床卡盘用钢坯料长定位挡块结构

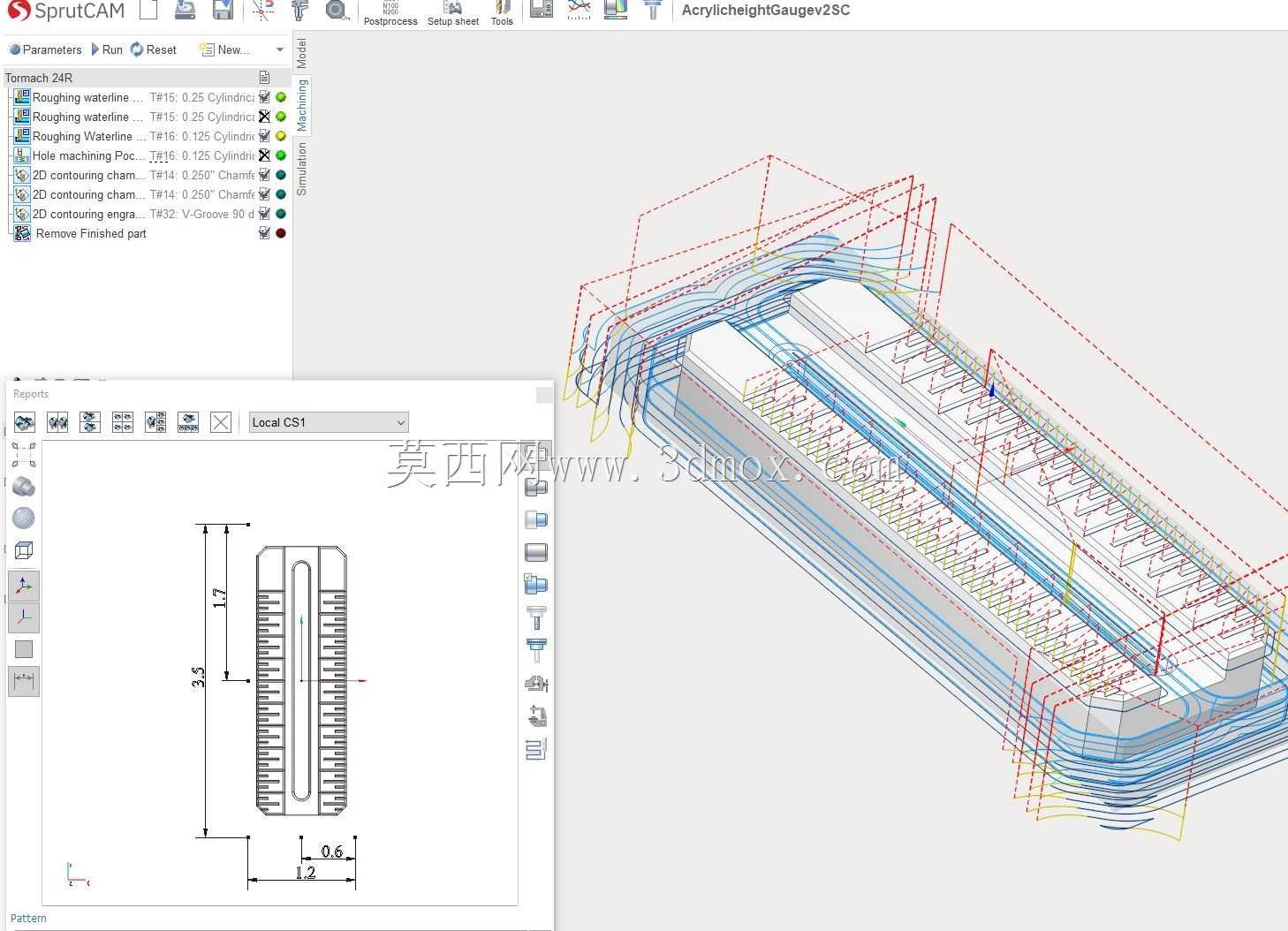

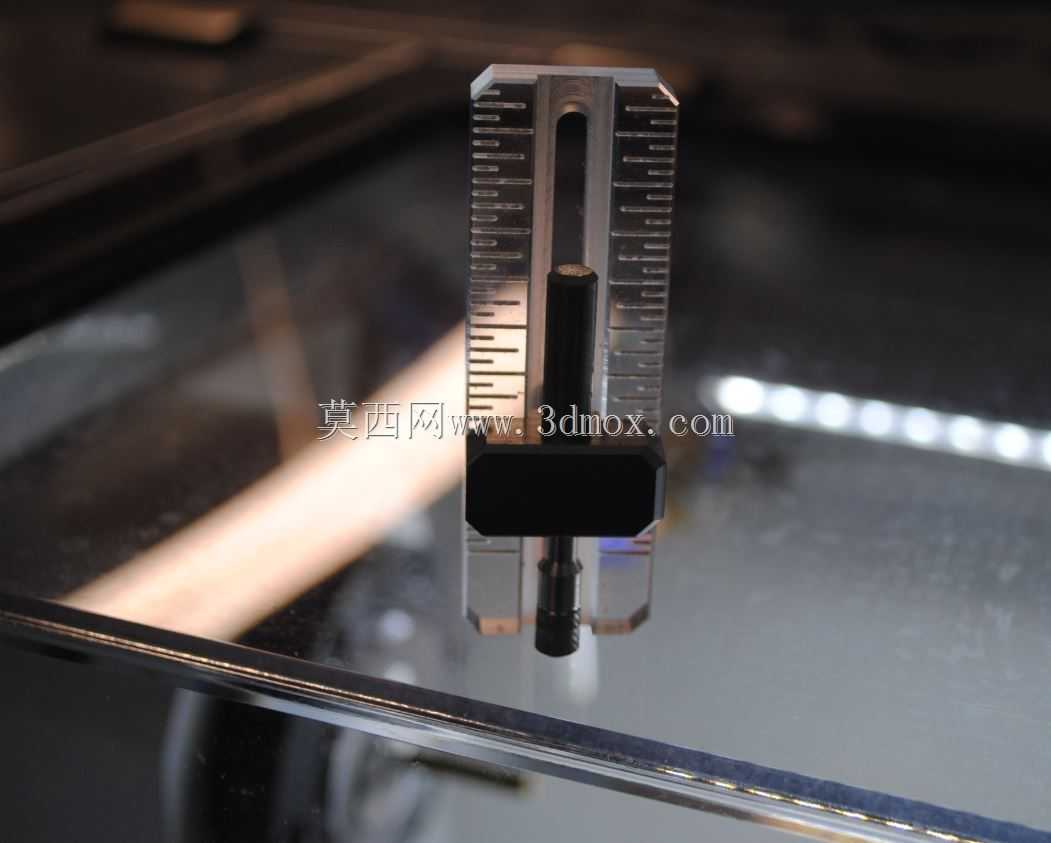

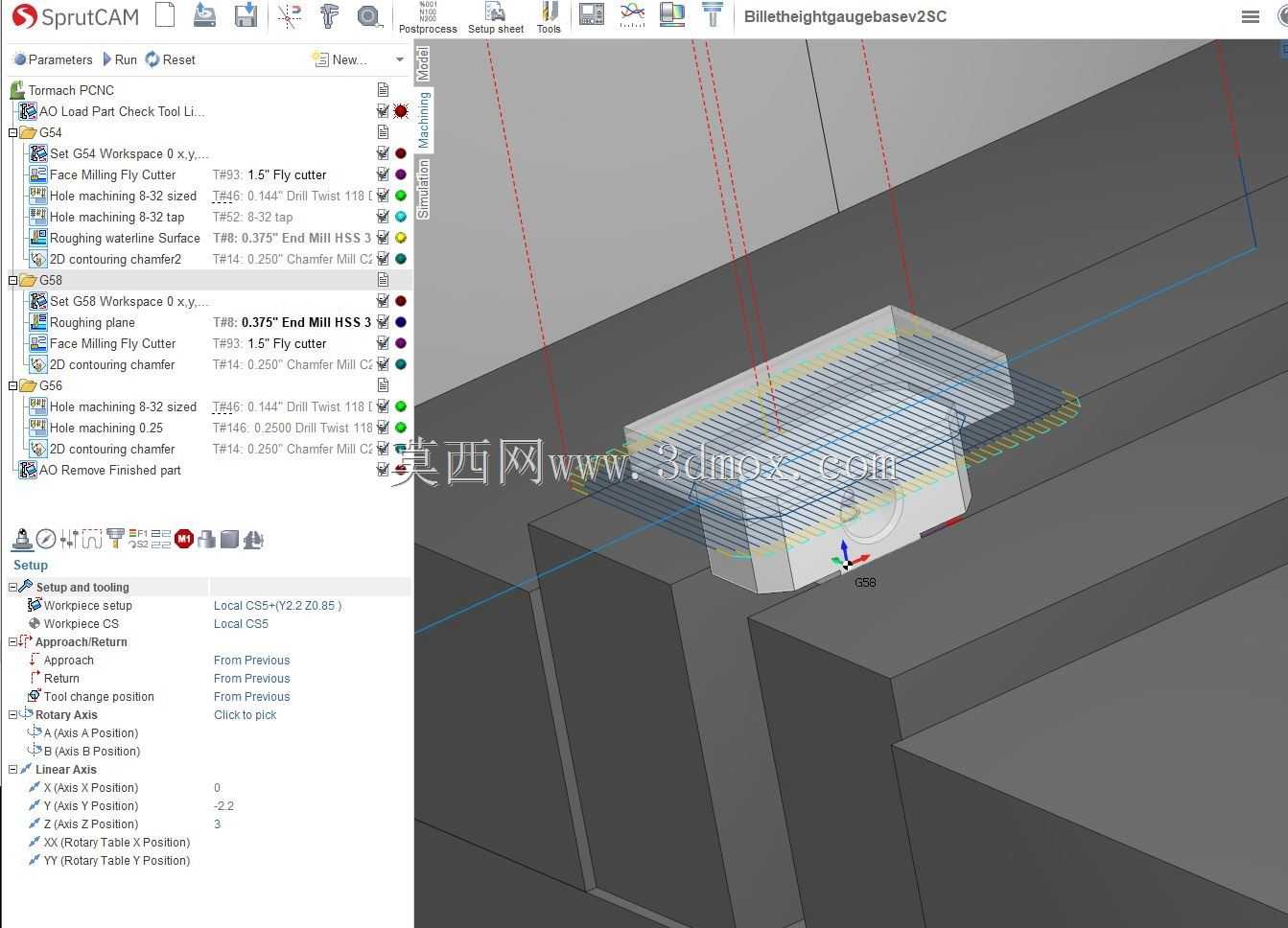

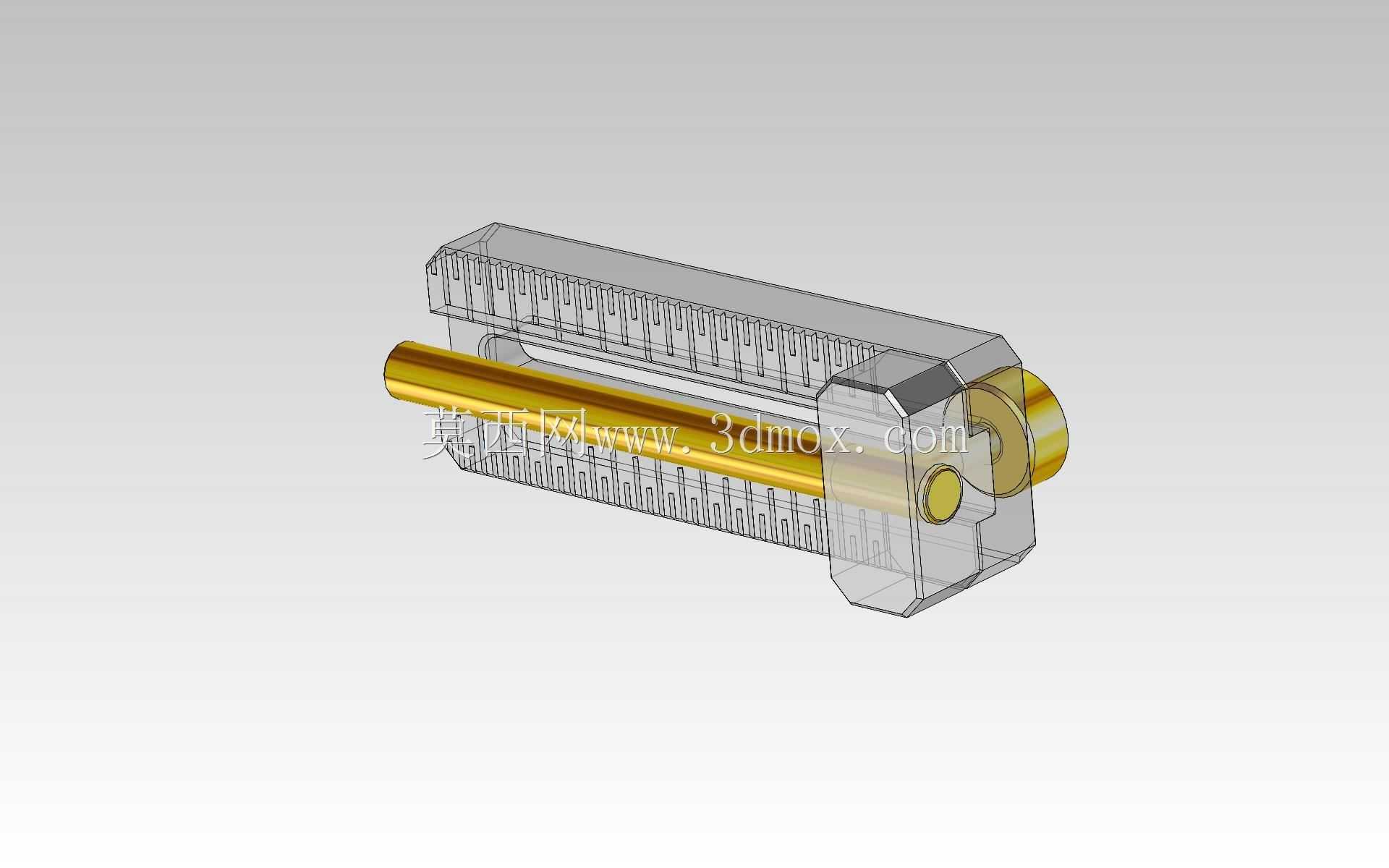

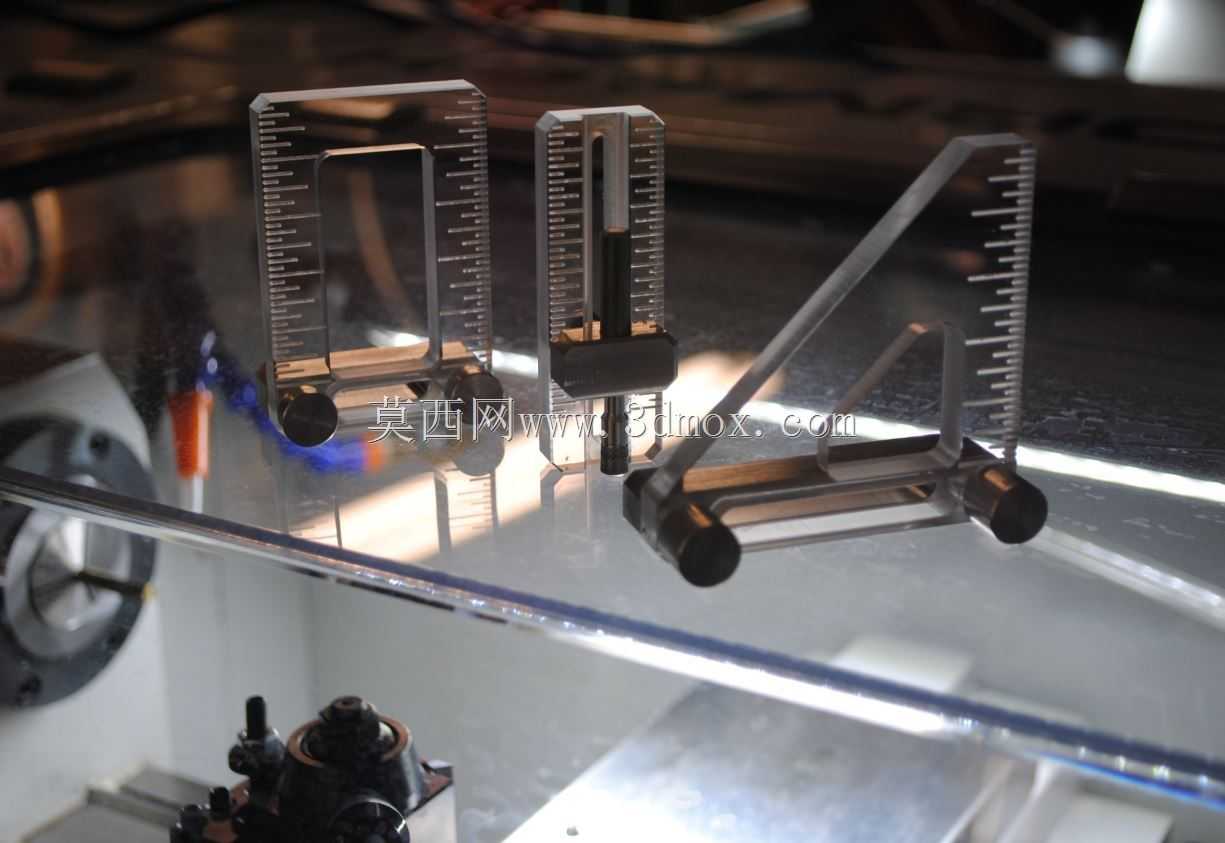

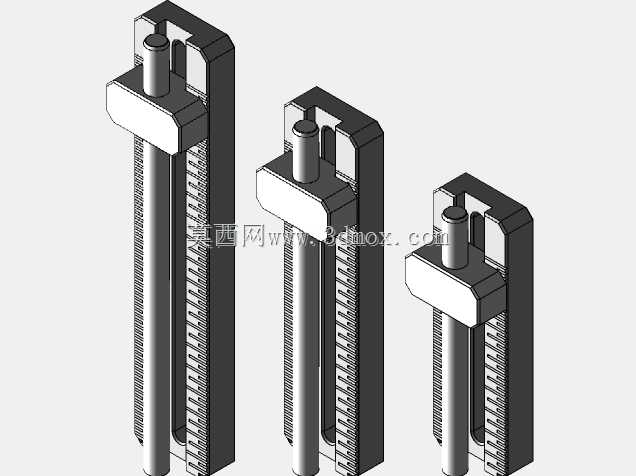

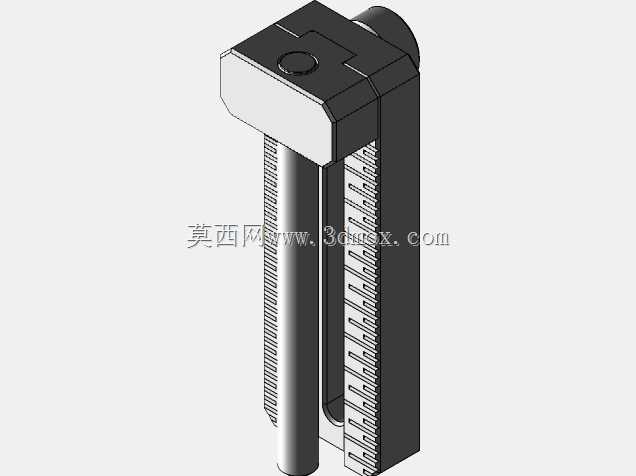

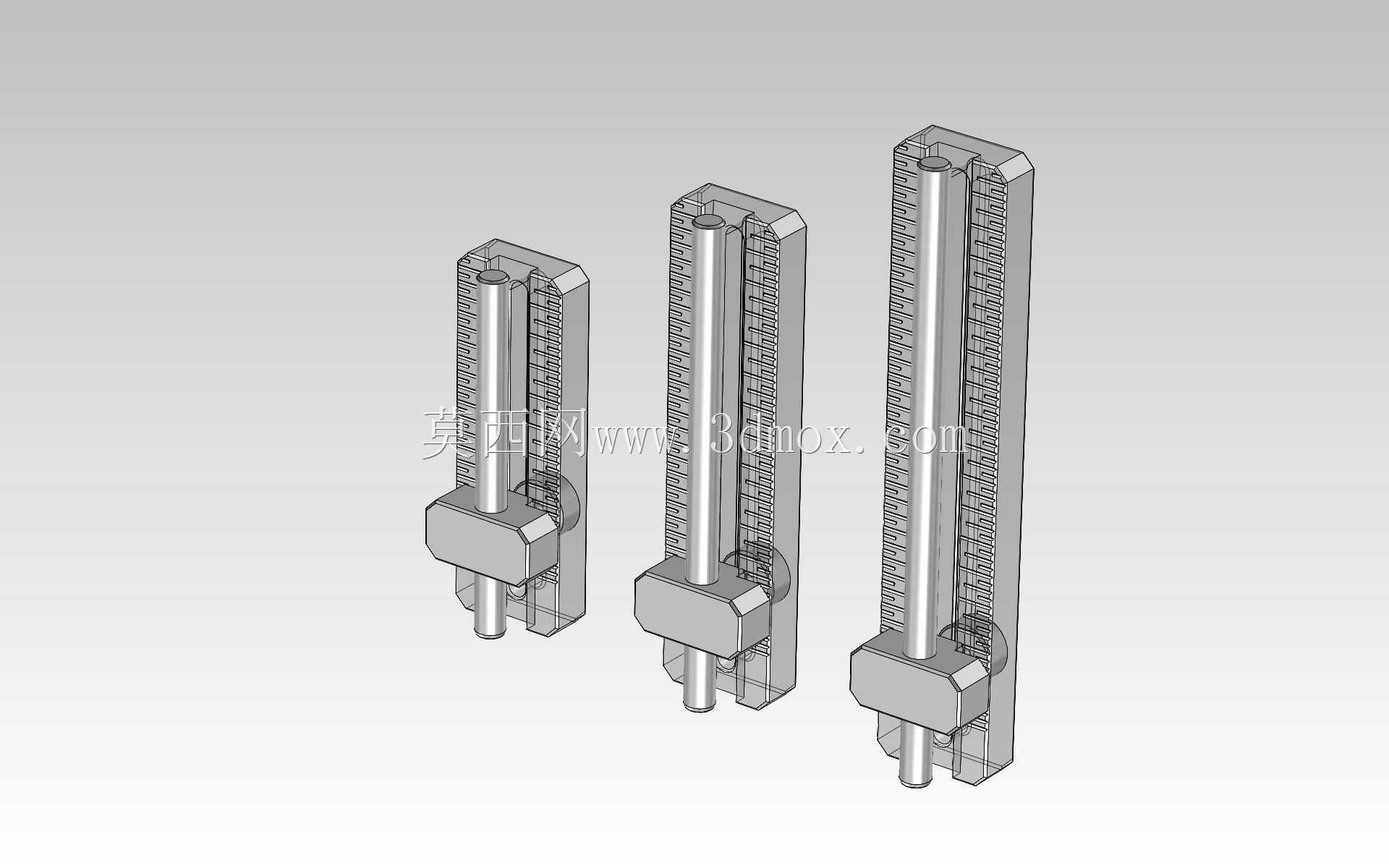

在普通车床的棒料、钢坯批量加工场景里，卡盘装夹时的料长伸出量一致性，直接决定了单件加工的走刀行程、端面切削余量甚至成批工件的尺寸合格率，不少操作工习惯用粉笔划线、钢尺抵靠的方式做定位，不仅效率低，反复装夹的误差也很难控制在小范围内，这款定位挡块就是针对这类实操痛点设计的机加工辅具。整体结构采用透明亚克力与金属件组合的设计思路，外部带刻度标识的透明壳体可以直接观察内部深度杆的伸出位置，不用反复抽出测量就能快速读取当前定位的长度数值，适配3英寸规格的卡盘安装场景，安装时不需要对卡盘做额外改造，直接依托卡盘侧部的装夹间隙完成固定，不会干涉卡爪的正常开合动作，也不会在工件旋转过程中产生剐蹭风险。内部的滑动止动块搭配锁紧螺钉，调整时只需要松开螺钉滑动深度杆到需要的料长位置，拧紧后就能形成刚性的定位端面，钢坯从卡盘前端伸入后，端部抵到深度杆端面就完成了轴向定位，哪怕是手部操作灵活性不足的操作人员，也能单手完成料长调整与锁紧动作，不需要反复比对尺寸。金属材质的深度杆做了表面耐磨处理，长期被钢坯端面抵靠也不会出现明显的凹痕变形，保证长期使用的定位精度，透明壳体上的刻度直接对应料长伸出数值，调整时可以直接对照刻度做粗调，再配合钢尺做微量校准就能快速到位，相比传统的临时挡块，这款结构把刻度观察、滑动调整、锁紧固定、抵靠定位几个功能整合到了一起，安装后不需要每次换料都重新拆装，只需要根据加工料长的需求调整深度杆位置即可。在小批量多规格的钢坯车削作业里，这类辅具能把单件装夹的定位时间压缩近六成，同时避免因为料长伸出过长导致的工件振颤、打刀问题，也能防止伸出量过短造成的端面加工余量不足，结构上没有复杂的传动组件，日常维护只需要定期清理滑动缝隙里的铁屑，给锁紧螺钉的螺纹部位加注少量润滑油就能长期保持顺畅的调整手感，安装边界上整体外伸尺寸不会超出卡盘的最大回转半径，适配常规卧式车床的卡盘配置，不需要额外拓展安装空间。
