手摇式无电池便携照明手灯结构设计

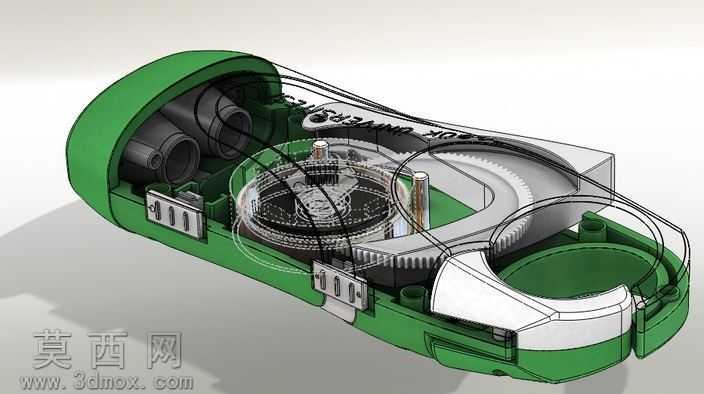

本作品为手摇式无电池手灯的三维结构模型，采用SolidWorks完成全参数化建模，通过剖面渲染的形式直观呈现产品内部的完整传动与功能布局，清晰展示各零部件的装配关系与空间排布。建模过程中严格遵循自顶向下的设计逻辑，先完成整体外壳的曲面造型，再逐步拆分内部的传动组件、发电模块、发光单元的安装位，确保所有零件之间无干涉，装配公差符合小型消费类电子产品的设计规范。外壳部分采用绿色哑光塑料材质渲染，还原手持类产品常用的防滑耐磨塑胶质感，半透明剖面区域清晰展示内部的齿轮传动组、手摇转轴、线圈发电组件、LED灯座的排布：大直径传动齿轮与手摇输入轴同轴连接，通过多级减速齿轮组将手摇的低速转动增速传递至发电模块，实现机械能到电能的转换，无需内置电池即可为发光单元供电，契合环保便携的设计定位。模型中对金属传动件采用银灰色金属质感材质，区分塑胶外壳与金属结构件的视觉差异，接线部分采用黑色线材建模，还原内部走线的规整排布，开关拨片、外壳卡扣等细节结构均完整还原，兼顾外观造型与内部结构的合理性。设计思路围绕无电池自发电的便携照明需求展开，整体造型贴合手持握持的人体工学弧度，内部结构紧凑排布，在有限的壳体空间内整合完整的手摇发电传动链路与照明模块，既保证手摇操作的顺畅省力，又控制整体产品的体积重量，满足应急照明、户外随身使用的场景需求，所有结构件均做了适配注塑生产的工艺考量，拔模斜度、壁厚均匀性都在建模阶段做了参数化校验，可直接用于后续的结构验证与开模参考。
