电动剪叉式升降驱动装置结构设计

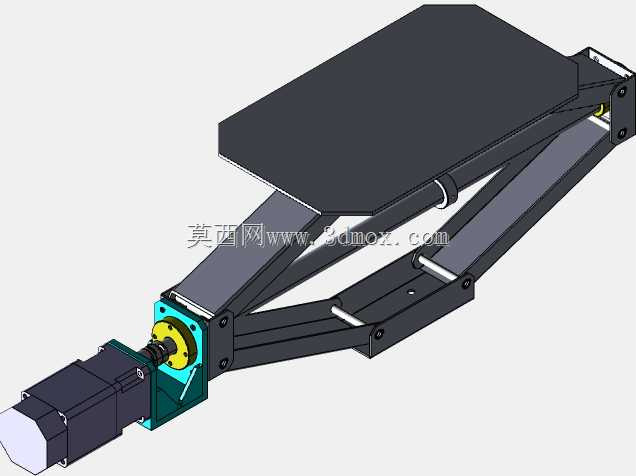

这款电动驱动的剪叉式顶升结构，常被集成在自动化生产线的工件抬升工位、小型设备的高度调节模组、仓储物流的轻型物料举升场景中，替代传统手动液压顶升结构，适配需要电控精准控制升降高度的作业需求，无需人工反复扳动操作杆，可接入设备的整体控制系统实现行程内的任意位置停驻。从结构设计逻辑来看，整套机构采用成熟的剪叉臂铰接布局，两组对称布置的剪叉臂通过中间铰接销轴形成力的放大结构，驱动端布置在剪叉臂的底部铰接端，通过伺服电机搭配丝杠传动副，将电机的旋转运动转化为剪叉臂下端铰接点的水平位移，进而带动顶部承载平台完成垂直方向的升降动作，相比液压驱动的同规格顶升结构，不存在液压油泄漏风险，维护频次更低，升降过程的位移控制精度更高，适合对洁净度有要求的车间环境使用。设计过程中，剪叉臂采用板材折弯成型的箱型截面结构，在控制整体自重的前提下保证足够的抗弯刚度，避免承载时出现臂体变形导致的平台卡滞；各铰接点均采用带自润滑衬套的销轴连接，减少长期往复动作带来的铰接磨损，降低运行过程中的异响与间隙累积。顶部承载平台采用平板式结构，台面预留了标准安装孔位，可根据实际使用需求加装工装夹具、输送辊道或者工件定位座，平台边缘做了倒角处理避免安装作业时的磕碰划伤。安装边界方面，整套机构处于最低位时整体高度较低，可直接嵌入设备台面下方的预留空间，不需要额外开挖地坑，底部安装座预留了螺栓固定孔，可直接通过紧固件固定在设备机架或者地面基础上，驱动电机的出线端朝向侧方布置，避免升降过程中线缆与臂体发生干涉。传动丝杠采用梯形丝杠搭配防转结构，具备一定的自锁能力，即使驱动端断电，也能保证承载平台不会出现意外下滑，提升作业过程的安全性；电机与丝杠之间通过法兰式连接座固定，传动链路短，传动效率高，同时减少了额外的传动零件带来的装配误差。在实际选型适配时，可根据需要的顶升行程、额定承载重量调整剪叉臂的长度、板材厚度以及丝杠的直径参数，该结构的三维模型完整还原了各零件的装配关系、铰接位置的配合间隙，可直接用于同类型顶升设备的结构参考、运动仿真验证，帮助设计人员快速完成类似结构的方案迭代，减少从零开始建模的重复工作量，也可用于教学场景下剪叉升降机构的传动原理演示，直观展示动力输入到升降动作输出的整个力传递路径。
