人体工学真空吸附手持操作握柄

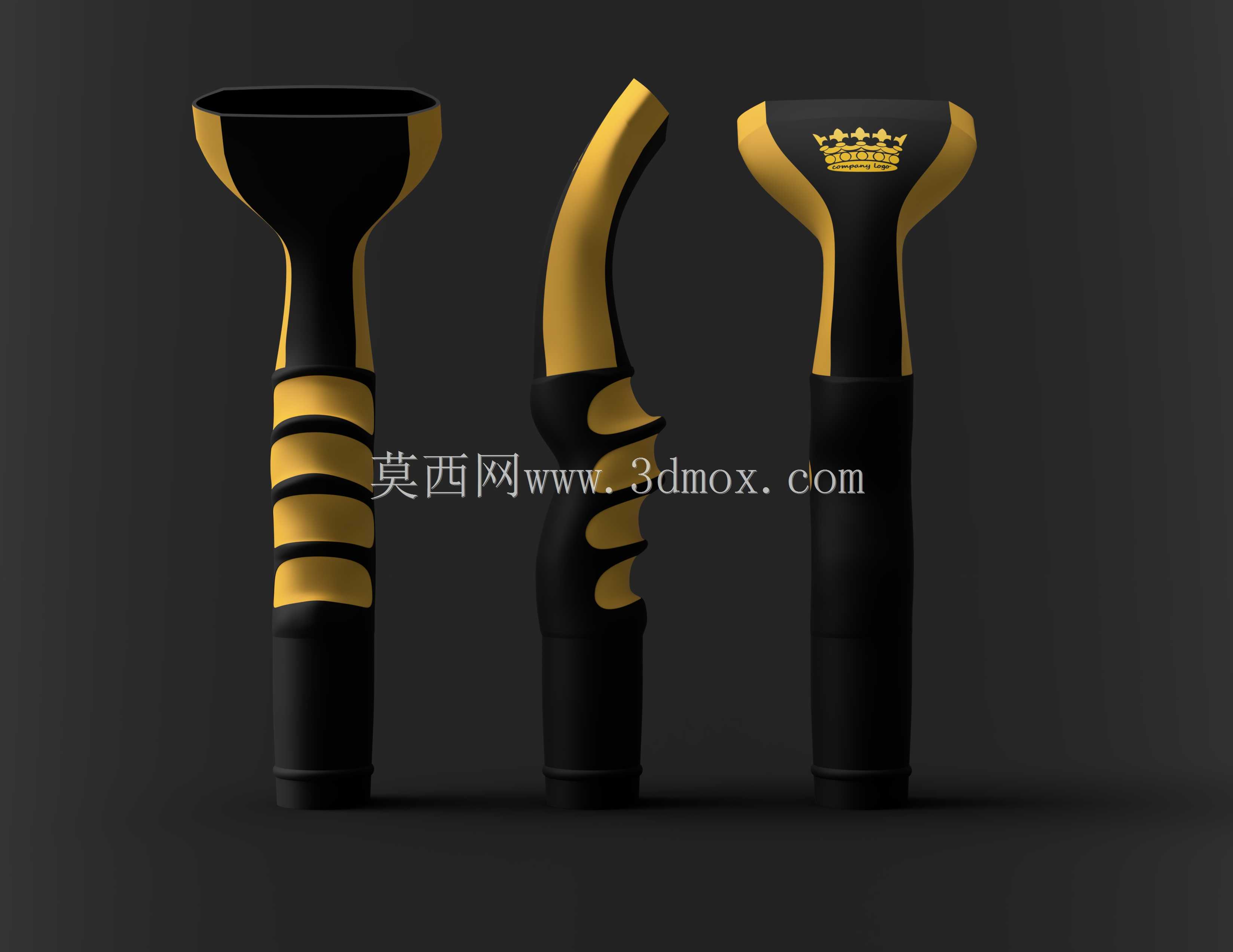

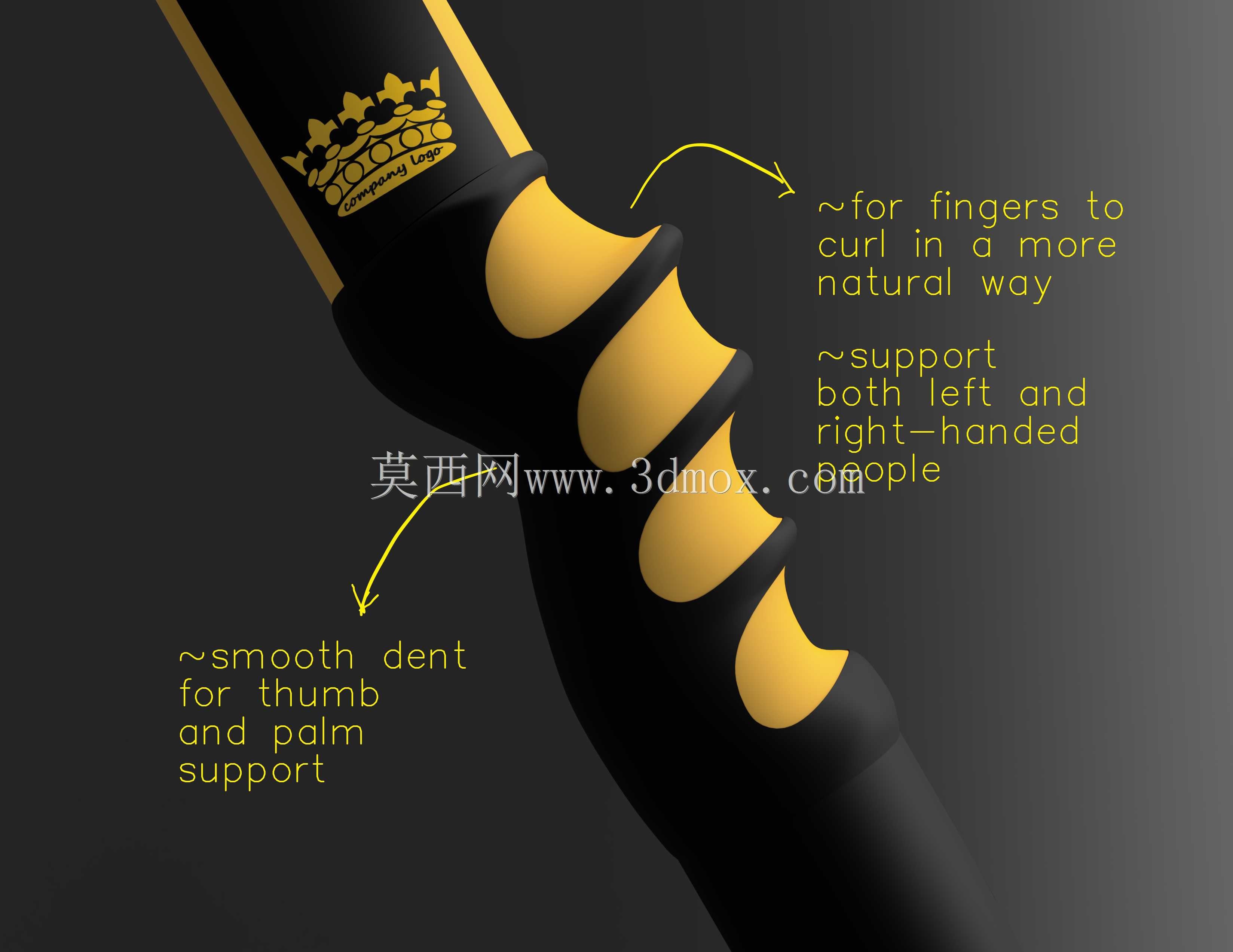

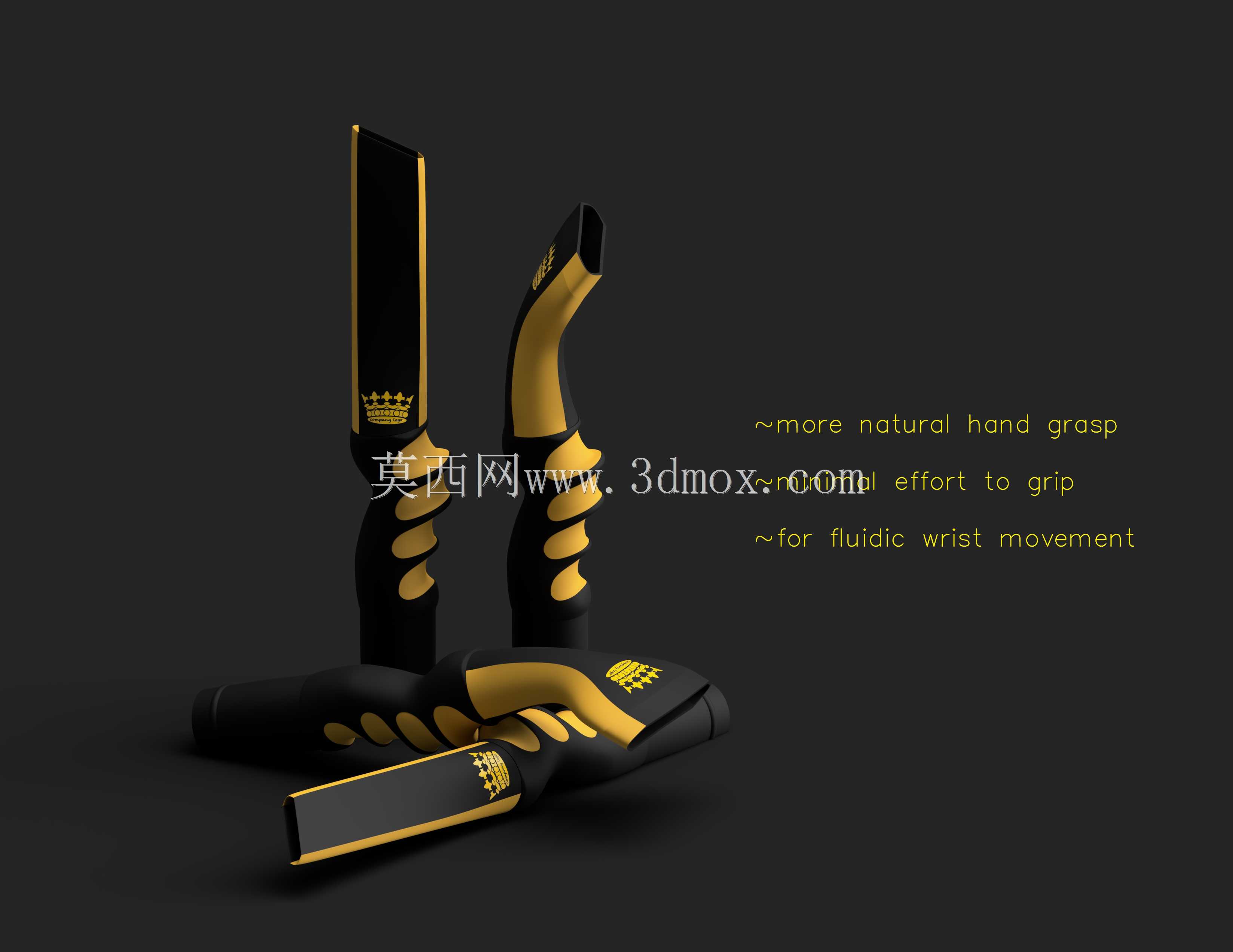

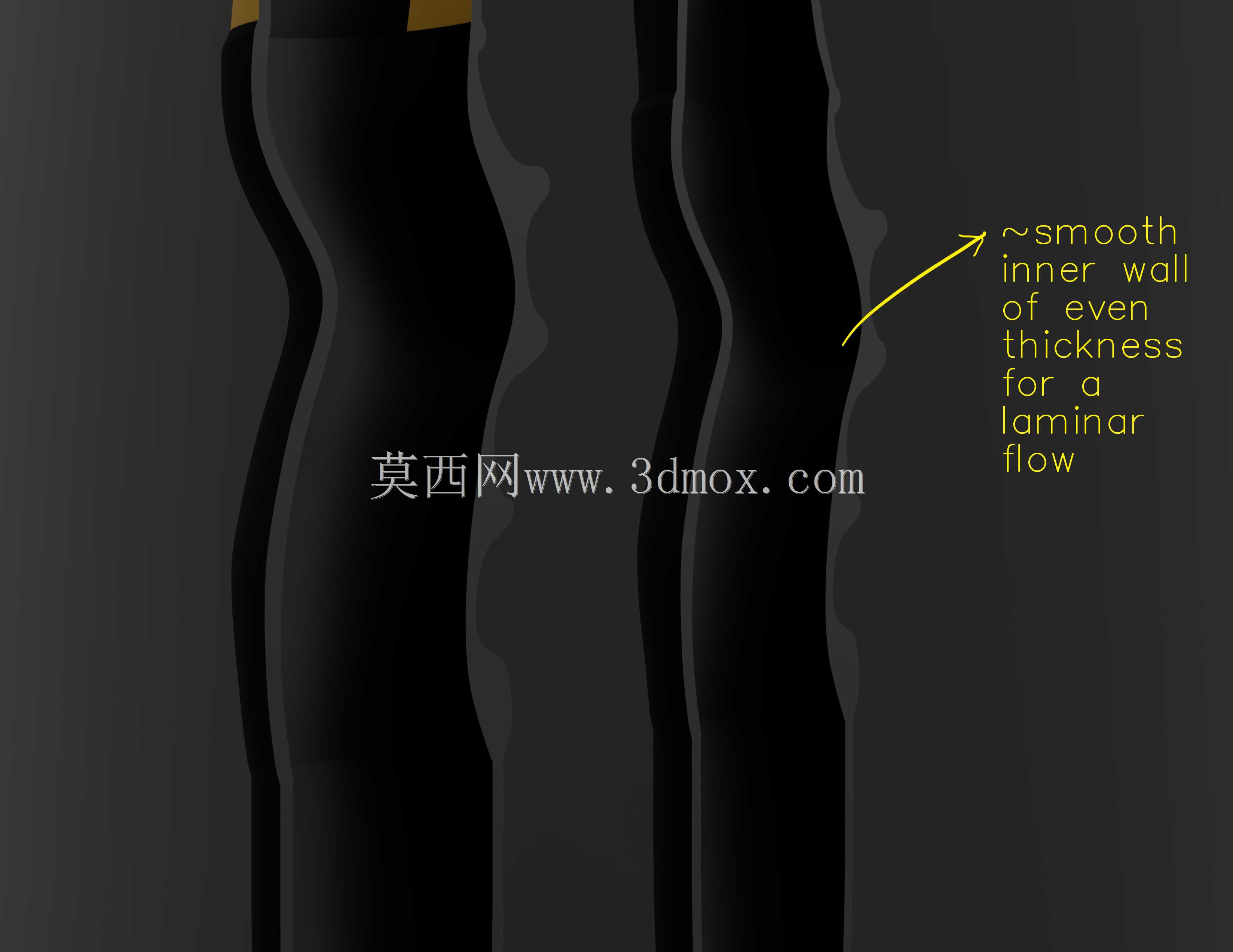

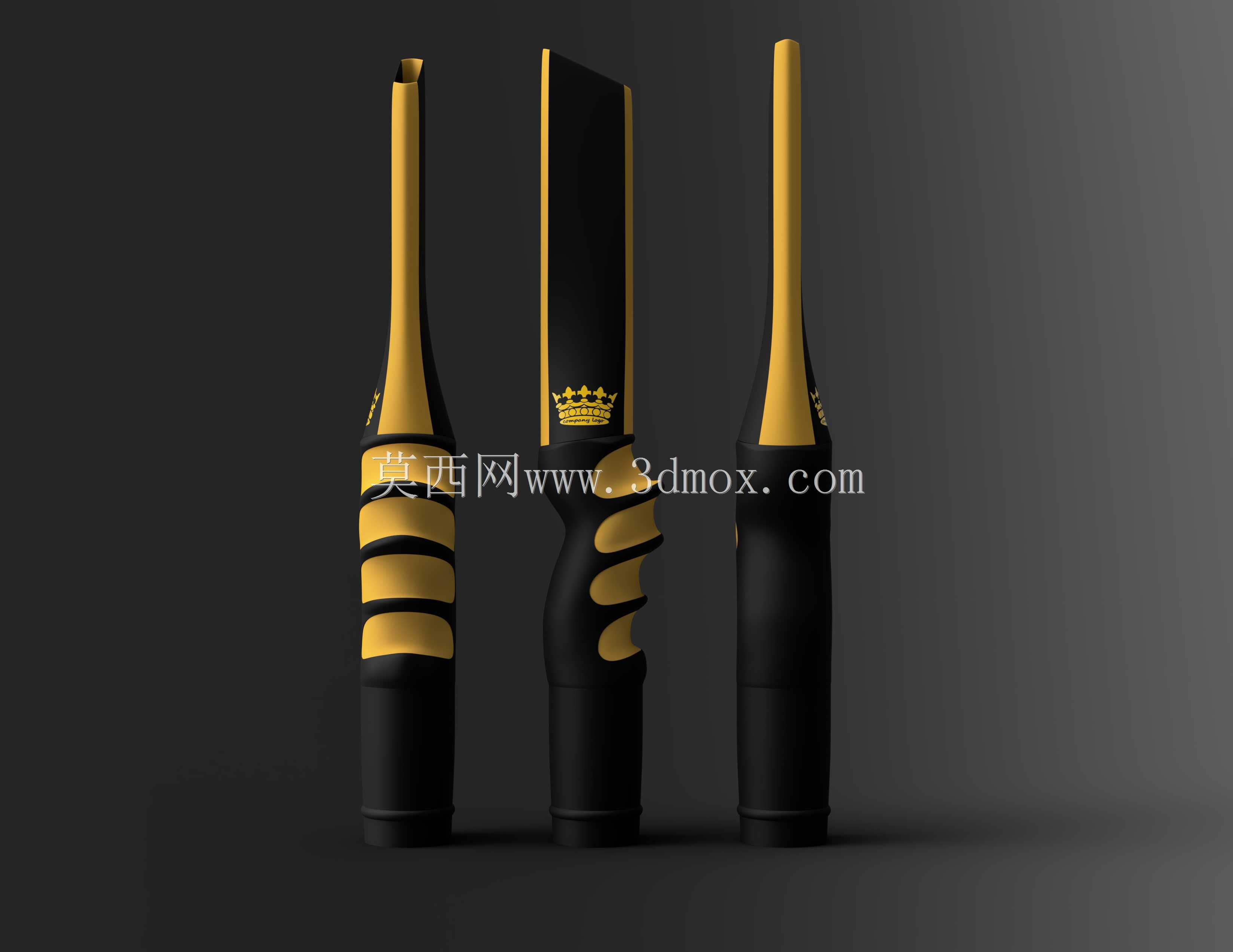

这款手持握柄主要适配各类需要手动操控的真空吸附类作业场景，常见于电子元器件装配工位的小型真空吸笔、小型物料搬运的手持真空拾取器、实验室精密试样转移的真空操作工具等场景，作为操作人员直接握持施力的核心部件，直接决定长时间作业下的操作疲劳度与动作精准度。设计阶段首先拆解了常规直柄握具的使用痛点：常规直筒握柄需要手腕保持非自然中立位，长时间捏握会造成腕部肌腱紧张，指部受力集中在指腹局部区域，连续作业超过半小时就容易出现指端发麻、腕部酸胀的问题，针对这些问题，握柄的轮廓完全贴合自然抓握时的手部形态，握持区的指位凹陷对应四根手指的自然弯曲弧度，不需要刻意发力捏紧就能靠轮廓贴合实现稳定持握，大幅降低持续握持的施力强度。握柄的曲面走向匹配手腕自然偏转的角度，操作时腕部可以保持顺直的流体式活动姿态，不需要刻意扭转手腕调整工具角度，在需要频繁调整吸附位置、小范围移动工件的作业场景下，腕部的活动阻力明显降低，能有效减少重复性劳损的出现概率。握柄表面做了分区的防滑结构设计，高摩擦区域对应指腹与掌根的接触位置，即使手上沾有少量装配工位常见的无尘布纤维、轻微切削液残留，也不会出现打滑脱手的情况。从安装边界来看，握柄内部预留了标准的真空气路通道安装空间，端部的接口适配常规直径的真空软管，不需要额外做转接结构就能直接接入现有真空发生回路，握柄的整体外径控制在适合亚洲人手型的尺寸区间，手掌偏小的操作人员也能完全握持，不会出现握不住、发力不畅的问题。握柄的整体结构做了等壁厚设计，适合采用3D打印工艺快速打样验证，也可以通过注塑工艺实现批量生产，不同使用场景下可以根据作业环境选择对应的打印材料，常规无尘车间使用可以选择常规PLA或ABS材料，接触少量化学试剂的场景可以更换为耐溶剂的工程塑料打印。握柄的尾部做了平滑过渡，不会硌到掌根位置，长时间靠掌根抵住握柄施力时也不会出现局部压痛，侧面的轮廓凸起刚好卡在虎口位置，不需要额外施力就能防止握柄在手中轴向转动，拾取小重量工件时甚至可以只用虎口和拇指轻夹就能完成操作，进一步降低手指的施力负荷。在实际装配测试中，这款握柄搭配常规的真空吸盘组件，完成100次小型电子元件拾取放置动作的过程中，腕部的偏转角度比常规直柄降低近四成，指部的捏握力需求降低约三成，连续作业1小时后的主观疲劳评分明显优于常规直柄结构，适配各类需要精细操作的真空拾取作业需求。
