带弹簧锁定功能的双页合页结构设计

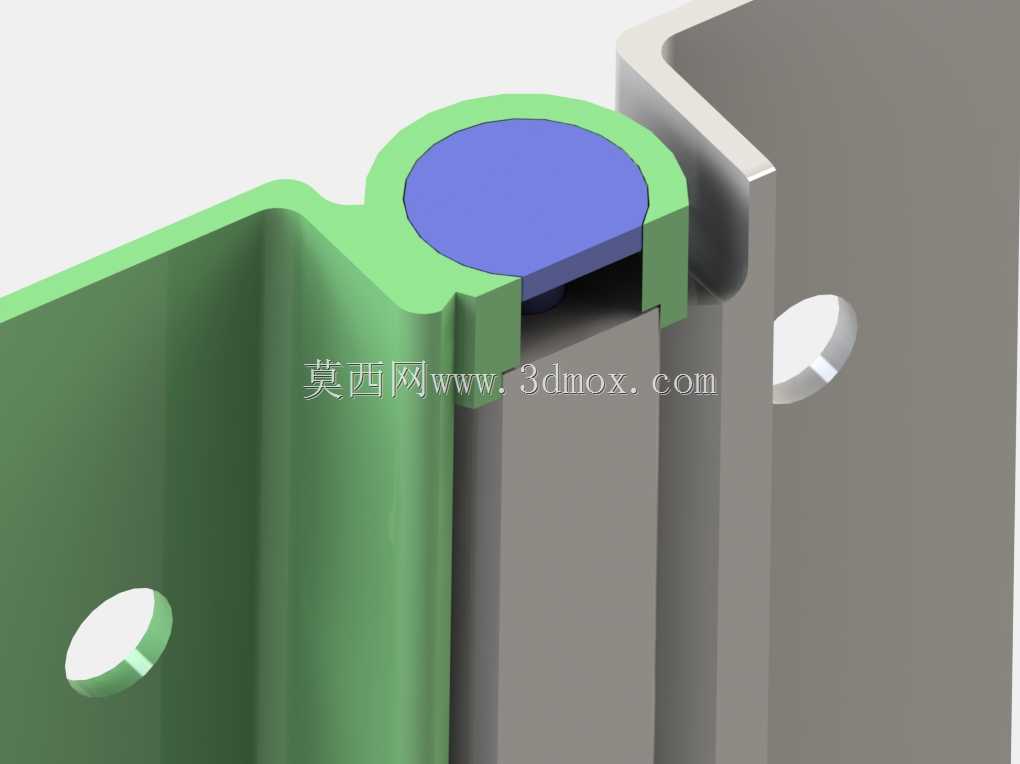

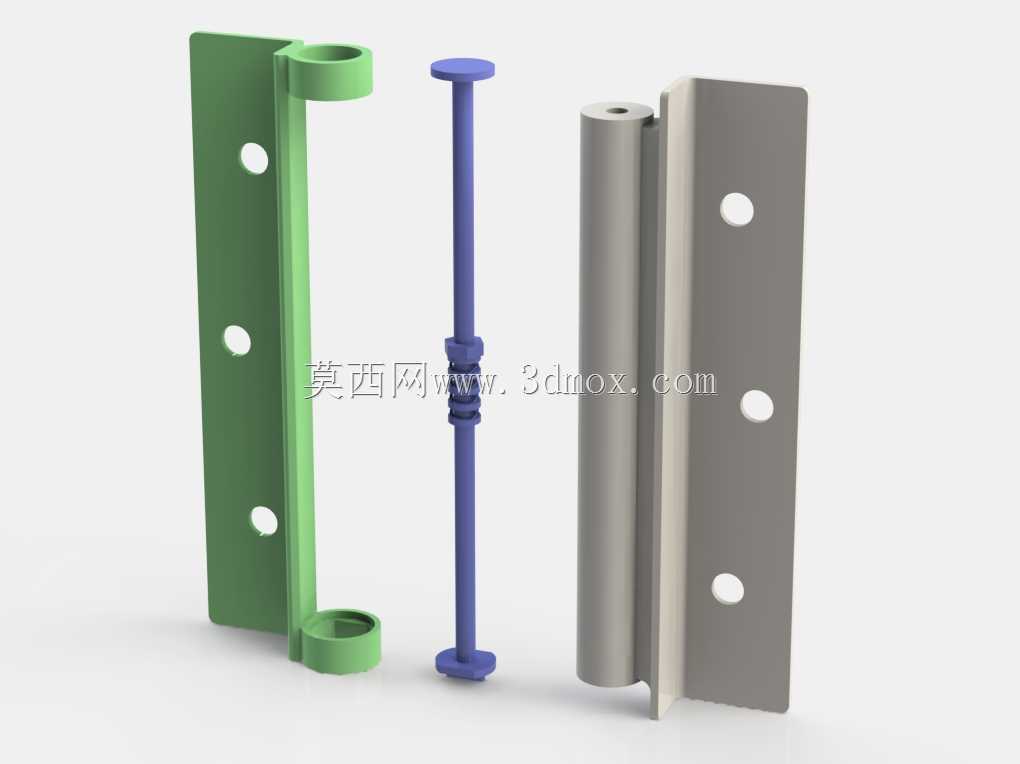

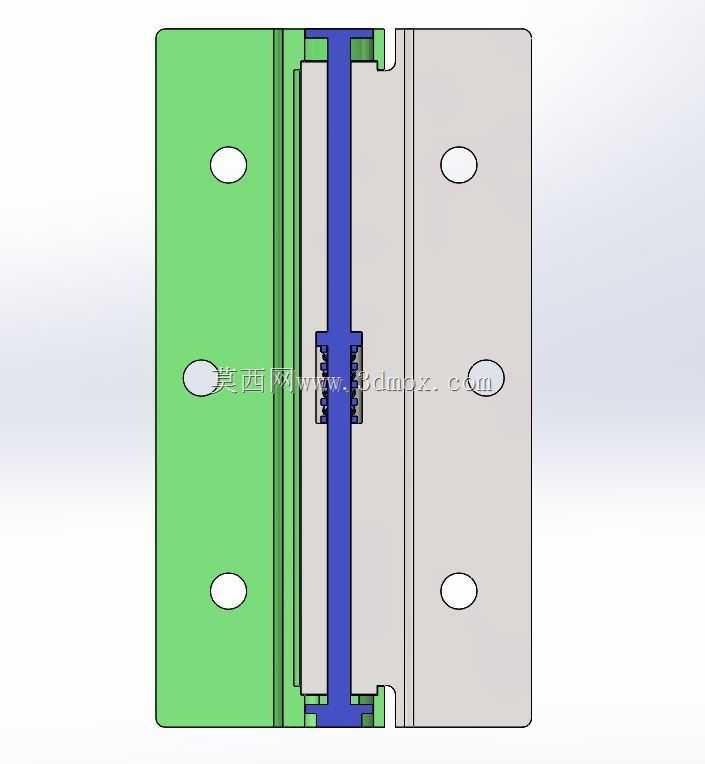

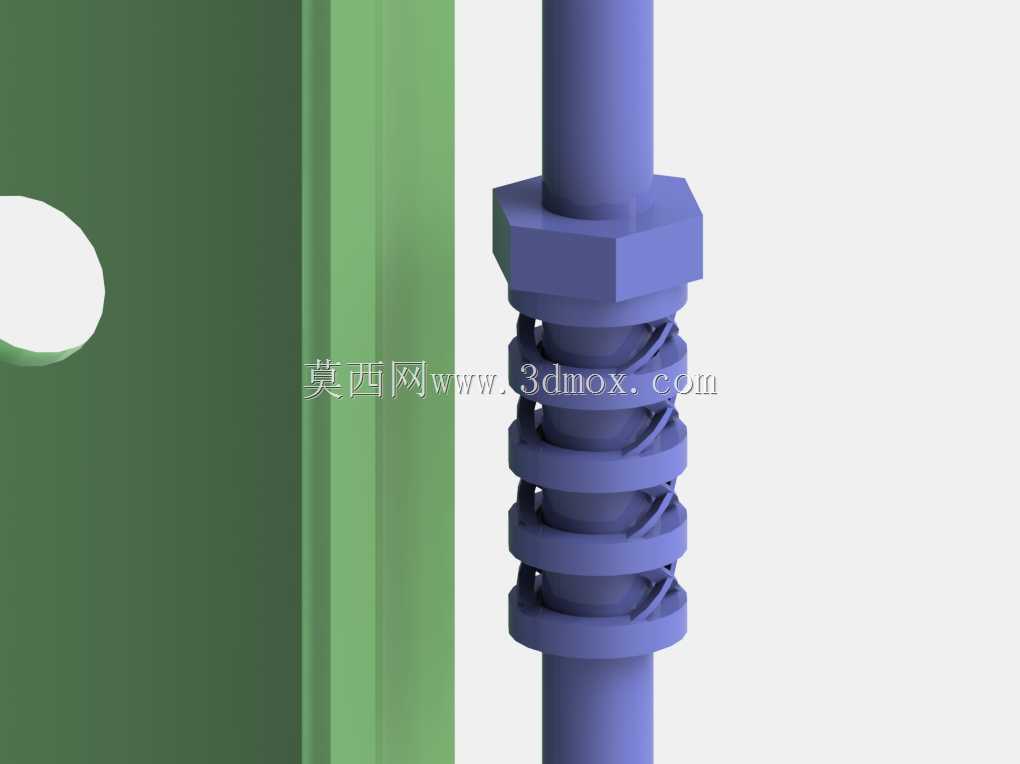

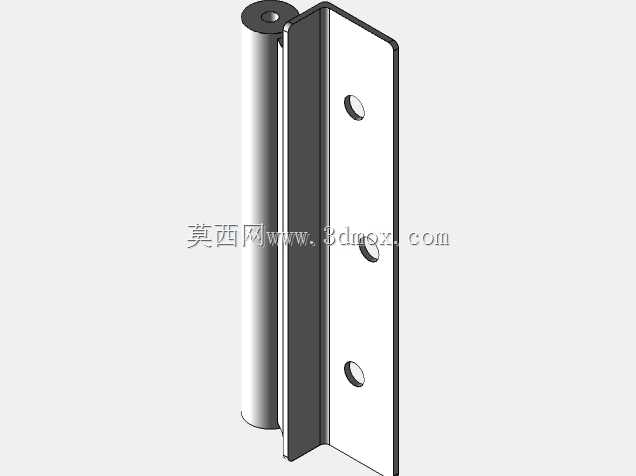

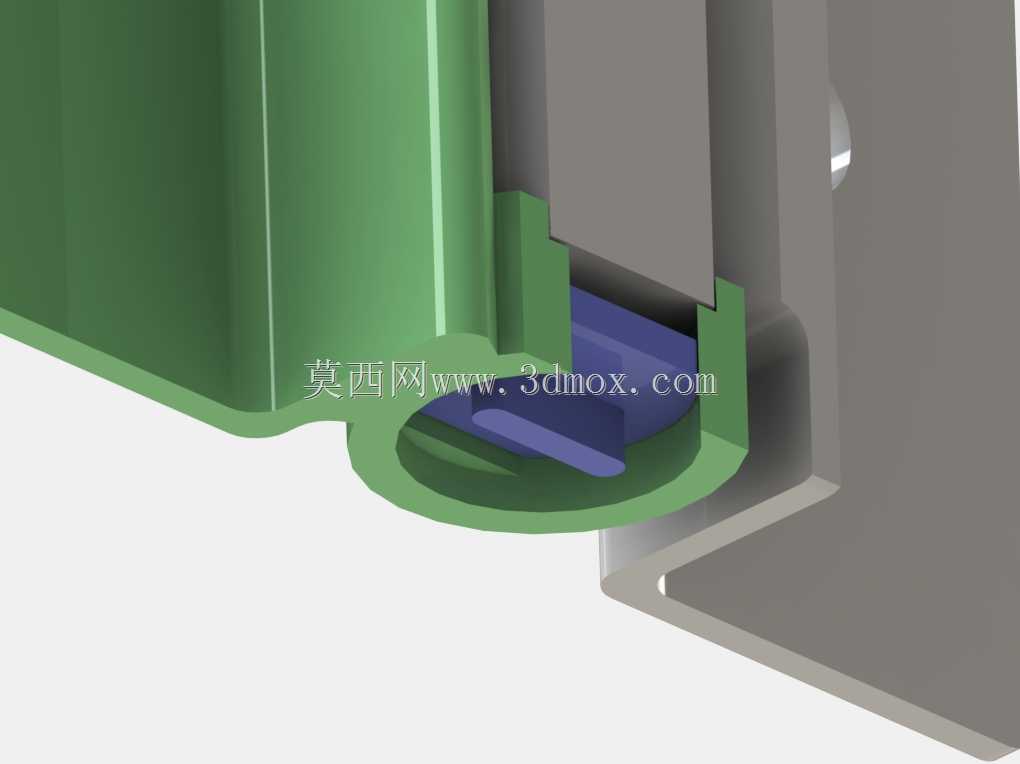

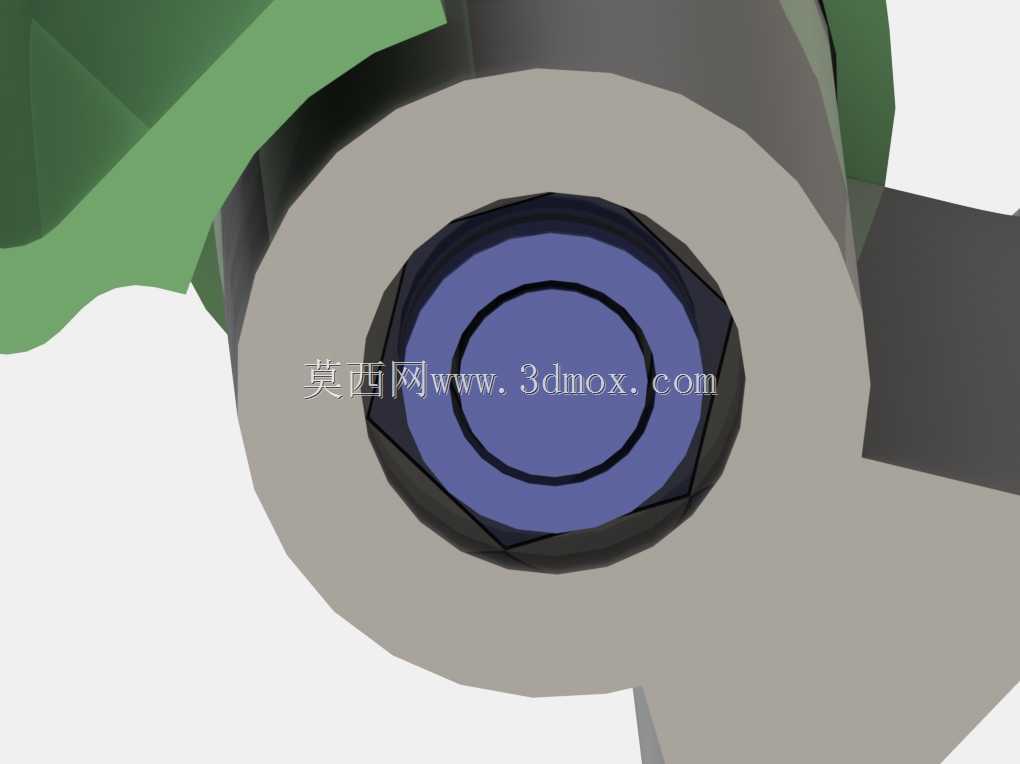

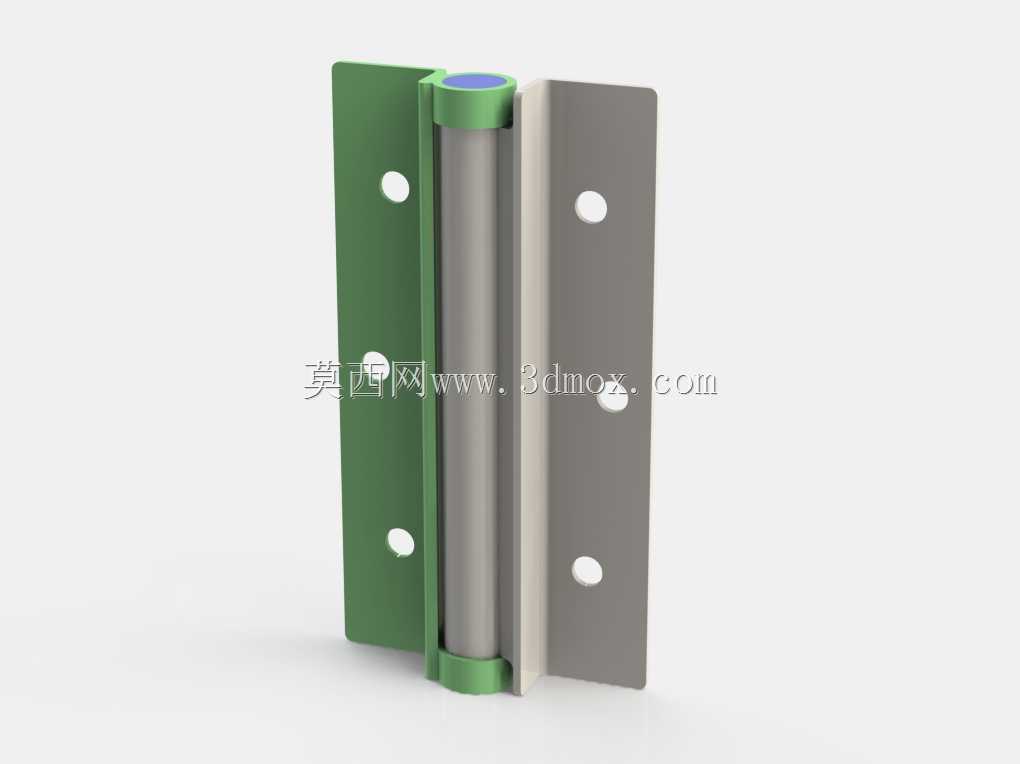

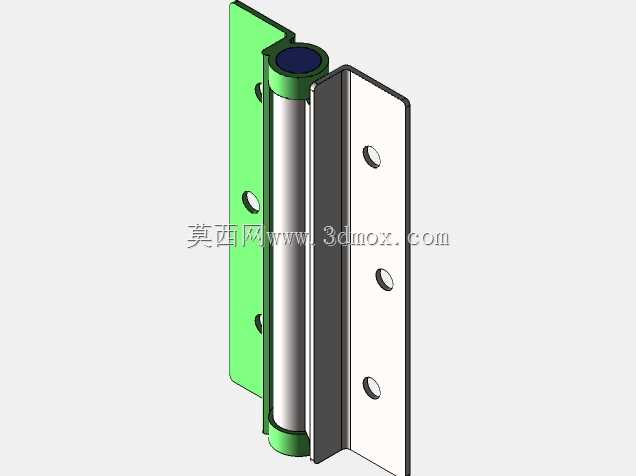

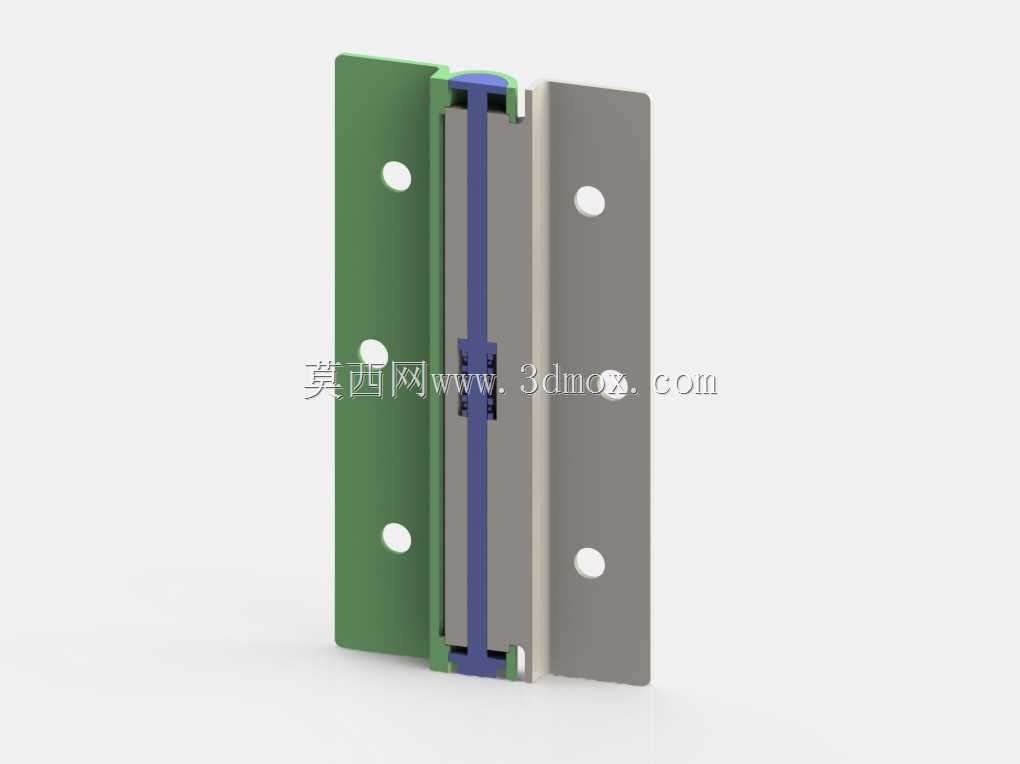

日常做设备防护门、小型检修舱门、可拆卸设备挡板的结构设计时，经常会遇到需要铰接件同时具备转动和临时锁定的需求，普通合页只能实现转动功能，额外加装锁扣、插销不仅会增加装配工序，外露的锁止结构还容易在设备运行中被剐蹭、积尘，在有洁净要求或者狭小安装空间的场景里适配性很差，这款带锁紧功能的铰链就是针对这类痛点做的集成化设计。从结构逻辑上看，它把弹簧蓄能结构、锁止销结构完全整合在铰接转轴内部，没有外露的操作件，不会和周边管线、结构件产生运动干涉。两个安装页片分别对应固定侧和活动侧，每页片上预留三个沉头安装孔，孔位做了等距排布，安装时可以直接用标准沉头螺丝固定，页片边缘做了小圆角钝化处理，不会划伤安装操作人员，也不会在开合过程中剐蹭相邻的密封胶条。转轴部分的锁止逻辑做了两种状态的切换，日常状态下内置的弹簧处于预压缩状态，会把六角锁止键顶入页片对应的卡槽内，此时铰链处于完全锁死状态，活动侧页片无法转动，能保证防护门、挡板不会因为设备振动、外力触碰意外开启；需要开启时，只需要按压转轴顶部的端帽，把六角键从卡槽内顶出，就可以自由转动页片，转动到需要的角度后，把转轴底部的旋钮扭转90度，就可以让锁止键保持脱离卡槽的状态，此时铰链可以自由旋转，满足大角度开启检修的需求，不需要一直按住端帽操作。做安装边界校核的时候要注意，这款铰链的转轴直径比普通同规格合页略大，安装时固定侧和活动侧的板材开孔边缘要预留足够的转动避让间隙，避免页片转动时和板材边缘发生卡滞；弹簧的预压缩量在设计时已经做了匹配，正常使用场景下不需要额外调整弹力，锁止键和卡槽的配合间隙做了小公差控制，锁止状态下不会出现晃动旷量，长期使用也不会因为磨损出现锁止失效的问题。在自动化设备的安全防护门、小型试验箱的舱门、户外机柜的侧开门这类场景里，用这款集成锁紧功能的铰链，可以省去额外装锁的步骤，整体外观更简洁，锁止结构藏在转轴内部，也能适应多尘、有少量喷淋的工况，不会因为异物进入锁止结构导致操作卡滞。
