FK20滚珠丝杠支撑单元轴承固定座结构

项目分类:3D模型 发布时间:2021-09-07 ID:263560
  • FK20滚珠丝杠支撑单元轴承固定座结构
  • FK20滚珠丝杠支撑单元轴承固定座结构

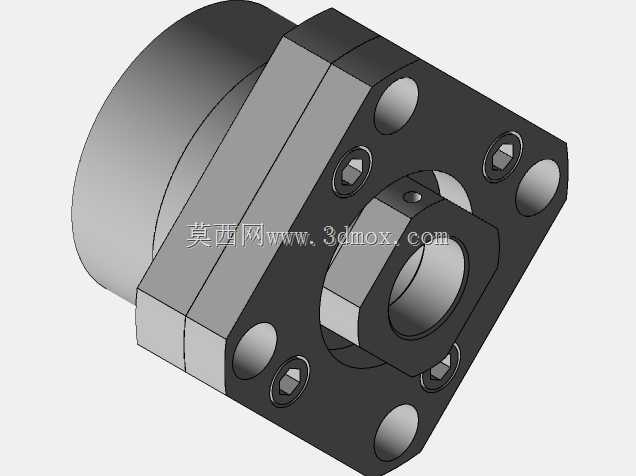

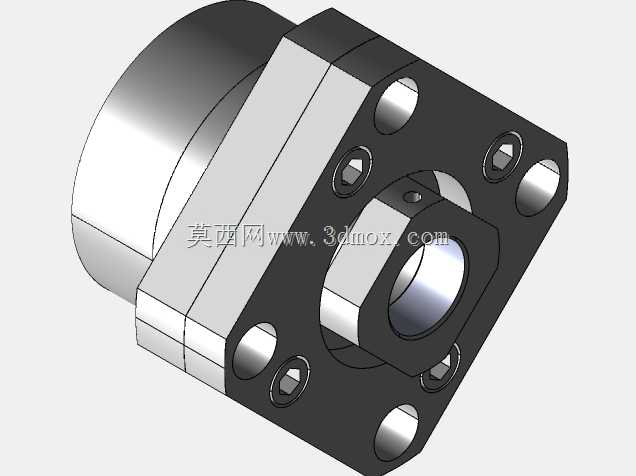

做传动结构选型的时候,FK系列的丝杠支撑座是进给系统里绕不开的标准件,这款FK20单元对应的是20mm公称直径的滚珠丝杠固定端支撑,日常在数控滑台、点胶设备、小型雕铣机的进给轴、自动化移栽模组的驱动端都能见到它的应用场景。不同于自制的焊接或者铣削支撑座,这类标准化的支撑单元出厂前已经完成了轴承预紧调整、座体同轴度校验,设计人员选型时不用再单独计算轴承压盖的压紧量、轴承与座孔的配合公差,能大幅缩短非标设备的设计周期。

从结构设计逻辑来看,这款支撑座采用方形法兰安装面,法兰面上均匀分布六个安装通孔,其中四个大孔用于将座体整体固定在设备安装基板上,另外两个对角布置的小孔是锁紧顶丝孔,用来固定穿入座体内孔的丝杠轴端,防止丝杠运转时出现轴向窜动。座体一侧的圆柱凸台是定位止口,设计安装板时可以对应加工出配合沉孔,装配时直接将凸台嵌入沉孔就能保证支撑座与丝杠安装方向的同轴度,不用反复打表找正,对装配工人的技术要求更低。

座体内部集成了一对配对安装的深沟球轴承6004,采用背对背的安装方式,既能承受丝杠传动时的径向载荷,也能承受进给启停、正反转切换时产生的双向轴向载荷,轴承内圈通过轴端锁紧螺母压紧,外圈通过座体内孔的台阶和端盖限位,出厂时已经调整好合适的预紧力,既不会因为预紧过大导致轴承运转发热过快,也不会因为预紧不足出现传动间隙。

设计选型时需要注意安装边界,这款支撑座的法兰边长、凸台外径、总长度都符合FK20的标准尺寸,安装孔的孔位间距也和通用模组的安装尺寸完全兼容,替换不同厂家的同型号产品时不用修改安装板的孔位设计。座体中心的通孔尺寸适配20直径丝杠的标准轴端,轴端的锁紧螺纹、定位轴肩尺寸都和支撑座的内部空间匹配,设计丝杠轴端时只要按照标准轴端尺寸绘制,就不会出现装配干涉的问题。

实际应用中,这类支撑座通常用在丝杠的固定端,和FF系列的浮动支撑座配合使用,固定端限制丝杠的轴向和径向位移,浮动端补偿丝杠运转发热产生的轴向伸长量,避免丝杠因为热胀冷缩出现弯曲变形,影响进给精度。相比自制的支撑结构,标准化的支撑单元座体采用一体铣削加工,材质多为45号钢调质处理,刚性更好,长期满负载运转也不会出现座体变形导致的同轴度偏差,能有效延长丝杠和轴承的使用寿命,在中低速、中等负载的直线进给场景下,是性价比非常高的传动支撑方案。
