立式带安装底座偏心支撑轴承座结构

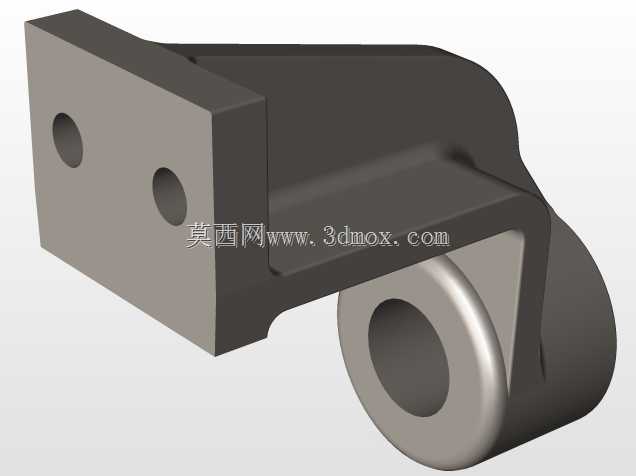

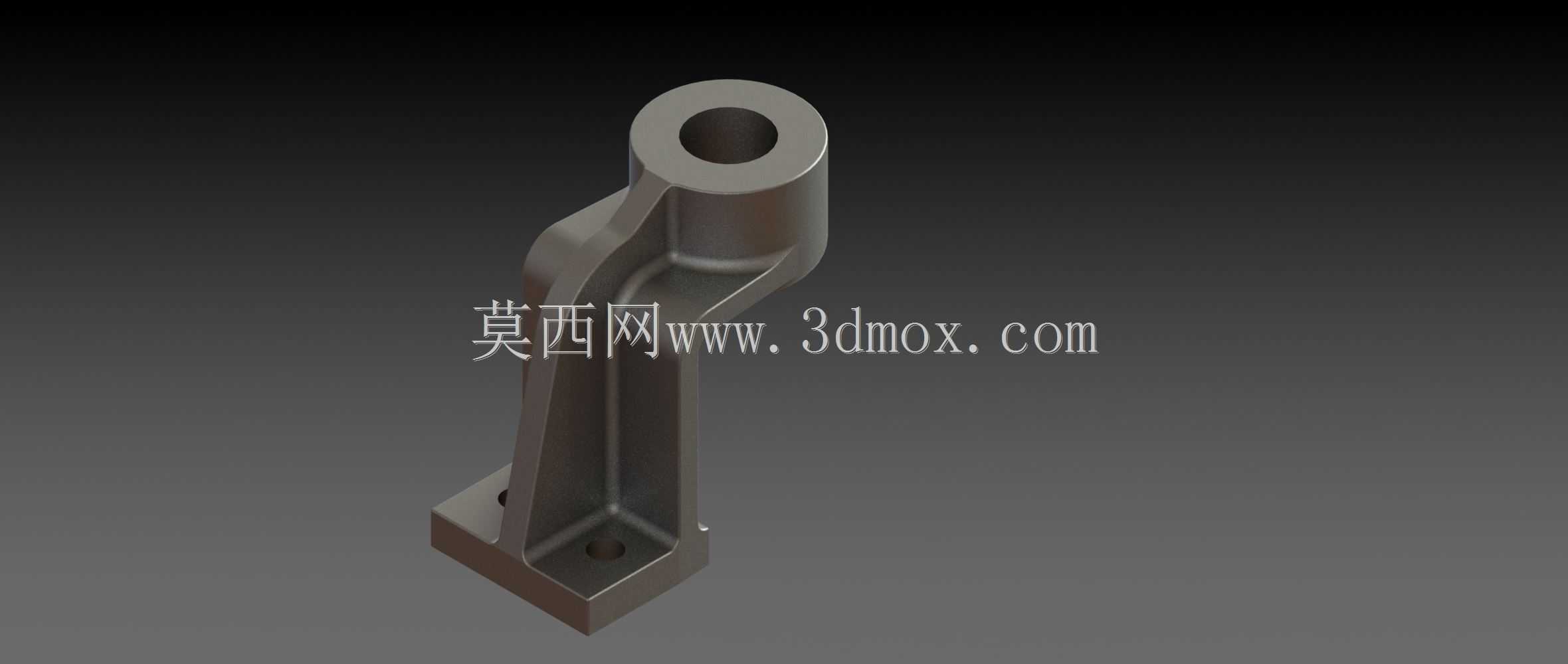

这类偏心立式轴承座多用于传动布局存在轴系偏移的中小型设备中，常见于轻工输送线、小型专用机床的辅助传动端、非标自动化设备的张紧轮支撑工位，区别于同轴式标准轴承座，其偏心支撑臂的结构可以在不改动主安装面位置的前提下，适配轴系的错位安装需求，同时预留出传动件的避让空间，避免皮带、链轮等传动部件与安装基座产生干涉。从结构设计逻辑来看，底部的方形安装法兰设置了两个对称的安装通孔，孔位间距匹配常规型材安装的孔距标准，安装时可通过螺栓直接固定在设备机架的型材面或者加工平板上，法兰面与支撑臂衔接处做了加厚过渡处理，避免承力时出现应力集中导致的根部断裂问题。支撑臂采用变截面的筋条强化结构，从底部法兰向上延伸至顶部轴承安装筒，臂身的截面厚度根据受力路径做渐变处理，靠近轴承安装位的区域厚度更大，可承受轴系运转时产生的径向载荷与小幅振动，同时尽可能降低整体结构重量，减少不必要的材料冗余。顶部的轴承安装筒为同轴通孔结构，内孔尺寸适配常用的深沟球轴承外径，筒身高度满足轴承的轴向定位需求，安装时轴承可通过压装方式嵌入筒内，端面可加装端盖实现轴向固定，防止轴承运转过程中出现窜动。在实际安装边界上，底部法兰的边长控制在常规小型支撑件的尺寸范围内，支撑臂的偏心距经过校核，既保证轴系安装后与主传动件的中心距符合传动设计要求，又不会因为偏心距过大导致支撑臂承受额外的弯矩载荷，整体结构的重心落在底部安装法兰的支撑范围内，设备运转时不会出现倾覆风险。结构的所有转角处都做了圆角过渡处理，不管是铸件生产还是后续的机加工环节，都能减少应力集中点，提升构件的疲劳强度，适配长期连续运转的工况需求。这类支撑结构在设计时需要重点校核支撑臂的抗弯强度，以及轴承安装孔与底部安装面的平行度公差，避免安装后轴系出现偏载，导致轴承过早磨损，建模过程中需要明确安装孔的位置度要求、轴承孔的尺寸公差与形位公差，确保生产加工后的构件能够直接装配使用，不需要额外的修配调整。
