带菱形安装座外球面轴承组件

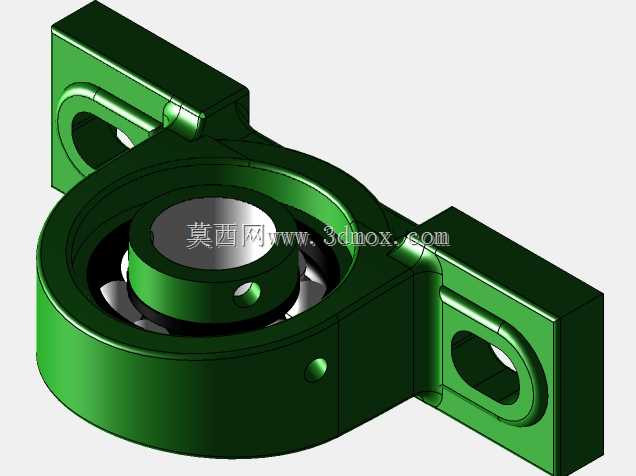

这款带菱形安装座的外球面轴承组件，是轻载传动场景里十分常用的支撑部件，常见于食品输送线、小型农机传动组、轻工包装设备的辊筒支撑工位，也会出现在小型风机、木工机械的转轴支撑位置，适配转速不高、径向载荷为主、安装面存在一定角度偏差的工况。从结构设计来看，整体采用铸态壳体搭配嵌入式外球面球轴承的组合，两侧延伸的菱形安装耳预留了长圆形安装孔，这类孔型的设计初衷是抵消安装面的加工误差，允许安装时沿孔长方向调整轴承中心位置，降低对安装基座的孔位精度要求，现场装配时不需要反复铰孔对位，能大幅缩短设备组装的调校时间。轴承内圈采用顶丝锁紧结构，装配时将转轴穿入内圈后，拧紧内圈上的紧定螺钉即可完成轴与轴承的周向固定，不需要额外加工轴肩、键槽，适配光轴的快速装配需求，对于一些现场改造、临时增设传动点位的场景十分友好。壳体的环形主体完全包裹轴承外圈，仅在上下位置预留少量间隙，既可以阻挡生产环境中的粉尘、碎屑进入轴承滚道，也能储存少量润滑脂，延长轴承的补脂周期，在多尘的车间环境下使用时，能减少日常维护的频次。两侧安装耳的位置做了加厚过渡处理，避免螺栓锁紧时安装耳出现应力断裂，壳体与轴承外圈的配合采用小过盈压装，保证轴承外圈在承受径向冲击时不会发生跟转。从安装边界来看，两侧安装孔的中心距适配常规轻载轴承座的安装尺寸，轴承内孔为25mm规格，适配同直径的光轴使用，壳体的中心高度经过标准化设计，替换同规格旧件时不需要调整安装基座的高度，可直接互换。建模时还原了轴承内部的钢球、保持架结构，也保留了壳体上的铸造圆角、安装耳的加强筋细节，安装孔的沉台结构、内圈顶丝的位置都做了准确还原，能直接用于设备装配的干涉检查、安装模拟，也可以作为非标传动组件设计时的选型参考模型，帮助设计人员快速完成支撑点位的布局校核，避免出现安装空间不足、轴系对中偏差过大的问题。
