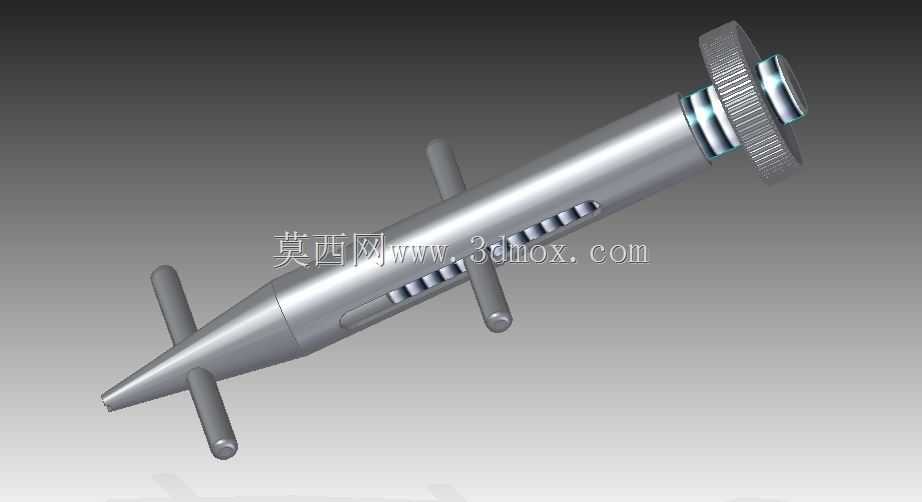

这款手动调节定位构件,多应用在工装夹具的精准定位工位、小型检测治具的点位支撑场景,也可适配轻载压装工序里的工件顶出定位环节,在小尺寸零件装配、电路板定位治具、精密模具的辅助顶出结构中都能见到同类结构的应用。从结构设计逻辑来看,整体采用细长杆身作为主体承载,前端锥形针头设计是为了适配工件上的定位小孔,锥面导向可以在对位偏差不大的情况下顺利滑入定位孔,避免硬接触刮伤工件表面;杆身侧面开设的等距卡槽,配合横向穿插的限位销,能够实现多档位的长度调节,每一档的卡槽间距对应固定的伸出长度,调节时只需要拔出限位销,滑动杆身到目标档位后再插入限位销即可完成锁定,相比螺纹调节的结构,这种卡槽限位的方式调节速度更快,不存在螺纹磨损后锁不紧的问题,适合需要频繁切换定位高度的工位。尾部的滚花旋钮是为了方便操作人员手动微调杆身的周向角度,旋钮端面的两个对称平面可以配合扳手施加更大的锁紧力,当需要把杆身锁定在固定支架上时,用扳手卡住平面拧紧锁紧螺母,就能避免杆身在受力时发生转动。三个呈120度分布的横向支杆,是作为深度限位结构使用的,当针头插入定位孔到设定深度时,三个支杆会同时抵靠在工件基准面上,保证每次定位的深度一致,不会因为操作人员推力大小的差异导致定位深度出现偏差,三个支杆的对称分布也能让抵靠受力更均匀,避免单侧受力导致杆身倾斜,影响定位精度。从安装边界来看,杆身主体为等直径圆柱段,适配的安装孔为基孔制间隙配合,安装时只需要在支架上加工对应直径的通孔,从尾部穿入杆身后,在支架背面用锁紧螺母配合尾部旋钮的螺纹段锁紧即可,不需要额外设计复杂的安装座,整体占用的径向安装空间很小,适合在排布紧凑的多工位治具上使用。杆身的卡槽深度经过设计,既保证限位销插入后有足够的抗剪切强度,承受定位时的轴向推力,又不会因为开槽过深导致杆身的抗弯强度下降,在常规的轻载定位工况下,不会出现杆身弯曲变形的问题。针头部分的锥角经过优化,既保证导向时的顺滑度,又避免锥角过尖导致针头容易磕碰损坏,日常使用中如果针头出现磨损,只需要松开尾部锁紧件就可以更换前端针头,不需要更换整个构件,降低了维护成本。
