90度型材直角焊接夹紧工装结构

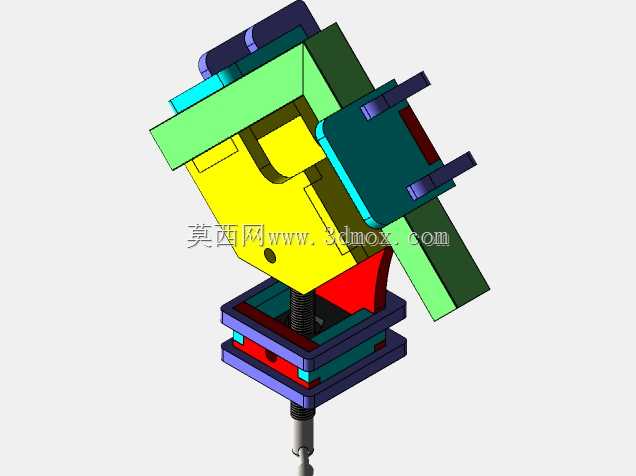

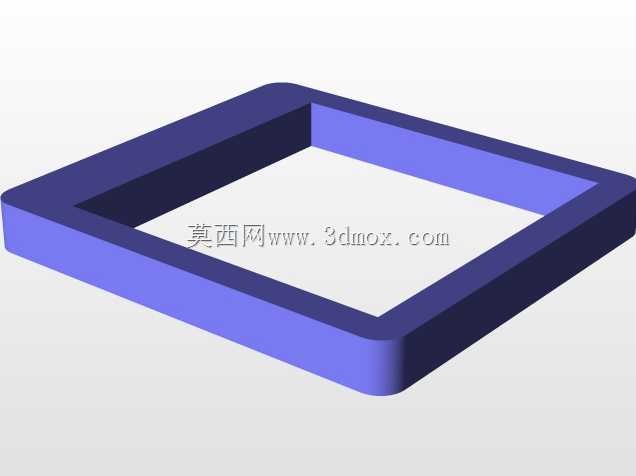

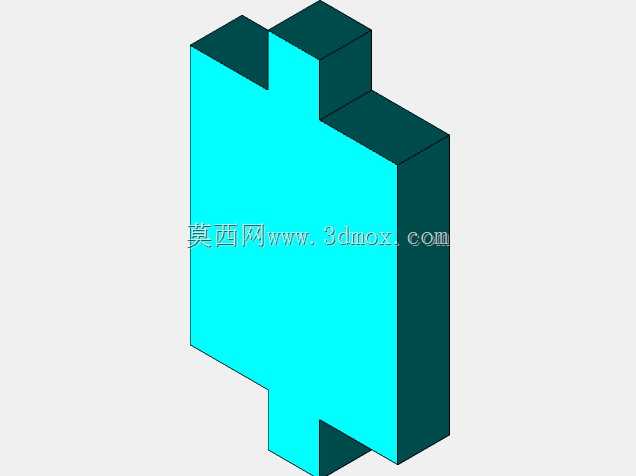

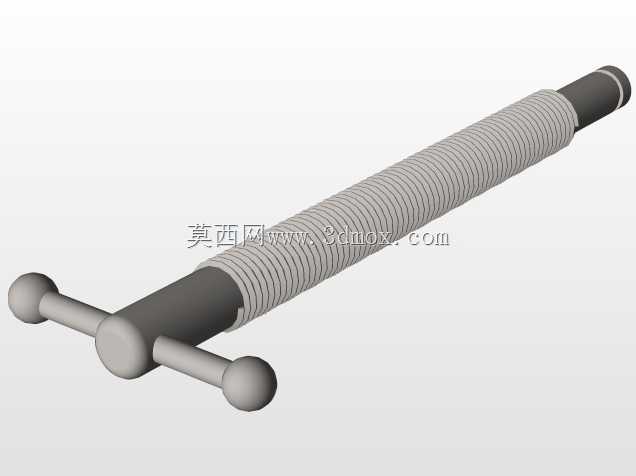

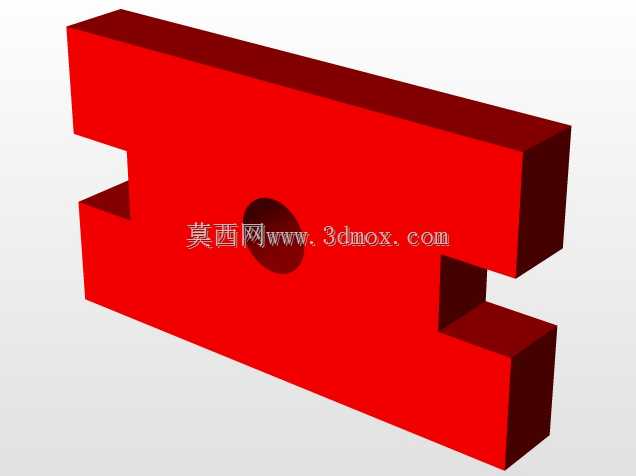

在型材框架焊接、钣金直角拼接的现场施工场景中，两个型材弯折或对接成90度时的定位精度，直接决定后续框架的装配公差与整体结构强度，传统施工中多采用人工扶持、简易角码临时固定的方式，极易出现焊接过程中角度偏移、对接边错位的问题，不仅需要反复调校耗费工时，焊接完成后还容易出现应力集中导致的角度变形，后续矫正难度极大。这款90度夹紧结构正是针对这类现场施工痛点设计，核心作用是在焊接作业前将两个待对接的型材牢牢固定在90度直角位置，全程保持对接边的贴合度与角度精度，无需人工持续扶持，大幅降低焊接过程中的移位风险。从结构设计逻辑来看，整套夹紧装置采用底部螺旋升降支撑配合双侧侧向夹紧的组合结构，底部的丝杆传动结构可以根据型材的截面高度调整支撑基准面的高度，适配不同规格的矩形型材、折弯钣金件的装夹需求，侧向的夹紧块采用与型材侧面贴合的平面接触设计，避免点接触导致的型材表面压痕，同时夹紧力分布更均匀，焊接过程中不会因为局部应力导致型材变形。考虑到现场施工的便捷性，整套结构的钣金零件均采用10mm厚度的板材通过激光切割成型，没有复杂的曲面加工件，所有拼接位置都可以通过焊接完成组装，加工门槛极低，施工人员可以根据现场的型材尺寸快速调整适配，不需要额外采购标准夹具配件，施工成本控制优势明显。在安装边界方面，整套夹紧装置的底部安装座采用平板式结构，可以直接固定在焊接工作台上，也可以搭配磁吸座临时固定在钢制工位平台上，不需要对现有工位做大规模改造；夹紧行程覆盖常规工业铝型材、通用矩形钢管的常用截面尺寸，对于小规格的钣金折弯件，可以通过在夹紧块接触面加垫调整片的方式实现兼容，不需要更换整套夹具。实际使用过程中，先将底部支撑面调整到与型材底部齐平的高度，放入第一个待焊接型材并靠紧直角定位基准面，调整侧向夹紧块锁紧后，再放入第二个待对接型材，确认两个型材的对接边完全贴合、角度符合90度要求后锁紧另一侧夹紧结构，即可开始焊接作业，焊接完成后待焊缝冷却至常温再松开工件，能够有效控制焊接变形量，保证直角对接的形位公差满足后续装配要求。相较于通用型的直角台虎钳，这款专用夹紧结构针对型材焊接的场景做了针对性优化，夹紧位置避开了焊缝区域，不会影响焊接操作的作业空间，同时开放式的结构设计让焊枪可以从多个角度接触焊缝位置，不需要反复调整工件装夹位置，单工位的焊接作业效率能够提升40%以上，尤其适合小型型材框架、防护栏支架、设备机架的现场焊接加工作业。
