西门子KTP400F移动操作终端壁挂安装支架

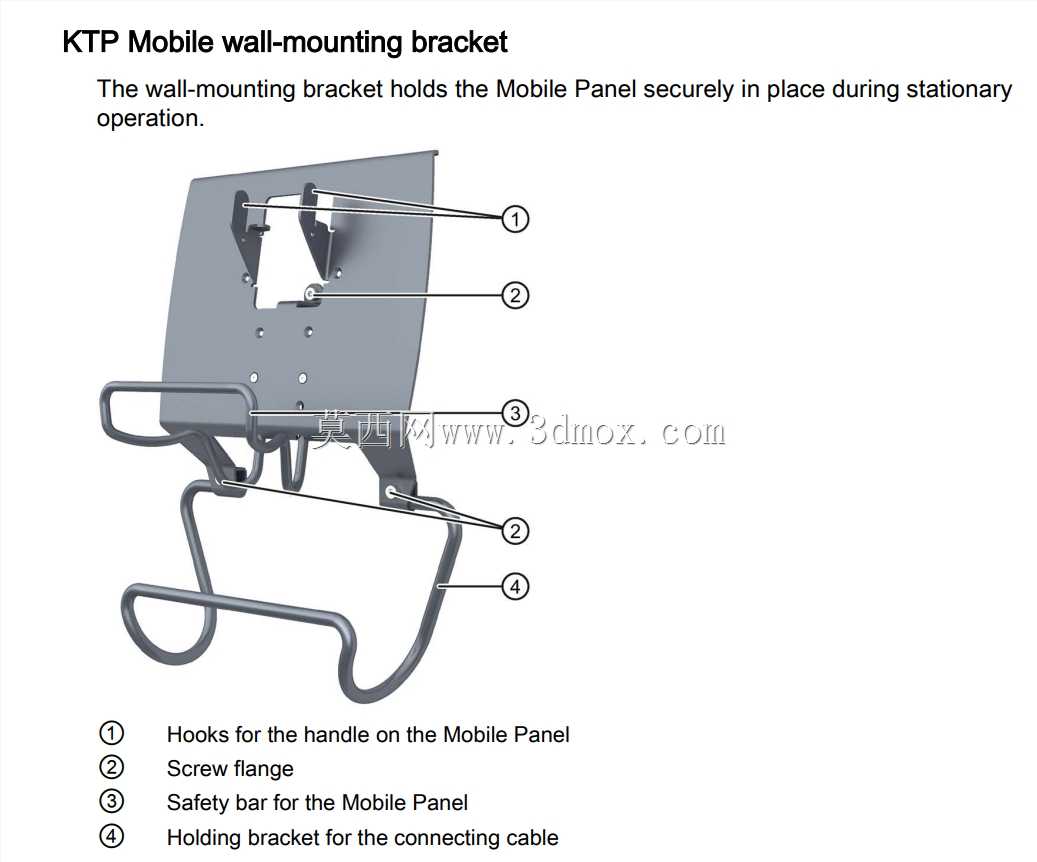

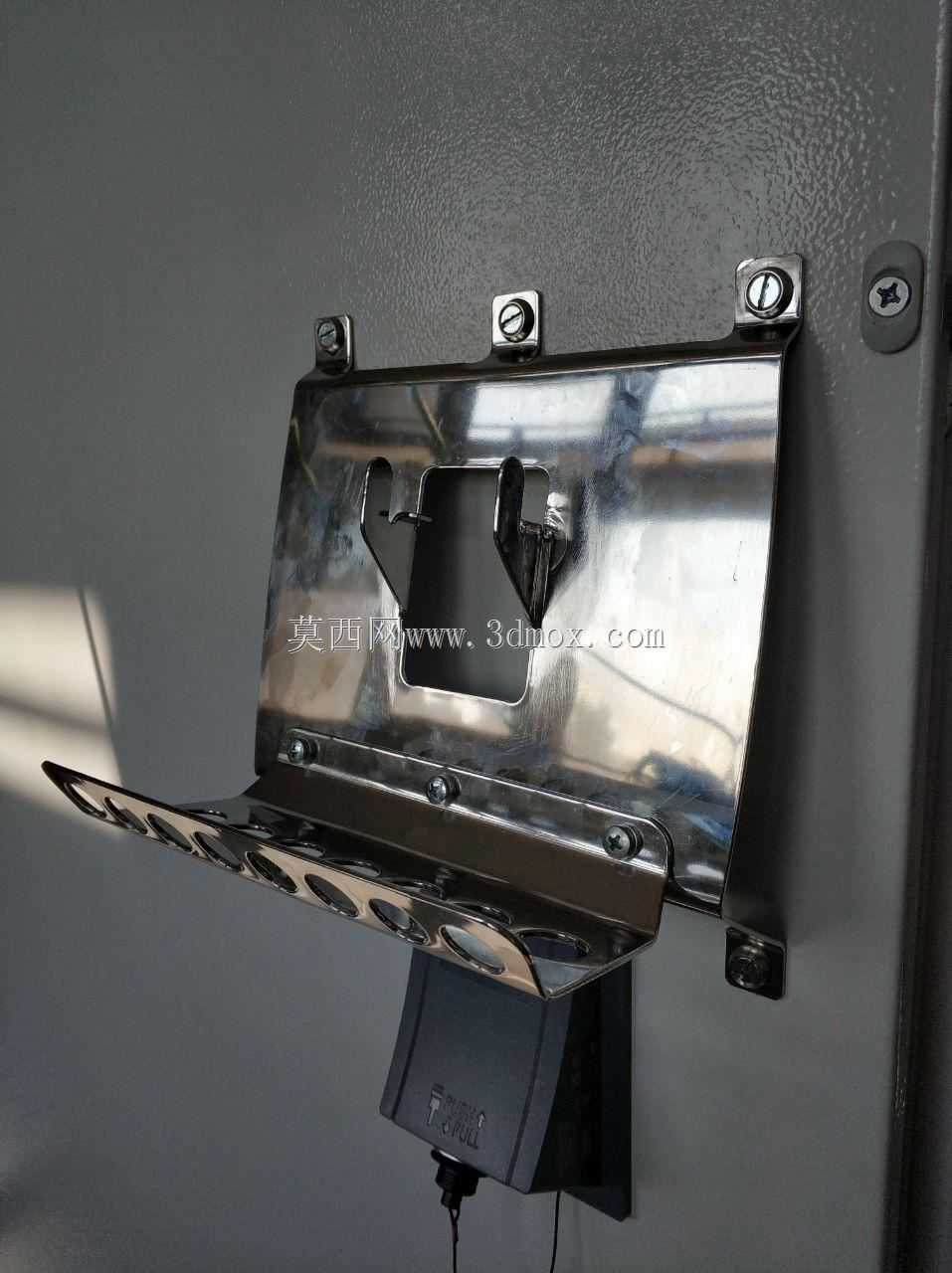

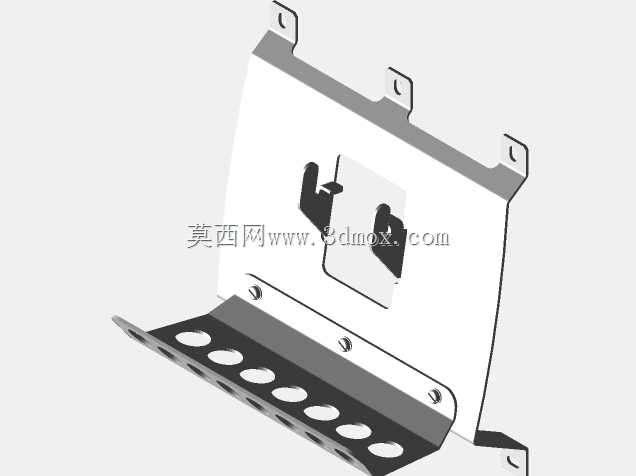

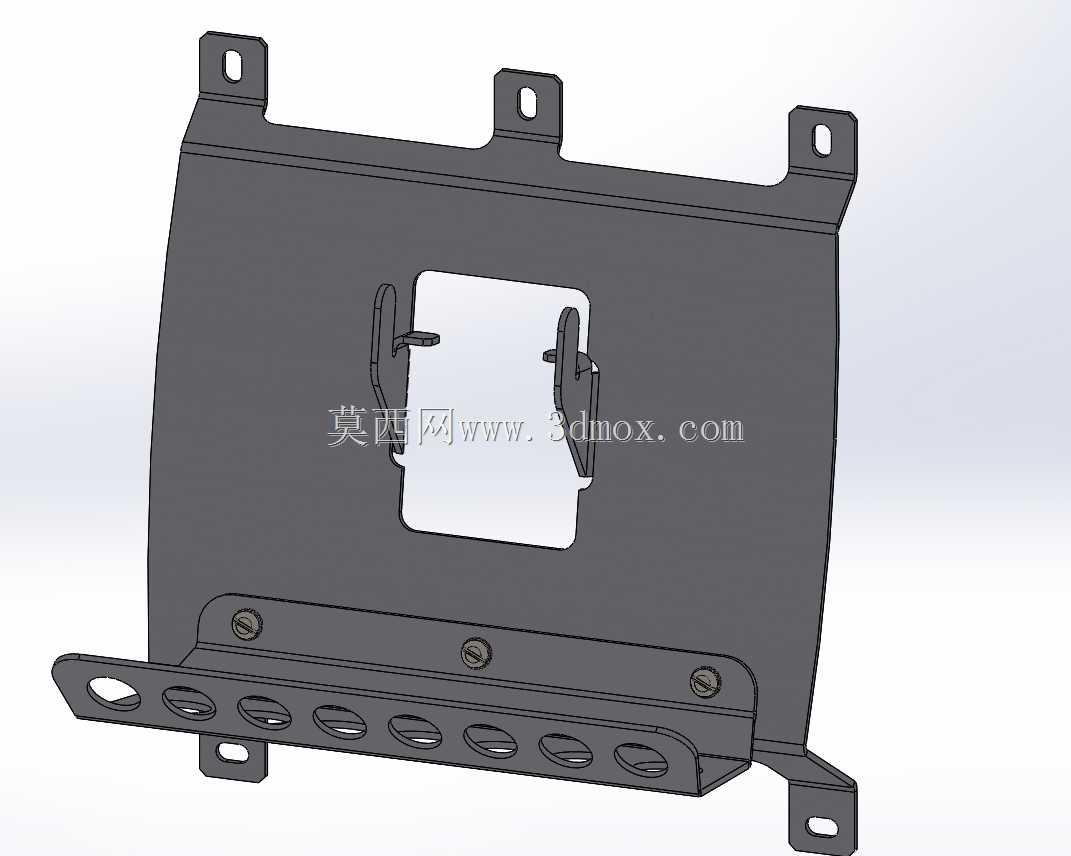

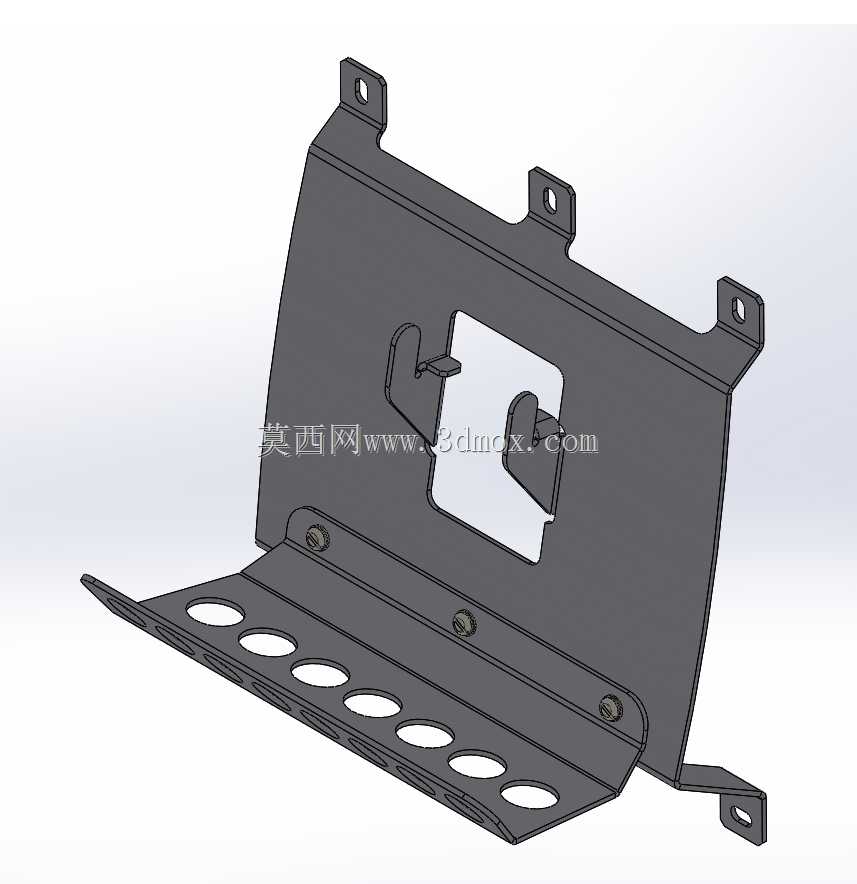

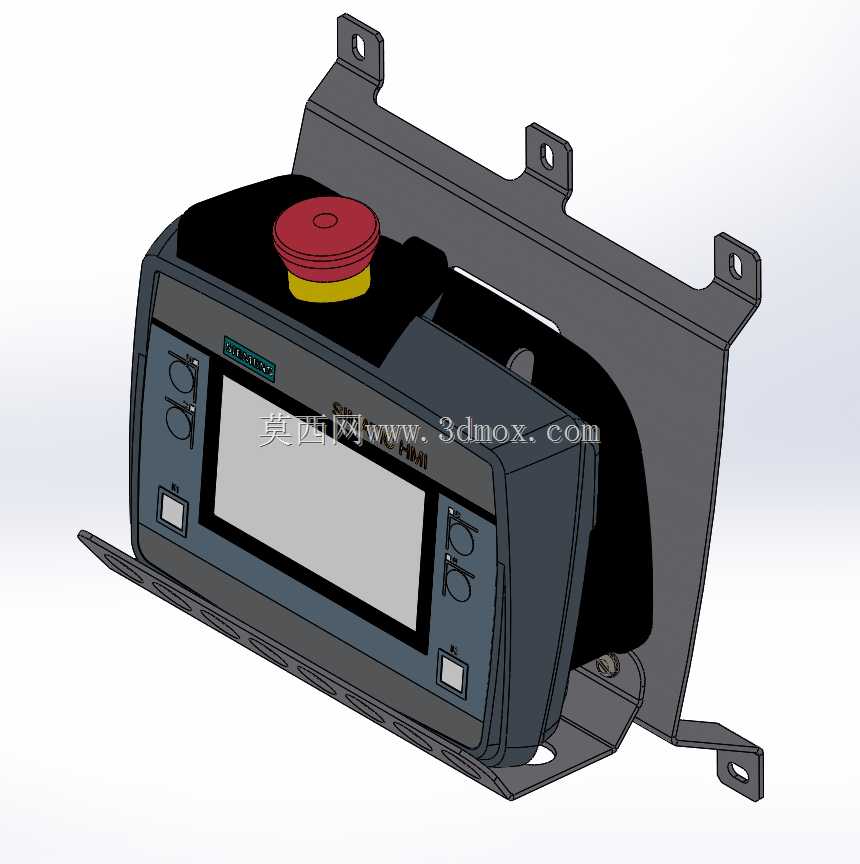

在离散制造产线的人机交互工位布局中，壁挂式操作终端的安装支架一直是容易被忽略但直接影响操作效率的结构件，这款适配KTP400F移动操作设备的壁挂支架，正是针对现场工位固定操作需求做的适配改造结构。日常产线运维、设备调试场景里，操作人员需要频繁触发急停、调取工艺参数、切换设备运行状态，移动操作终端如果没有可靠的固定点位，随意放置容易被工件磕碰、被线缆拖拽坠落，也会在需要紧急操作时找不到对应位置，这款支架的核心作用就是给带急停按钮的KTP400F操作终端提供稳定的壁挂安装位，同时保留终端本身的操作可达性。从结构设计逻辑来看，支架采用折弯钣金一体成型的主体结构，后侧伸出的四个带安装孔的固定耳，是用来适配现场电控柜侧壁、设备立柱立面的安装点位，安装孔做了长圆余量设计，允许现场安装时做小范围的位置微调，抵消墙面或安装面的平面度误差、孔位加工偏差，不需要现场二次扩孔就能完成装配。支架的承托轮廓完全贴合KTP400F终端的外轮廓，底部的托边承托终端的下沿重量，后侧的围边限制终端的前后、左右窜动，不需要额外打孔固定终端本体，就能把移动终端牢牢限制在支架范围内，需要取下做近距离点位调试时，直接向上抬起就能取出终端，没有额外锁止结构的操作阻碍。考虑到终端顶部集成了红色急停按钮，支架的顶部轮廓特意做了下沉避让设计，不会遮挡急停按钮的触发行程，操作人员在壁挂状态下操作时，伸手就能直接拍按急停，不会被支架结构干涉，正面操作区域也完全避开了终端的显示屏、操作按键、侧边接口，不管是壁挂状态下操作，还是插接线缆调试，都不会被支架结构阻挡。安装边界上，支架的整体外轮廓比终端本体单边多出不超过30mm的安装余量，不会过多占用墙面安装空间，后侧固定耳的孔位间距适配常见的小型电控柜侧壁加强筋间距，不需要在柜体上额外焊接安装座，直接用螺栓就能固定在现有柜体结构上，钣金的厚度选型兼顾了结构强度和安装轻量化，承托终端加上日常操作的按压力量时，不会出现明显的结构形变，长期使用也不会因为反复按压操作出现固定松动。针对工业现场的油污、粉尘环境，支架的钣金折弯边角都做了圆角处理，没有尖锐的毛刺边角，避免操作人员取放终端时被划伤，整体结构没有多余的镂空凹槽，不容易积留粉尘油污，日常清洁只需要简单擦拭就能维护。
