海德汉EIB2391S外部接口盒结构设计

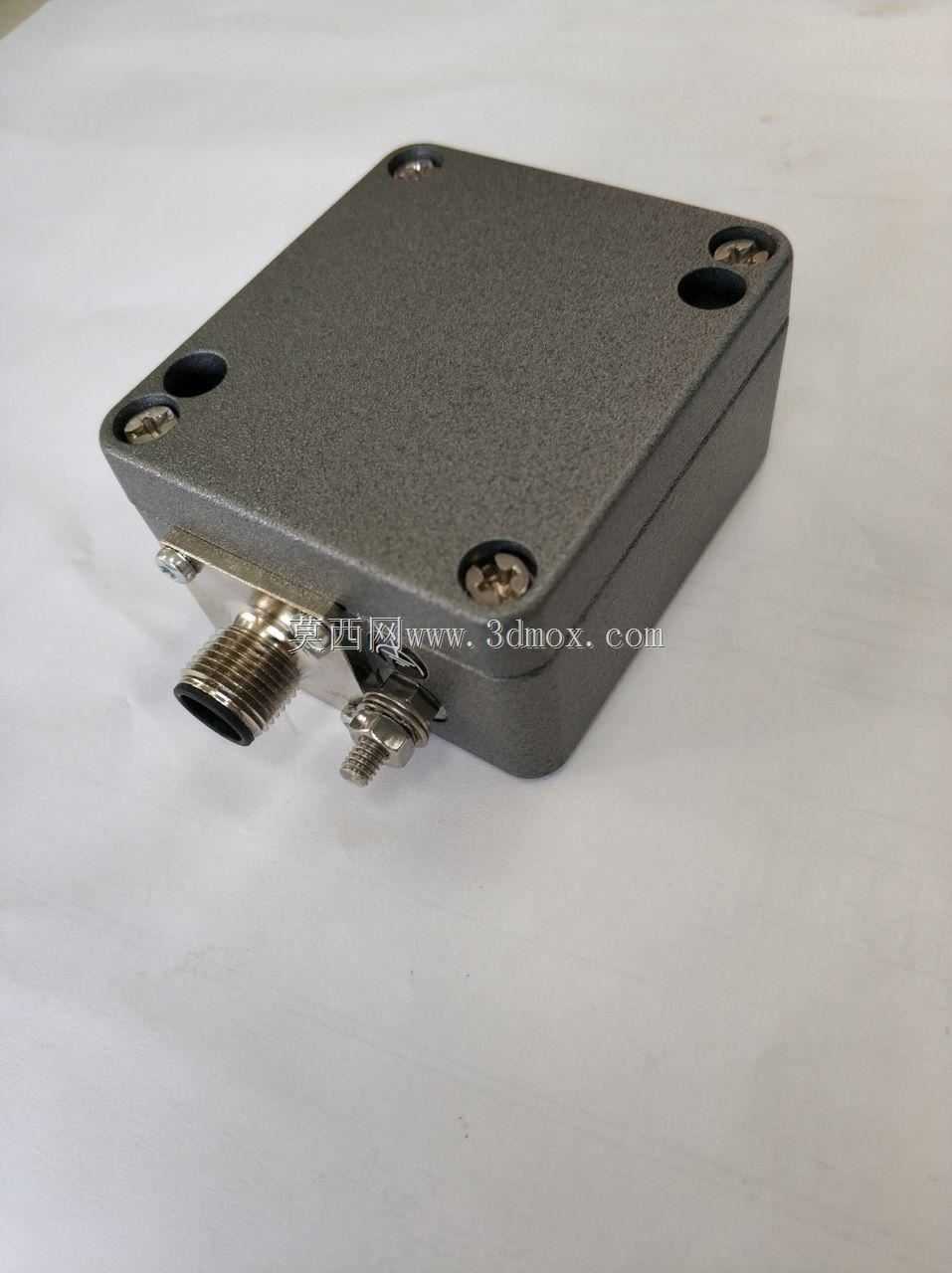

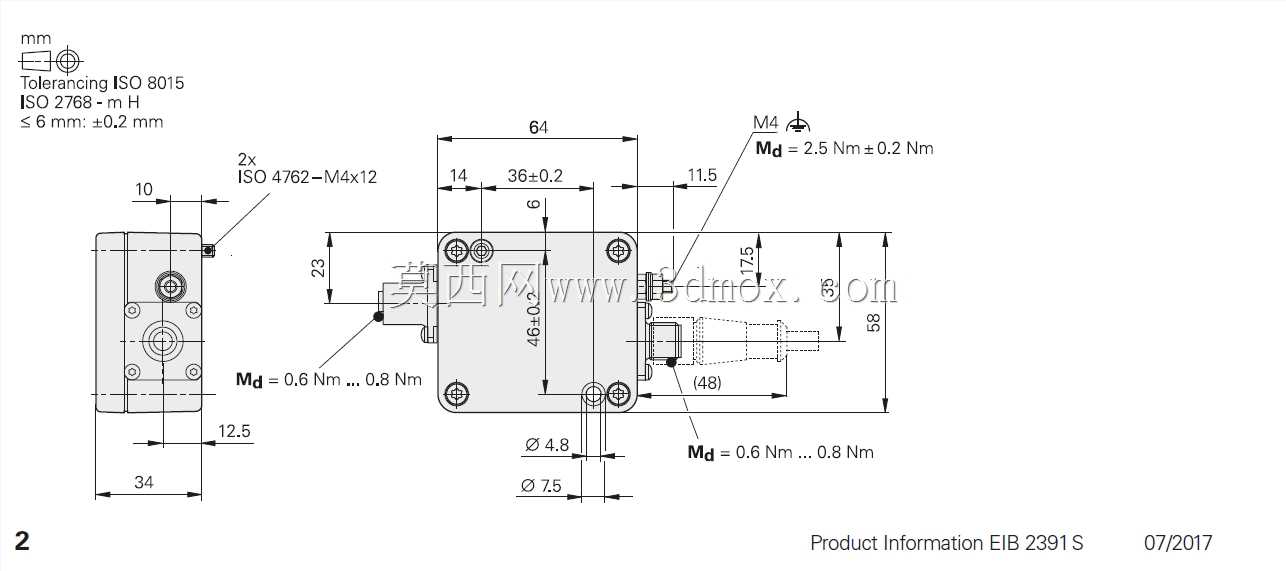

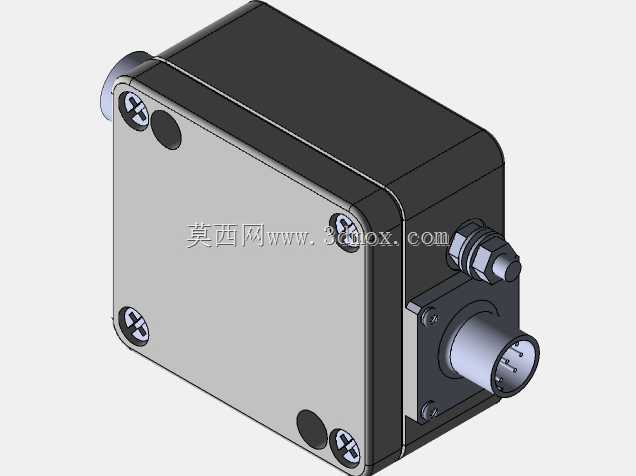

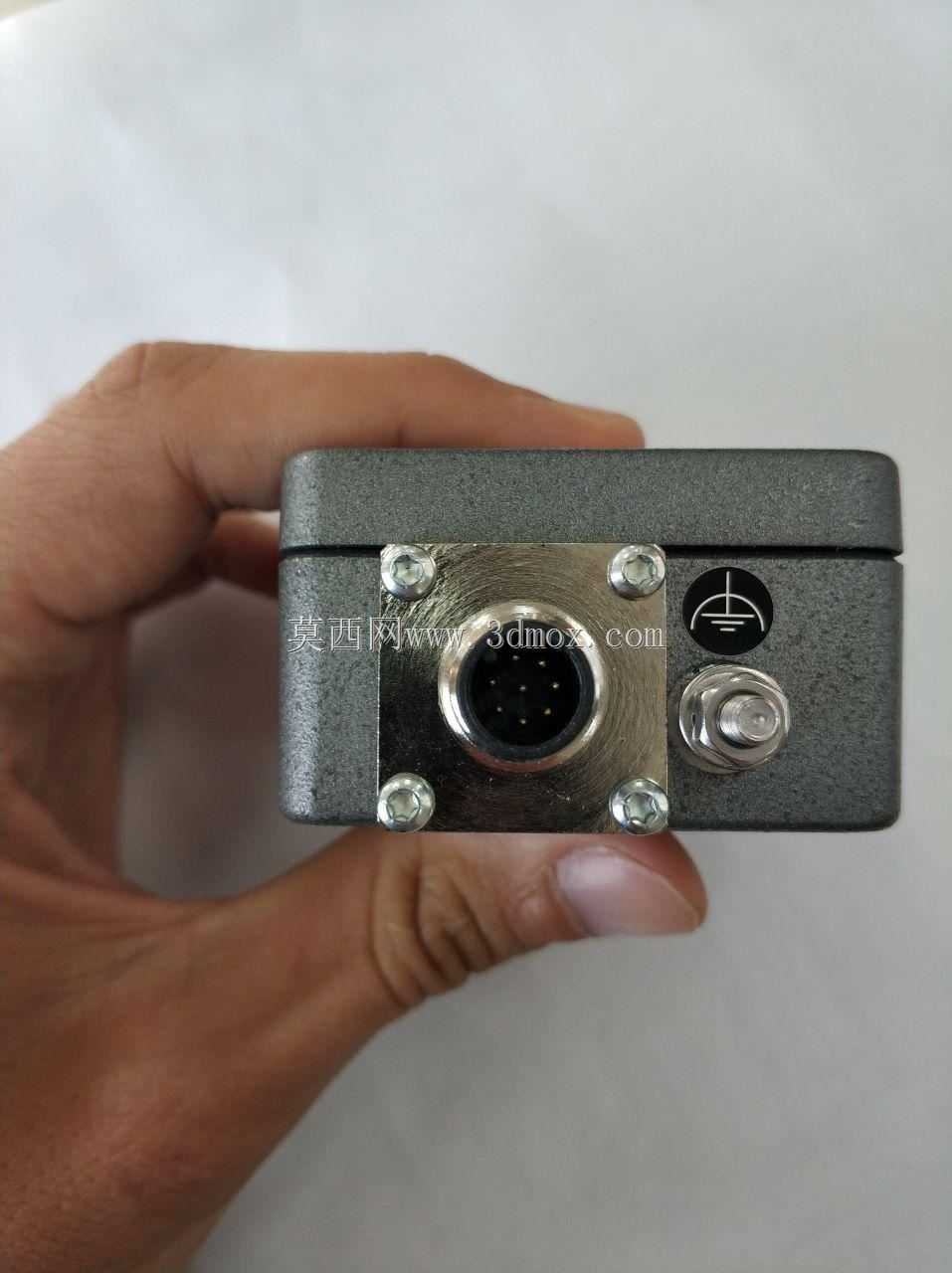

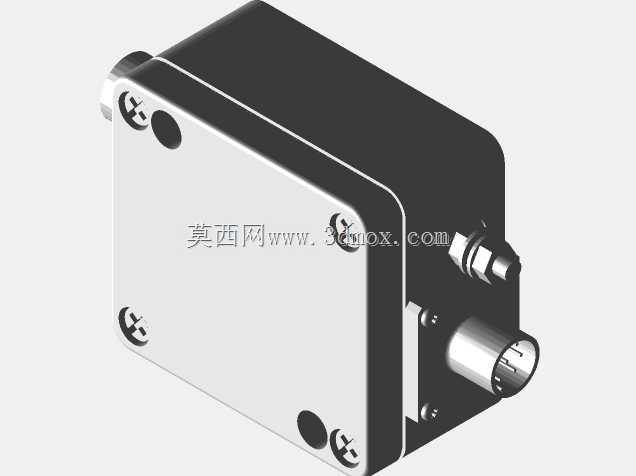

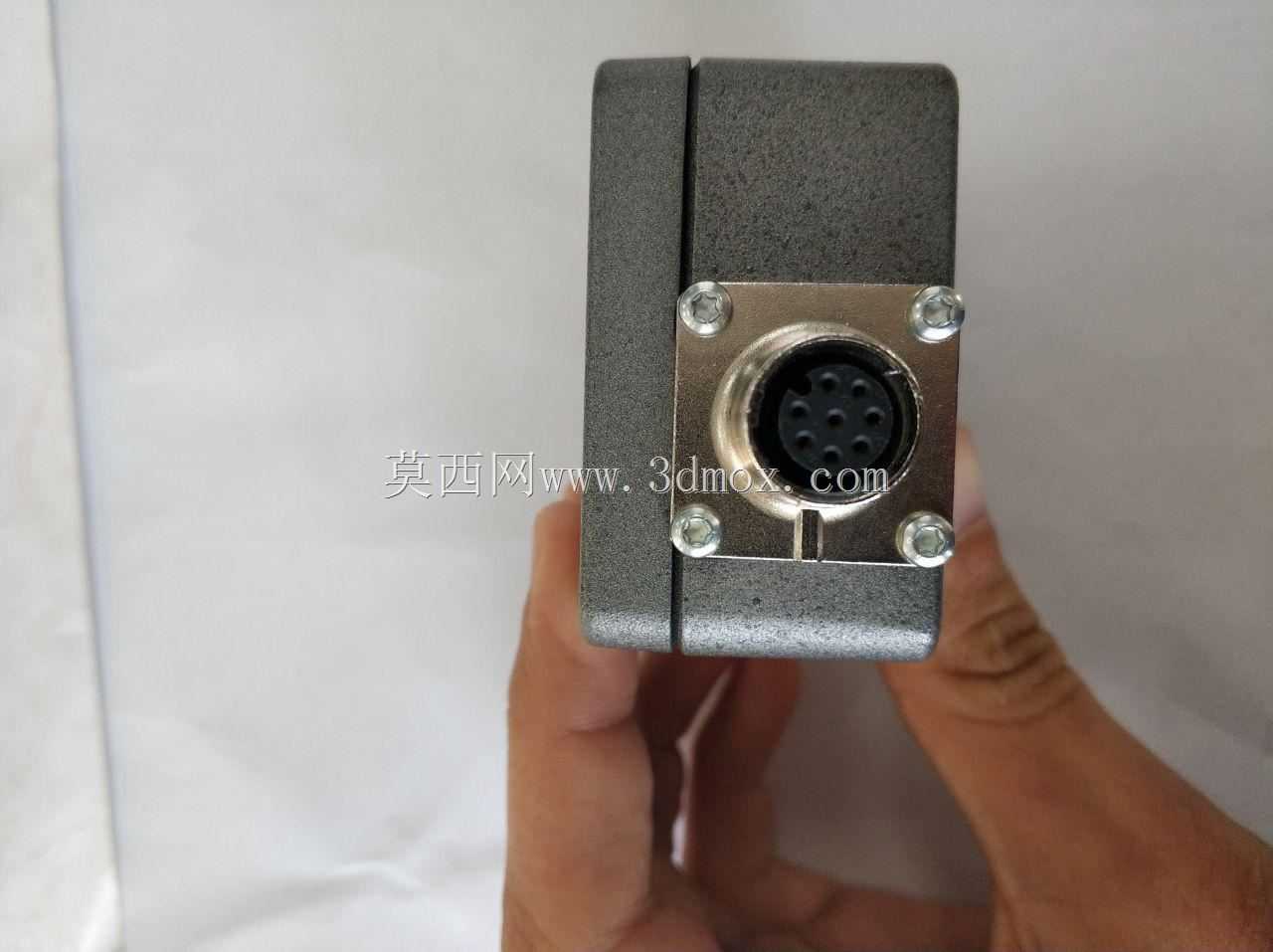

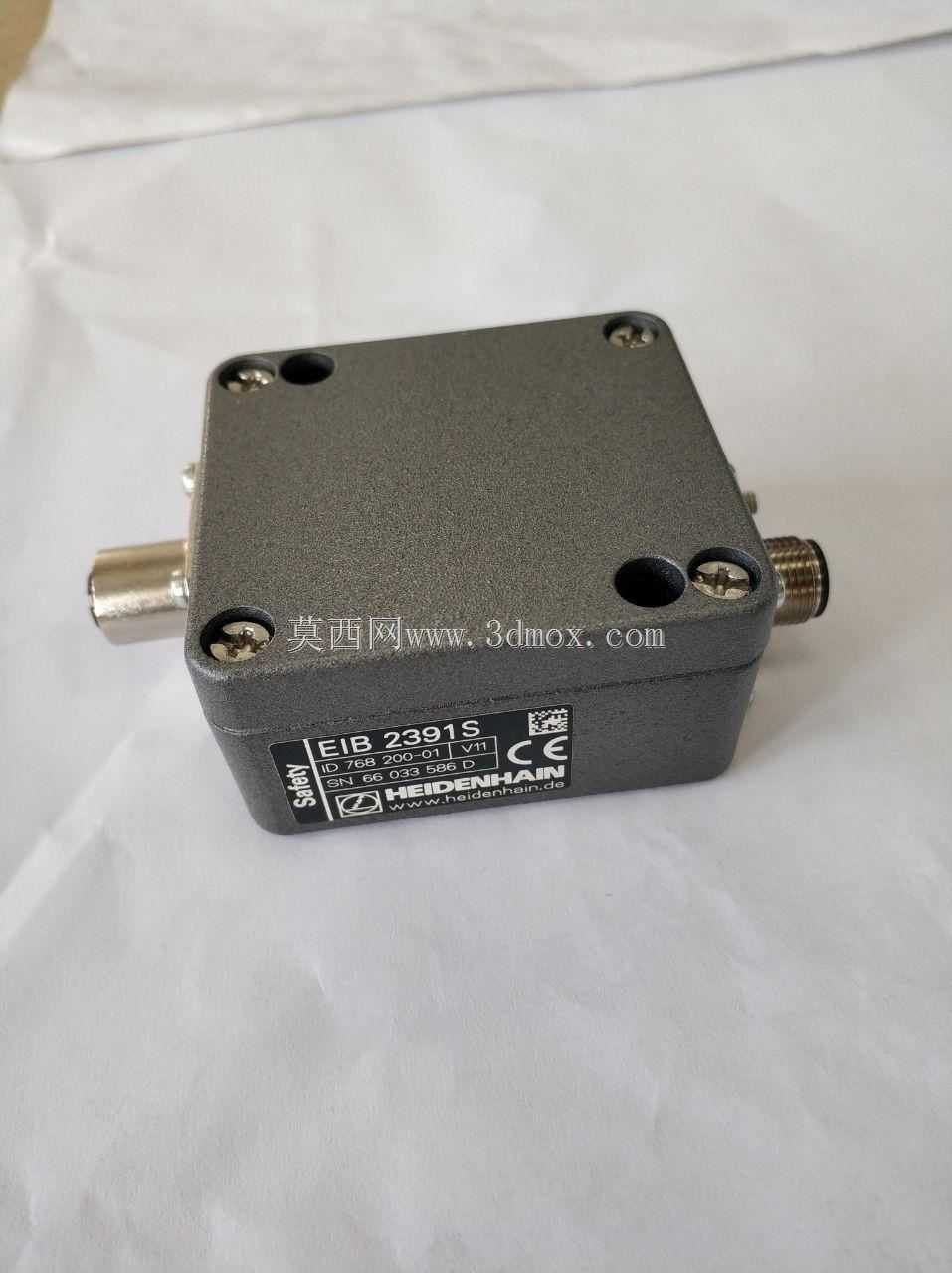

这款外部接口盒主要面向工业测控场景下的传感信号转接需求，在机床位置检测、自动化设备信号采集、精密运动平台反馈链路中承担信号中转、线路防护的核心作用，可直接对接海德汉系列光栅尺、编码器等传感单元，将分散的传感输出线路集中整合后接入后续数采或控制模块，避免现场布线杂乱导致的信号干扰、线路拉扯损坏问题。从结构设计来看，整体采用方形封闭式壳体布局，壳体做了圆角过渡处理，既避免锐边在安装维护过程中划伤操作人员，也能减少车间环境下积尘积液的附着，壳体上下盖采用螺丝锁附的拼接方式，接缝处预留密封槽位，可适配常规工业场景的防尘防溅要求，适配车间多油污、多切削液飞溅的使用环境。接口布局上，壳体侧面设置多组不同规格的航空插头安装位，分别对应信号输入、信号输出、供电接入等不同功能的线路连接，插头采用螺纹锁紧结构，连接后可抵御设备运行过程中的振动拉扯，避免信号中断；壳体正面预留标识刻印区域，可清晰标注各接口定义、接线点位，方便现场运维人员快速排查线路问题，四个角位设置沉头安装孔，既可以通过螺丝直接固定在设备安装面板上，也可搭配安装支架实现壁挂、导轨安装等多种固定方式，适配不同设备的安装空间需求。设计过程中充分考虑了内部走线空间，壳体内腔预留了足够的接线端子排安装位置，可容纳多组信号转接端子，同时预留屏蔽层接地点位，保障弱信号传输过程中的抗干扰能力，壳体壁厚做了均匀化处理，既保证整体结构强度，在设备运行振动环境下不会出现壳体变形、接口错位的问题，也控制了整体重量，不会给安装基面带来额外的负载负担。安装边界方面，整体外形紧凑，不会占用过多设备内部的安装空间，接口伸出长度做了严格控制，避免与周边其他电气元件产生安装干涉，安装孔位采用通用间距设计，可适配多数工业设备的预留安装点位，无需额外做安装面的二次加工，降低现场改造的工作量。
