海岸防护工程四足消浪块结构设计

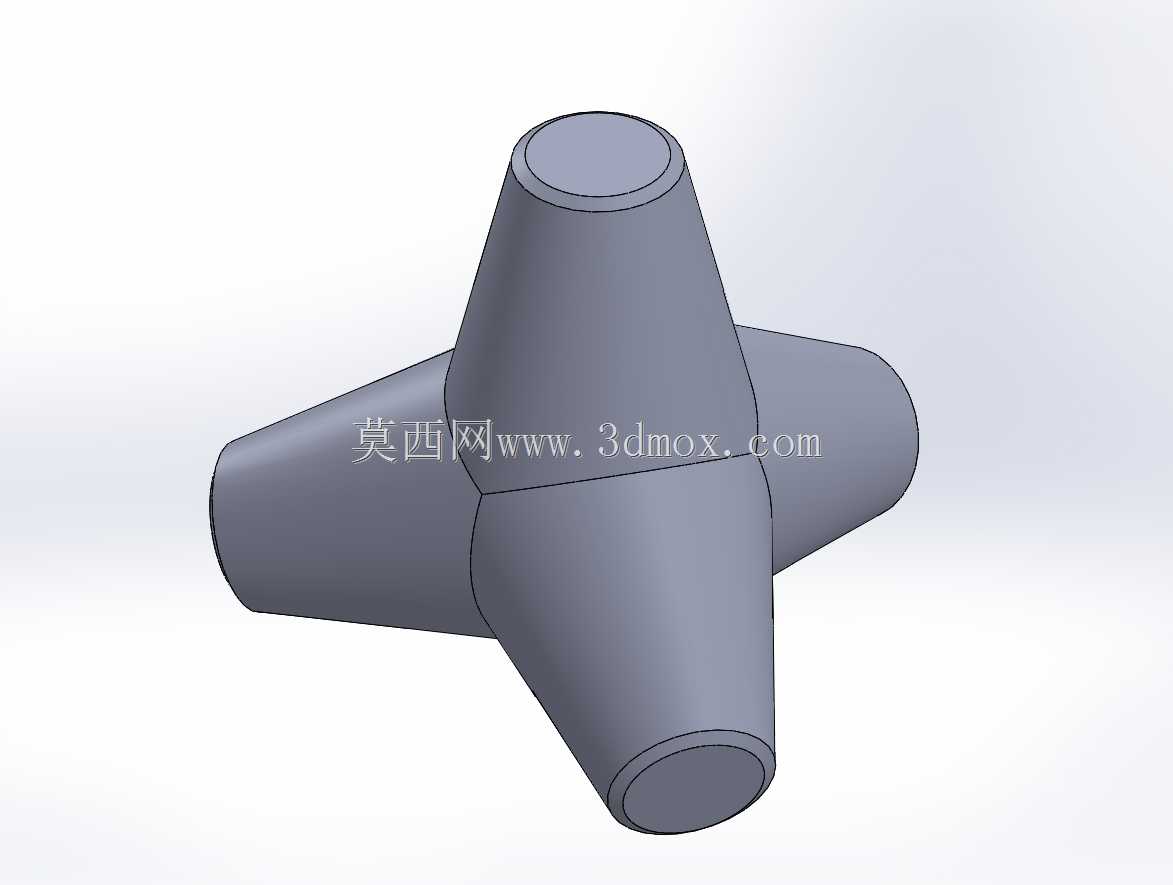

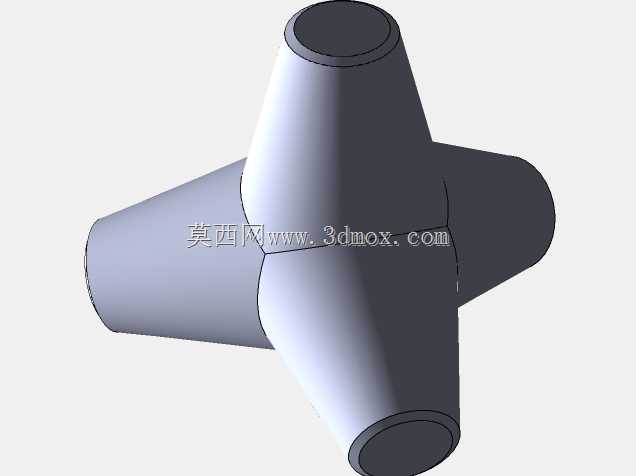

　　做海岸护岸结构设计时，最先要考虑的就是波浪冲击的能量耗散问题，这类四足构型的消浪块，核心作用就是通过自身的异形结构打散入射波的动能，避免波浪直接冲刷岸线或者海工构筑物的基础。日常在海堤、突堤、护岸工程的坡脚位置，会大量排布这类构件，块体之间相互嵌锁咬合，不会被波浪卷走移位，同时四足向外延伸的构型能让波浪在穿过块体缝隙时不断产生紊流，把波浪的纵向冲击能量拆解成多向的细碎紊动，最终消减掉大部分波能，降低对岸坡的掏蚀风险。建模的时候最先要确定的是四个支腿的轴线夹角，四个支腿呈空间正交分布，每个支腿的锥度要严格匹配工程要求的嵌锁间隙，支腿端面的直径、支腿根部的过渡圆角是建模时最先要敲定的尺寸边界，圆角参数直接影响构件浇筑时的应力集中系数，

　　也关系到块体堆叠时的接触贴合度。实际建模时先在前视基准面绘制单支腿的旋转轮廓，以支腿轴线为旋转轴生成单支腿实体，之后通过空间基准轴的阵列，绕中心交点完成四个支腿的空间排布，要注意支腿相交位置的合并实体操作，避免出现零厚度的几何错误，相交区域的过渡曲面要做平滑处理，保证后续导出的模型能直接用于模具开模或者有限元受力分析。这类构件的安装没有复杂的预埋件要求，只需要在铺设的垫层上按照设计间距排布，依靠块体自身的重量和相互嵌锁形成整体防护层，单个构件的尺寸要匹配所在区域的设计波高，支腿长度过短会导致消浪效率不足，过长则会提升单个块体的重量，给运输和吊装增加不必要的成本。建模过程中要反复核对四个支腿的形位公差，保证每个支腿的锥度一致，不然批量预制的时候会出现块体之间无法正常嵌合的问题，后续导出工程图时还要标注清楚支腿端面的平面度要求，避免预制构件出现端面歪斜导致铺设时接触应力集中，容易被波浪冲击断裂。
