蒸汽机活塞杆连杆连接十字头结构

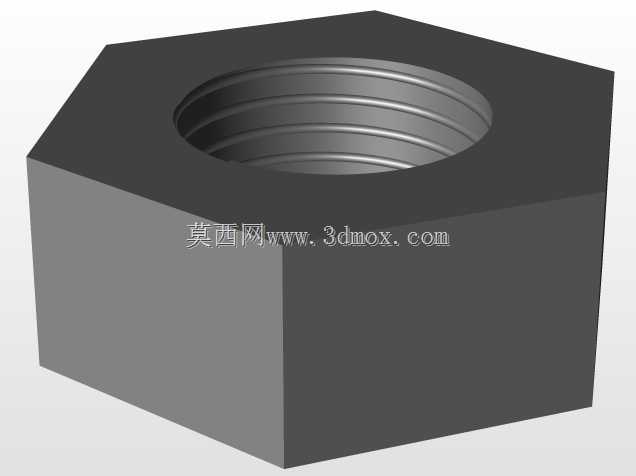

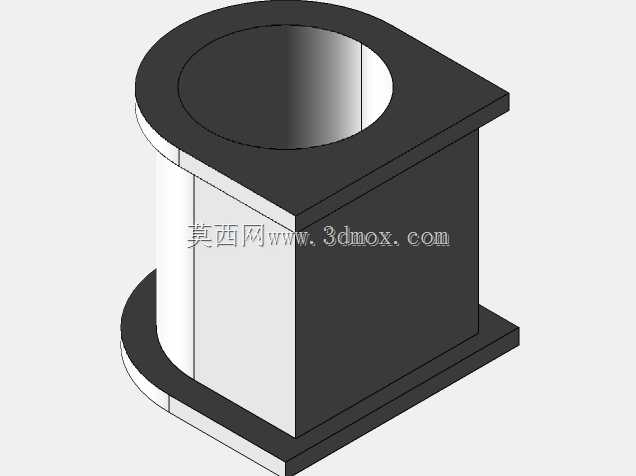

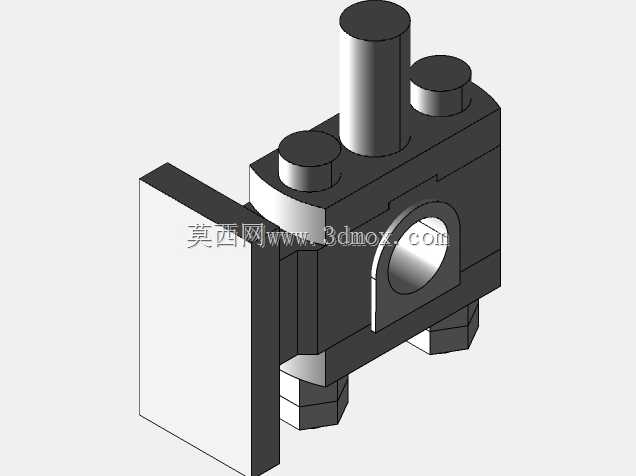

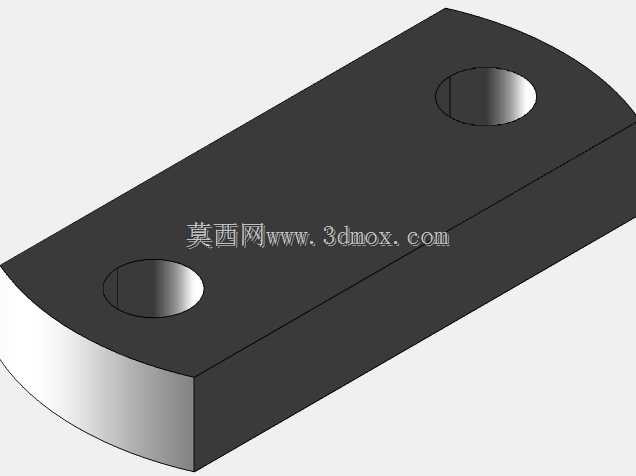

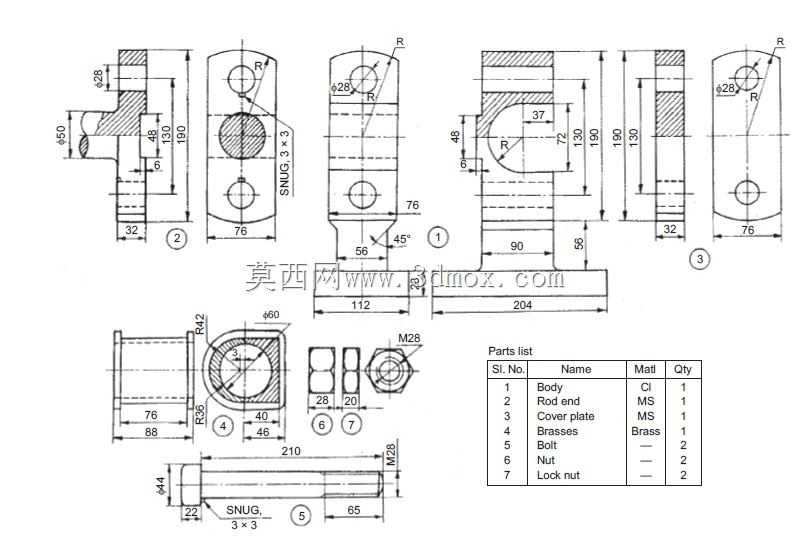

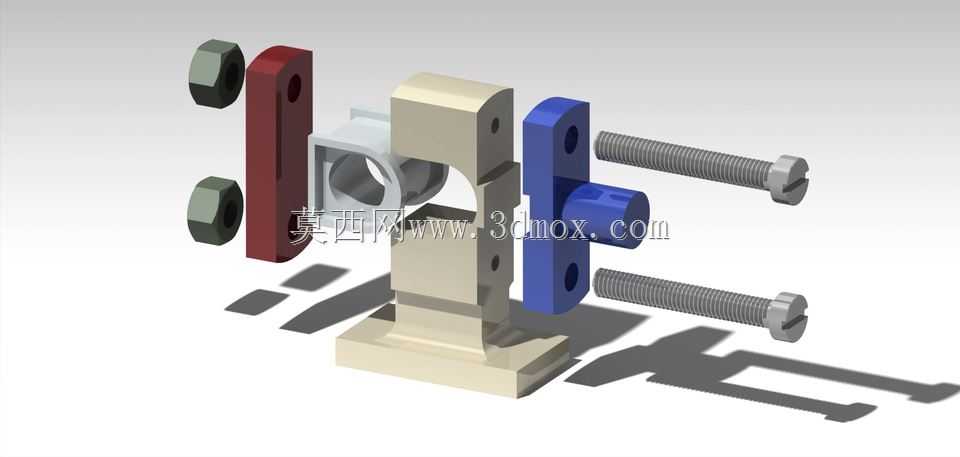

在往复式蒸汽机的动力传递链路里，十字头是承担侧向力隔离、直线运动与摆动运动转换的核心中间部件，它的存在直接决定了活塞杆的工作寿命与整机的运行平稳性。日常运维中不难发现，若十字头的导向间隙设计不合理，活塞杆会持续承受附加侧向弯矩，轻则导致密封件偏磨漏汽，重则引发活塞杆疲劳断裂，因此这个部件的结构设计从来不是简单的块体拼接，每一处尺寸都要和整机的动力参数、安装空间做匹配。从结构功能来看，这个十字头主体采用一体式导向基座设计，中间的贯通轴孔用于连接活塞杆端部，两侧对称的销孔位用于装配十字头销，实现和连杆小头的铰接，这样的布局可以把活塞传递来的轴向推力平顺传递给连杆，同时把连杆摆动产生的侧向力全部转嫁到十字头的导向滑履面上，让活塞杆始终只受轴向拉力与压力，避免出现弯曲变形。设计过程中，导向基座的宽度、滑履的配合面长度是核心安装边界参数，滑履长度过短会导致导向面比压过大，运行中容易出现爬行、磨损加快的问题，长度过长则会增加不必要的往复运动质量，增大曲柄连杆机构的惯性负载，因此需要结合蒸汽机的冲程长度、额定转速做匹配计算，通常滑履的有效导向长度要满足侧向力作用下的比压不超过材质许用值，同时预留合适的热膨胀间隙，避免热态运行时出现卡滞。两侧的连接耳板采用对称布局，销孔的同轴度公差需要严格控制，否则十字头销装配后会出现偏载，导致销孔局部应力集中，长期交变载荷下容易出现裂纹。配套的紧固件采用对称布置的螺栓连接结构，用于锁紧侧盖、固定十字头销的轴向位置，螺栓的预紧力需要按照往复运动的惯性力、冲击载荷做校核，避免运行中出现松动。实际装配时，十字头需要和滑道做配研，保证滑履面和滑道的接触面积符合要求，接触点分布均匀，这样运行时的油膜才能稳定形成，降低摩擦损耗。这个结构的设计思路完全围绕动力传递的可靠性展开，没有多余的冗余结构，各个连接位的避让空间都做了优化，既保证了部件的结构强度，也控制了整体重量，适配中小功率蒸汽机的安装空间要求，在老式往复蒸汽动力设备的维修、复刻制造场景中，这类结构的参数匹配直接决定了设备修复后的运行稳定性。
