机床用多规格异形金属安装支座结构

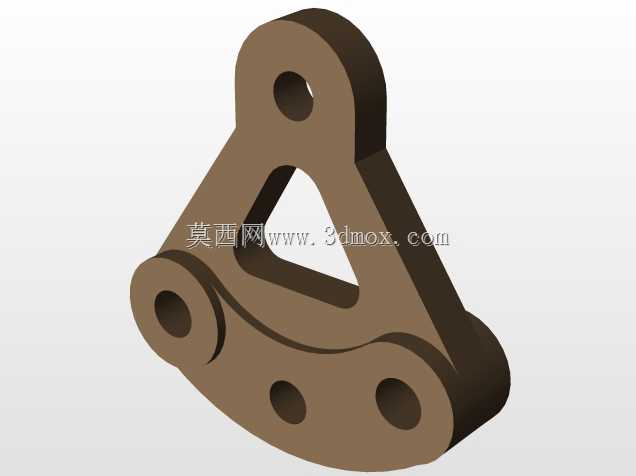

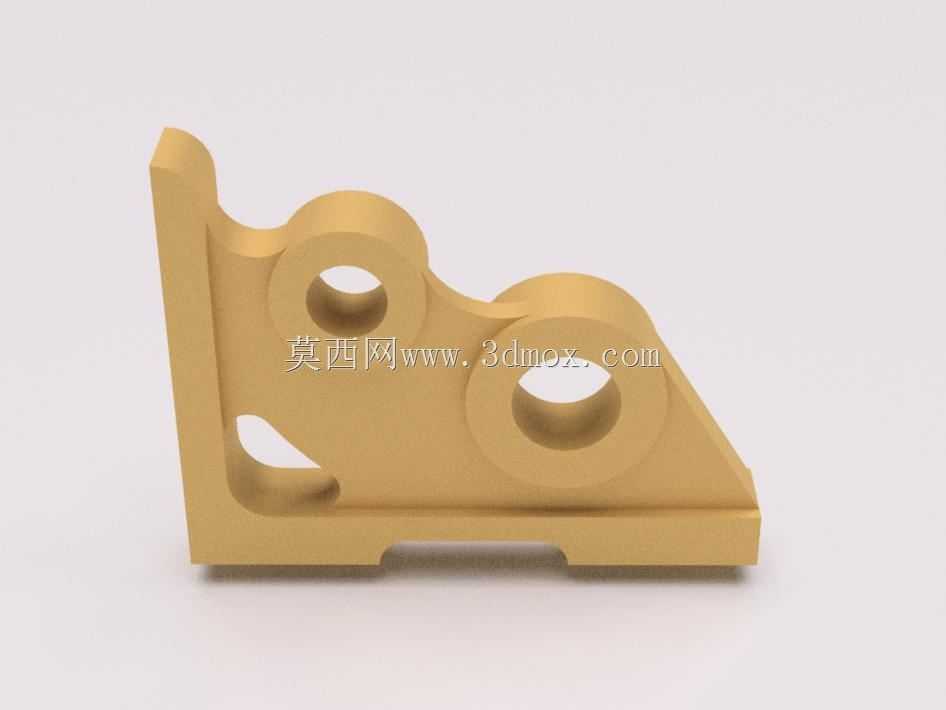

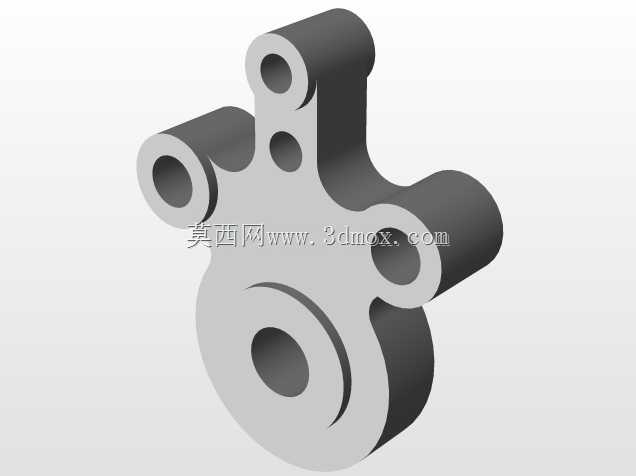

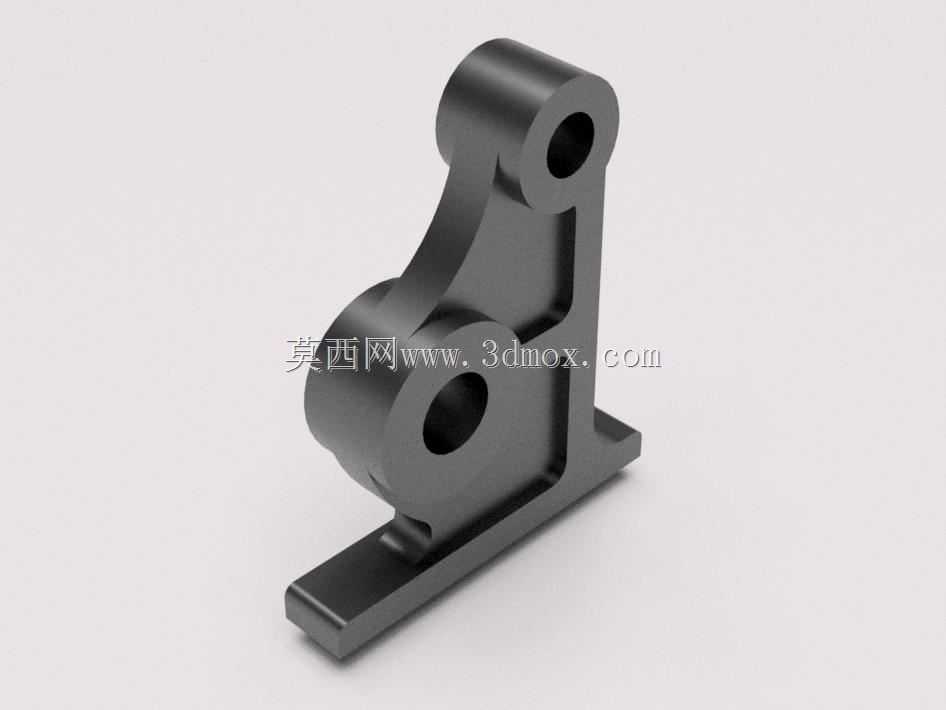

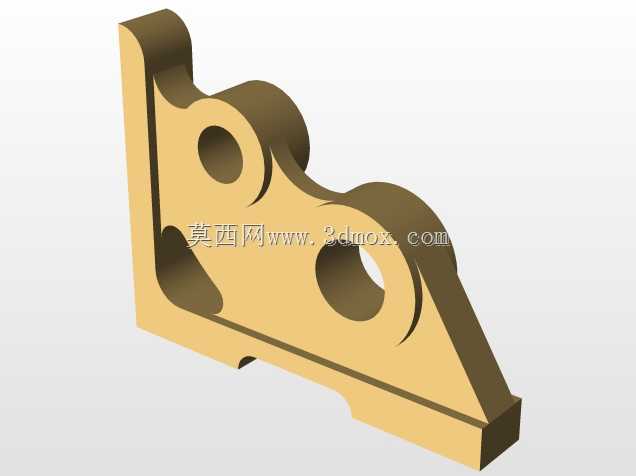

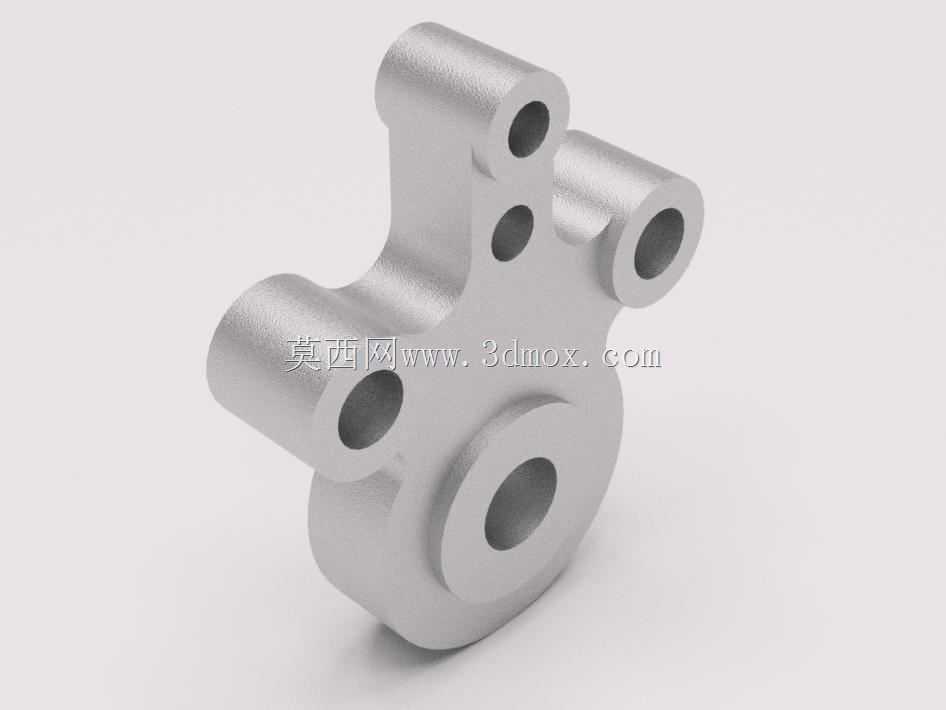

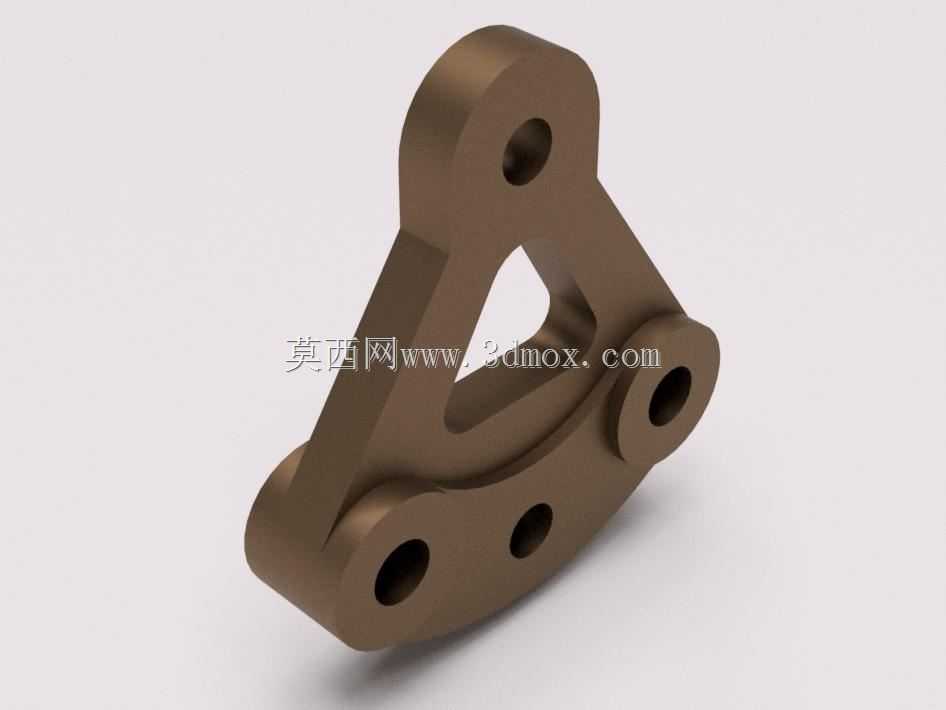

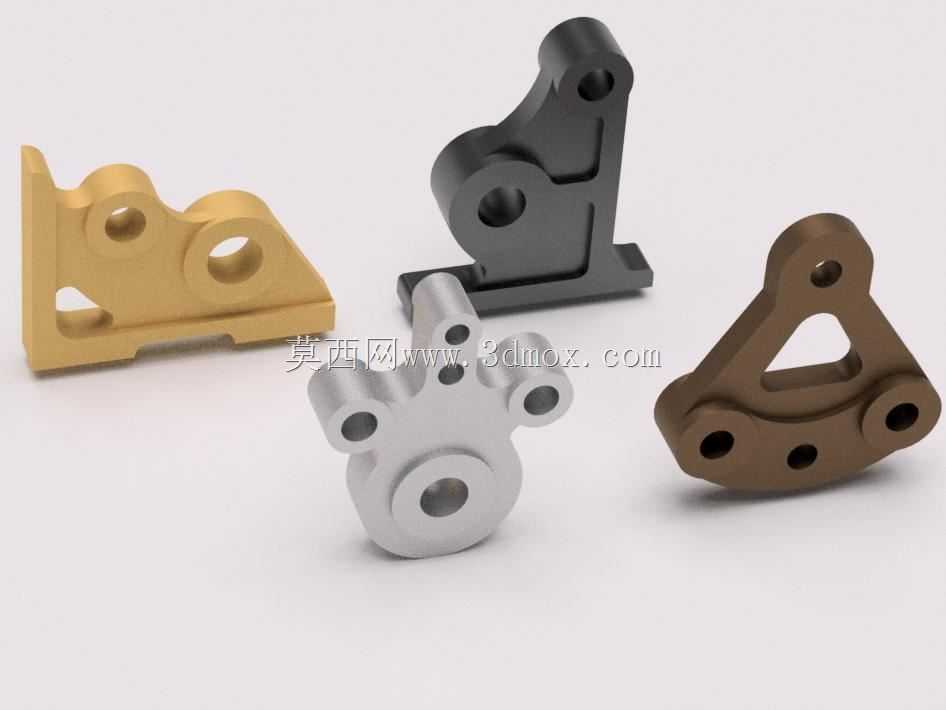

这类异形金属支座主要应用于各类通用机床的功能模块安装场景，可作为传动组件、导向组件、执行附件的连接承载基座，适配车床、铣床、磨床等常规机加工设备的辅助机构加装需求，也可用于专用机床的定制化功能单元固定，在设备改造、产线升级、非标功能拓展场景中使用频率较高。不同构型的支座分别对应不同的安装负载与空间约束，黄铜材质的哑光支座多用于低载荷、需避免锈蚀的润滑工况区域，表面做哑光处理可减少车间光线反射对操作视线的干扰，同时黄铜材质的自润滑特性可降低配合面的磨损速率；带黑色氧化涂层的钢制支座承载能力更强，氧化层可提升零件表面防锈能力，适合安装在切削液飞溅、湿度较高的机床加工区域，承担中等载荷的组件支撑；铸造不锈钢支座耐腐蚀性优异，可用于有冷却液长期冲刷、工况环境较为恶劣的机床工位，长期使用不易出现锈蚀剥落问题；锡青铜材质的支座耐磨性能突出，适合作为频繁往复运动组件的铰接支撑座，降低运动副的磨损量。设计过程中优先匹配机床安装面的现有螺孔布局，支座底部的安装定位边做了贴合处理，可直接卡入机床T型槽的预设定位位置，减少现场安装时的调整工作量，各支座的安装孔位同轴度公差控制在0.02mm以内，可保证连接组件的装配精度，避免出现安装错位导致的运动卡滞问题。外形尺寸方面，四款支座的安装基面宽度均控制在机床常用T型槽的间距适配范围内，最大外轮廓高度不超过120mm，不会与机床的主轴行程、刀架运动路径产生干涉，安装边界预留了足够的扳手操作空间，紧固连接时无需额外拆卸周边相邻组件，可直接完成装配作业。结构设计上通过拓扑优化去除了非承载区域的多余材料，在保证整体结构刚性、满足长期承载形变要求的前提下，尽可能降低零件自身重量，减少对机床安装基面的负载压力，各铰接孔的位置精度经过反复校核，可保证连接后的运动组件运行轨迹符合设计预期，不会出现偏载、受力不均等问题。
