机用螺杆式夹紧台钳结构设计

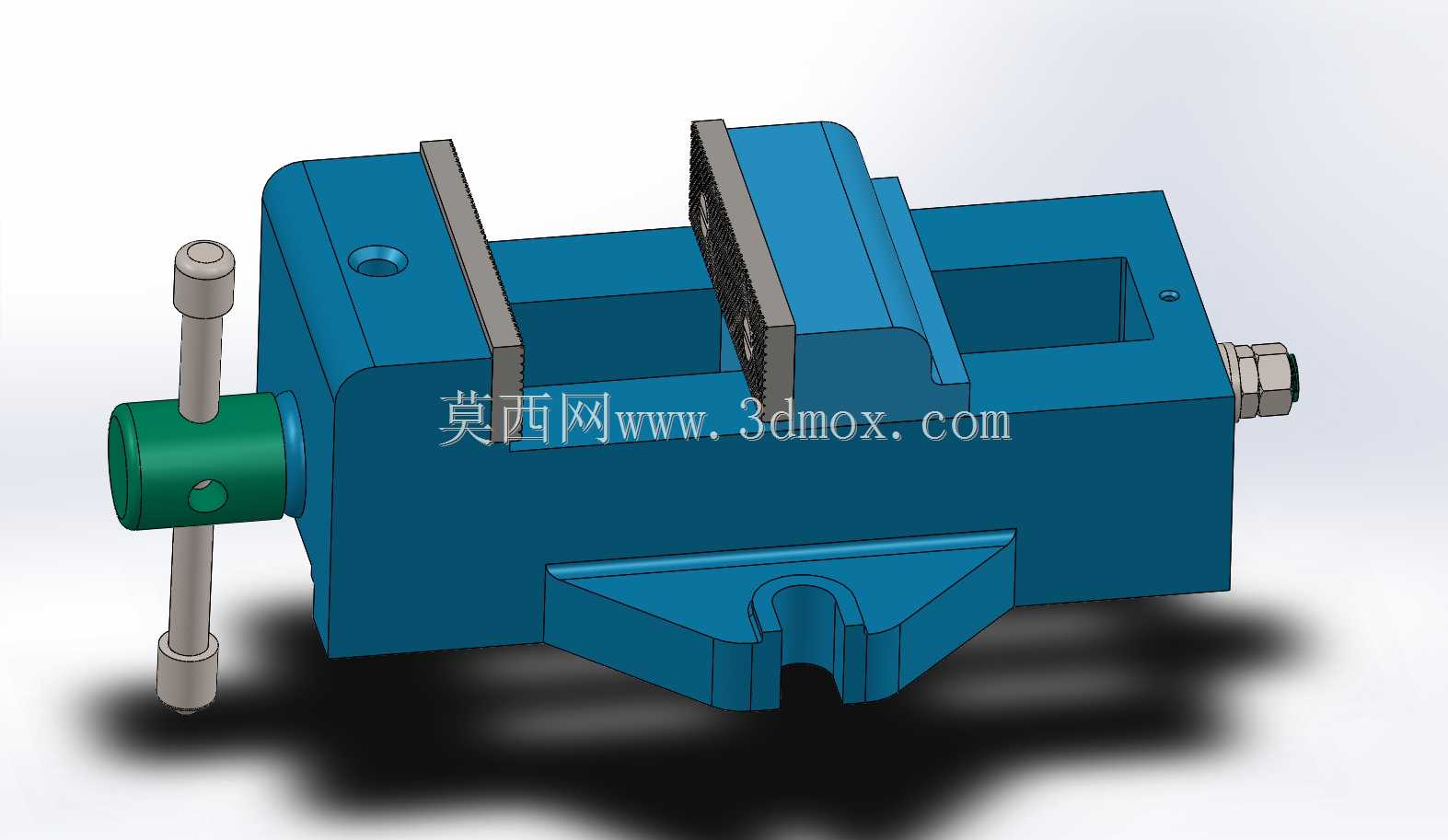

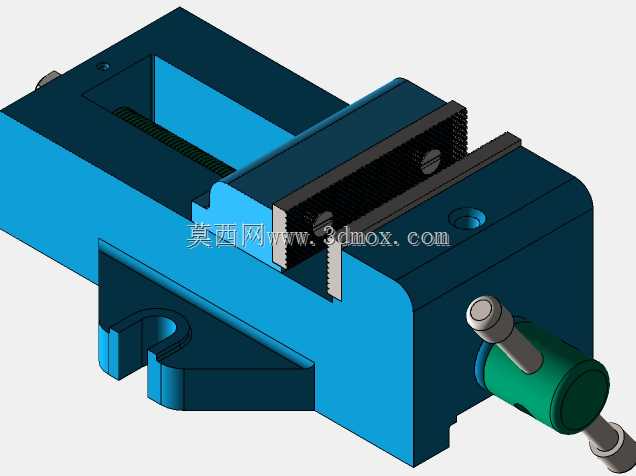

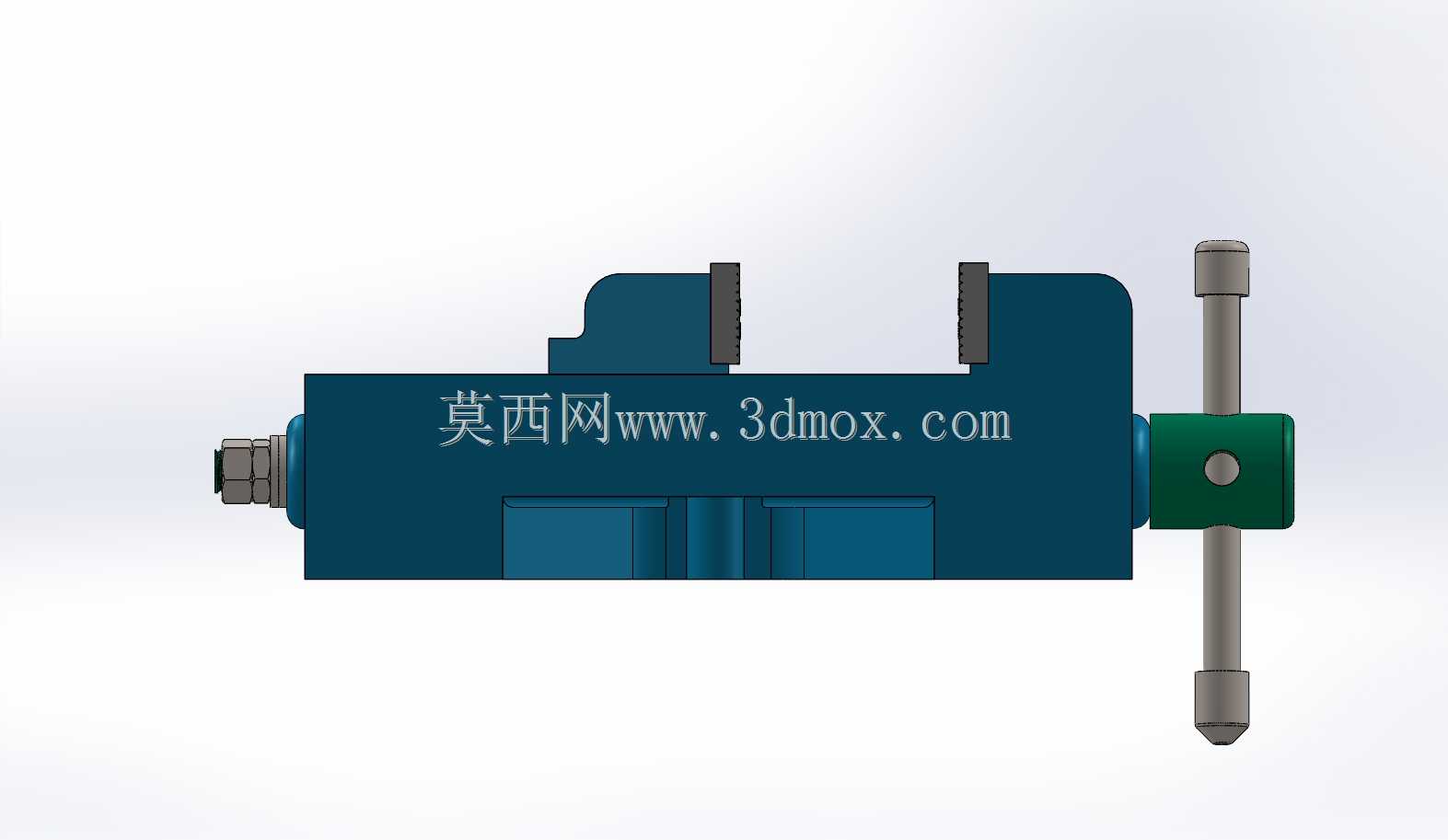

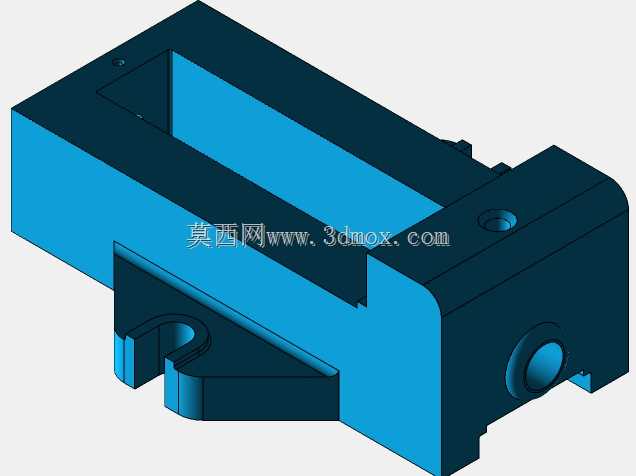

在常规机加工工位的装夹场景中，台钳是铣削、钻削、锉削等工序里最基础也最高频的工装部件，其装夹稳定性直接决定工件加工精度，是车间工位上不可或缺的通用装夹载体。这款台钳采用固定钳身搭配活动钳身的经典布局，固定钳身底部设置带定位缺口的安装基座，可直接适配机床工作台的标准T型槽，通过T型螺栓完成锁紧固定，安装边界预留了足够的螺栓穿装空间，不会与工作台其他工装产生干涉，整体安装基准面经过平面度校准，能保证装夹后工件的基准与机床坐标系对齐。

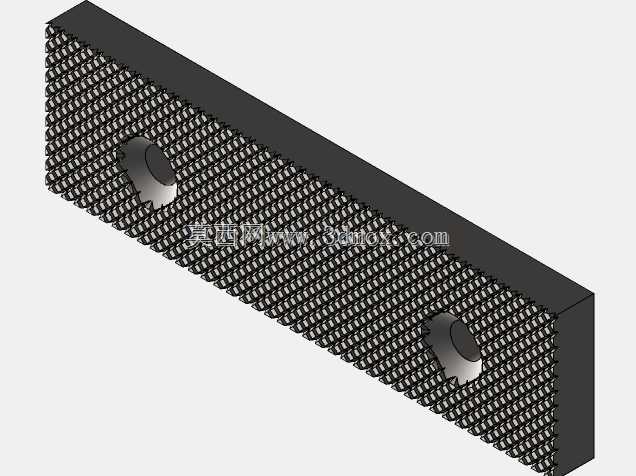

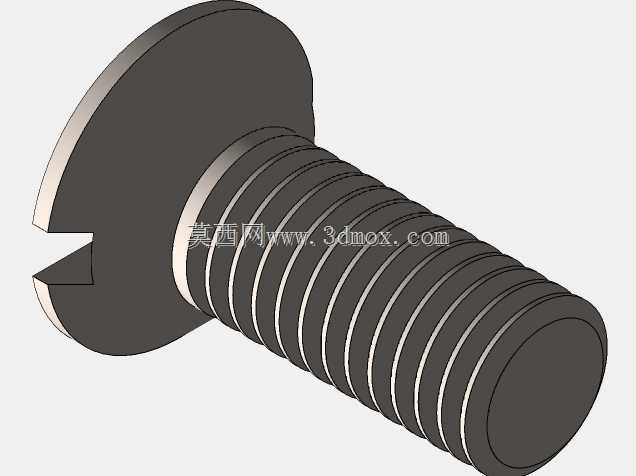

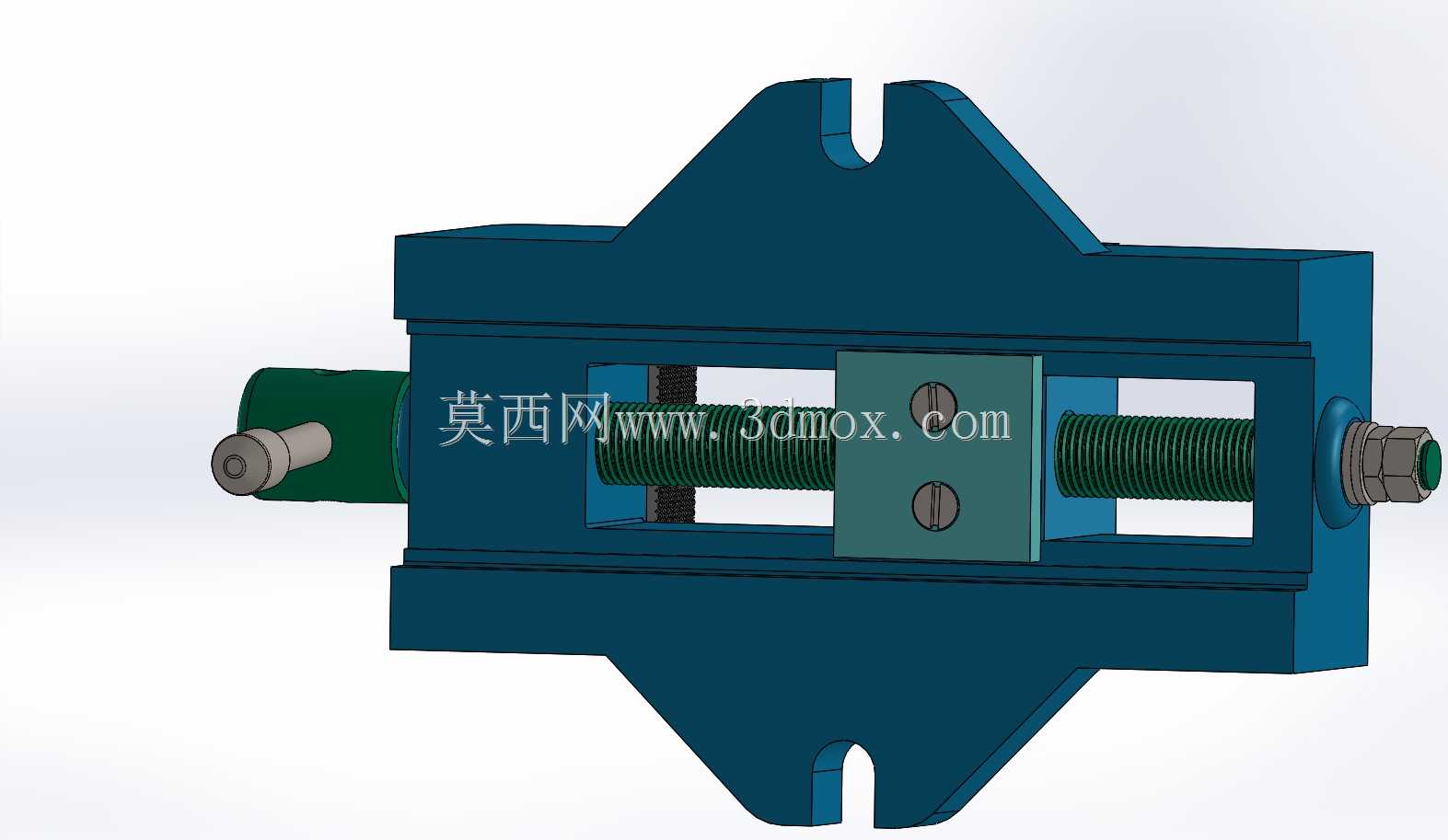

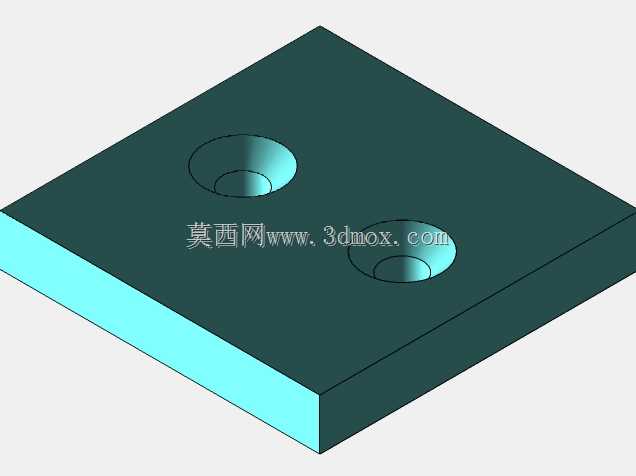

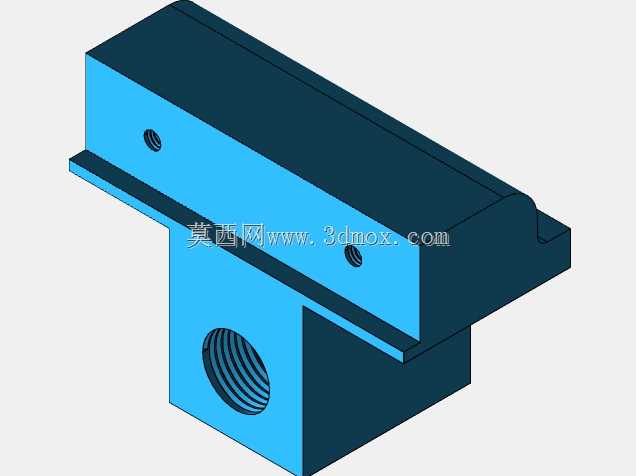

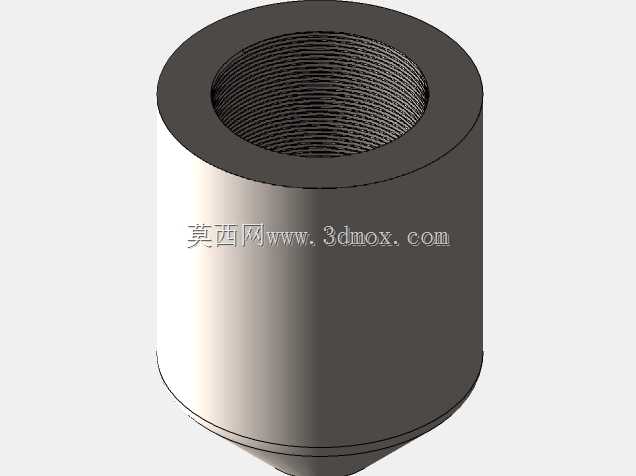

传动部分采用梯形丝杠副结构，转动端设置加长操作手柄，操作人员施加较小的圆周力即可通过丝杠的增距特性输出足够的夹紧力，丝杠端部设置限位结构，可避免活动钳身超程脱出，同时丝杠与活动钳身的连接部位采用间隙配合设计，长期使用磨损后可快速更换易损件，降低维护成本。钳口部分采用可拆换式齿面钳口板，通过内六角螺钉固定在钳身安装面上，齿面结构可增大与工件接触面的摩擦力，避免装夹过程中工件出现滑移，针对不同材质的加工工件，还可更换平口钳口、软质钳口等配件，适配有色金属、非金属等易夹伤工件的装夹需求。

设计过程中优先考虑了结构刚性，钳身主体采用箱型截面结构，在夹紧力反作用下的形变量控制在微米级，避免装夹时钳身张口导致的工件倾斜，活动钳身与固定钳身的配合导轨采用燕尾槽结构，导向间隙可通过侧边的调节镶条进行调整，长期使用出现磨损后无需整体更换钳身，仅需调整镶条预紧量即可恢复导向精度。整体外形尺寸适配常规中小型机床的工作台安装空间，钳身最大开口量可覆盖常见中小型零件的装夹尺寸，活动钳身的行程范围经过合理规划，既满足常规零件的装夹需求，也不会因行程过长导致钳身整体尺寸冗余占用过多工位空间。在实际使用场景中，这款台钳不仅可用于普通铣床、钻床的工件装夹，也可适配钳工台的手工修配、划线工序，钳身侧面预留的辅助安装孔可加装定位挡块，实现批量零件的快速定位装夹，减少重复找正的辅助时间，提升工位加工效率。
