多工位液压工装夹具三维结构

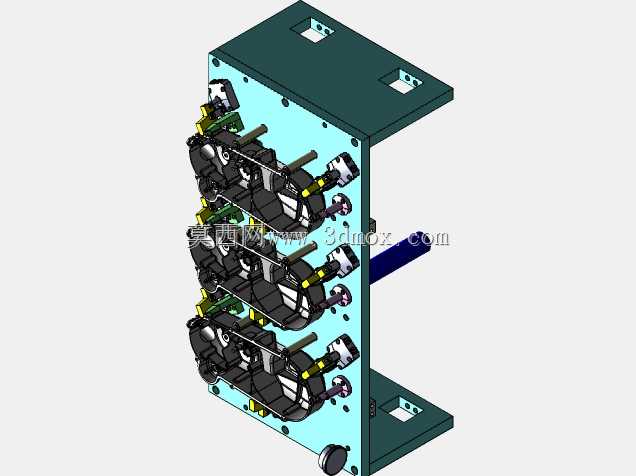

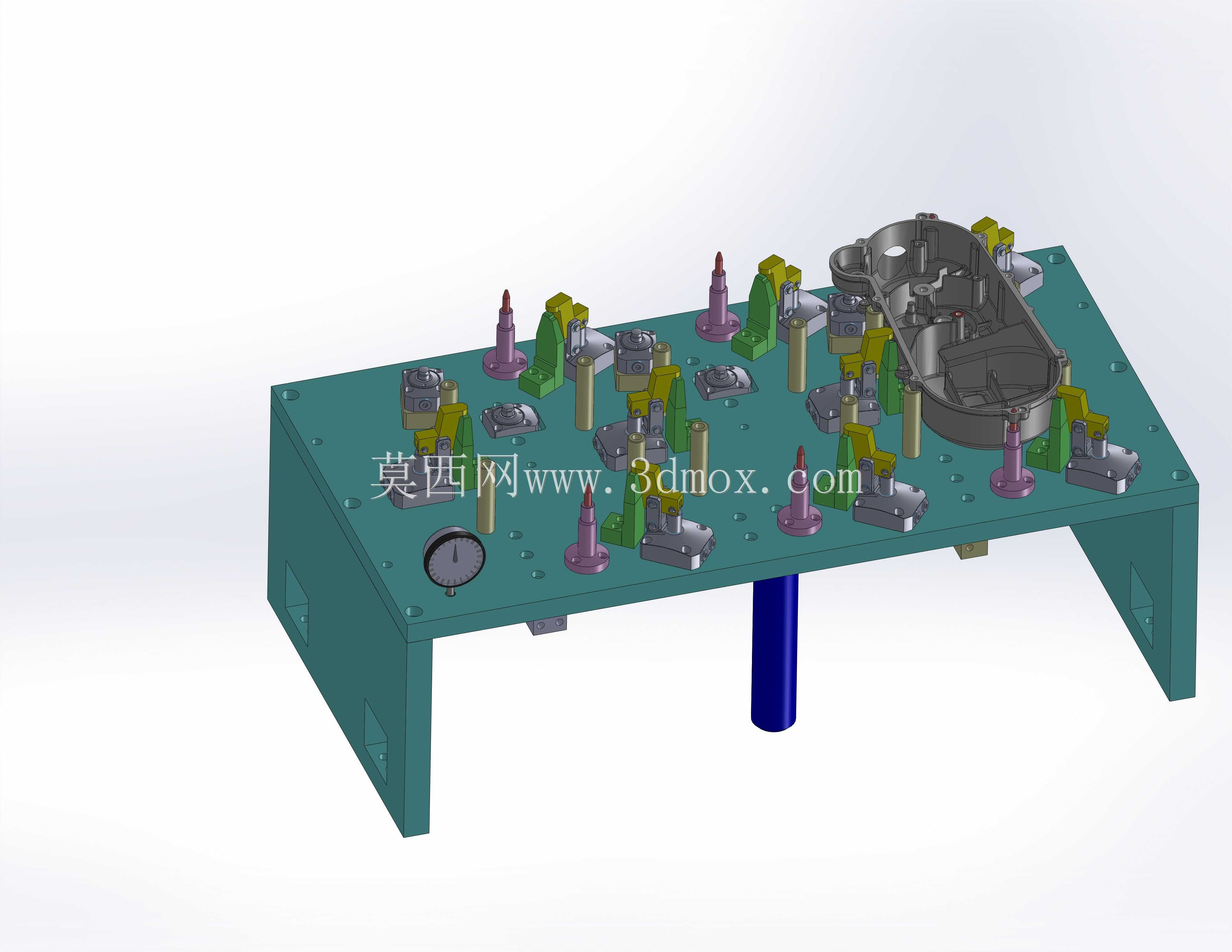

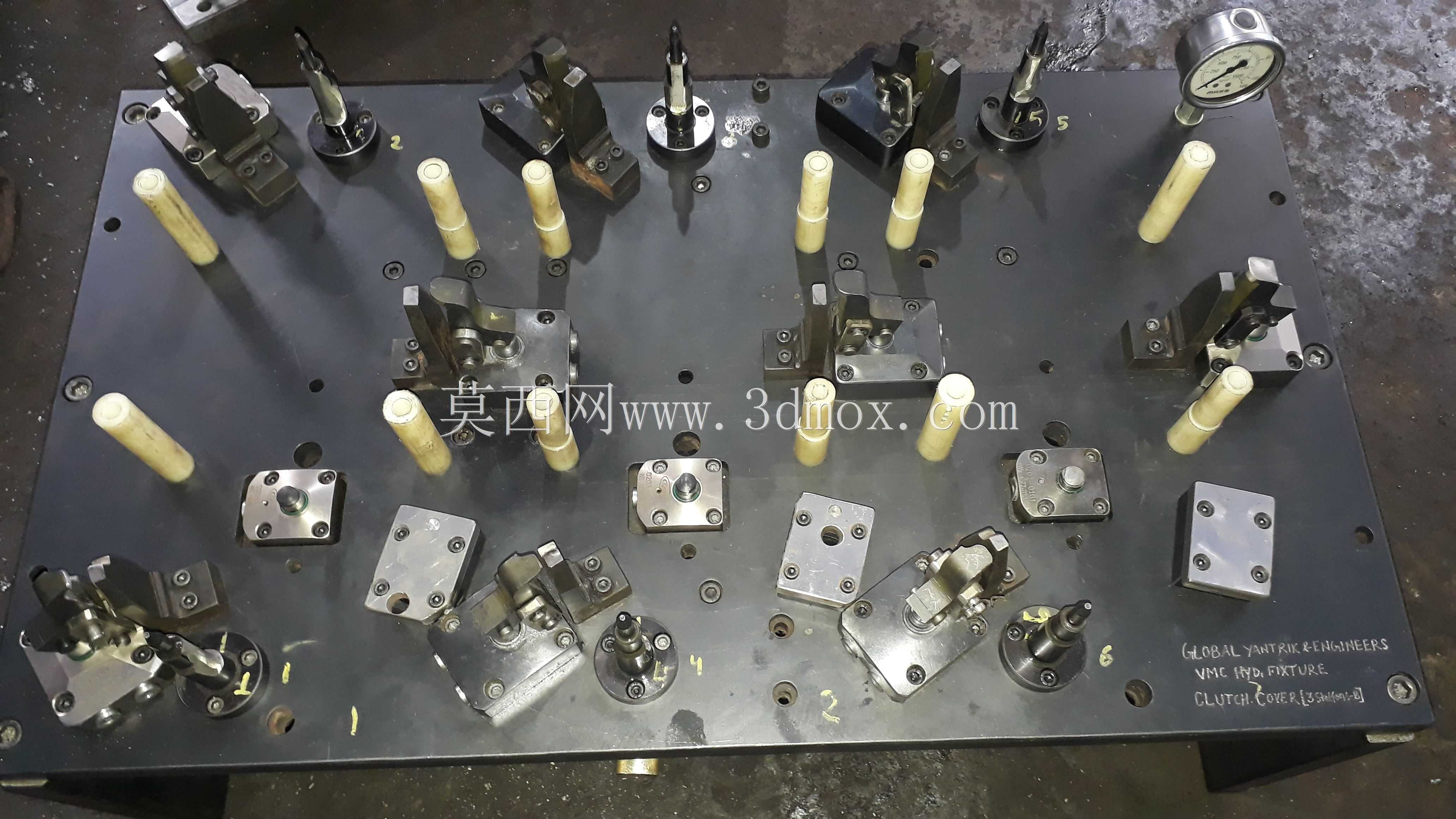

这套液压夹具主要面向批量机加工工序的工件装夹场景，适配加工中心、数控铣床等设备的工位装夹需求，可完成异形壳体类零件的多面加工装夹作业，替代传统手动压板装夹模式，大幅降低单件装夹的辅助工时，同时保证重复装夹的定位精度一致性。从结构布局来看，夹具采用桥型底座作为承载主体，底座下方预留设备工作台安装空间，中间的支撑柱可对接机床工作台的T型槽定位接口，底座两侧的支脚设置有安装孔位，可直接通过螺栓压紧固定在机床工作台上，整体安装边界可适配常规行程的立式加工中心工作台尺寸，不会超出设备的运动行程范围。夹具的定位单元围绕工件的外形轮廓与工艺基准布置，设置有多个定位支撑块与定位销，对应工件的工艺孔与贴合面，保证工件装夹时的位置精度，避免加工过程中出现位移偏差。夹紧单元采用液压驱动的杠杆式夹紧结构，分布在工件的各个压紧点位置，每个夹紧点的压头高度与压紧角度都经过匹配设计，可避开刀具的加工路径，防止加工过程中出现撞刀问题，同时保证压紧力均匀作用在工件上，避免薄壁壳体类工件装夹变形。底座侧面集成有压力表，可实时显示液压系统的工作压力，方便操作人员确认夹紧力是否处于工艺要求区间，避免压力不足导致工件飞脱，或是压力过大造成工件变形。整套夹具的油路采用内置式布局，减少外接管路的杂乱布置，避免加工过程中铁屑、切削液对管路的损伤，同时降低管路干涉刀具运动的风险。设计过程中优先考虑了装夹操作的便捷性，工件吊装到位后，仅需触发液压控制开关即可完成所有点位的同步夹紧，无需操作人员逐个拧紧压紧螺栓，对于批量加工场景，可将单件装夹时间压缩至手动装夹的五分之一以内，同时不同操作人员的装夹一致性大幅提升，减少因装夹差异导致的加工尺寸超差问题。夹具上的各个定位块、夹紧压头都采用模块化设计，易损件可单独更换，后期维护成本更低，当需要适配同系列不同尺寸的工件时，仅需更换对应的定位与夹紧模块，无需重新制作整套夹具底座，可缩短工装迭代的周期，降低生产准备成本。
