阀壳四侧面加工专用钻孔夹具结构

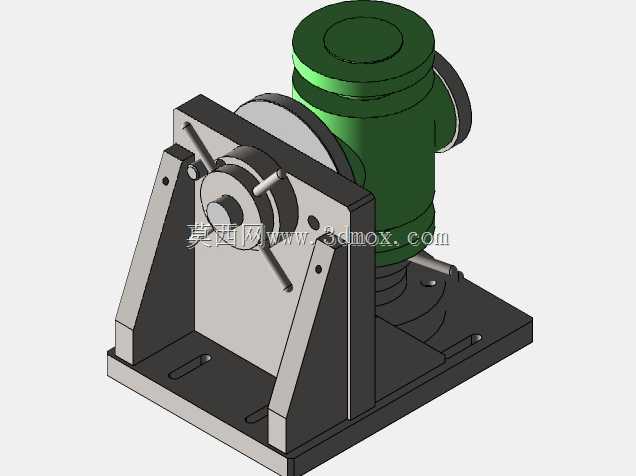

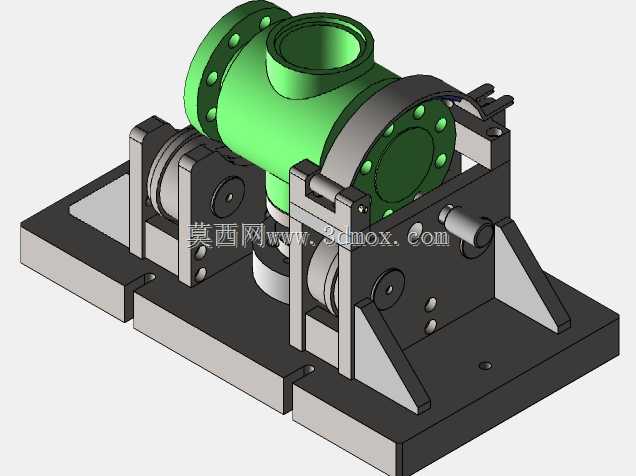

在阀门零部件的机加工环节，阀壳类零件因外形不规则、侧孔位置度要求高，常规通用装夹方式很难保证四个侧面孔的同轴度与位置精度，这款钻孔夹具正是针对这类加工痛点设计的专用工装。从结构布局来看，夹具采用双侧立式支撑板搭配底座的框架式结构，底座开设长条形安装槽，可直接适配不同规格钻床的工作台T型槽安装，安装时可通过槽位微调夹具与钻床主轴的相对位置，保证钻头进给方向与待加工孔位的同轴度，底座的整体长宽尺寸控制在常规中小型台钻、立钻的工作台承载范围内，无需额外加装过渡垫板即可完成固定。装夹定位部分采用端面定位+周向锁紧的设计思路，将阀壳的安装基准面贴合夹具定位端面，通过周向分布的锁紧件完成工件固定，这种定位方式直接复用阀壳自身的装配基准，能最大程度减少装夹带来的基准转换误差，避免后续加工出现孔位偏移。夹具的支撑板采用三角加强筋结构，在钻削进给的受力方向上提升结构刚性，减少钻削过程中的夹具振颤，避免钻孔出现扩孔、孔壁粗糙度过大的问题。实际生产场景中，这类夹具主要用于阀壳类零件四个侧面的径向孔加工，单次装夹后可通过分度结构（图中可见的转轴锁紧结构）快速切换加工面，无需重复拆卸工件找正，能大幅缩短多面孔加工的装夹辅助时间，相比传统划线找正的加工方式，孔位位置精度可稳定控制在IT8级以内，批量加工时的一致性表现更好。设计过程中充分考虑了排屑空间，夹具底座与支撑板之间预留了足够的切屑掉落空间，钻削产生的铁屑可直接顺着斜面滑落至工作台排屑槽，不会堆积在定位面附近影响装夹精度，同时锁紧操作件都布置在夹具外侧，操作人员无需将手伸入钻削区域即可完成锁紧与分度操作，符合机加工的安全操作要求。这类专用夹具不需要复杂的液压、气动辅助元件，纯机械结构的维护成本极低，适合中小批量阀门零件的加工车间使用，针对不同规格的阀壳，只需更换对应尺寸的定位套即可适配，具备一定的通用性拓展空间。
