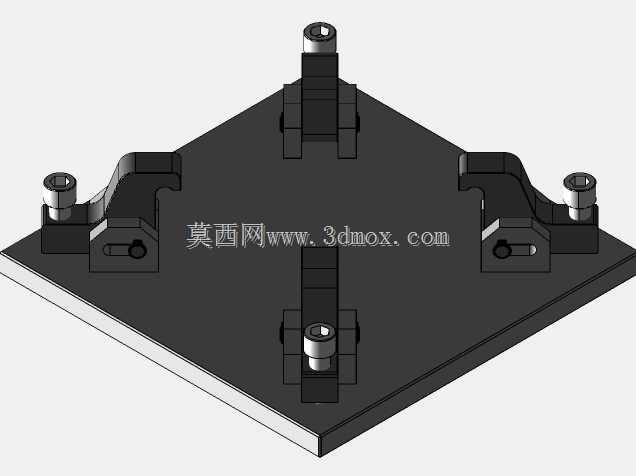

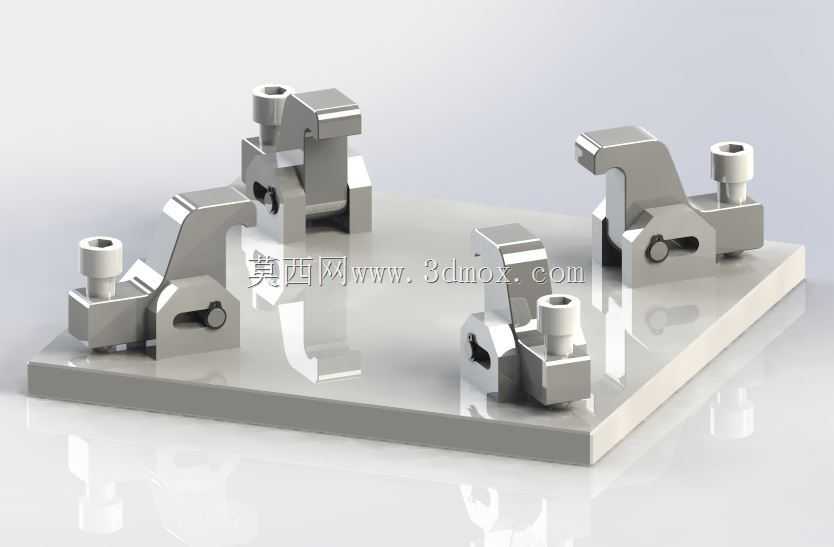

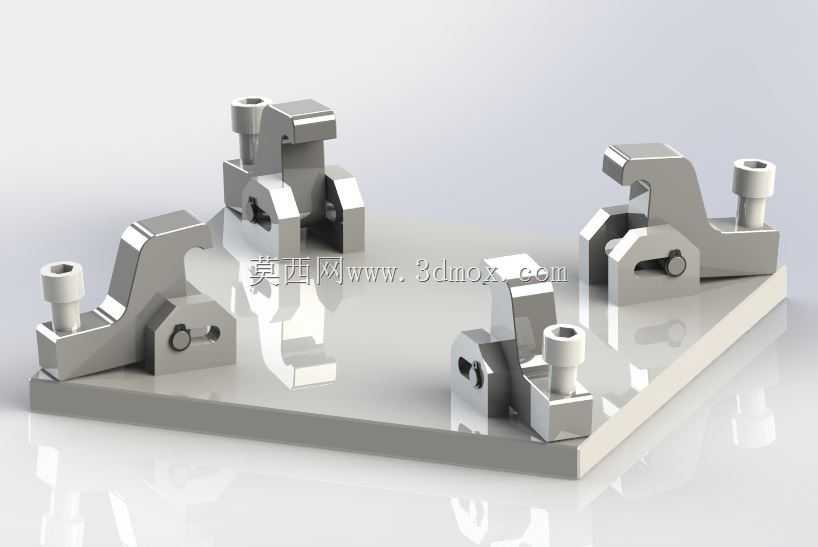

多工位组合式玩具加工定位夹具结构

这套组合式定位夹紧结构，主要面向玩具生产环节的工件装夹需求，可适配小型塑胶、五金玩具零件的加工、装配、检测工序定位，既可以单个夹座独立使用完成单工位装夹，也能根据产线排布需求，在基准底板上组合布置多个夹座，适配多工位同步作业的场景，覆盖玩具生产中铣削加工、点胶装配、尺寸检测、外观喷涂等多道工序的工件固定需求。

从结构设计逻辑来看，整套夹具采用模块化设计思路，单个夹座集成了定位支撑、快速夹紧、位置微调三个功能模块，夹座本体采用高刚性结构设计，夹紧端的圆弧避让槽可适配玩具零件常见的异形曲面轮廓，避免装夹过程中压伤工件表面；每个夹座配套的锁紧旋钮可手动操作，无需额外气源或液压动力源，即可完成工件的快速夹紧与松脱，适配小批量多品种的玩具生产换型需求，换型时仅需调整夹座在底板上的安装位置，无需重新制作整套工装，可大幅缩短产线换型调试周期。

安装边界方面，基准底板采用方形平板结构，表面预留等间距的安装螺孔阵列，单个夹座的底部设置定位凸台与安装过孔，可直接通过内六角螺丝固定在底板的任意螺孔位置，夹座的安装高度统一，夹紧端的工作行程可覆盖10-30mm厚度的工件装夹需求，夹座侧面设置的微调顶丝，可在安装后对夹座的水平位置进行0.5mm范围内的精细调整，保证多夹座组合使用时的定位精度一致性，重复定位精度可控制在0.1mm以内，满足玩具零件的装配与加工精度要求。

实际使用过程中，单夹座独立使用时可直接固定在工作台面，作为小型工位的独立装夹工具使用，适合零散小零件的单工序加工作业；多夹座组合布置时，可根据待加工玩具的整体轮廓，调整四个夹座的相对位置，从四个方向对工件进行同步夹紧，避免加工过程中工件出现位移或翘曲，尤其适配带不规则支脚、异形轮廓的玩具壳体类零件装夹，夹紧力可通过旋钮的拧紧力矩进行控制，针对薄壁塑胶零件可适当减小拧紧力矩，防止装夹变形，针对五金结构件可适当增大锁紧力，保证加工过程中的装夹稳定性。夹座的夹紧接触位置采用可拆卸的耐磨垫块，长期使用出现磨损后可直接更换垫块，无需更换整个夹座，降低工装的后期维护成本。
