机加工用立式定位钻孔工装夹具结构

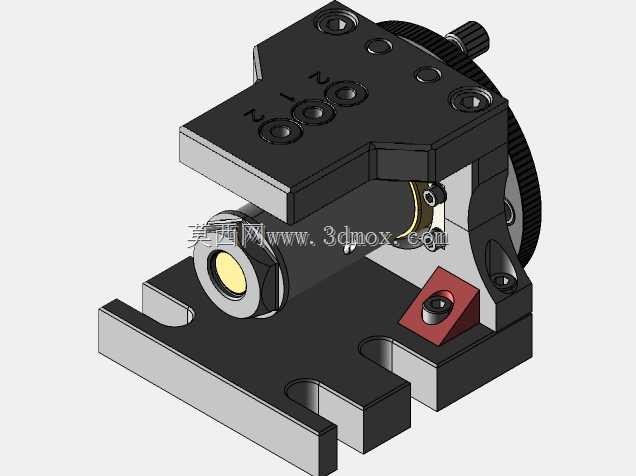

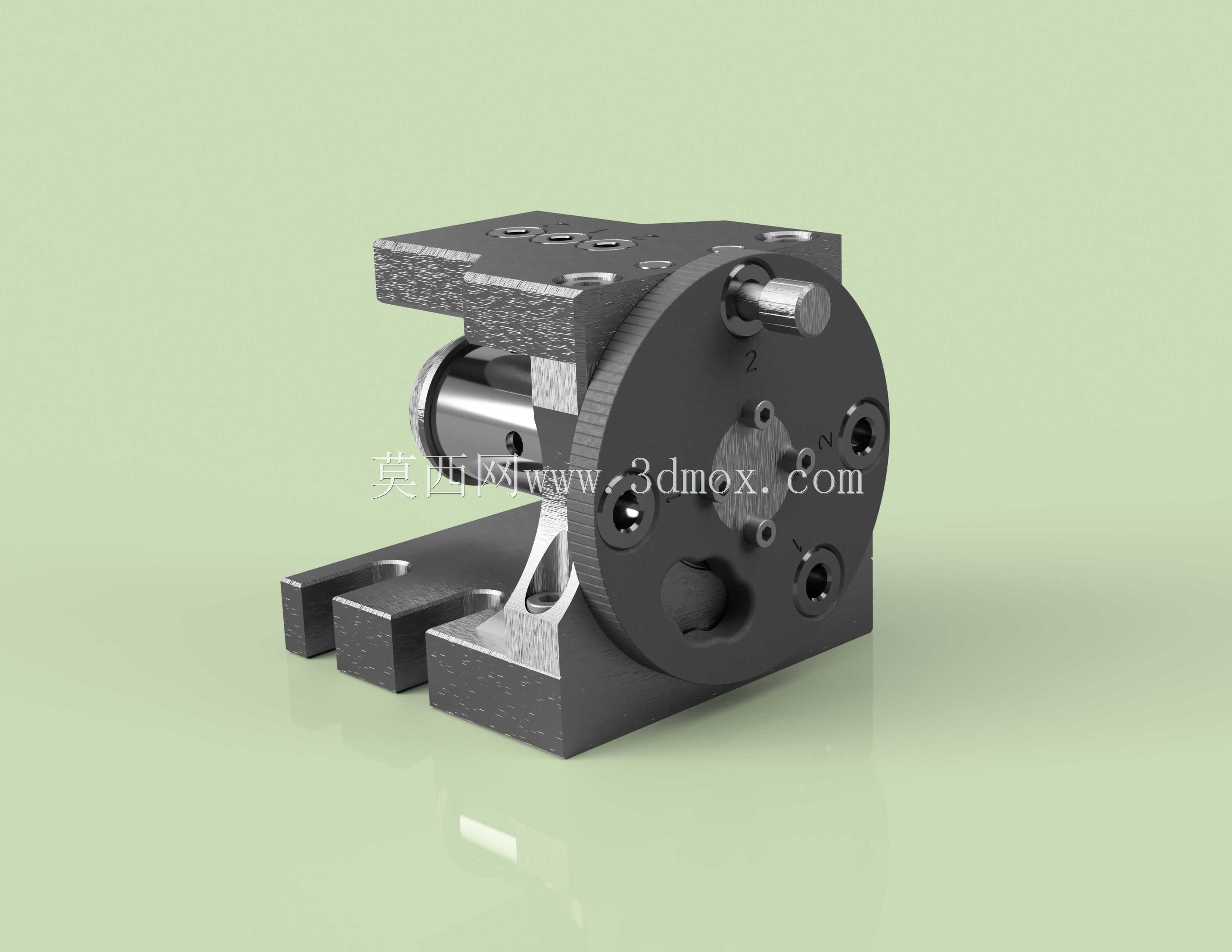

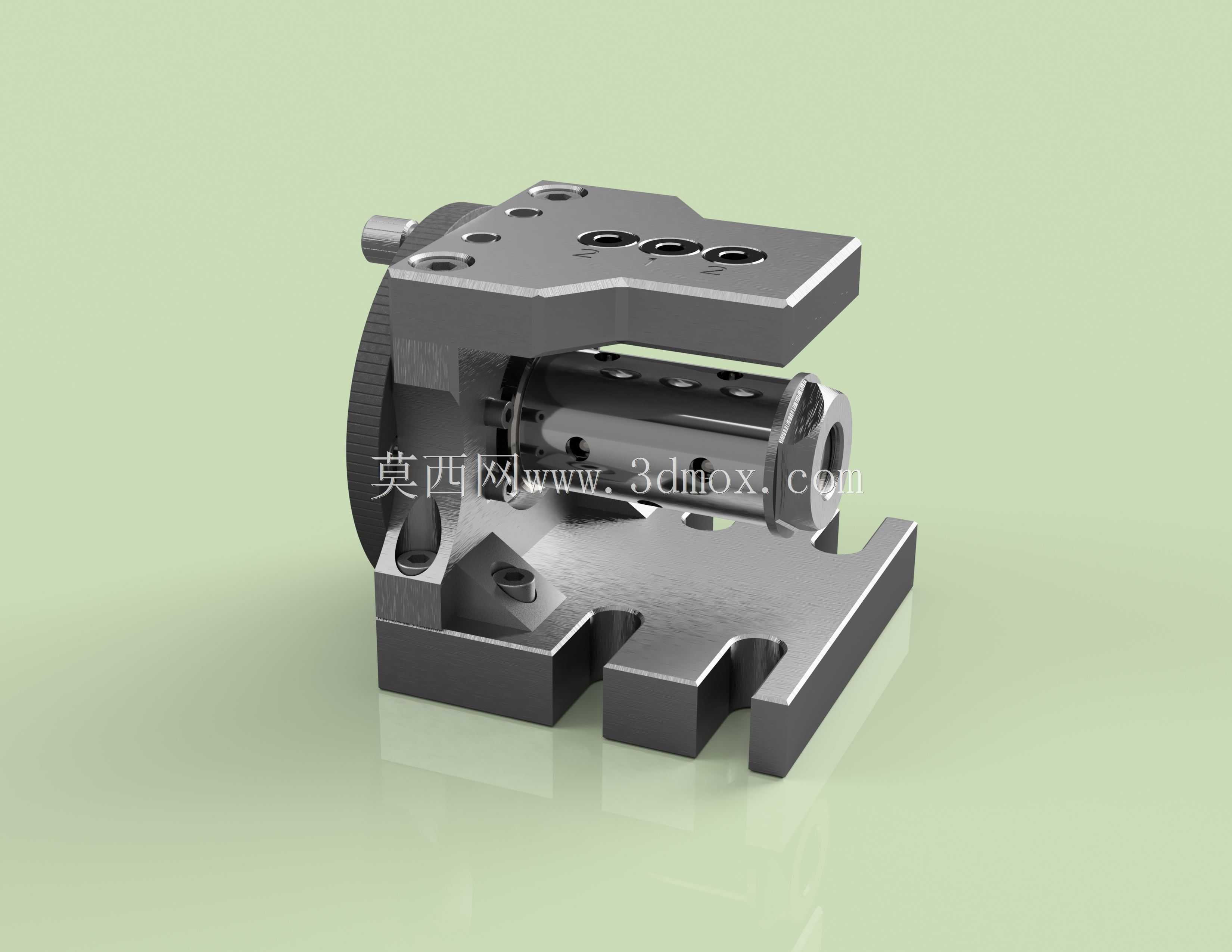

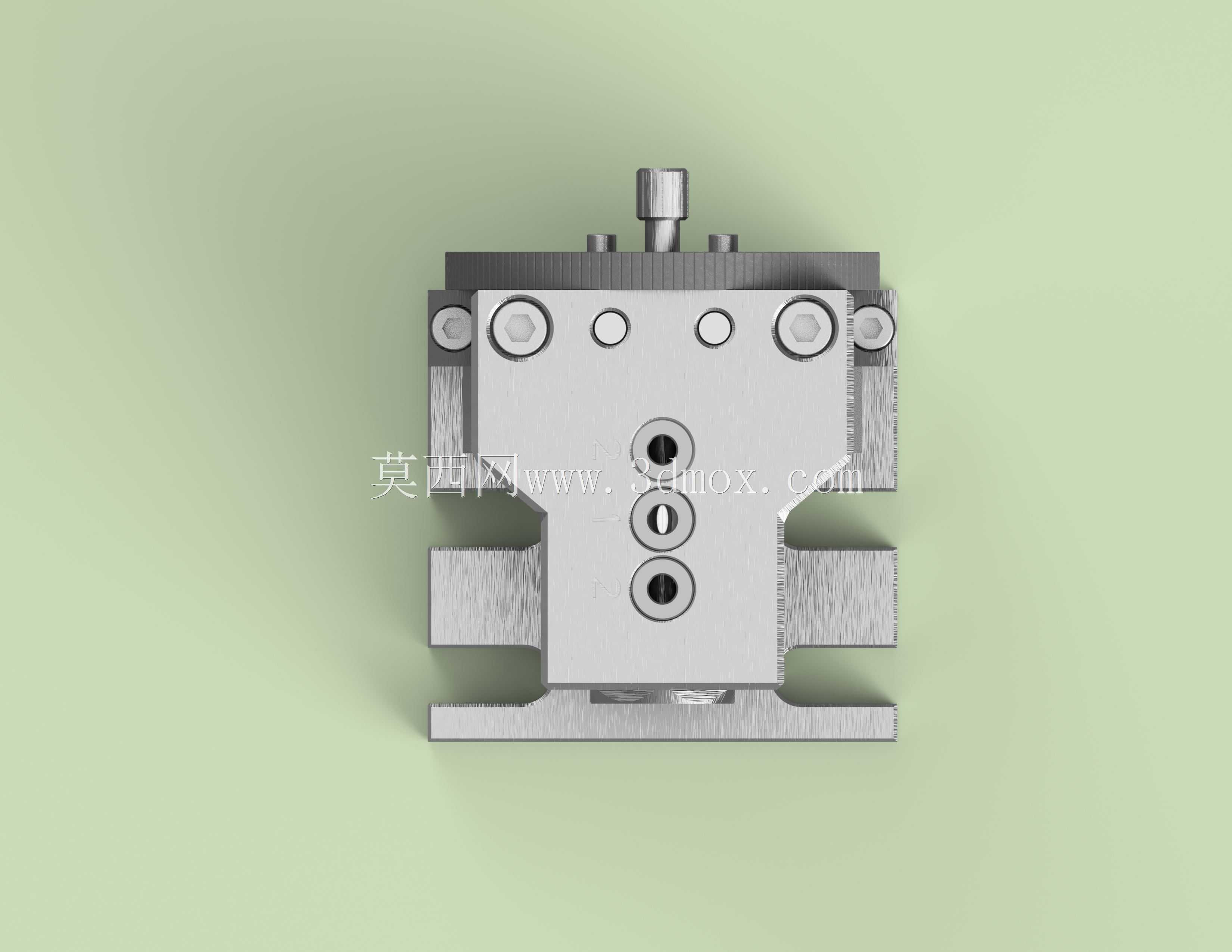

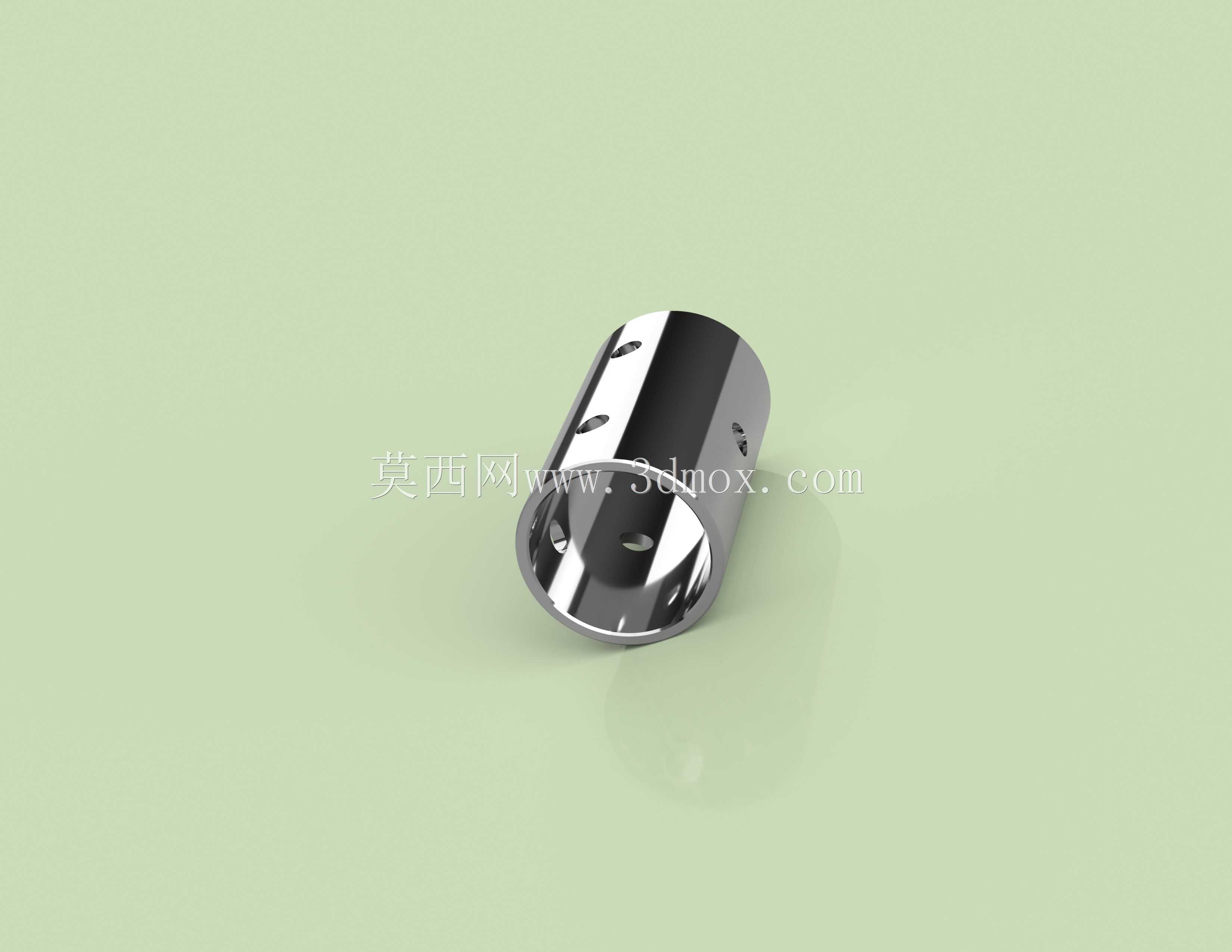

这套钻孔夹具主要面向中小批量机加工产线的孔系加工工序，适配立式钻床、摇臂钻以及加工中心的钻孔、扩孔、铰孔作业场景，针对轴类、盘类以及小型异形零件的径向孔、端面孔加工做了专门的结构优化，能有效替代通用台虎钳的低效装夹方式，减少划线找正的辅助工时。从结构布局来看，夹具采用分体式基座设计，底部的安装底板开有两组平行的T型槽安装位，可直接适配机床工作台的标准T型槽间距，安装时无需额外制作过渡连接板，底板的定位基准面做了0.02mm以内的平面度处理，保证夹具安装后与机床主轴的垂直度公差控制在工艺允许范围内。夹具的核心装夹单元采用侧压式定位结构，圆形的定位端面上分布有四个可调式定位销孔，可根据待加工零件的基准孔位调整定位销的安装位置，适配不同直径规格的盘类零件端面定位，侧面的夹紧推杆采用螺旋进给结构，夹紧行程可达25mm，推杆头部镶嵌有硬质合金防滑垫片，既可以保证足够的夹紧力避免加工过程中零件窜动，又不会压伤零件的已加工表面。设计过程中充分考虑了排屑需求，定位端面的下方预留了12mm宽的排屑缺口，钻孔产生的铁屑可以顺着缺口直接落入机床的排屑槽，不会在夹具定位面堆积影响装夹精度，夹具的所有活动配合面都设计有防尘密封结构，可阻挡细铁屑进入配合间隙，降低日常维护的频次。夹具的立式支撑结构做了加强筋优化，在保证整体刚性的前提下尽可能压缩了夹具的整体高度，使得加工时刀具的悬伸长度可以控制在合理范围内，减少钻孔过程中的刀具振颤，提升孔壁的加工光洁度。针对不同的加工场景，这套夹具还可以通过更换定位销轴的方式，快速切换装夹不同规格的零件，无需对夹具主体进行拆卸调整，适配多品种小批量的柔性加工需求，夹具的所有锁紧部件都采用标准内六角螺栓，操作人员使用常规工具即可完成调整与维护，无需配备专用工装。在实际使用中，这套夹具可将单零件的装夹找正时间从原来的平均8分钟压缩到1分钟以内，钻孔的位置度公差可稳定控制在0.05mm以内，完全满足一般机械零件的孔系加工精度要求，同时夹具的整体结构紧凑，占用机床工作台的面积较小，可在同一台机床上并排安装多套夹具实现多工位连续加工，进一步提升设备的加工效率。
