立式手动快速压紧拨动夹持机构

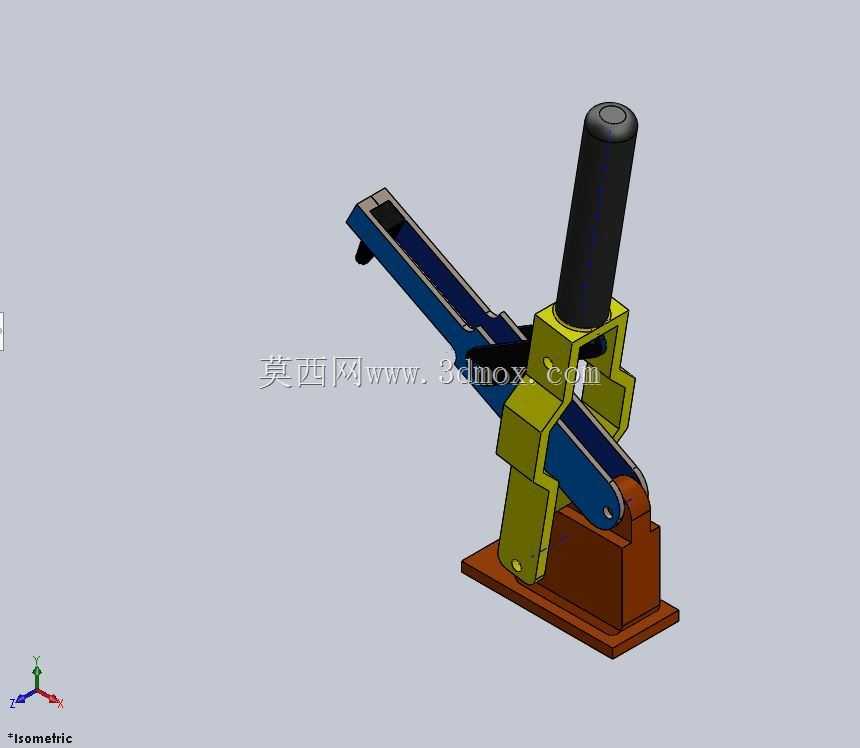

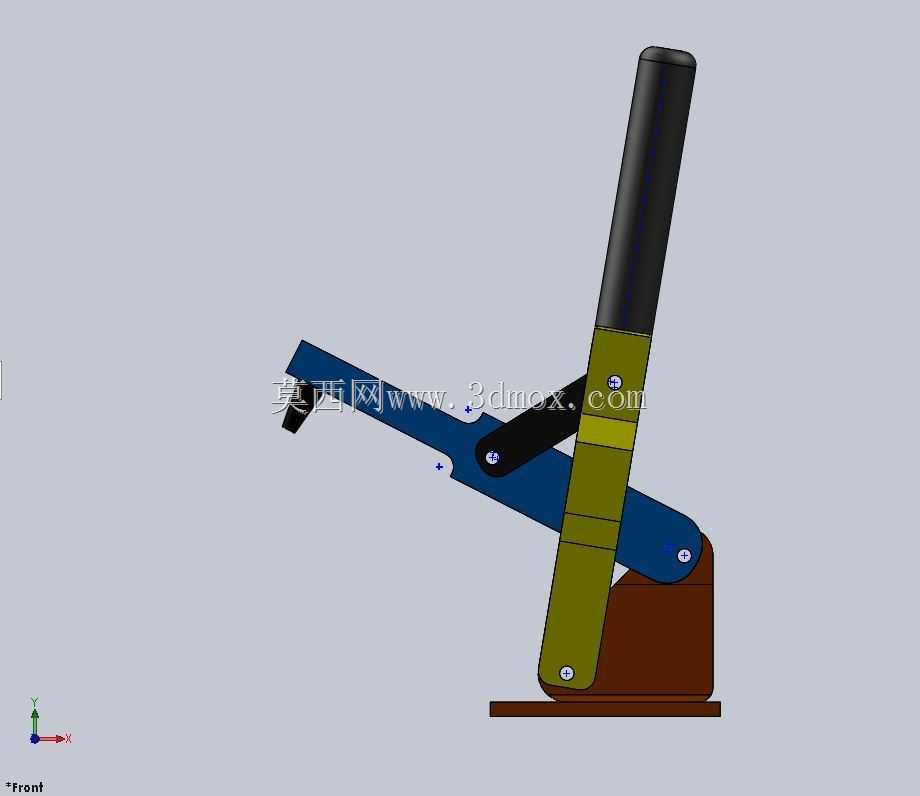

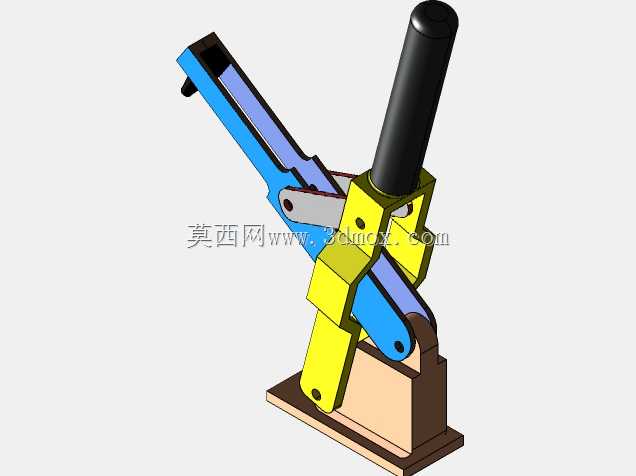

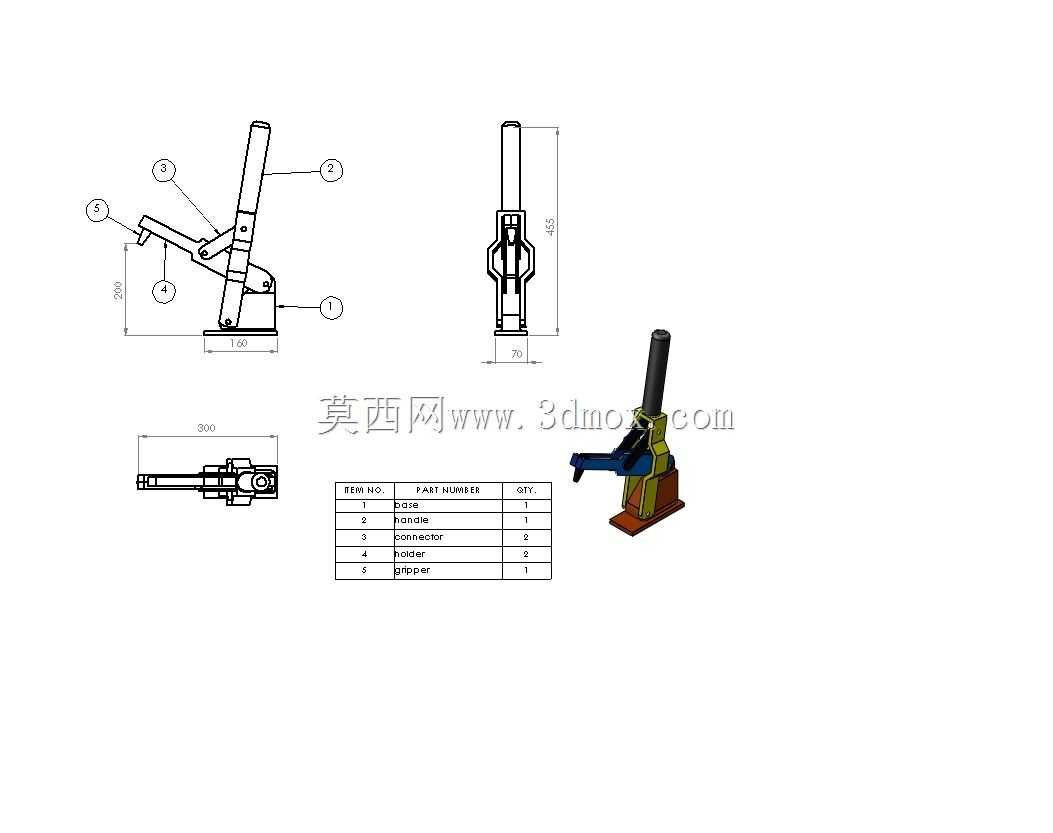

这款手动拨动夹持机构，是工装夹具领域里非常典型的手动快速压紧类构件，常被应用在小型零件焊接工装、电子元器件组装定位台、木质工件打孔定位辅具、小型注塑件飞边修整工位等需要频繁装卸工件的作业场景中，相比螺栓压紧、气缸压紧方案，它不需要外接动力源，操作门槛极低，一线作业人员只需要扳动竖直操作手柄，就能在0.5秒内完成工件的压紧或者松脱动作，能大幅缩减单件工件的装夹辅助时间，提升小批量多品种加工场景的作业效率。从功能特性来看，这套机构采用了连杆死点锁紧的机械原理，当手柄扳动到竖直锁紧位置时，内部多组铰接连杆会越过机械死点，此时哪怕压紧端受到工件向上的反作用力，机构也不会自行松脱，锁紧状态下的保持力可以稳定维持在预设压紧力区间，不会因为作业过程中的振动、轻微冲击出现夹持失效的问题；机构的压紧臂做了加长镂空设计，在保证结构刚性的前提下降低了整体自重，同时留出了足够的工件避让空间，作业人员在压紧状态下对工件进行钻孔、涂胶、焊接等操作时，不会出现夹臂与加工刀具、作业工具干涉的情况。设计层面上，这套机构的底座采用了带安装孔的平板式结构，安装边界清晰，底座上的四个沉头安装孔可以直接适配M6规格的内六角螺栓，能够快速固定在标准铝型材工作台、木质工装台或者钢制焊接平台上，不需要额外做转接板设计；铰接位置全部采用销轴加耐磨衬套的配合形式，长期反复扳动也不会出现铰接孔磨损导致的旷量问题，维护时只需要定期在铰接位置涂抹少量润滑脂，就能保证机构的操作手感顺滑，使用寿命可以达到万次以上的扳动循环。从安装尺寸来看，这套机构锁紧状态下的整体高度控制在200mm以内，底座的安装 footprint 控制在80mm*60mm的区间内，不会占用过多的工装台面空间，压紧端的开口行程可以达到35mm，能够兼容不同厚度的工件夹持需求，针对异形工件还可以自行更换压紧端的压头，适配不同的工件接触面形状，避免压伤工件表面。在实际产线应用中，这类手动拨动夹经常被成组使用，比如在小型钣金件的焊接工装上，会根据工件的外形轮廓布置4到6组同规格的拨动夹，分别对工件的不同点位进行压紧定位，不需要复杂的气动管路布置，工装整体的制造成本可以降低60%以上，同时也避免了气动夹具在断气状态下夹不紧的安全隐患，非常适合中小型加工厂的柔性生产场景，也可以作为自动化设备的手动辅助定位机构，在设备调试、工件首件确认阶段提供稳定的夹持定位。
