多连杆式柔性棒料抓取机械手末端执行机构

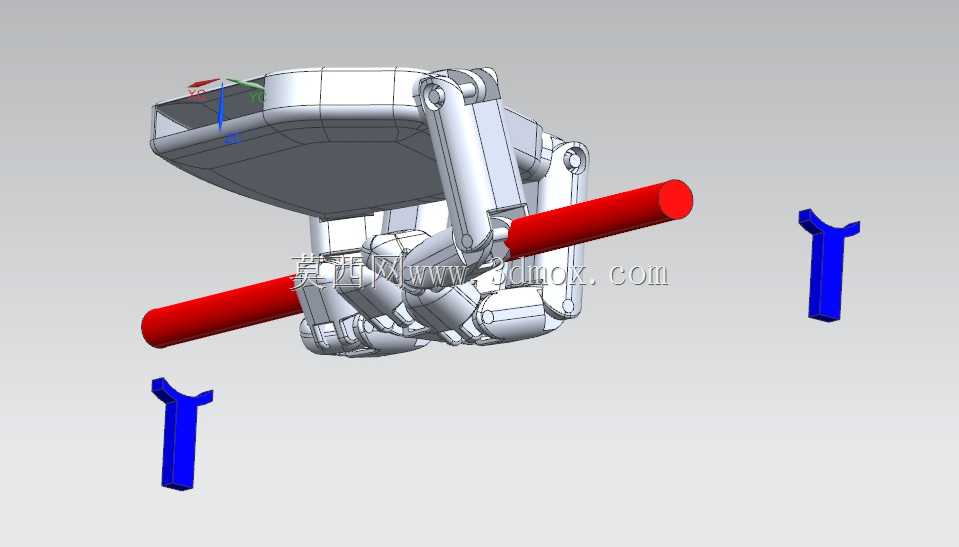

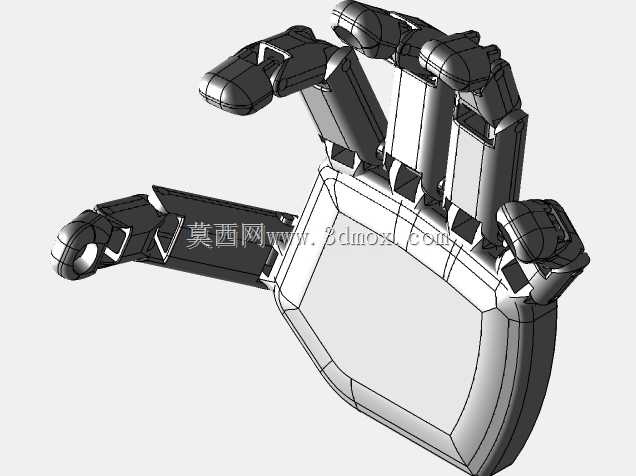

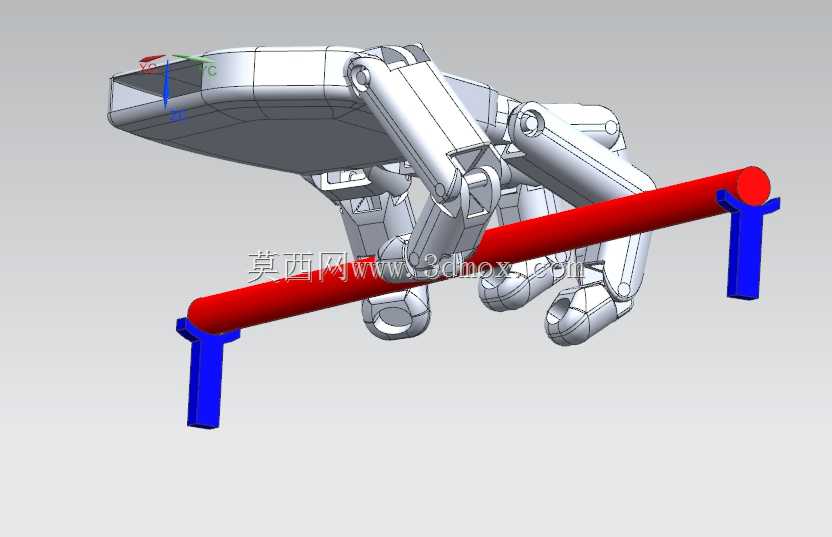

这套末端执行机构主要面向圆柱类棒材、杆状工件的自动化上下料、工位转序场景设计，常见于数控加工单元自动上下料、热加工车间棒料转运、农业果蔬采摘类设备的执行端拓展，可适配直径在一定区间内的光滑圆柱工件，抓取动作通过多组连杆的同步联动实现，夹持力传递均匀，不会对工件表面造成硬性压痕。从结构布局来看，执行机构的安装法兰位于上部，可直接适配主流工业机器人的末端安装接口，安装孔位采用圆周均布设计，安装时无需额外调整角度即可完成对位，整体安装边界的径向尺寸控制紧凑，在狭窄的机床舱门、料架间隙内移动时不会发生干涉。设计过程中优先考虑了动作同步性，所有夹持指通过中心铰轴联动，单动力输入即可驱动所有夹持指同步收拢或张开，无需额外设置多组动力源，既降低了末端负载，也减少了控制逻辑的复杂度，夹持指的接触端采用仿形Y型结构，与圆柱棒料的接触为线接触形式，相比平面夹持块拥有更高的对中精度，工件被抓取后可自动找正中心，不会出现偏斜掉落的情况。连杆的铰接点均设置了耐磨衬套安装位，长期往复运动时可通过更换衬套维持铰接精度，无需整体更换连杆部件，降低后期维护成本。夹持行程覆盖常规直径的圆棒工件，针对不同直径的工件无需更换夹持指，仅需调整动力源的输出行程即可适配，在多规格小批量的棒料加工场景中可大幅减少换型时间。机构的动力输入接口设置在法兰侧方，可适配气动摆缸、直线气缸搭配齿条转位等多种动力形式，用户可根据现场的气源、安装空间条件灵活选配动力单元。整体结构的受力路径经过优化，抓取重载棒料时，受力直接通过主连杆传递到安装法兰，不会在铰接点产生过大的侧向弯矩，延长了铰接部件的使用寿命。夹持指的末端预留了软质垫片安装槽，在抓取表面易划伤的工件时，可粘贴聚氨酯、橡胶类软垫片，进一步保护工件表面质量。
