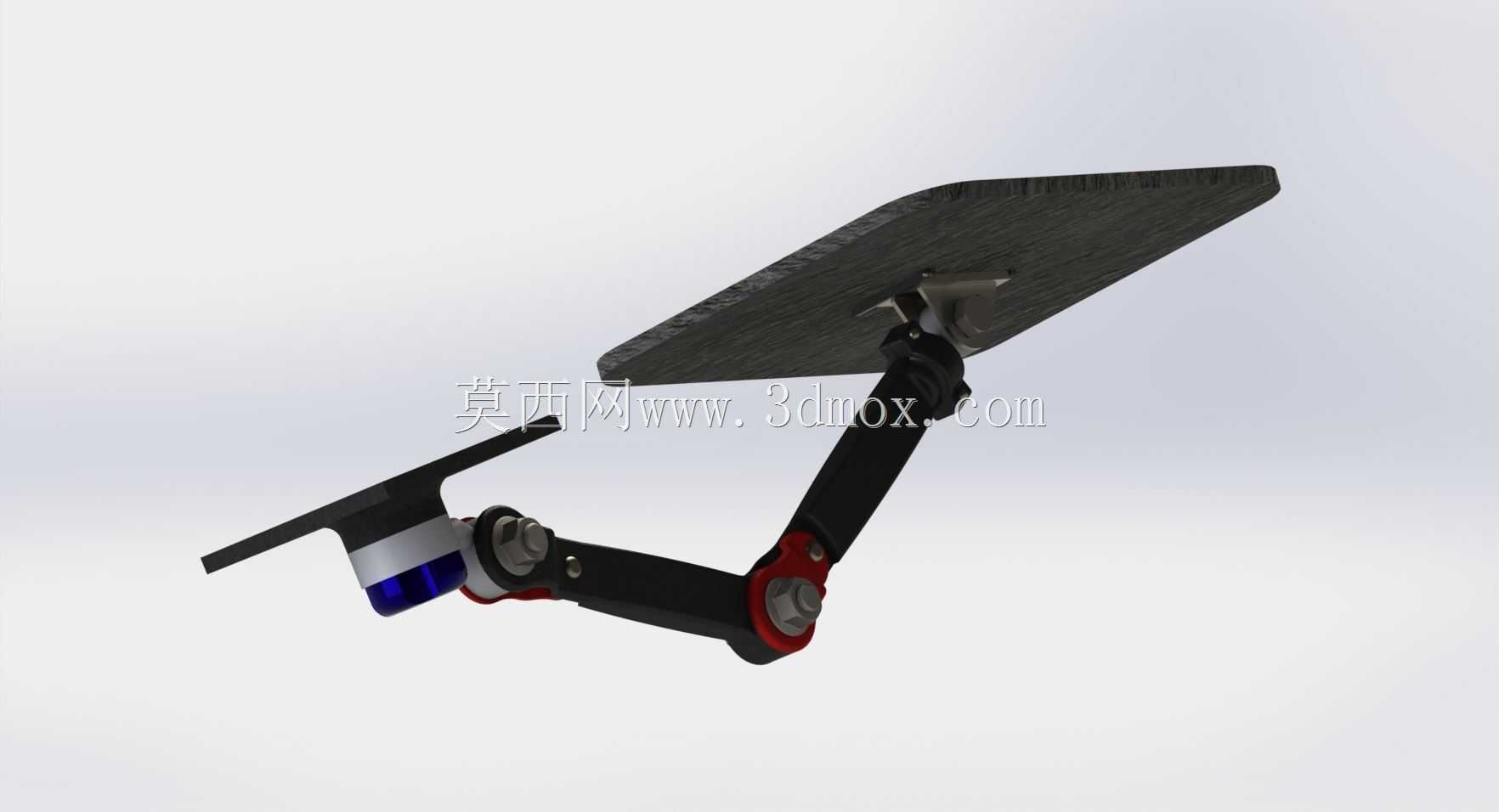

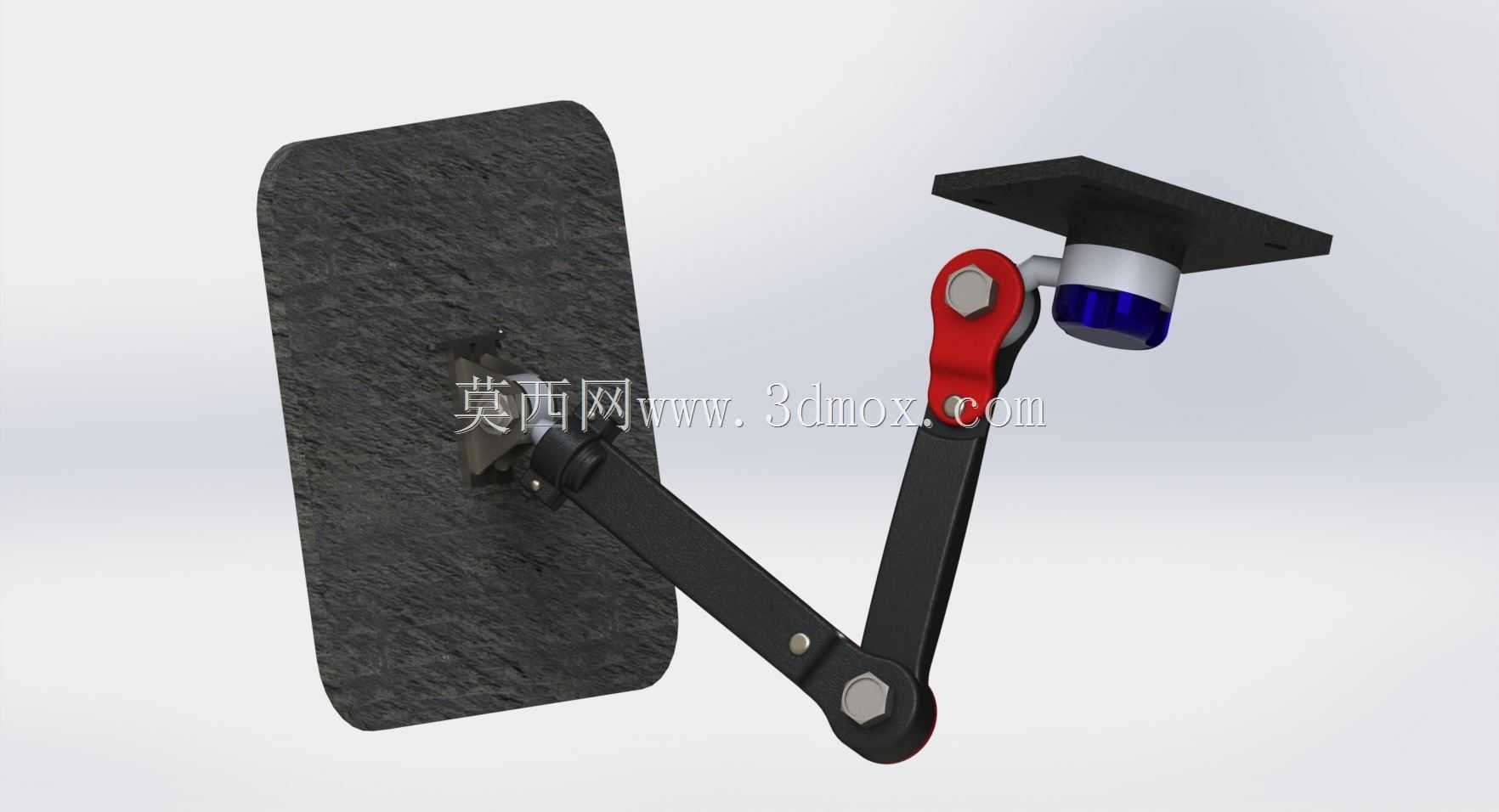

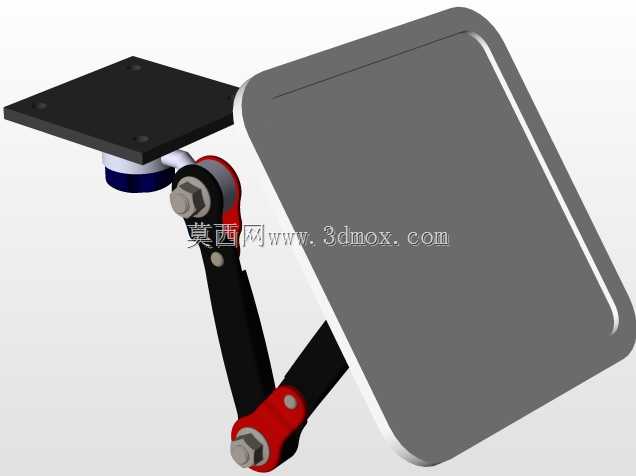

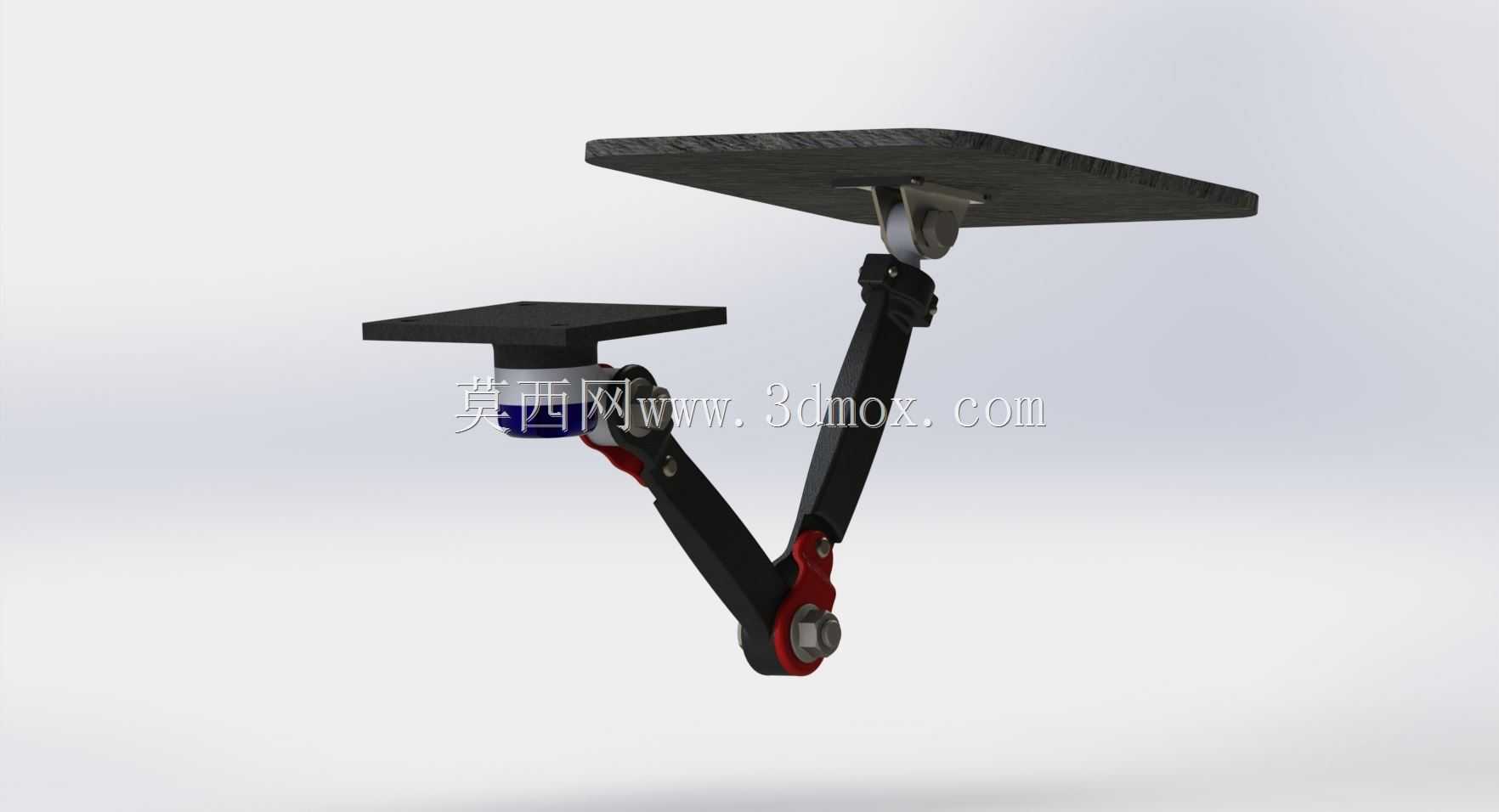

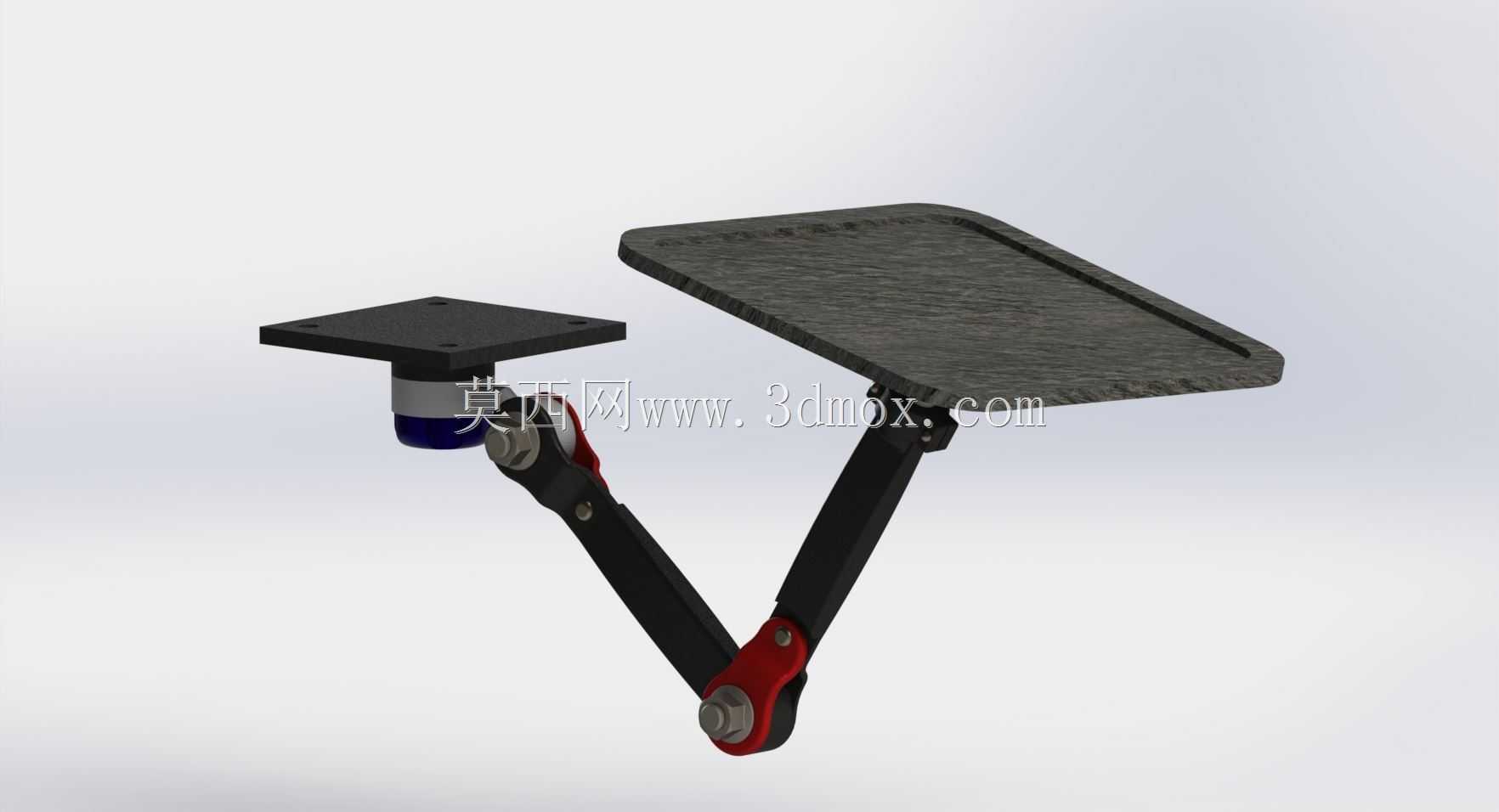

这款多关节铰接臂的设计,最初是面向工位端的小负载柔性定位需求开发,常见于电子装配工位的辅助工装挂载、检测工位的传感器位姿调整、小型加工单元的工件姿态微调场景,也可作为轻型操作台的显示器、操作面板的支撑调节结构使用,替代传统固定式支架无法灵活调整位姿的短板。从结构布局来看,整体采用串联式多关节铰接方案,末端预留标准安装法兰面,可适配不同规格的工装夹具、检测探头、操作终端等挂载件,底座采用方形法兰安装结构,安装孔位按照通用轻型设备安装间距设计,可直接固定在设备台面、立式机架侧壁或者移动小车上,安装边界预留足够的螺栓操作空间,不需要额外加工复杂的适配转接件。各关节处采用阻尼铰接结构,搭配锁紧螺栓,调整时可手动掰动臂体到目标位置后锁紧,不会出现负载下的滑移下坠问题,臂体杆件采用轻量化的高强度型材结构,在保证整体结构刚性的前提下降低自重,减少关节处的负载压力,避免长期使用出现关节松旷。设计过程中优先考虑了工位操作的人机工程需求,各段臂长的比例经过反复调整,保证在有效活动范围内,末端可覆盖常规工位的操作区域,不会出现调节死点,关节的转动角度范围做了机械限位,避免过度转动导致内部走线或者挂载件碰撞到周边设备。关节处的铰接轴采用耐磨衬套结构,长期反复调整也不会出现过大的配合间隙,保证定位精度的稳定性,红色的锁紧手柄设计在关节侧面,操作时不需要额外工具,徒手即可完成锁紧与松开动作,适配产线快速换型、频繁调整工位的使用需求。臂体的走线空间隐藏在杆件内部,挂载件的线缆可顺着臂体内部排布到设备端,不会出现线缆外露缠绕、拉扯的问题,整体外观整洁,也避免了工位操作时勾挂杂物的风险。从安装适配性来看,底座的安装面做了平面度处理,固定后臂体初始姿态保持水平基准,各关节的转动阻尼可根据实际挂载的负载重量做微调,适配0.5kg到3kg范围内的不同挂载件,不需要更换核心铰接部件,仅通过调整阻尼锁紧螺母的预紧力即可适配不同负载,降低了后期维护的配件成本。在实际产线应用中,这类结构相比电动伺服机械臂成本更低,不需要复杂的控制系统,纯机械结构的可靠性更高,适合不需要自动化轨迹运动、仅需要手动调整到位后保持固定姿态的工位,比如质检工位的放大镜、扫码枪固定,装配工位的电动螺丝刀、扭力工具悬挂,或者小型实验台的测试探头调整,都能通过这类多自由度臂体实现灵活的位姿调整,提升工位操作的便捷性,减少操作人员反复调整工件或者工具位置的无效动作。
- 上一篇:U型折弯金属安装固定支架结构
- 下一篇:凸轮锁紧式单操作扶手夹结构设计
- 全部评论(0)
- 模板大小: 18.62 MB
- 售价:5金币
- 下载次数: 130
- 系统要求: Other,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 工业机器人
