多关节协作机械臂三维结构设计

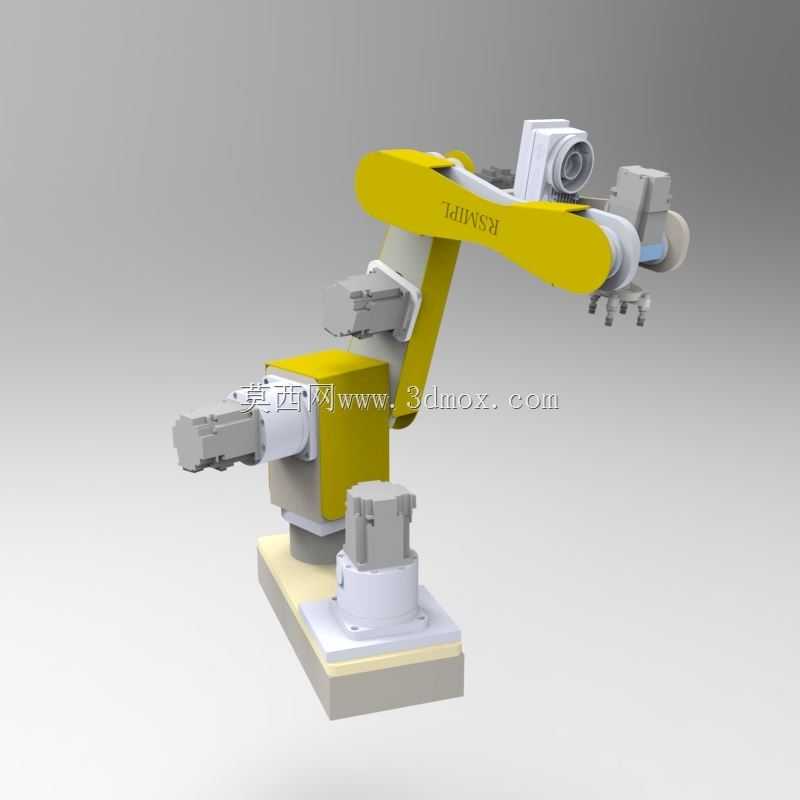

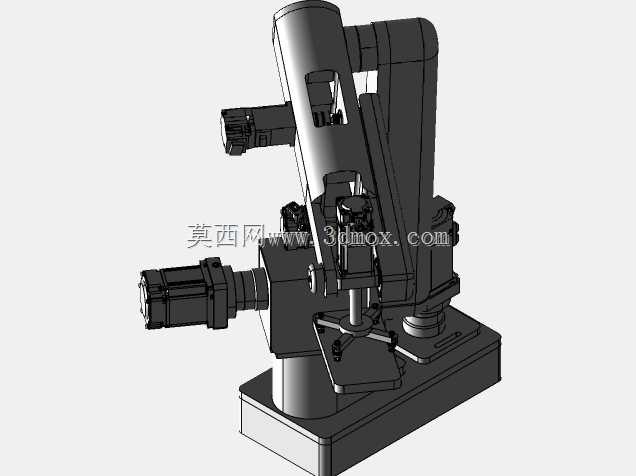

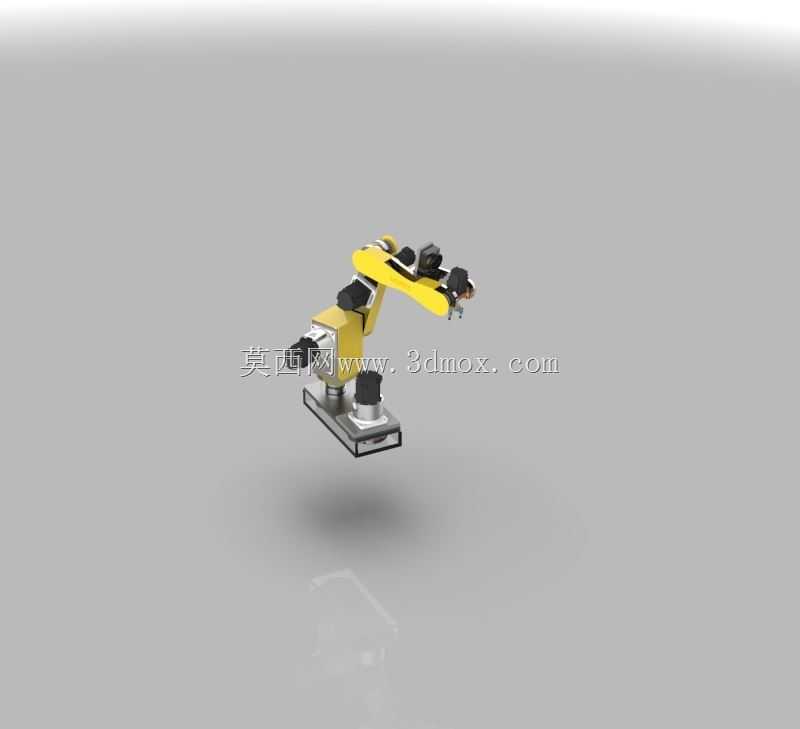

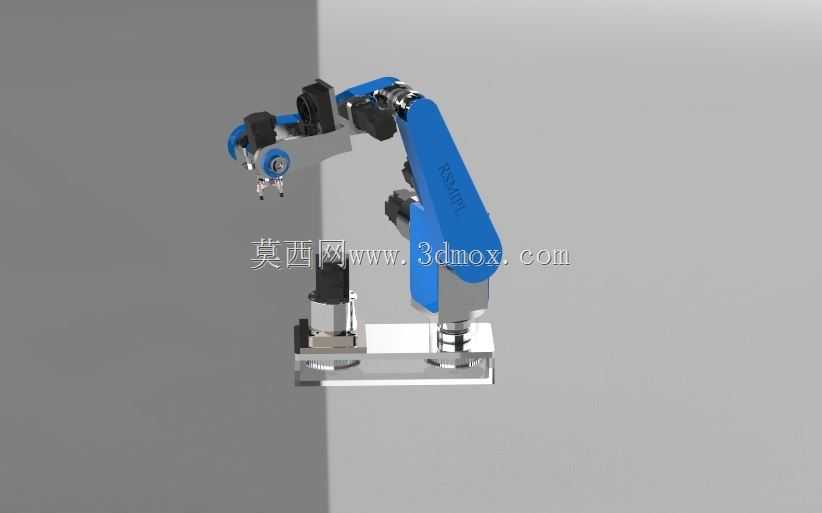

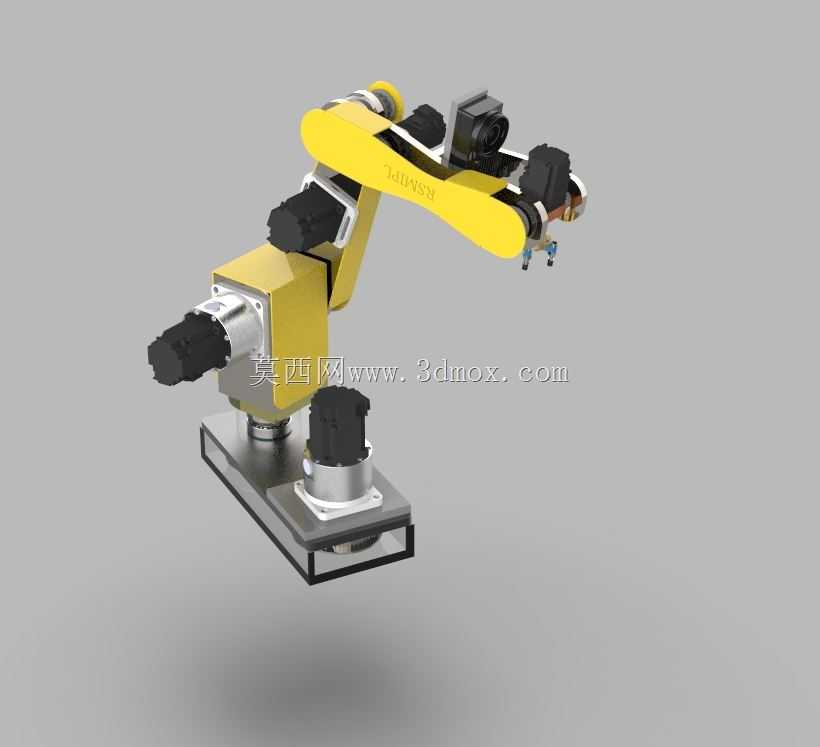

这款多关节机械臂的结构设计，核心围绕紧凑工位下的柔性作业需求展开，底座采用方形安装法兰结构，可直接通过螺栓固定在工作台、流水线侧方或者移动AGV搭载平台上，安装时需预留底座周边至少100mm的走线空间，避免关节转动时线缆与周边工装剐蹭。从关节配置来看，整机采用六轴串联布局，底座回转关节承担整臂水平方向的角度调整，可实现正负170度范围内的回转覆盖，大臂、小臂的摆动关节采用内置伺服驱动的集成模组，关节衔接处做了圆弧过渡处理，既减少了结构应力集中点，也能避免作业过程中臂体与周边设备发生硬碰撞。末端法兰预留了标准的执行器安装接口，可适配夹爪、吸盘、焊枪或者视觉检测模组，满足不同场景的作业切换需求。在3C电子装配工位中，这类臂体可完成电路板元器件的精准插装、成品的分拣摆盘，臂体的重复定位精度可控制在0.02mm级别，能够适配小尺寸零件的高精度装配要求；在轻工包装场景下，可搭配吸盘完成纸箱的开箱、码垛辅助作业，臂体的负载能力覆盖3-5kg区间，适配多数轻型物料的搬运需求。设计过程中对臂体的走线做了内置处理，所有动力线缆、信号线缆都从臂体内部的走线腔穿过，避免外露线缆在长期往复转动中出现磨损，也减少了工位内的管线杂乱问题。关节处的密封结构做了阶梯式设计，可阻挡车间内的粉尘、切削液飞溅进入关节内部，适配普通机加工车间、装配车间的常规作业环境，无需额外加装外置防护套。臂体的运动包络经过反复校核，在最大伸展状态下不会超出底座安装边界的800mm半径范围，方便产线布局时提前规划安全作业区间，避免与相邻工位的设备产生运动干涉。大臂与小臂的连接关节处做了限位结构设计，可根据实际作业需求调整机械硬限位的角度，防止调试过程中臂体超程运动造成设备损坏。末端关节的转动范围可实现360度连续回转，搭配不同的末端执行器时，可完成复杂轨迹的涂胶、打磨作业，臂体的运动速度可根据不同工位的节拍要求做分段调整，高速搬运工况下可提升关节转速缩短作业周期，精密装配工况下可降低运行速度保证动作平稳性。底座内部预留了驱动模块的安装空间，可将伺服驱动器直接集成在底座内部，减少外部电控柜的占用空间，适合紧凑型自动化单元的搭建需求。
