多工位后置夹紧圆形工装夹具结构

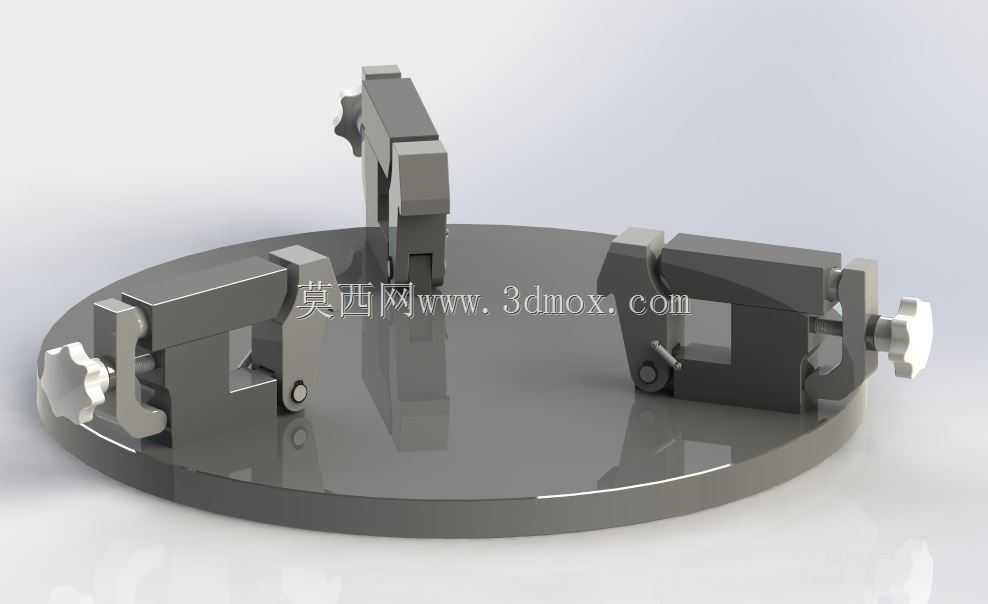

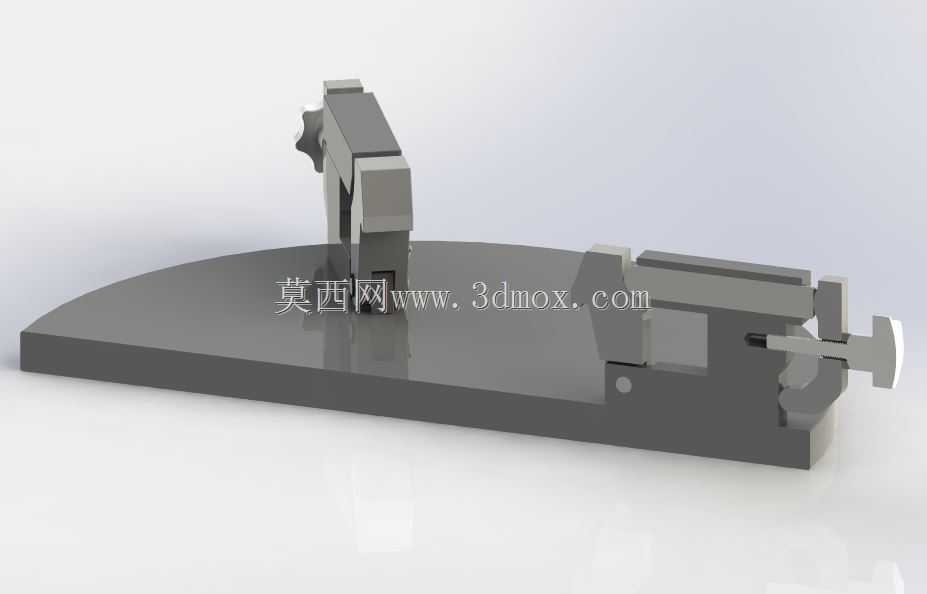

这款圆形布局的多工位夹紧装置，主要适配盘类、环类工件的批量装夹场景，常见于立式加工中心、回转工作台配套的机加工工序，也可用于焊接工位的工件定位固定，能在一次装夹布局下完成多件工件的同步装夹，减少重复装夹的辅助工时，提升回转类工序的加工一致性。装置采用圆形底座作为安装基准，底座上均匀分布三组后置式夹紧单元，夹紧操作端位于夹具外侧，也就是工件装夹位的后部，操作人员在装拆工件时不会被夹紧操作结构干涉，装卸动作的操作空间更充裕，能有效避免操作时与加工刀具、焊枪等作业端的空间冲突。每组夹紧单元采用肘节式夹紧结构，通过手柄的扳动实现快速锁紧与松开，锁紧后依靠机构的死点位置保持夹紧力，不会因为加工过程中的振动出现松脱，夹紧力的传递路径经过优化，压头作用在工件侧壁的受力点避开了工件的加工避让区域，不会对后续的切削、焊接作业造成遮挡。从安装边界来看，圆形底座的底面为精加工基准面，可直接通过T型螺栓固定在标准回转工作台或者机床工作台上，底座上预留的安装孔位适配常见的工作台槽距，不需要额外制作过渡连接板。设计时将三组夹紧单元的回转中心与底座圆心保持同轴度公差要求，保证每个装夹工位的工件定位基准统一，在回转加工时，各个工位的工件相对于主轴的位置偏差控制在机加工允许的范围内，减少重复对刀的工作量。夹紧单元的压头采用可更换结构，针对不同壁厚、不同材质的工件，可以更换不同形状、不同材质的压头，比如装夹薄壁铝件时更换尼龙压头避免夹伤工件表面，装夹钢件时更换淬火钢压头提升耐磨性能。夹紧手柄的操作力矩经过匹配，普通操作人员不需要借助加力杆就能完成锁紧动作，同时能保证足够的夹紧力抵抗切削时的径向切削力，避免工件在加工过程中出现位移。整个夹具的结构没有复杂的传动部件，日常维护只需要定期在铰接点加注润滑脂，就能保证长时间的操作顺畅，适合生产现场的长期高频使用，在小批量多品种的盘类零件加工场景下，不需要更换整套夹具，只需要调整压头位置或者更换压头就能适配不同外径的工件，适配的工件外径范围覆盖底座上夹紧单元的调节行程，能覆盖多数常规盘类零件的装夹需求。
