手动杠杆式快速夹紧工装夹具结构

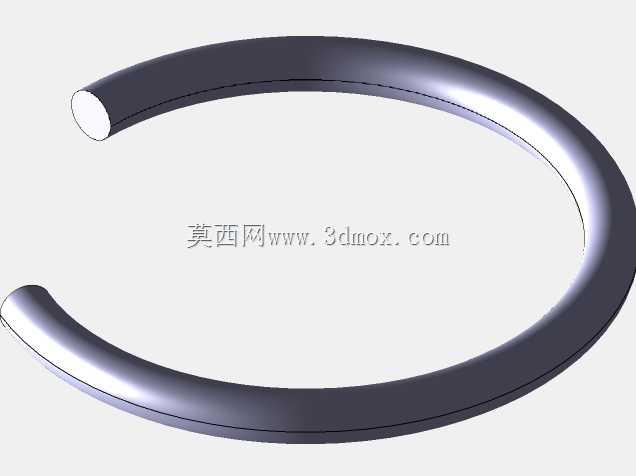

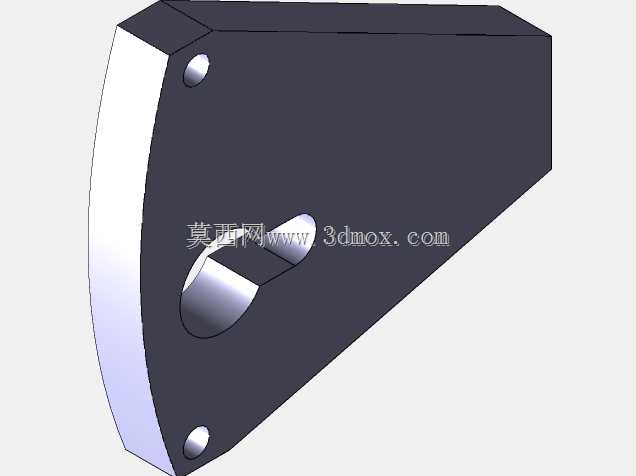

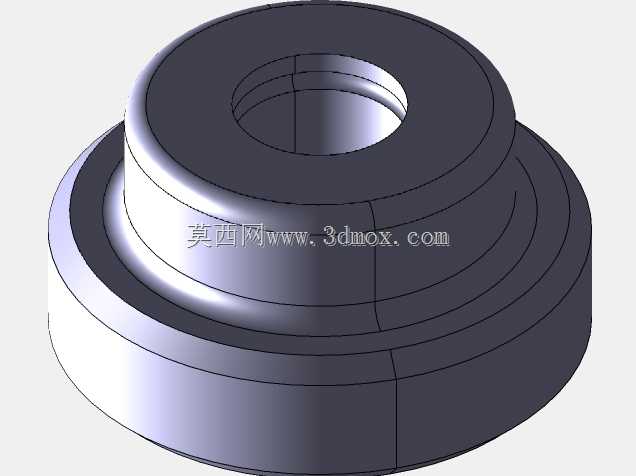

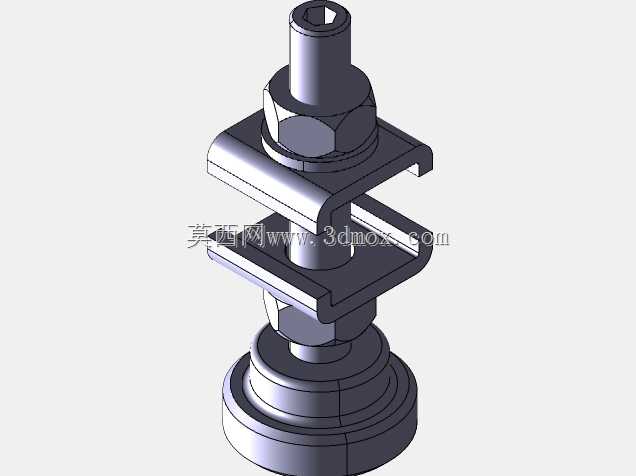

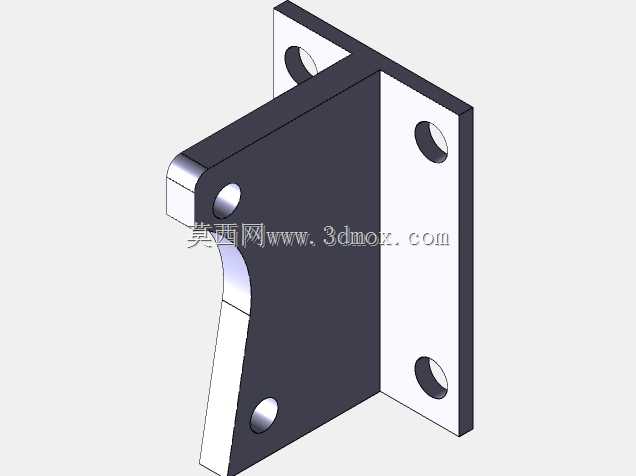

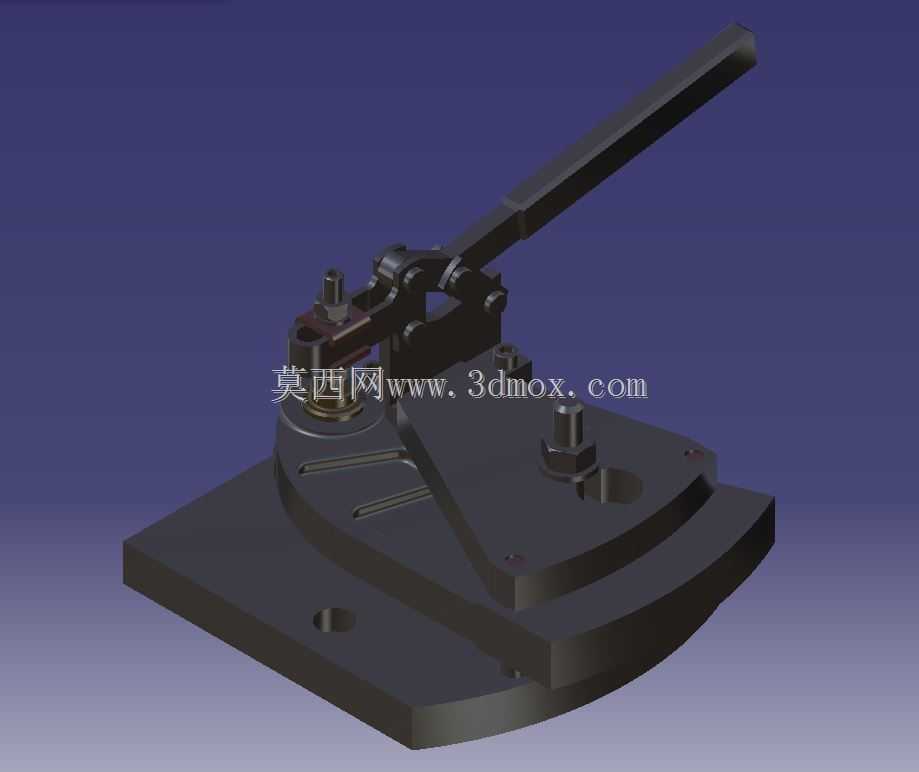

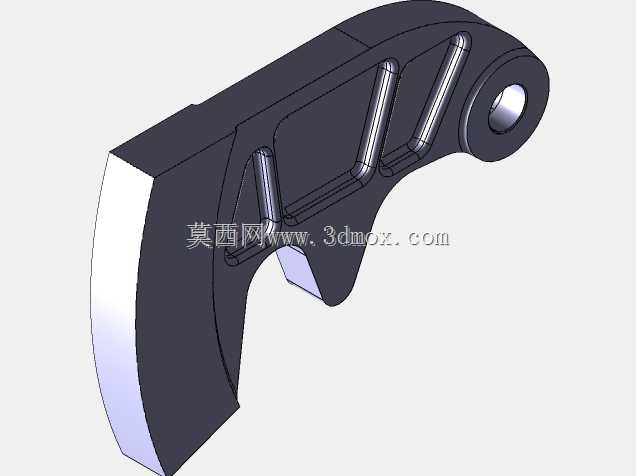

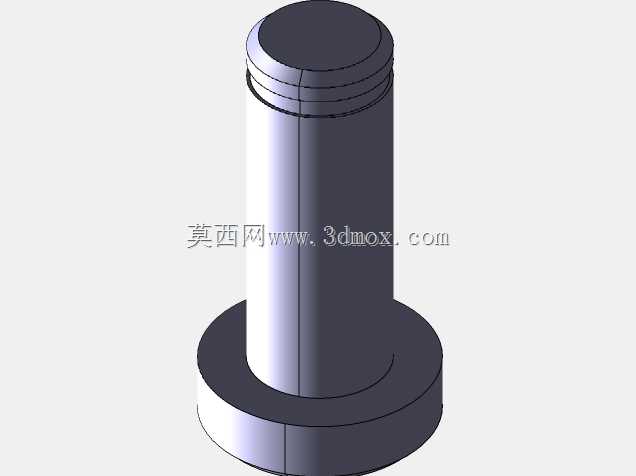

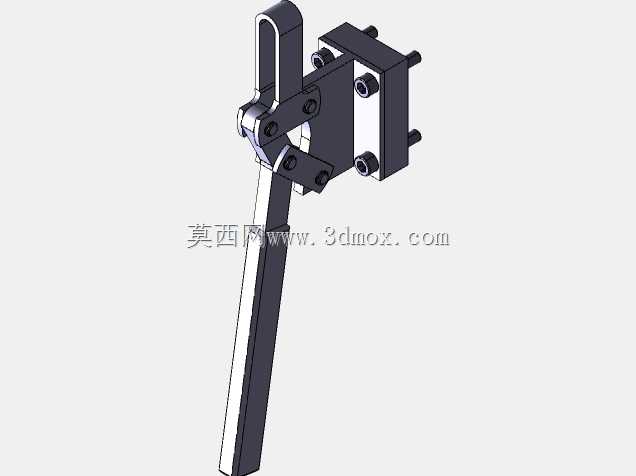

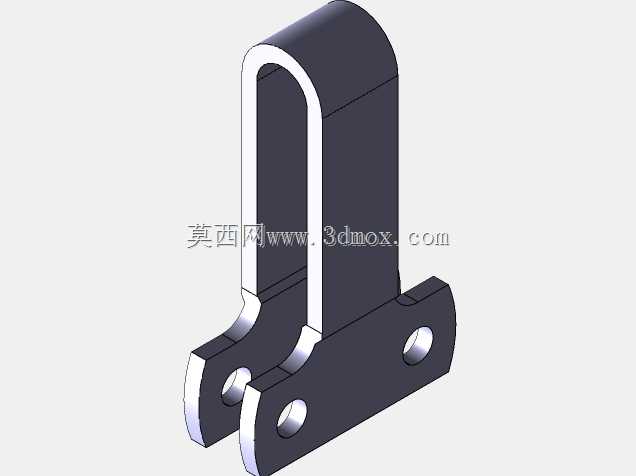

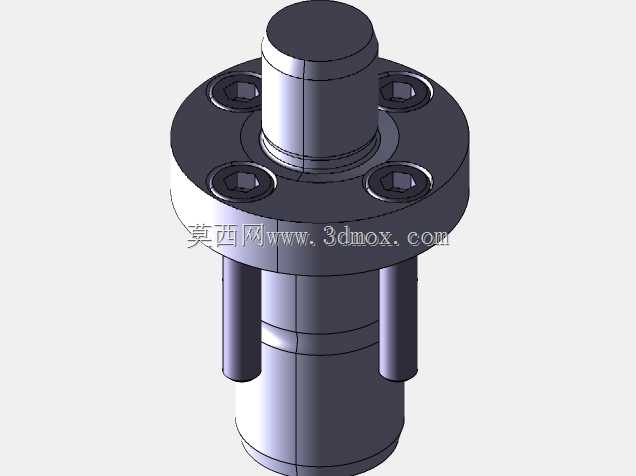

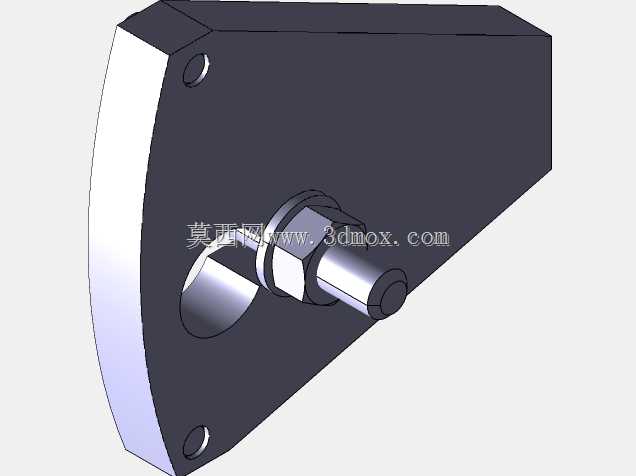

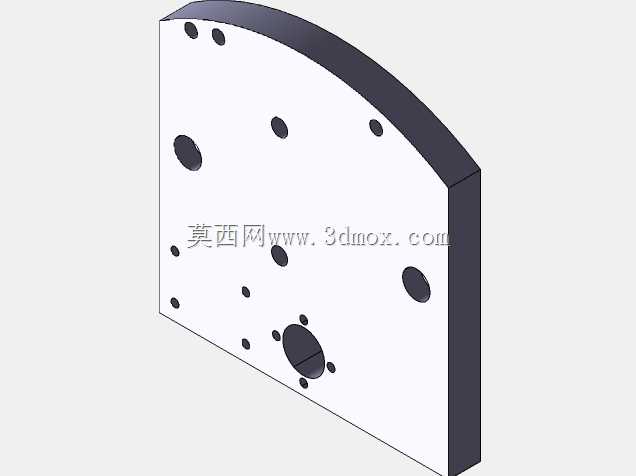

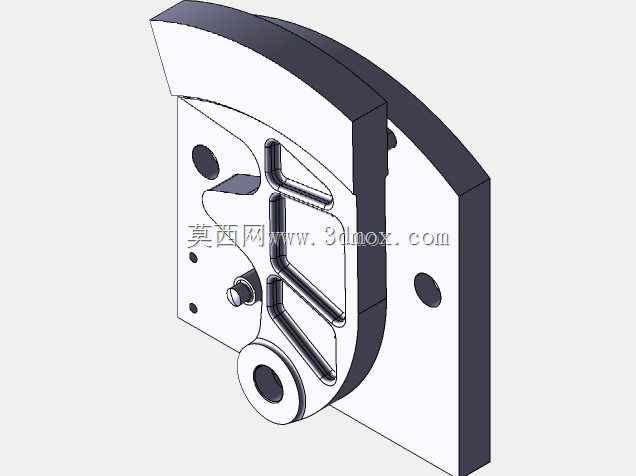

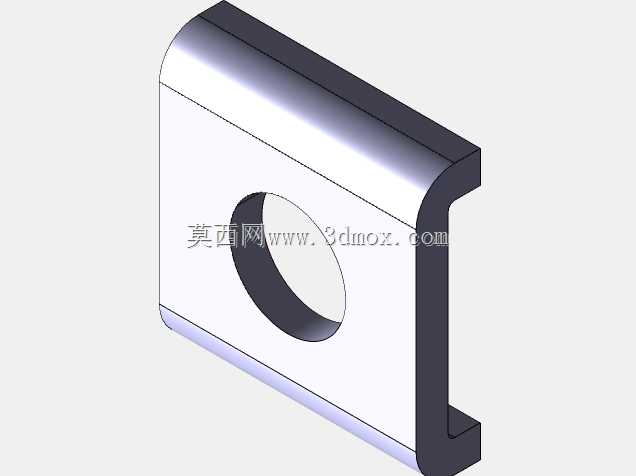

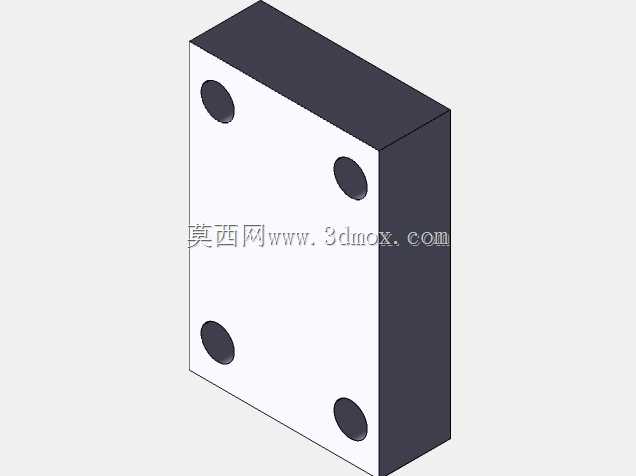

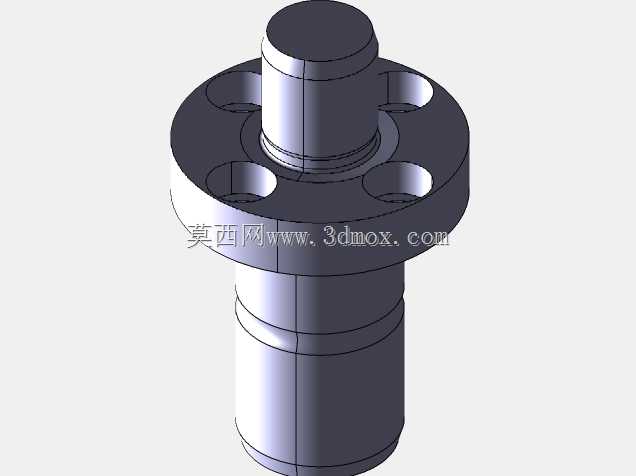

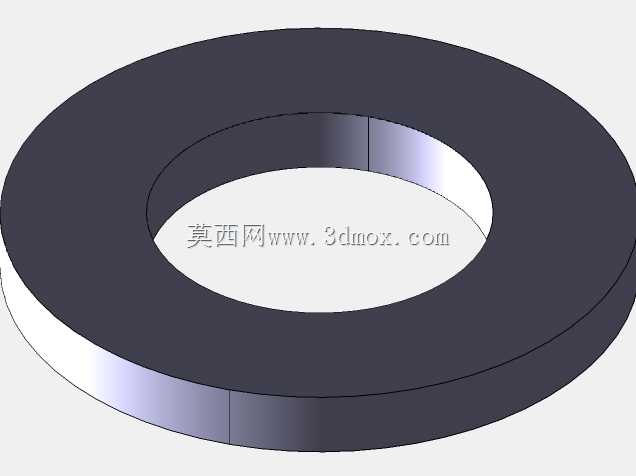

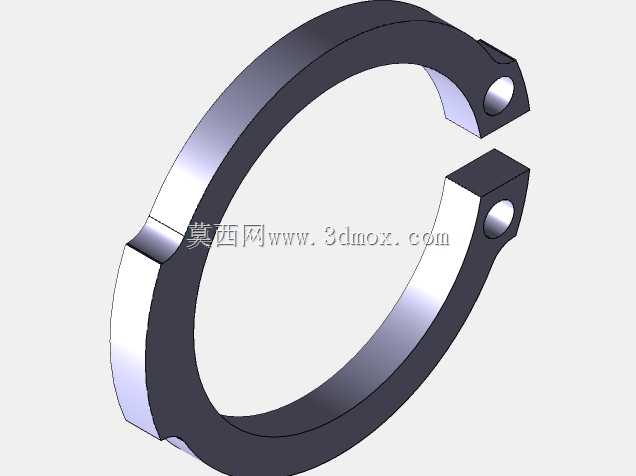

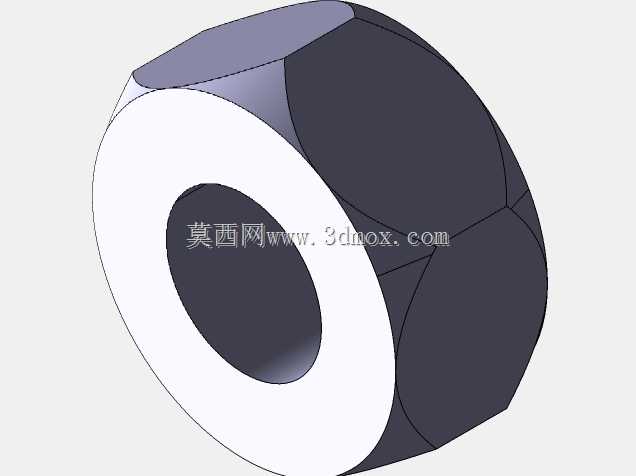

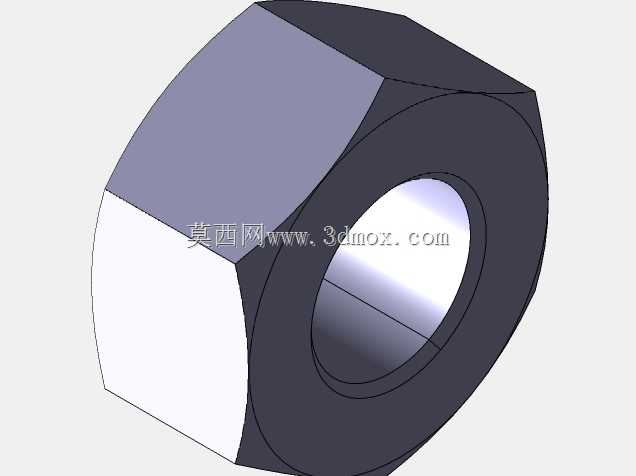

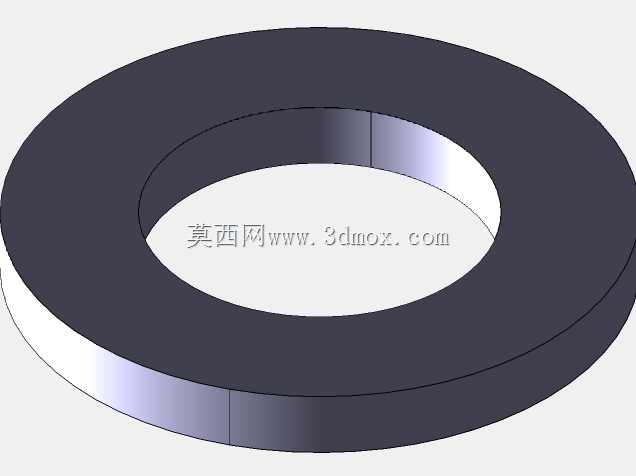

这款手动杠杆式夹紧装置，主要面向机加工工序的工件装夹场景，在小批量零件铣削、钻孔、攻丝等工序中应用广泛，尤其适合异形板材类工件的快速定位装夹，能大幅减少单件装夹的辅助时间，提升小型加工工位的作业效率。从结构设计来看，装置采用杠杆增力的手动驱动逻辑，长操作手柄通过铰接连杆机构传递作用力，将人手施加的小力矩放大为压头端的大夹紧力，无需额外气源、电源配套，在无动力供给的零散工位、维修工位也能独立使用，适配多场景的灵活装夹需求。底座采用扇形带安装孔的板式结构，底部预留的沉头安装孔可直接通过螺栓固定在机床工作台、钳工台的T型槽或平台螺纹孔上，安装边界适配常规小型加工工位的台面尺寸，不会占用过多操作空间，底座上的弧形槽结构可配合定位销调整夹紧工位的角度范围，适配不同轮廓尺寸的工件装夹。压头组件采用可调式螺栓压块结构，可根据工件的厚度差异调整压合行程，避免因工件尺寸公差导致的压不紧或过压损伤工件表面的问题，铰接位置的销轴连接均预留了合理的配合间隙，长期使用磨损后可快速更换销轴维护，无需整体报废装置。设计过程中优先考虑了操作的人机工程性，手柄的握持长度与操作角度经过适配，操作人员单手即可完成夹紧与松脱动作，夹紧到位后连杆机构具备自锁特性，不会因加工过程中的振动导致夹紧松脱，保障加工过程的安全性。定位基准面设置在底座的平台区域，与压头的运动方向垂直，装夹时工件贴合基准面即可完成定位，无需反复找正，对操作人员的技能要求更低，适合流水线旁的辅助装夹工位使用。整套结构的受力路径经过优化，夹紧力直接通过压头传递到底座基准面，不会对铰接销轴产生额外的侧向弯矩，延长了机构的整体使用寿命，外露的运动部件无复杂遮挡结构，日常清理切屑、维护润滑都十分便捷，适配机加工车间多切屑、多切削液的作业环境。
