焊接工装用立式手动夹紧铰链结构

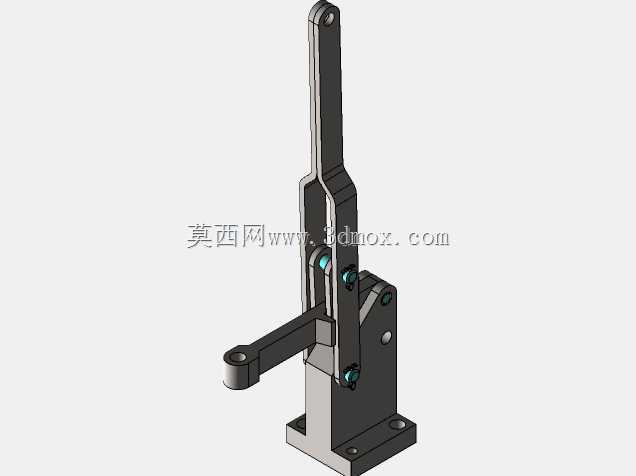

在焊接加工的生产场景里，待焊工件的定位压紧一直是影响焊缝成型质量、装配尺寸精度的关键环节，这类立式手动夹紧铰链正是针对小中型板件、型材焊接工位开发的压紧执行机构，适配焊接作业中频繁装拆、快速压紧的操作需求，能在焊接过程中牢牢限制工件的位移与翘曲，避免焊接热变形导致的工件错位。从结构设计逻辑来看，该机构采用杠杆力放大原理，通过长操作手柄的力矩传递，将人手施加的操作力放大数倍后传递到前端压头位置，操作人员仅需施加较小的扳动力，即可在压头端输出足够的压紧力，保证工件在焊接全程不会出现窜动；机构的铰接转动副均配置了耐磨衬套结构，长期反复扳动也不会出现铰接间隙过大、压紧松动的问题，适配车间高频次的作业使用强度。安装层面，该夹紧铰链底部设计为带安装孔的方形法兰底座，可直接通过螺栓固定在焊接工装平台、专用夹具基座上，安装孔位的间距经过标准化设计，能适配多数通用焊接工装的安装孔系，无需额外改制基座即可完成装配；整体立式布局的结构占用空间较小，不会在工件焊接区域形成过多遮挡，能给焊枪操作留出足够的作业空间，避免工装结构与焊枪路径发生干涉。功能特性上，该机构的压紧行程经过合理匹配，既可以满足不同厚度工件的装夹需求，又不会因为行程过长导致操作效率降低，手柄扳动到锁紧位置后会形成机械自锁，即使焊接过程中受到工件热变形的反作用力，也不会出现松脱、压紧力失效的情况；前端压头采用悬臂式设计，可根据待压工件的外形调整接触位置，针对异形工件也能实现稳定的压紧接触，不会因为工件表面存在微小起伏就出现压不实的问题。在实际产线应用中，这类夹紧铰链除焊接工位外，也可适配小型零部件的装配、铆接等需要临时固定工件的工序，相比气缸压紧类的气动夹具，它无需外接气源管路，部署位置更灵活，在没有气源配置的零散作业工位、临时返修工位都能快速投入使用，结构本身全为金属构件，能耐受焊接过程中的飞溅、高温烘烤，不会因为车间恶劣的作业环境快速损坏，日常维护仅需定期在铰接点加注润滑脂即可长期稳定工作，结构的受力路径经过优化，所有受力部件均采用刚性足够的型材加工，长期承受压紧反力也不会出现结构变形、锁紧失效的问题。
