机加工用小型精密手动夹紧机械虎钳

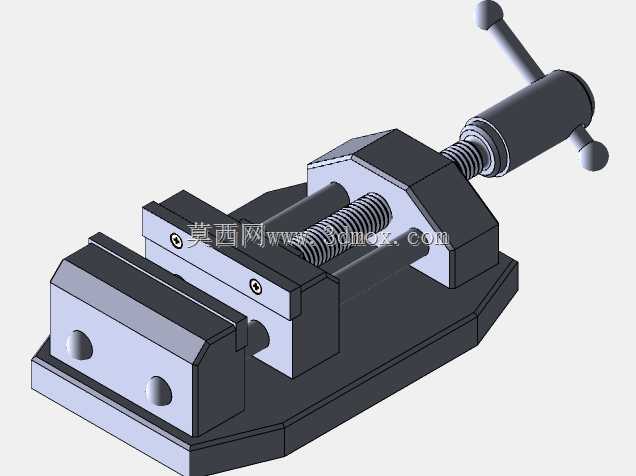

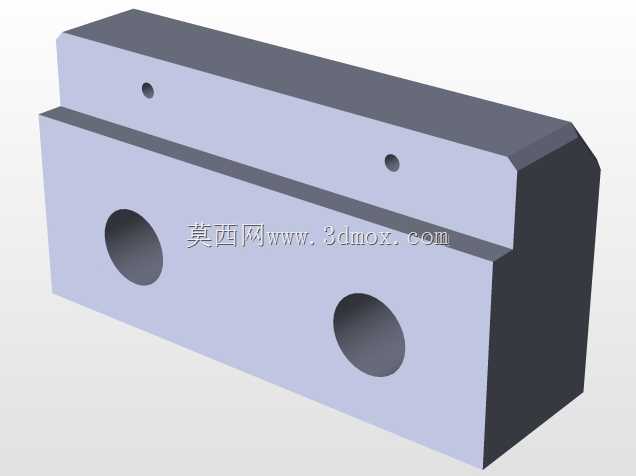

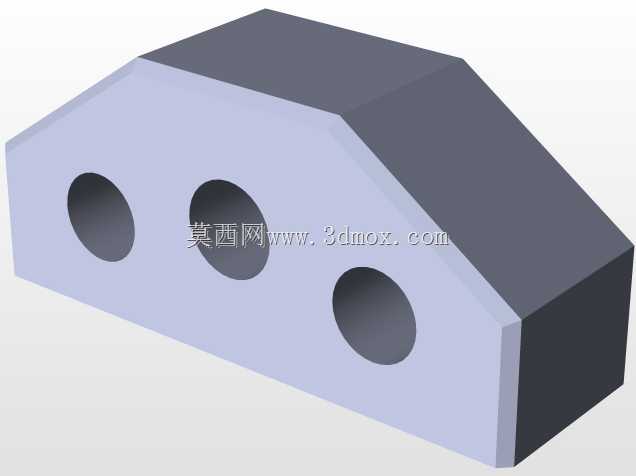

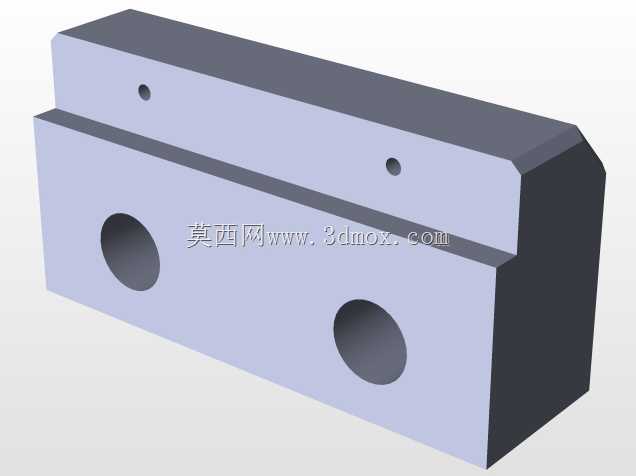

这款小型机械虎钳是机加工、钳工装配、试样修磨场景里最常用的手动夹紧工装，日常在台式钻床、小型铣床、钳工台工位上承担工件定位夹紧的核心作用，相比大型机用虎钳，它的占地尺寸更小，适合夹持小型五金零件、非金属试样、电子结构件等尺寸偏小的加工对象，安装时可通过底座预留的沉孔直接固定在工作台T型槽或者木质钳工台面上，安装边界不占用过多工位空间，适配小批量多品种的零散加工需求。从结构设计来看，整体采用丝杠副传动实现活动钳身的直线进给，固定钳身与底座为一体化铸造结构，保证夹持过程中的整体刚性，避免夹紧受力时出现钳身偏移导致的工件装夹歪斜问题；活动钳身与底座导轨采用间隙配合结构，长期使用磨损后可通过侧边的调节镶条调整配合间隙，保证进给过程无卡滞、无旷量，钳口部位设计有可更换的硬质钳口板，钳口表面加工有交叉防滑纹路，既可以提升夹紧时的摩擦力，避免工件受力打滑，磨损后也可单独更换钳口板，无需整体报废钳体，降低工装维护成本。操作端采用T型转动手柄，转动丝杠时的力臂长度经过匹配设计，普通操作人员无需借助加力杆即可提供足够的夹紧力，针对有色金属、薄壁类零件装夹时，也可通过控制手柄转动力矩避免夹伤工件表面。在实际使用场景中，这类小虎钳除了常规机加工装夹，也常被用于维修工位的小型零件拆卸、试样粘接固定、小型组件装配定位等场景，钳身的开合行程覆盖了常规小型零件的夹持尺寸范围，底座的平整底面也可临时放置在磁力工作台上配合磨床使用，无需额外制作转接板。设计过程中优先保证了丝杠与固定钳身夹持面的垂直度，从结构根源上避免夹紧时工件出现上翘问题，活动钳身的导向长度足够，全程进给过程中钳口面始终与固定钳口保持平行，不会出现张口偏斜导致的夹持力不均问题，整体结构没有冗余的复杂部件，日常维护仅需定期给丝杠螺纹、导轨配合面涂抹润滑脂即可，故障率极低，适合生产车间、实训教学、个人DIY工坊等多种场景使用。
