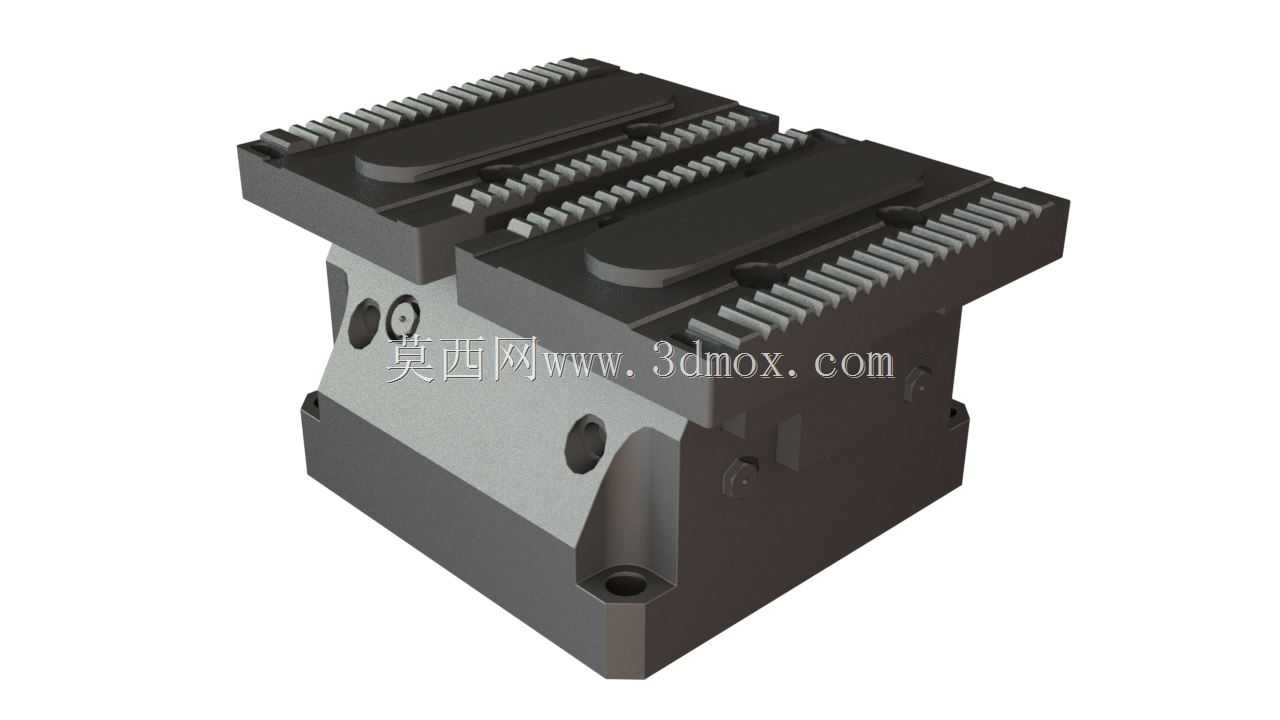

多夹点软钳口160规格台钳结构

这款多夹点台钳主要面向CNC加工中心、自动化上下料工作站的批量零件装夹场景，区别于传统平口钳单条钳口的夹持方式，其钳口面采用多组齿状凸点阵列布局，能在相同夹持力下分散接触应力，避免薄壁类、异形轮廓工件装夹时出现的压痕、变形问题，尤其适合铝件、工程塑料等易损材质的精密加工工序。从结构设计来看，钳体采用分体式布局，下部为一体式铸铁基座，预留了标准的机床工作台T型槽安装孔位，安装边界可适配多数立式加工中心的工作台面间距，上部钳身可沿基座导轨做平行开合动作，钳口行程覆盖常规160规格台钳的开合范围，能满足边长150mm以内的多工件同步装夹需求。在实际产线应用中，这类多夹点台钳常配合机器人上下料单元使用，多组平行钳口可同时装夹4-6个小型零件，大幅减少单批次加工的装夹辅助时间，相比传统单工位虎钳，单机加工效率可提升40%以上。设计过程中，钳口的齿形参数经过反复校核，每个凸点的接触面积、齿尖倒角都做了优化，既保证足够的夹持摩擦力，避免铣削过程中工件移位，又不会在工件表面留下过深的装夹痕迹，减少后续去毛刺、打磨的工序工作量。基座部分采用箱型加强筋结构，在减轻整体重量的同时保证足够的刚性，能承受大进给铣削时的切削冲击力，钳身与基座的配合面采用研磨处理，开合过程的平行度误差控制在0.02mm以内，保证批量加工时的工件位置一致性。安装时只需将基座底面贴合工作台面，通过T型螺栓穿过基座两端的安装沉孔锁紧即可，无需额外制作转接板，适配市面上多数品牌的立式加工中心、数控铣床的工作台安装规格，也可搭配零点快换板使用，实现不同工装的快速切换。钳体侧面预留了气路接口安装位，可根据需求升级为气动夹紧版本，适配自动化产线的程控夹紧需求，手动版本则采用梯形螺纹传动，夹紧力调节范围宽，操作人员可根据工件材质灵活调整夹紧力度，避免夹伤工件。
